パッケージは以下を含みます：
1x 単軸モーションプログラマブルコントローラー
1x ユニバーサルプラグコンバータ
ご注文後、メールアドレスを残してください。英語のマニュアルをお送りします。
特徴：
制御軸数：単軸、位置決め制御、非位置決め制御など多様な複雑な動作を実現可能。
最大出力周波数: 40KHZ;
出力周波数分解能: 1Hz;
プログラム可能な最大行数: 99。
信号入力: 6 (光絶縁);
信号出力: 3 (光絶縁);
連続変位範囲: -7,999,999 ~ 7,999,999。
動作状態：自動運転モード、手動運転、プログラム編集モード、パラメータ設定状態。
リフティング速度曲線: 2 (最適化);
表示桁数：8デジタル表示、手動/自動ステータス表示、運転/停止ステータス表示、ステップ数/カウント/手順表示、プログラム編集、パラメータ表示、入出力ステータス表示、パルスおよび方向表示;
自動実行機能: 編集したり、開始および停止操作などを制御したりできます。パネルのボタンを介して自動的に実行され、端子の背面に接続されたスイッチを追加します。
手動操作機能：位置調整（手動ジョグ速度、ジョグステップ数設定可能）
パラメータ設定機能: 始動周波数、加減速曲線、逆方向クリアランス、手動運転長さ、手動速度、ゼロ復帰速度、およびラインの割り込みジャンプをすべて設定できます。
プログラム編集機能：プログラムの挿入、削除、変更ができます。コントローラはエラー命令を識別できます。
ゼロ復帰機能：プラス方向、マイナス方向から自動でゼロ復帰が可能
プログラミング命令の数: 14。
外部操作機能：パラメータ設定により動作を中断し、端子AとBに接続するスイッチを追加します。
電源:AC220V±15%;

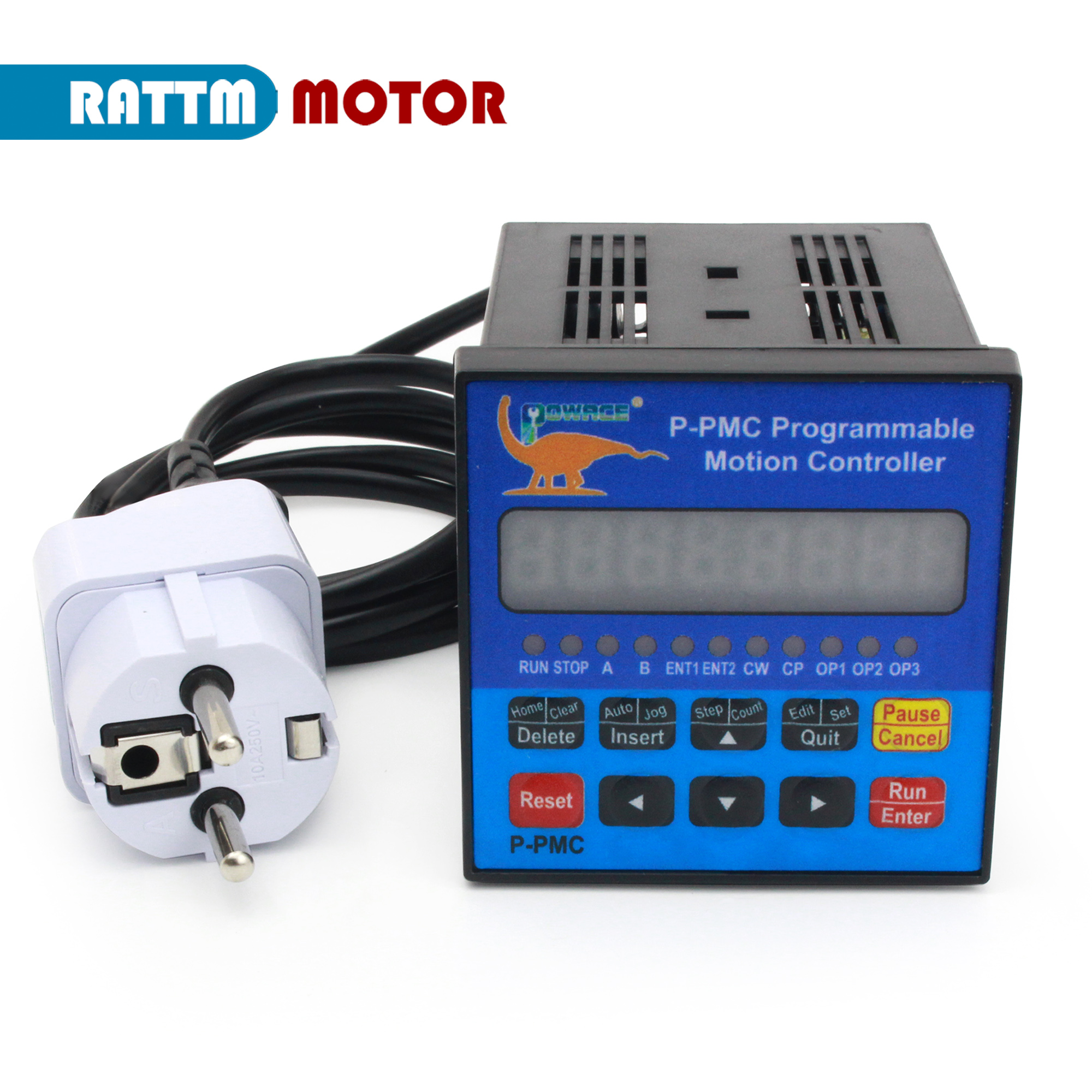

フロントパネルの紹介
1. 8 デジタル LED セグメント ディスプレイ;
2. 6 入力ステータスインジケーター;
3. 3 出力ステータスインジケーター;
4.CPパルス信号インジケーター。
5.CW方向信号インジケーター。
6. キー: 合計 10 キー、ほとんどの複合キー、
それらは、さまざまな状態でさまざまな機能を表します (英語のマニュアルには詳細な手順が記載されています)
このコントローラーは埋め込み型計器シェルを採用しており、
小型軽量（500g）、

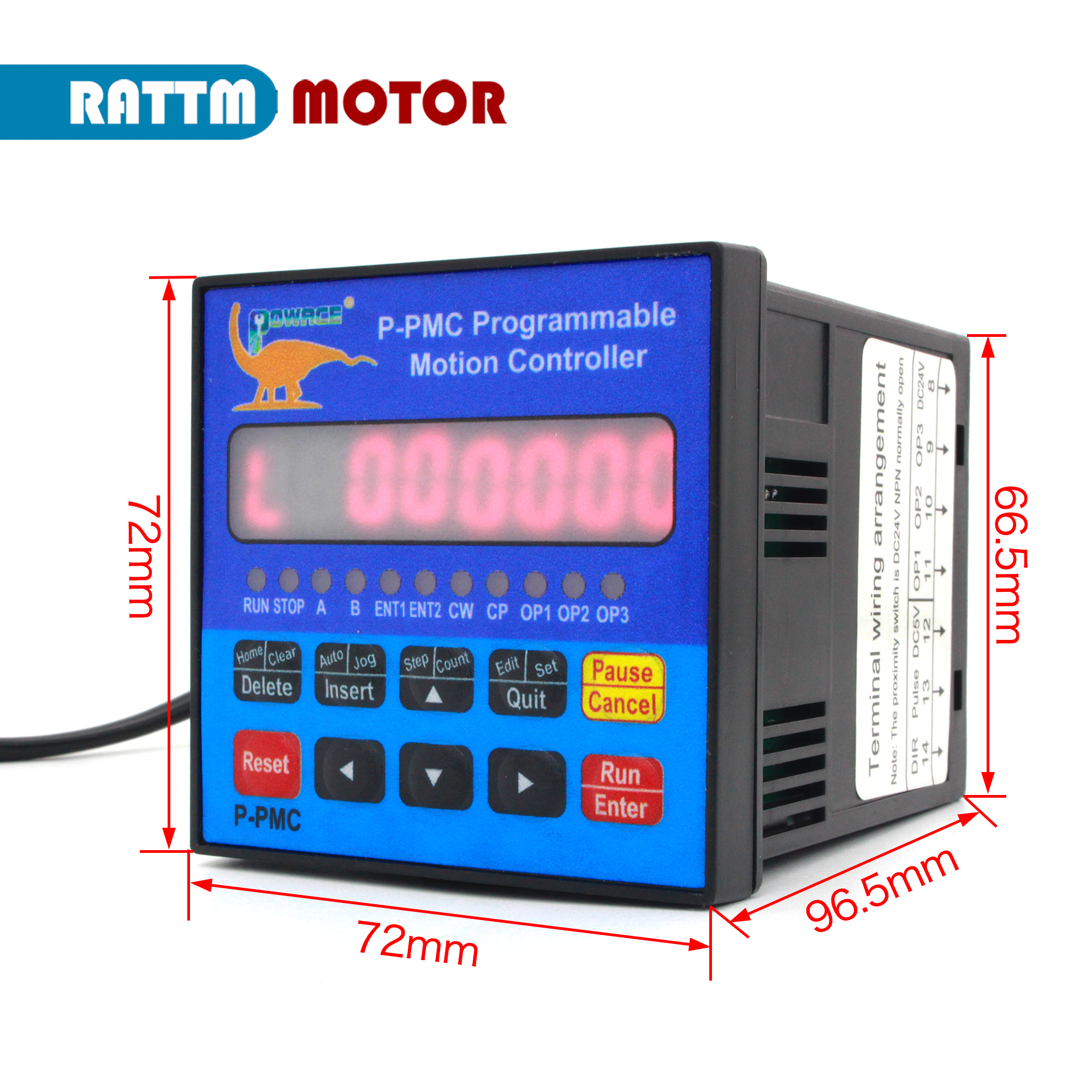

フロントパネルは71mm×71mmの正方形、長さは120mmです。具体的な寸法を以下の図に示します。

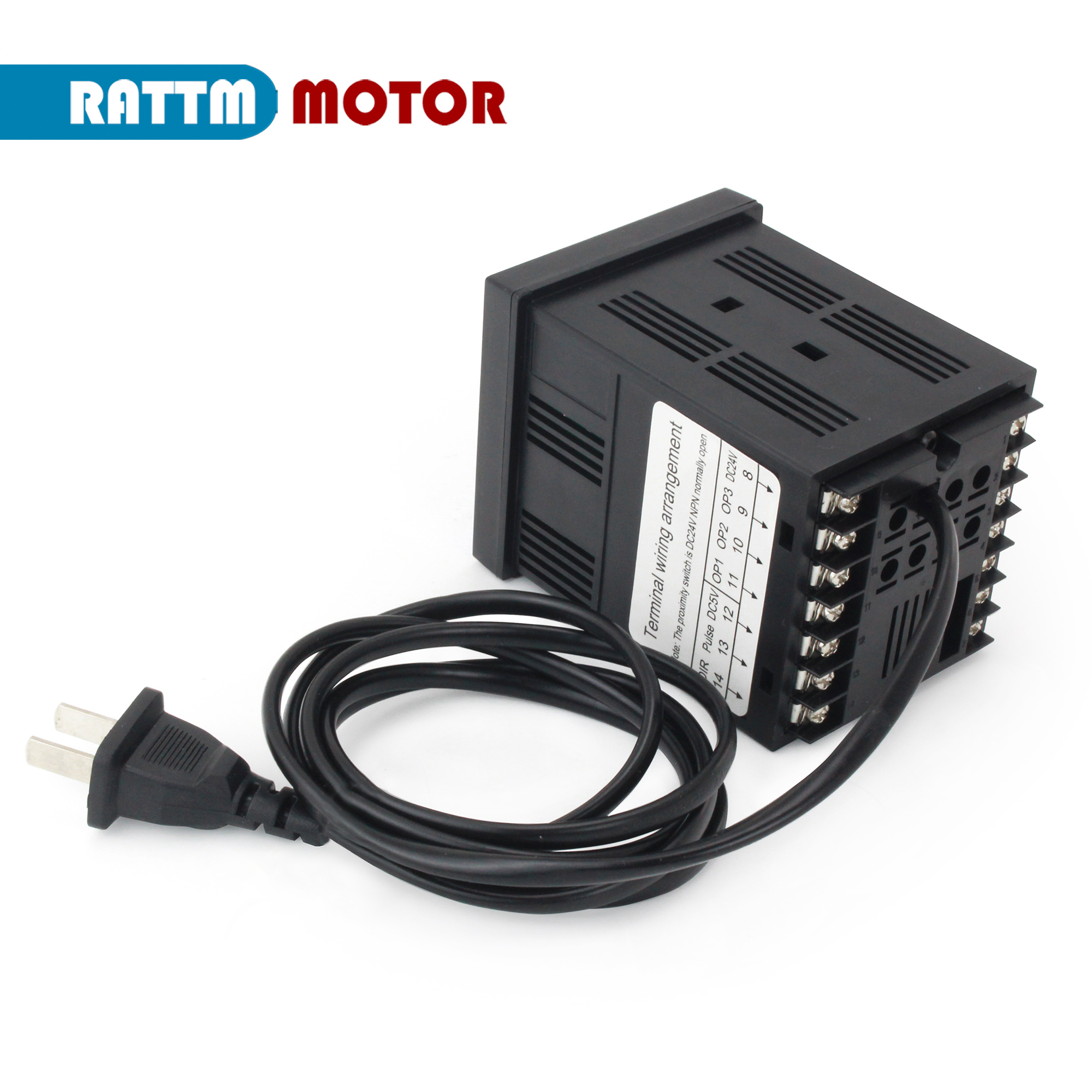

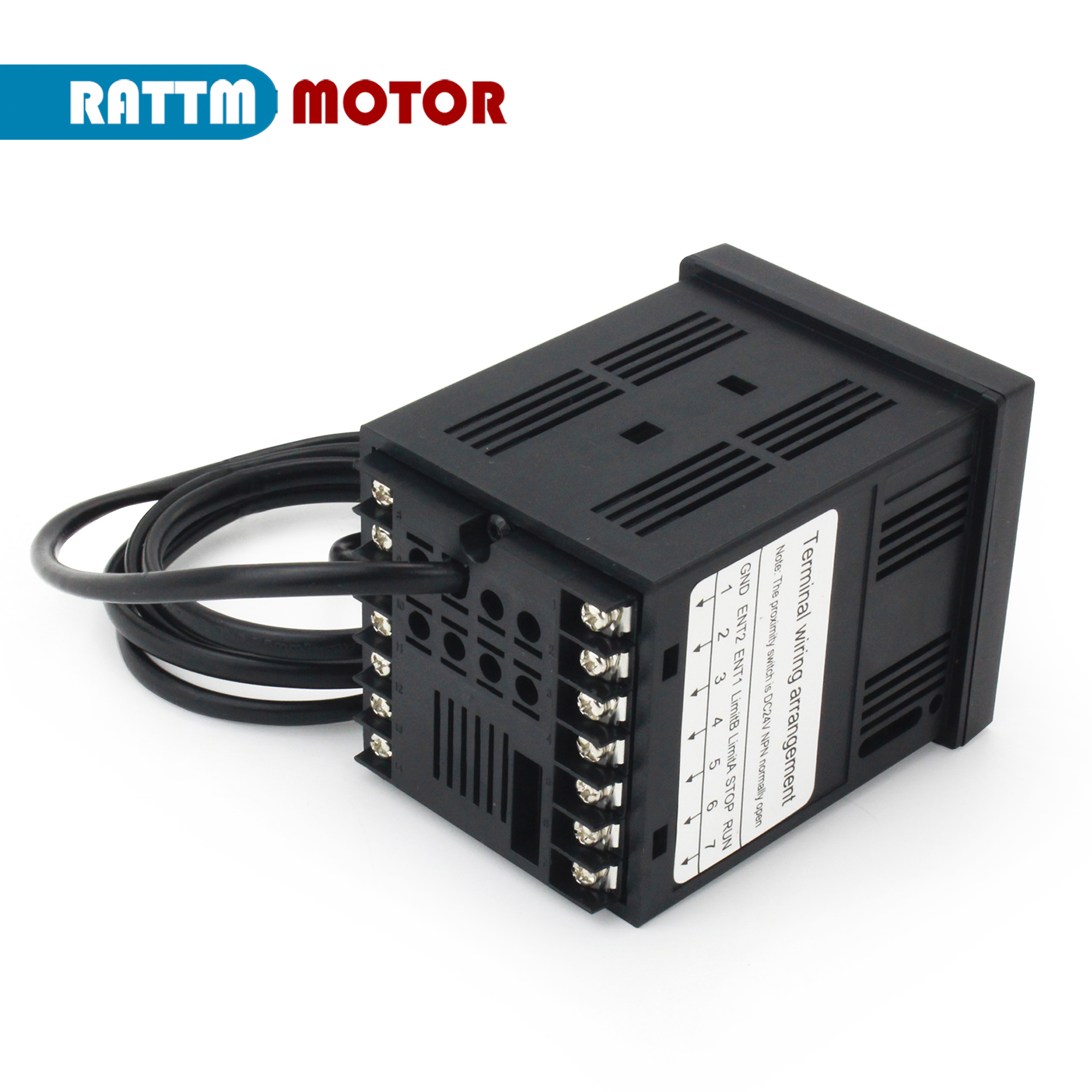

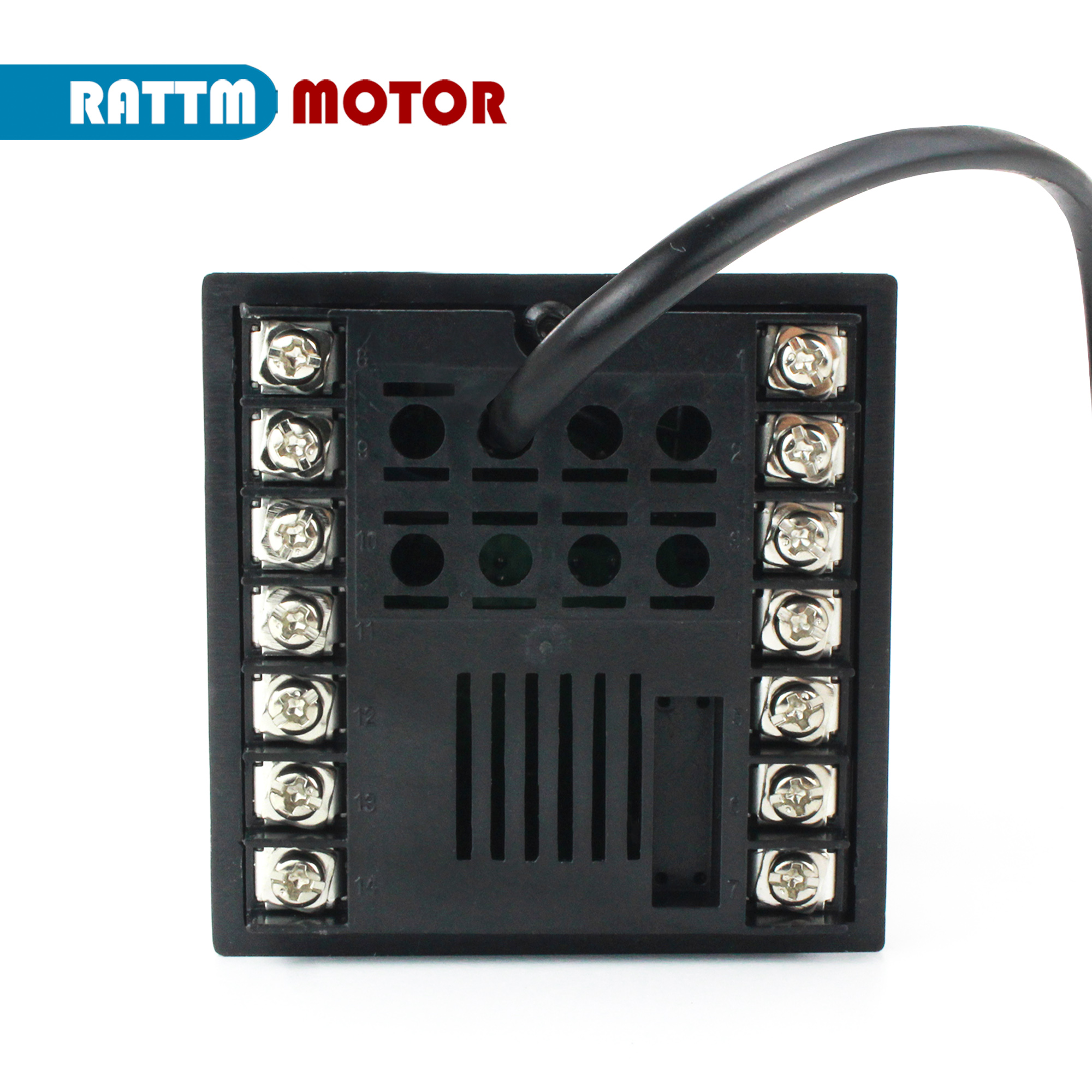

バックパネルの図と信号の説明
1. 実行: プログラムの実行を開始します。同じ機能です。
操作パネルの「実行」
2. 停止: 実行中のプログラムを一時停止します。これはパネル上の停止ボタンに相当します。再起動後も、プログラムは引き続き実行されます。
3. （限界A）A動作と（限界B）B動作が本コントローラの大きな特徴です。 ステッピングモータでは、一定の速度、一定の変位で動作するように制御するなど、定量的な位置決め制御を行うことが一般的です。この方法は解決が簡単で、速度と変位をプログラムするだけです。しかし、事前に配置できないコントロールが非常に多くあります。例えばステッピングモーターは、スタート地点から走行スイッチを押して停止するまで一方向に走り、もちろん逆方向に走りスタート地点に戻るように制御されます。別の例として、ステッピング モーターは 2 つのリミット スイッチ間を n 回往復する必要があるなどです。これらの動作では、ステッピング モーターの変位の具体的な値が事前にわかりません。どのようにプログラムすればよいでしょうか?このコントローラーは以下を使用します。
4. ENT1、ENT2 スイッチング信号入力端子です。
5. OUT1、OUT2、OUT3 スイッチング信号出力端子、
6. COM、COM-入力および出力スイッチ値外部電源。この電源は DC24V/0.2A です。この電源はコントローラの内部絶縁によって提供されます。
7. 220V コントローラ電源入力端子。入力信号と出力信号のインターフェース回路：
