10.3 インチ電子インク電子ペーパースクリーン HAT RasPi RPI ラズベリーパイゼロ 2 W 4 モデル B 5 プロジェクト STM32 ディスプレイスターターキットアクセサリー

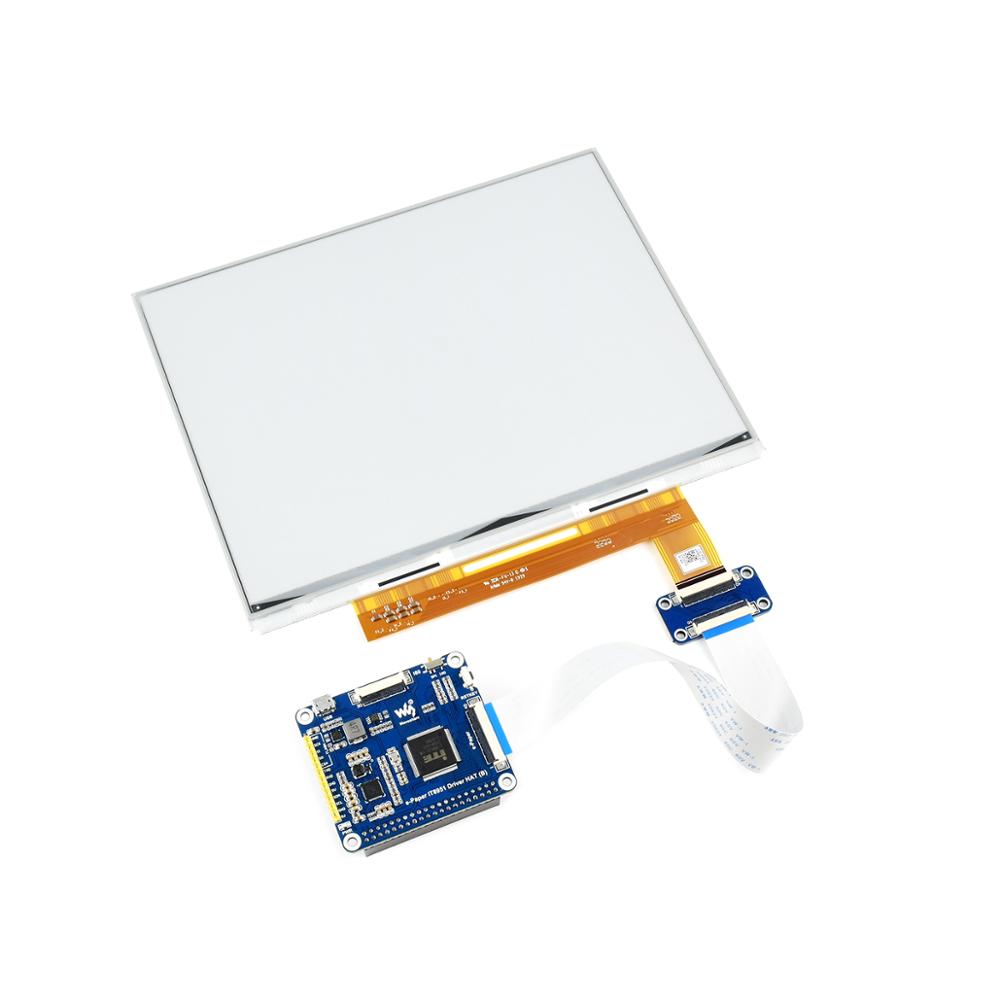

パッケージ内容:(
Wiki英語マニュアル：www.waveshare.com/wiki/10.3inch_e-Paper_HAT

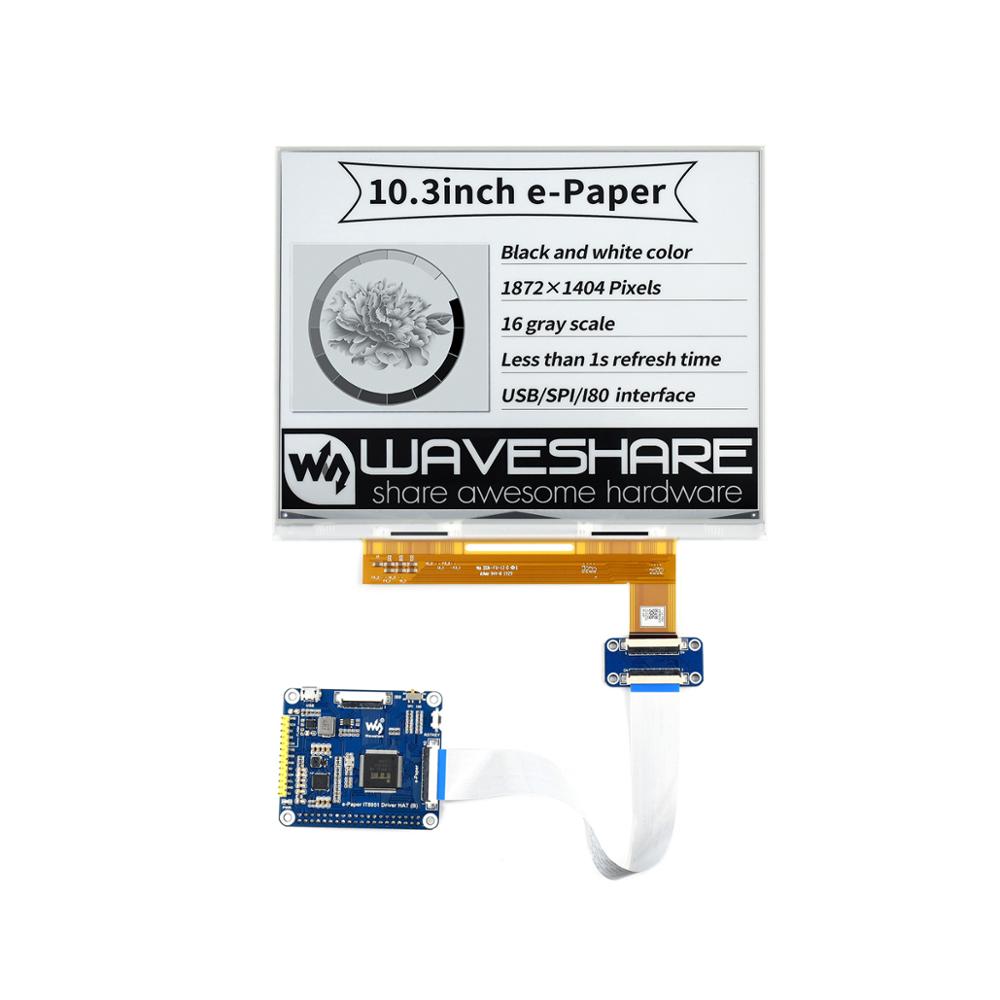

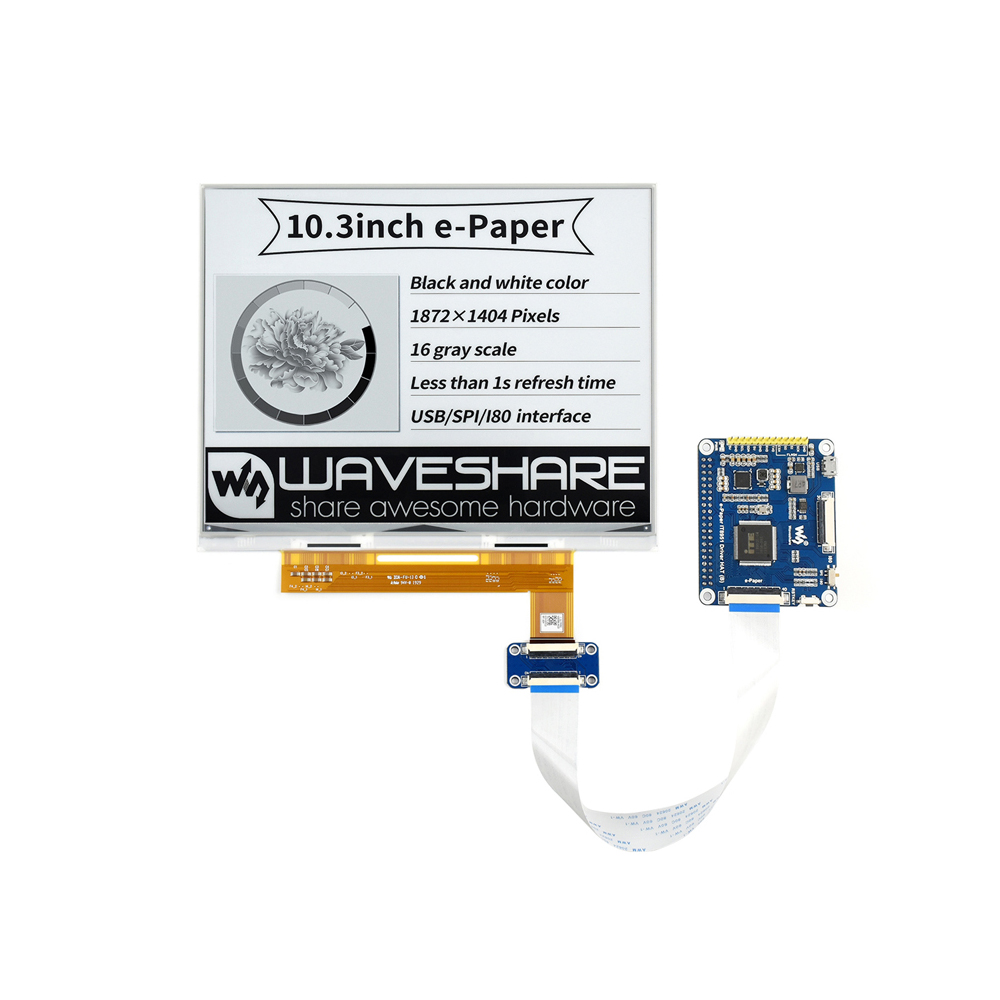

10.3インチ電子ペーパー×1

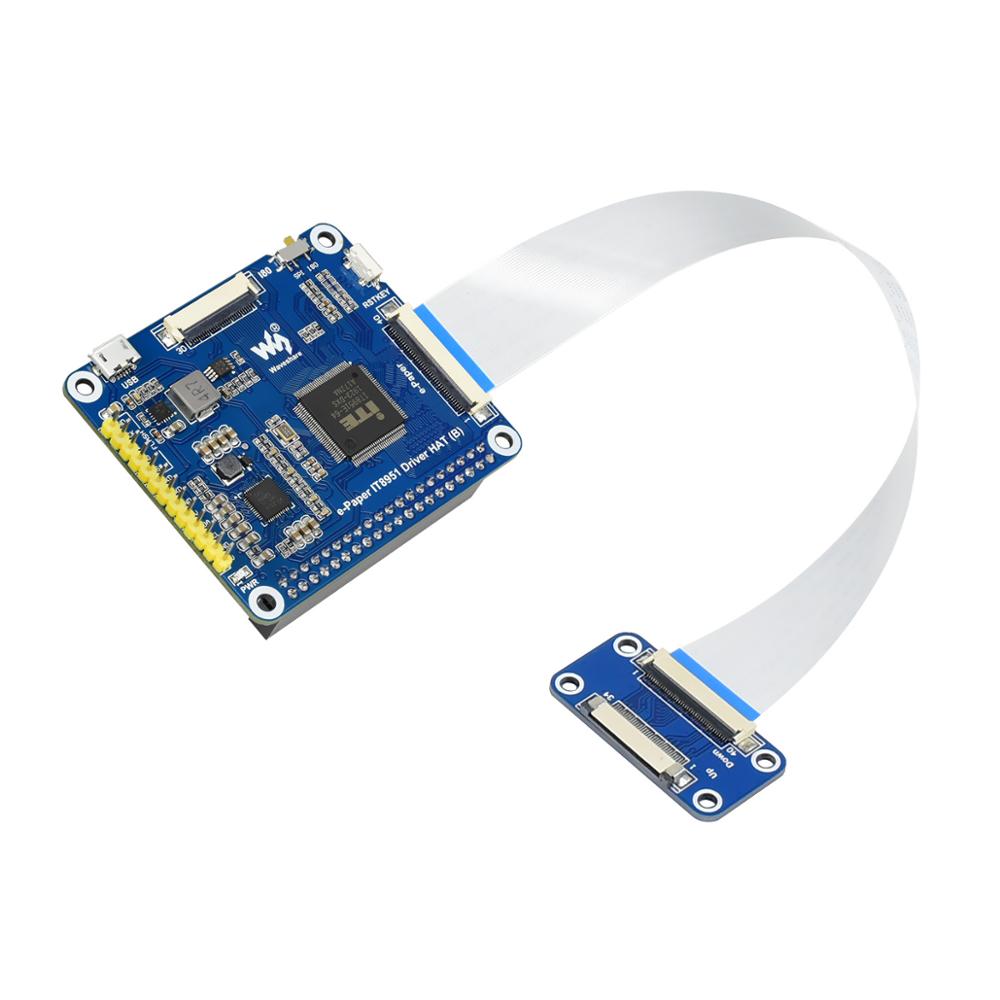

電子ペーパー IT8951ドライバーHAT(B)×1
10.3インチ電子ペーパーアダプター×1
40PIN FFC(同側接点)×1
USBケーブル×1
PH2.0 20cm 8ピン x1
RPi ネジパック x1
部分リフレッシュのサポート、低電力、広視野角、紙のような効果
電子書籍リーダー、Eink モニター、工業用機器などに最適です。
バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける
超低消費電力、基本的に電力はリフレッシュのみに必要です
標準 Raspberry Pi 40PIN GPIO 拡張ヘッダー、Raspberry Pi シリーズボードをサポート
USB/SPI/I80 インターフェイス、Raspberry Pi/STM32 などのコントローラー ボードとの接続用。
開発リソースとマニュアルが付属 (Raspberry Pi/STM32 の例)
動作電圧 |
5V |
表示色 |
黒、白 |
インタフェース |
USB/SPI/I80 |
グレースケール |
2～16（1～4ビット） |
外形寸法 |
216.70 |
フルリフレッシュ時間 |
<1s |
表示サイズ |
209.66 |
リフレッシュパワー |
1.2W（代表値） |
ドットピッチ |
0.112 |
スタンバイ電流 |
0.1W（代表値） |
解決 |
1872年 |
視野角 |
>170° |
Raspberry Piシリーズボードと互換性あり
Raspberry Pi/STM32などのコントローラーボードで使用
SPIピン配列 |
|
VCC |
電源、5V入力 |
GND |
地面 |
味噌 |
SPI MISO ピン |
モシ |
SPI MOSI ピン |
SCK |
SPI SCKピン |
CS |
SPI チップ選択、ローアクティブ |
RST |
外部リセット、ローアクティブ |
誇りに思う |
ビジーステータス出力、ローアクティブ |
値札、資産/設備タグ、棚ラベル、会議名タグなどに適しています。
