1.28 インチ SPI I2C ラウンドタッチスクリーン LCD ディスプレイ Arduino STM32 RPI RasPi ラズベリーパイ 3 モデル B 4 5 ゼロ 2 W タッチパネル用
パッケージ内容 ：
1.28インチタッチLCD x1
GH1.25 13ピンケーブル x1
Wiki英語マニュアル:www.waveshare.com/wiki/1.28inch_Touch_LCD

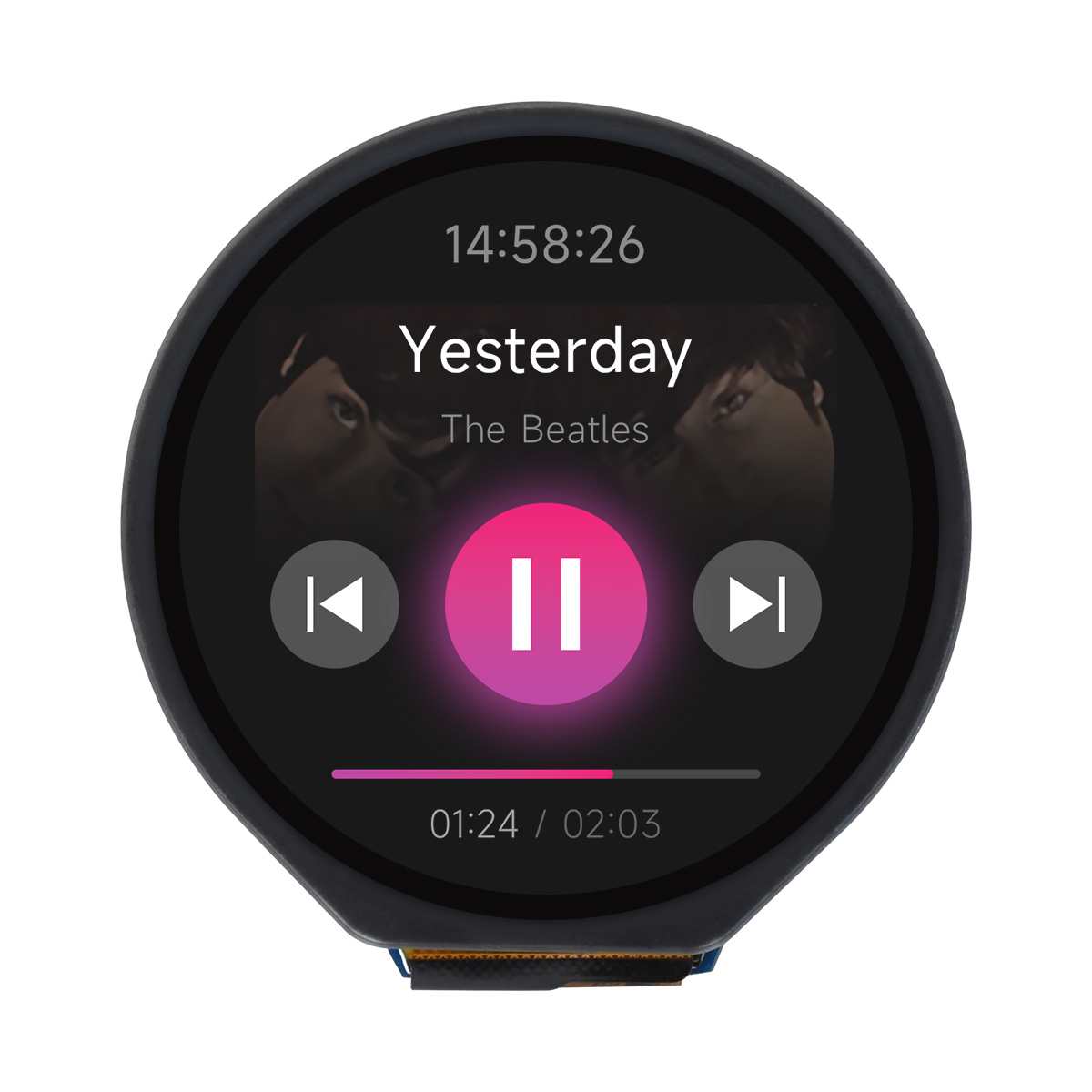

240×240の解像度、65K色、クリアでカラフルな表示効果
タッチスクリーンの高い透過率、高速応答、長寿命
組み込みの GC9A01 ドライバー チップと CST816S 静電容量式タッチ コントロール チップは、それぞれ SPI 通信と I2C 通信を使用し、必要な IO ピンを最小限に抑え、Raspberry Pi/Raspberry Pi Pico/Arduino/STM32 などのコントローラー ボードをサポートします
Wiki 英語マニュアル (Raspberry Pi/Raspberry Pi Pico/Arduino/STM32 の例)
動作電圧 | 3.3V / 5V | 解決 | 240×240ピクセル |
ディスプレイドライバー | GC9A01 | ディスプレイインターフェース | 4線式SPI |
タッチドライバー | CST816S | タッチインターフェース | I2C |
表示パネル | IPS | タッチタイプ | 容量性 |
表示サイズ | Φ32.4mm | ピクセルサイズ | 0.135×0.135mm |
モジュールサイズ | 39.89×38.50mm Φ38.50mm | ||
Raspberry Pi / Raspberry Pi Pico / Arduino / STM32などのコントローラーボードで使用

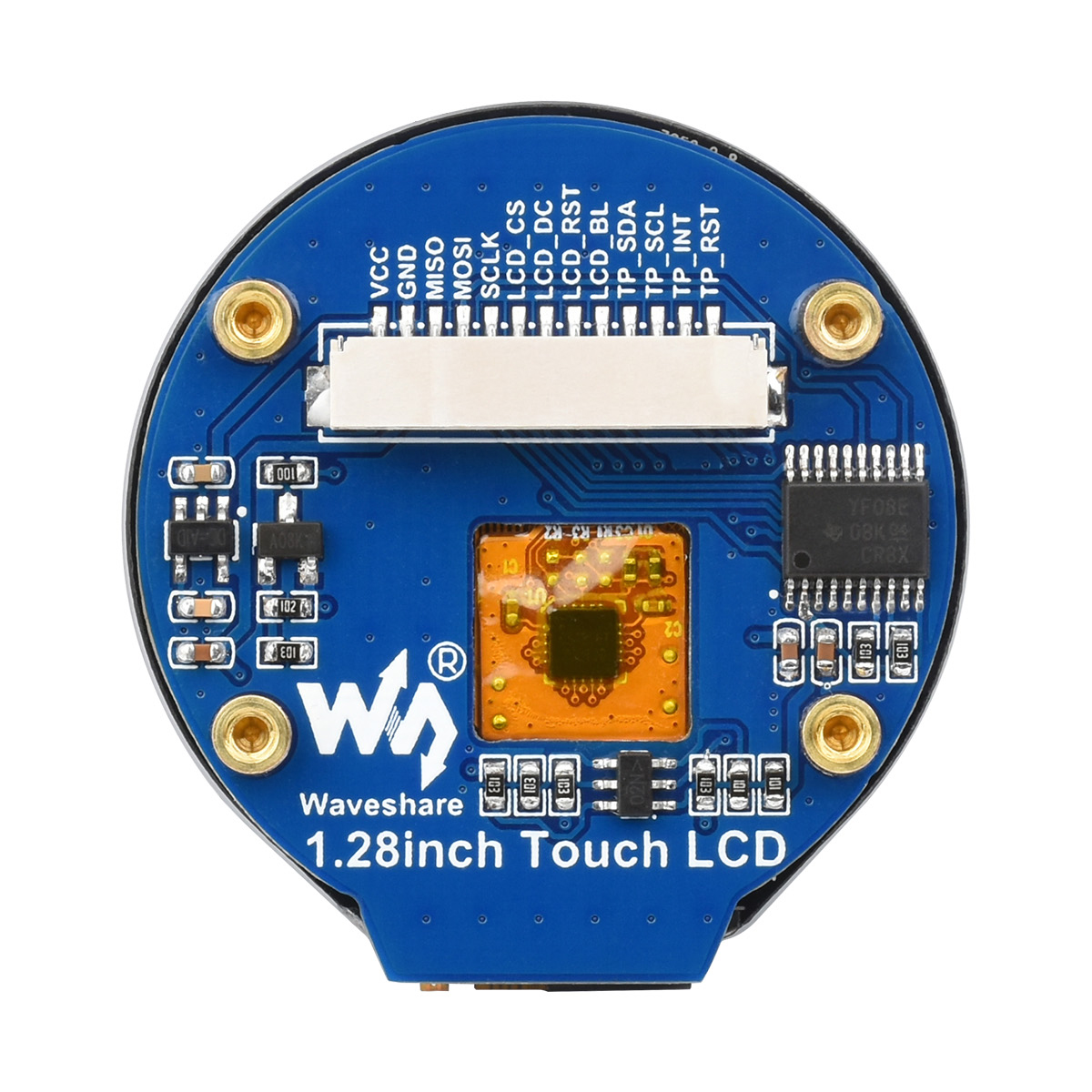

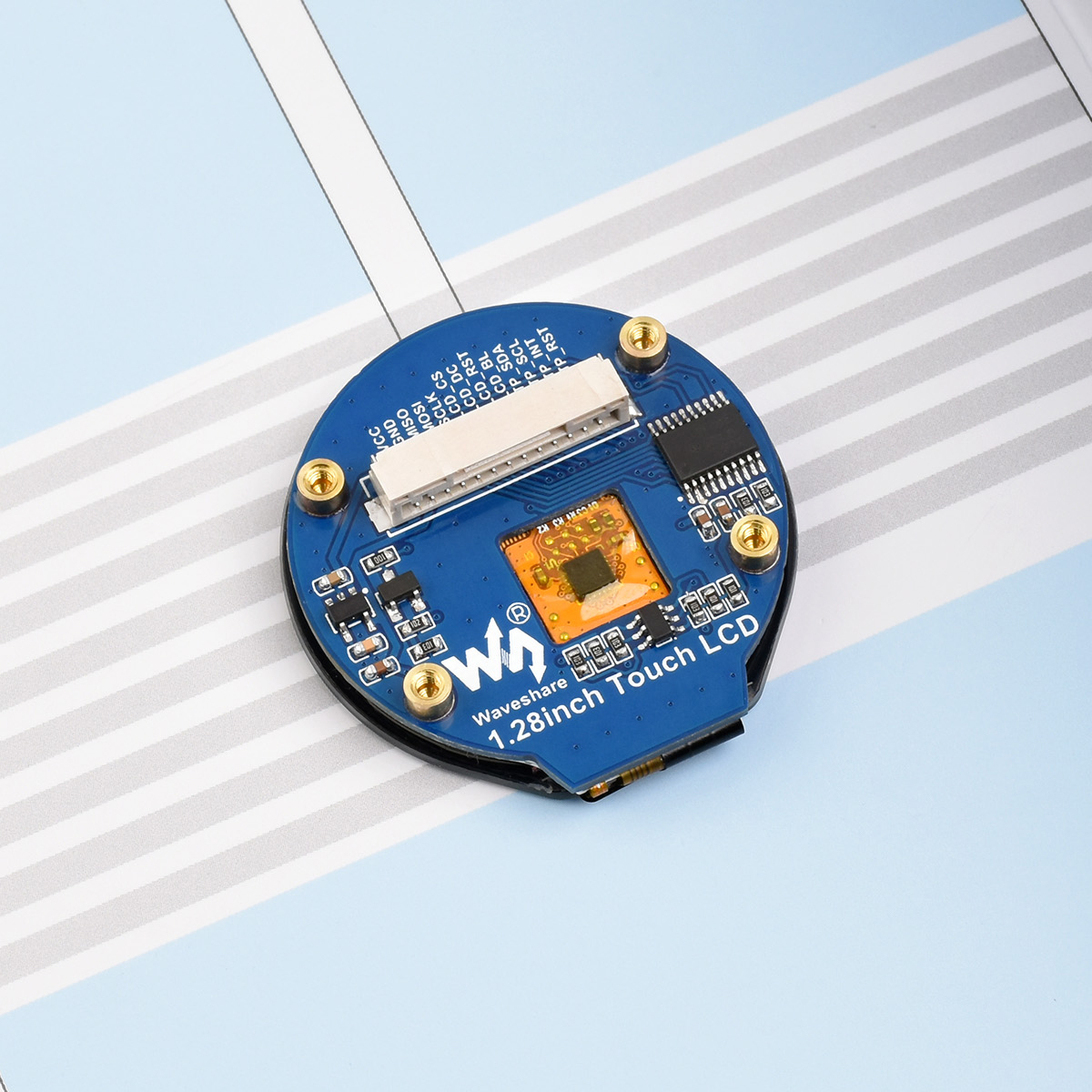

VCC | 電源（3.3V / 5V入力） |
GND | 地面 |
味噌 | SPI MISO ピン |
モシ | SPI MOSI ピン |
SCLK | SPIクロックピン |
LCS_CS | LCD チップ選択、ローアクティブ |
LCS_DC | LCD データ/コマンド選択 (データの場合は High、コマンドの場合は Low) |
LCS_RST | LCD リセット、ローアクティブ |
LCS_BL | 液晶バックライト |
TP_SDA | TP データピン |
TP_SCL | TP クロックピン |
TP_INT | TP 割り込みピン |
TP_RST | TP リセット、ローアクティブ |
1.28インチタッチLCD | ラズベリーパイ (BCM) | ピコ | アルドゥイーノ | STM32 |
VCC | 3.3V | 3.3V | 5V | 3.3V |
GND | GND | GND | GND | グランド |
味噌 | 9 | GP12 | 12 | PA6 |
モシ | 10 | GP11 | 11 | PA7 |
SCLK | 11 | GP10 | 13 | PA5 |
LCS_CS | 8 | GP9 | 10 | PB6 |
LCS_DC | 25 | GP14 | 7 | PA8 |
LCS_RST | 27 | GP8 | 8 | PA9 |
LCS_BL | 18 | GP15 | 9 | PC7 |
TP_SDA | 2 | GP6 | SDA | PB9 |
TP_SCL | 3 | GP7 | SCL | PB8 |
TP_INT | 4 | GP17 | 3 | PB10 |
TP_RST | 17 | GP16 | 4 | PA10 |
