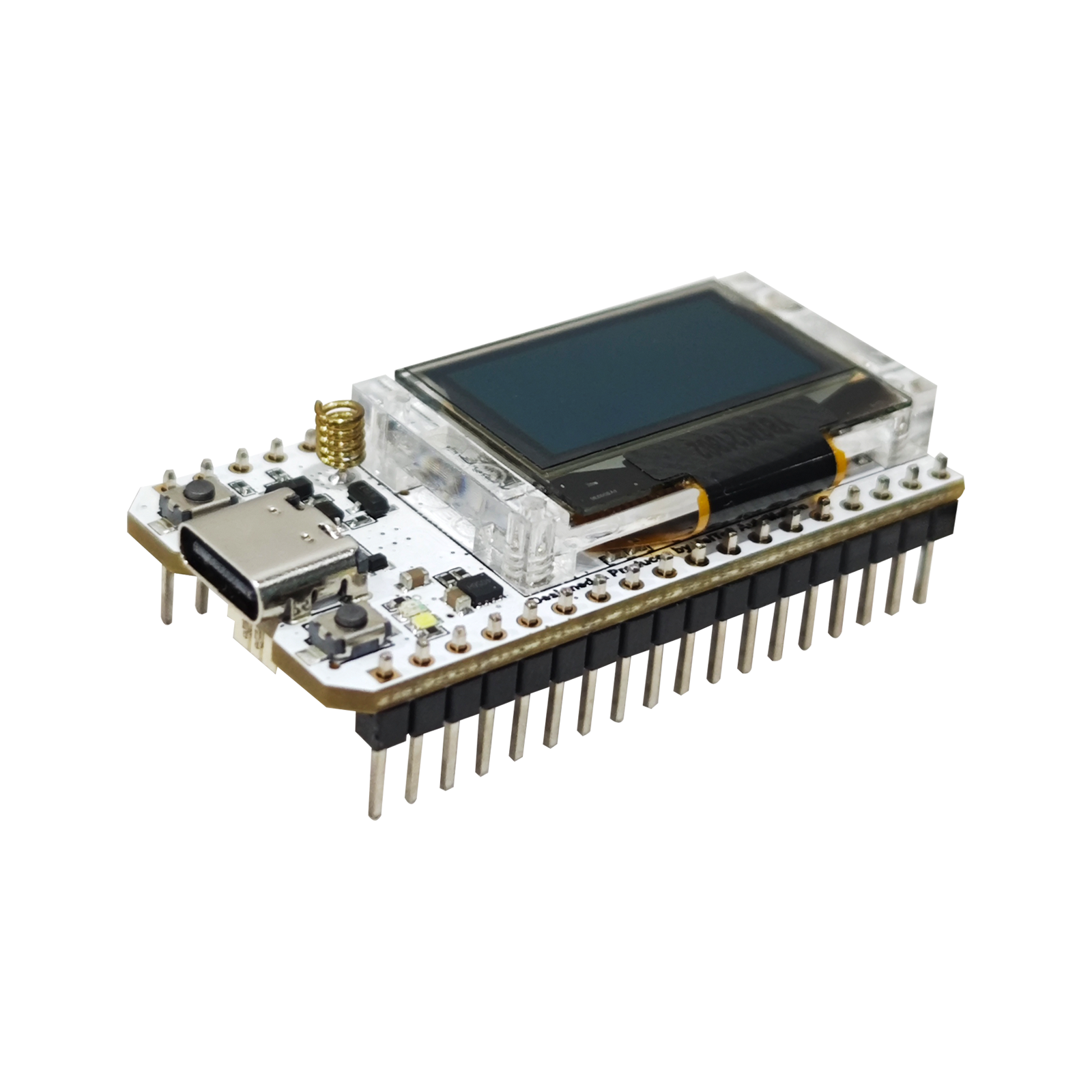

Heltec WiFi LoRa32 V3 IoT ESP32-S3FN8 SX1262 開発ボード、Type-C USB WiFi BLE 0.96 インチ OLED ディスプレイ付き Meshtastic
説明
WiFi LoRa 32設計された古典的な IoT 開発ボードです
これは、スマートシティ、農場、家庭、産業制御、ハウスセキュリティ、ワイヤレス検針、IoT 開発者にとって最適なオプションです。
WiFi LoRa 32 (V3) は、次の開発方法をサポートしています。
WiFi LoRa 32 (V3) と比較して、V2 では次のアップグレードが行われています。
製品 | WiFi LoRa 32 V3 | WiFi LoRa 32 V2 |
画面 |
|  |
低電力機能 | <10μA | <100μA |
MCU | ESP32-S3FN8 | ESP32-D0WDQ6 |
LoRaノードチップ | SX1262 | SX1267 |
ブルートゥース | BLEv5.0 | BLEv4.2 |
ソケット | 2.54ヘッダー;タイプ-c;IPEX(V1);SH1.25バッテリーポート | 2.54ヘッダー;MicroUSB;IPEX(V1);SH1.25バッテリーポート |
主な特長
マイクロプロセッサ: ESP32-S3FN8 (Xtensa® 32 ビット LX7 デュアルコア プロセッサ、5 段パイプライン ラック構造、最大周波数 240 MHz)。
SX1262 LoRa ノードチップ。
完全な電圧レギュレーター、ESD 保護、短絡保護、RF シールド、その他の保護手段を備えた Type-C USB インターフェイス。
オンボード SH1.25-2 バッテリー インターフェイス、統合リチウム バッテリー管理システム (充放電管理、過充電保護、バッテリー電源検出、USB / バッテリー電源自動切り替え)。
オンボードの 0.96 インチ 128*64 ドットマトリックス OLED ディスプレイを使用して、デバッグ情報、バッテリー残量、その他の情報を表示できます。
統合された WiFi、LoRa、Bluetooth 3 つのネットワーク接続、オンボード Wi-Fi、Bluetooth 専用 2.4GHz 金属スプリング アンテナ、LoRa 用に予約された IPEX (U.FL) インターフェイス。
CP2102 USB - シリアル ポート チップを統合し、プログラムのダウンロードやデバッグ情報の印刷に便利です。
Arduino開発環境をサポートします。
優れたRF回路設計と低電力設計を備えています。
ハイライト
| オンボードOLEDディスプレイ
|
USBタイプC
|
|
ハードウェアリソース
仕様
パラメータ | 説明 |
マスターチップ | ESP32-S3FN8 (Xtensa®32 ビット lx7 デュアルコアプロセッサ) |
LoRaノードチップ | SX1262 |
USBからシリアルチップへ | CP2102 |
頻度 | 470～510MHz、 |
最大。送信電力 | 21±1dBm |
最大。受信感度 | -134dBm@SF12 BW=125KHz |
Wi-Fi | 802.11 b/g/n、最大 150Mbps |
ブルートゥース | Bluetooth 5 (LE) |
ハードウェアリソース | 7*ADC1 2*ADC2; |
メモリ | 384KB ROM。 |
インタフェース | タイプC USB。 |
バッテリー | 3.7V リチウム電池の電源と充電 |
動作温度 | -20～70℃ |
寸法 | 50.2*25.5*10.2mm |
ピンマップ
次元

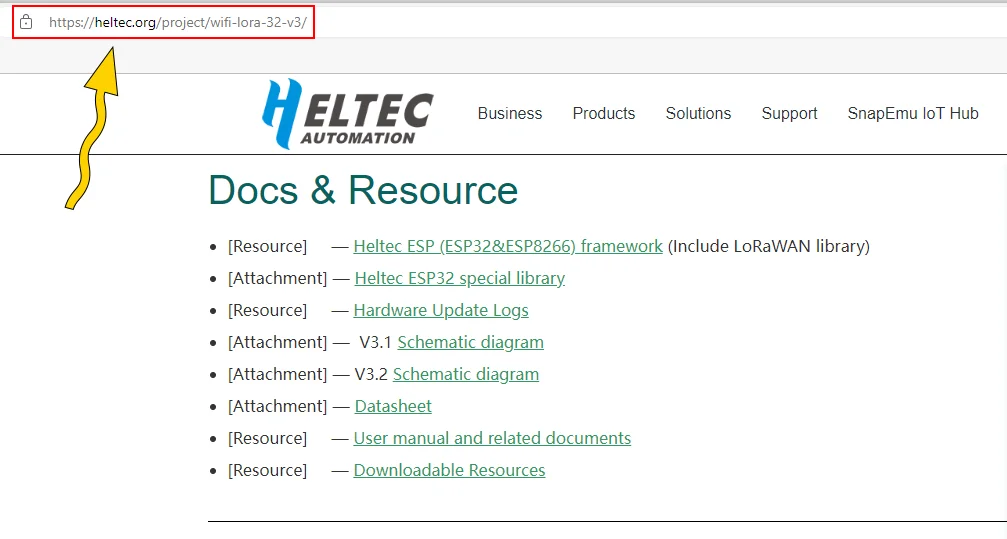

ドキュメント

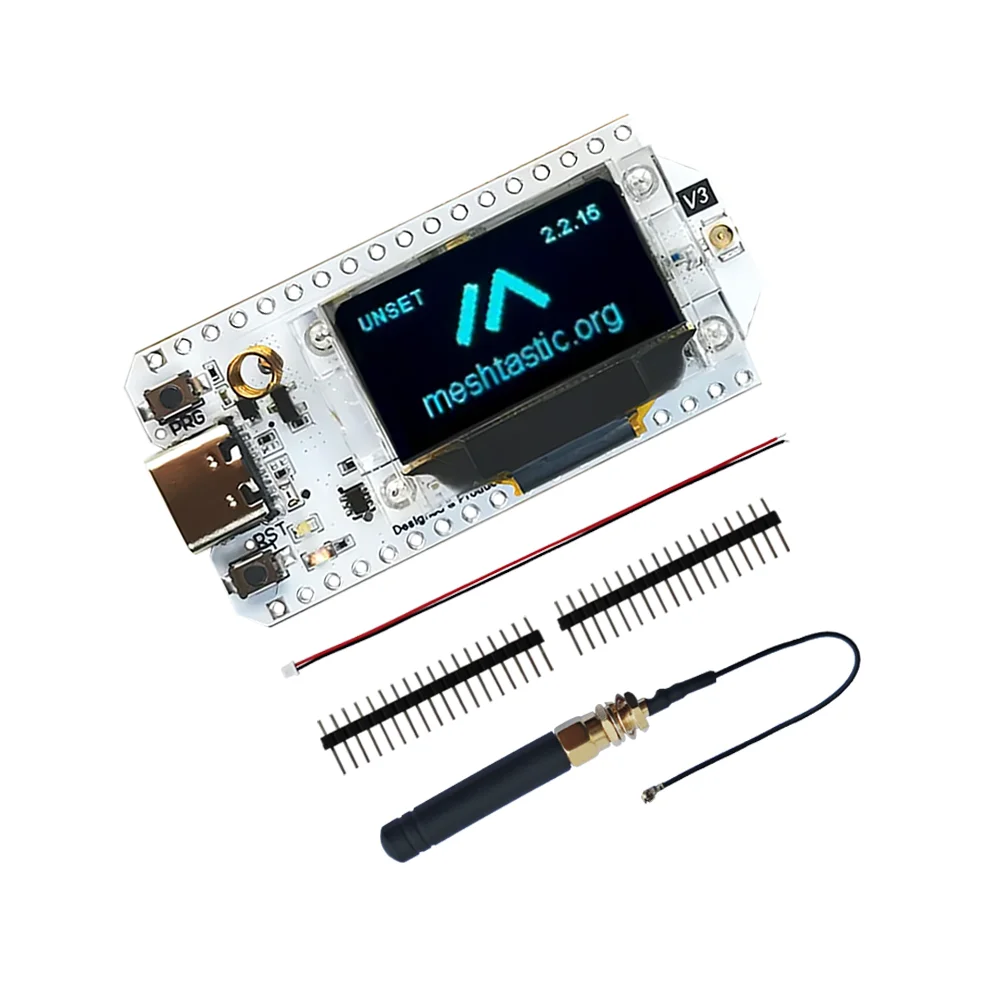

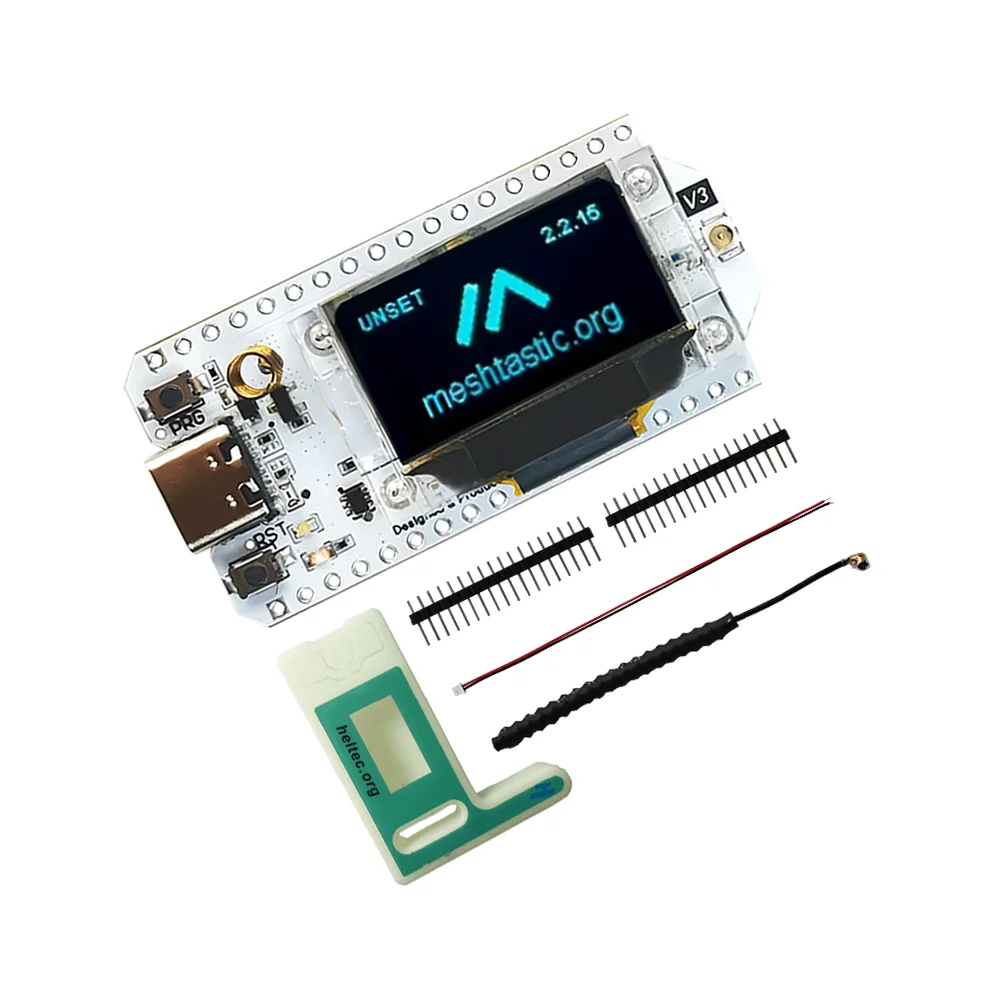

包装内容明細書
アクセサリを選択しないデフォルトの梱包リストは次のとおりです。
アイテム | 量 |
WiFi LoRa 32 (V3) | ×1 |
LoRa アンテナ | ×1 |
SH1.25×2 バッテリーコネクタ | ×1 |
2.54*18 ヘッダーピン | ×2 |
