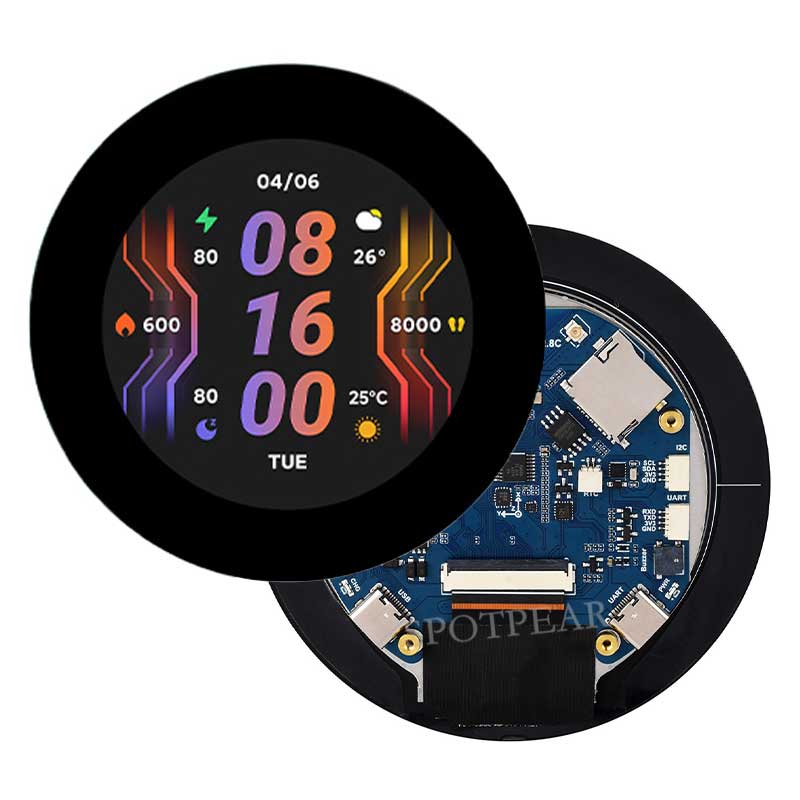

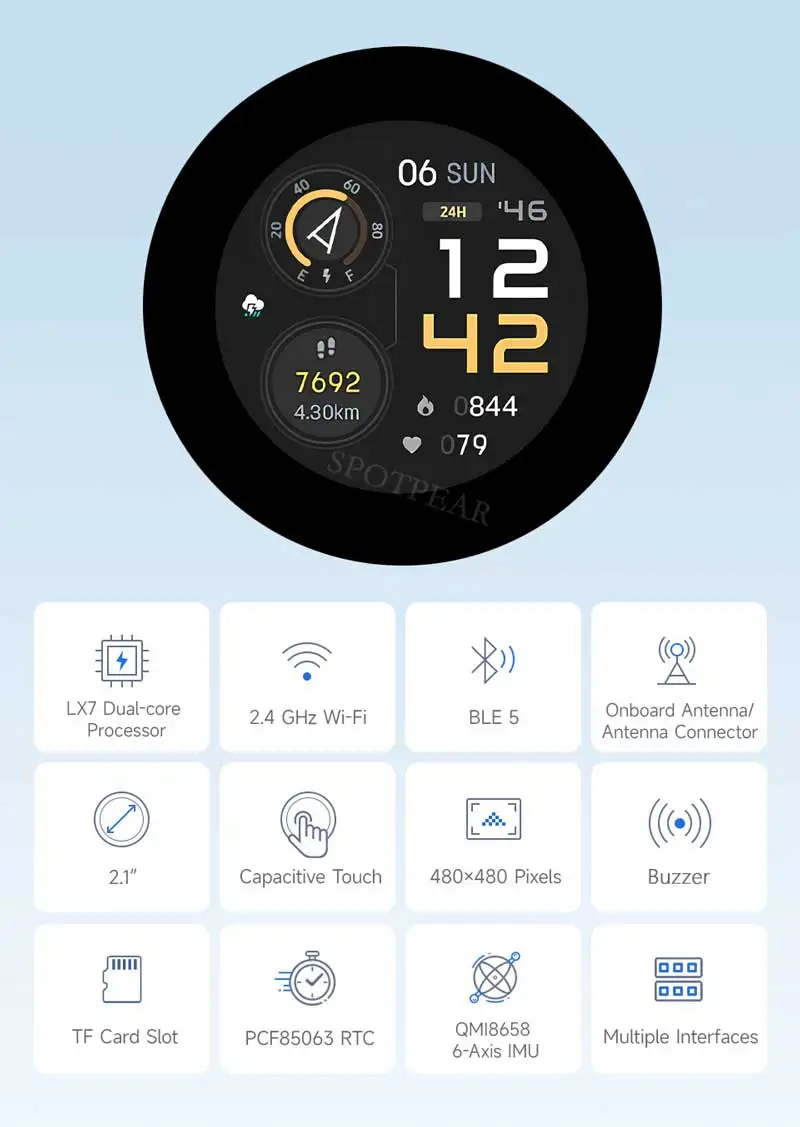

Waveshare 2.8 インチ円形ディスプレイ ESP32 S3 開発ボード 480×480 WiFi BT5 8MB PSRAM 16MB フラッシュ 6 軸 IMU RTC タッチ オプション
【概要】
[]ESP32-S3
[] 2.8インチ丸型タッチスクリーン開発ボード
[] 統合された RGB ディスプレイ インターフェイスと I2C タッチ インターフェイス、複数の周辺インターフェイス
【製品の特徴】
本製品は、2.4GHz Wi-FiおよびBluetooth BLE 5をサポートするマイコン開発ボードです。大容量FlashとPSRAMを統合し、LVGLなどのGUIインターフェイスプログラムをスムーズに実行できる2.8インチタッチスクリーンをオンボードしています。多彩な周辺インターフェースと組み合わせることで、ESP32-S3のHMIなどのアプリケーションを迅速に開発できます。
[] 高性能 Xtensa 32 ビット LX7 デュアルコア プロセッサを搭載し、メイン周波数は最大 240MHz
[] 2.4 GHz Wi-Fi (802.11 b/g/n) および Bluetooth 5 (LE) をサポート、オンボードアンテナ
[] オンボード 512KB SRAM、384KB ROM、8MB PSRAM、16MB フラッシュ
[] オンボード 2.8 インチ タッチ スクリーン、解像度 480 × 480
[] タッチを制御するための I2C インターフェイスをサポート、割り込みをサポート
[] リードアウト UART、I2C、および一部の IO インターフェイス、統合されたフルスピード USB シリアル ポート
[] オンボード QMI8658 6 軸センサー、RTC クロック センサー、Micro SD カード ホルダー、バッテリー充電管理モジュールなど。
[] 柔軟なクロック、複数の電力モードの正確な制御をサポートし、マルチシナリオの低電力モードを実現します。
表示パラメータ
表示パネル | IPS | 表示サイズ | 2.8インチ |
ディスプレイ解像度 | 480×480 | 対比 | 1200:1 |
通信インターフェース | RGB | ディスプレイIC | ST7701 |
タッチインターフェース | I2C | タッチIC | GT911 |
【アプリケーションシナリオ】

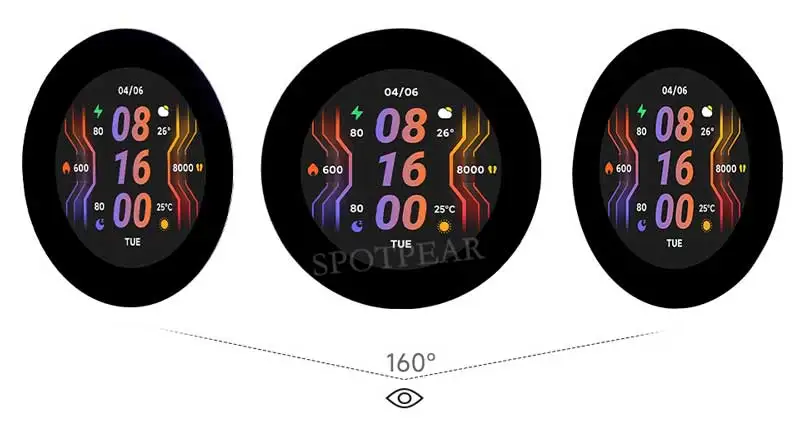

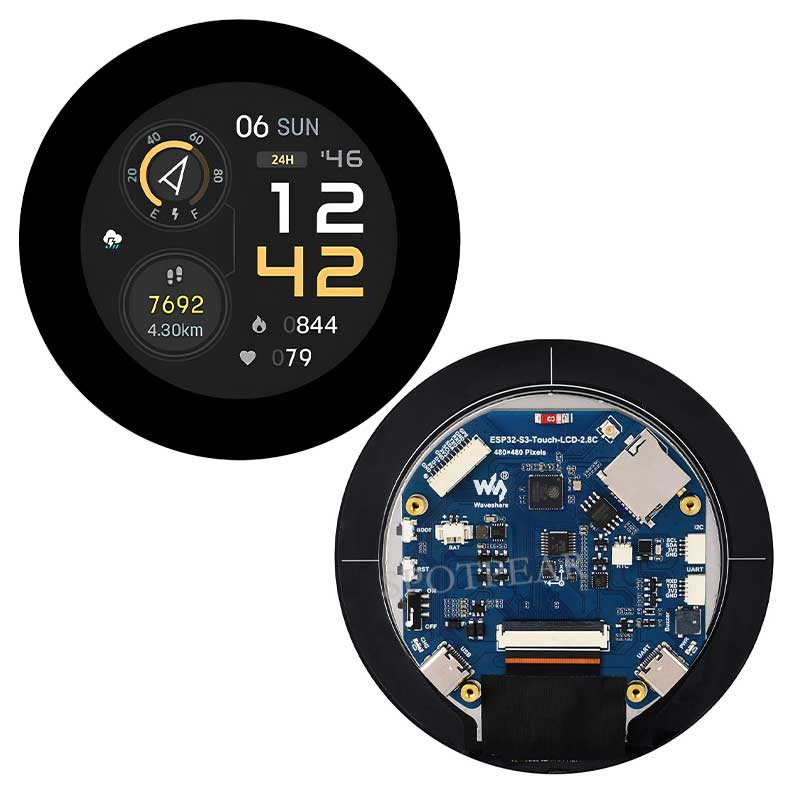

【表示パネル】
【ESP-IDF、Arduinoをサポート】
【複数の周辺機器の拡張をサポート】

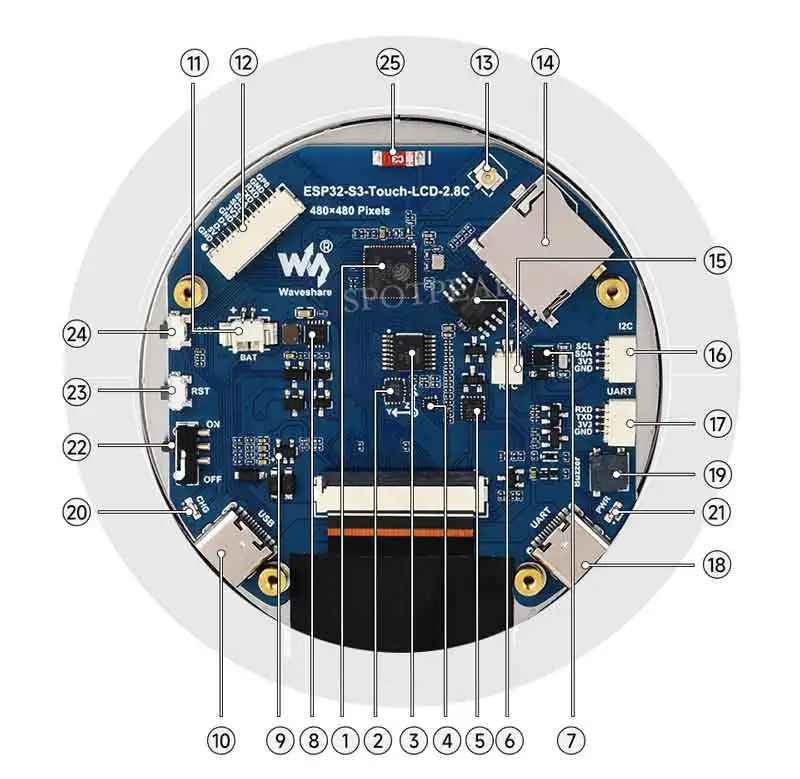

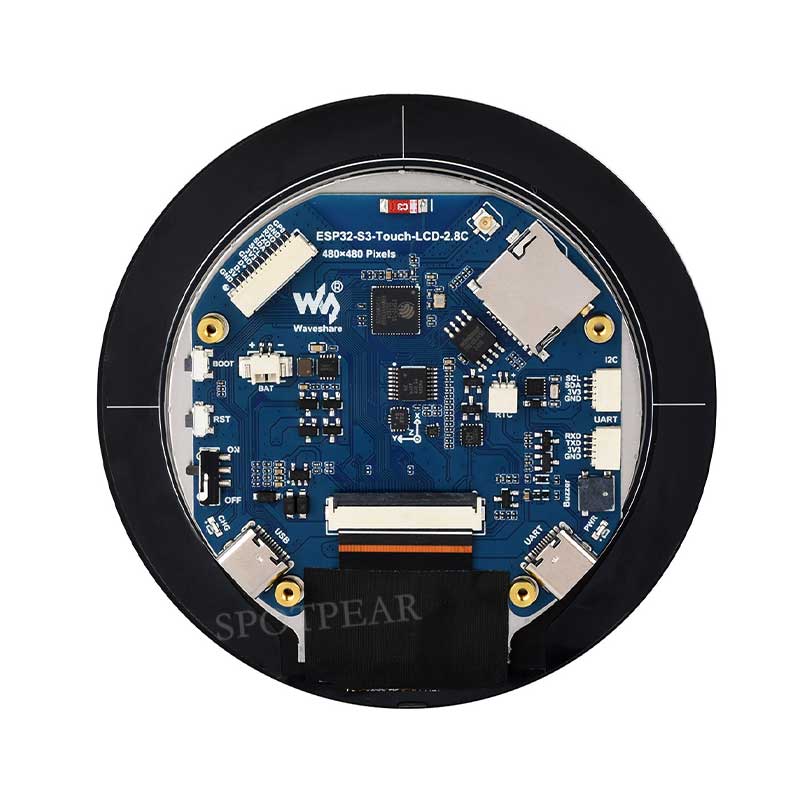

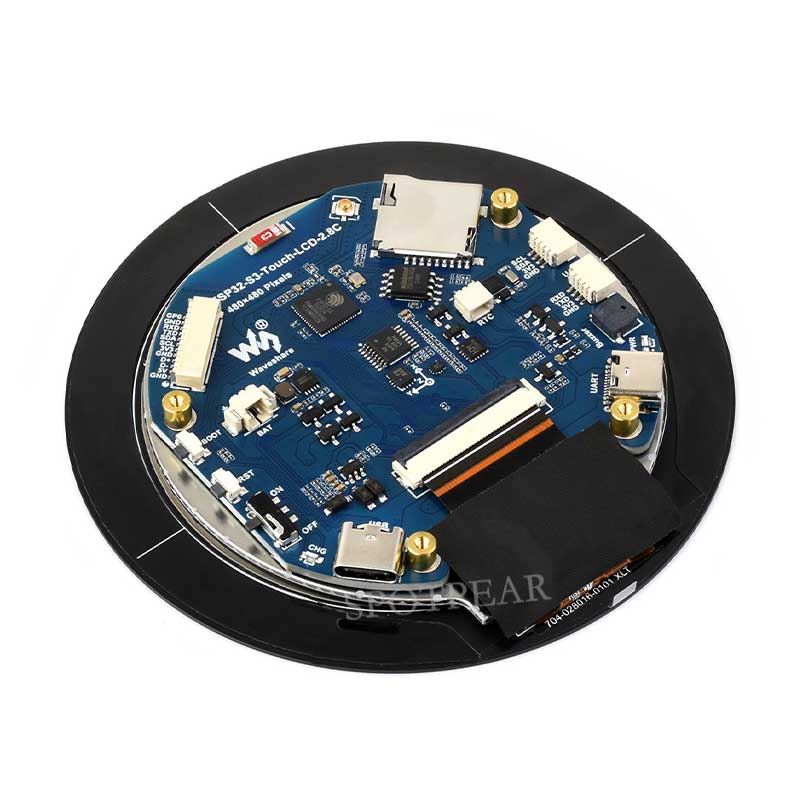

【リソースの概要】
ESP32-S3R8
デュアルコアプロセッサ、最大240MHzの動作周波数QST姿勢センサー
QMI8658C (6 軸 IMU には 3 軸ジャイロスコープと 3 軸加速度計が含まれます)TCA9554PWR
GPIOエクスパンダチップFSUSB42UMX
UART 選択チップ。UART Type-C ポートに接続すると 4 ピン UART ヘッダーが無効になりますCH343P
オンボード自動ダウンロード回路を備えた USB to UART により、追加操作なしでプログラムの書き込みが可能16MB フラッシュ
RTCチップ
PCF85063 RTC チップバッテリー再充電マネージャー
ME6217C33M5G
低ドロップアウトレギュレータ、800mA出力（最大）USB Type-Cポート
MX1.25バッテリーヘッダー
MX1.25 2PIN コネクタ、3.7V リチウム電池用、充電と放電をサポート

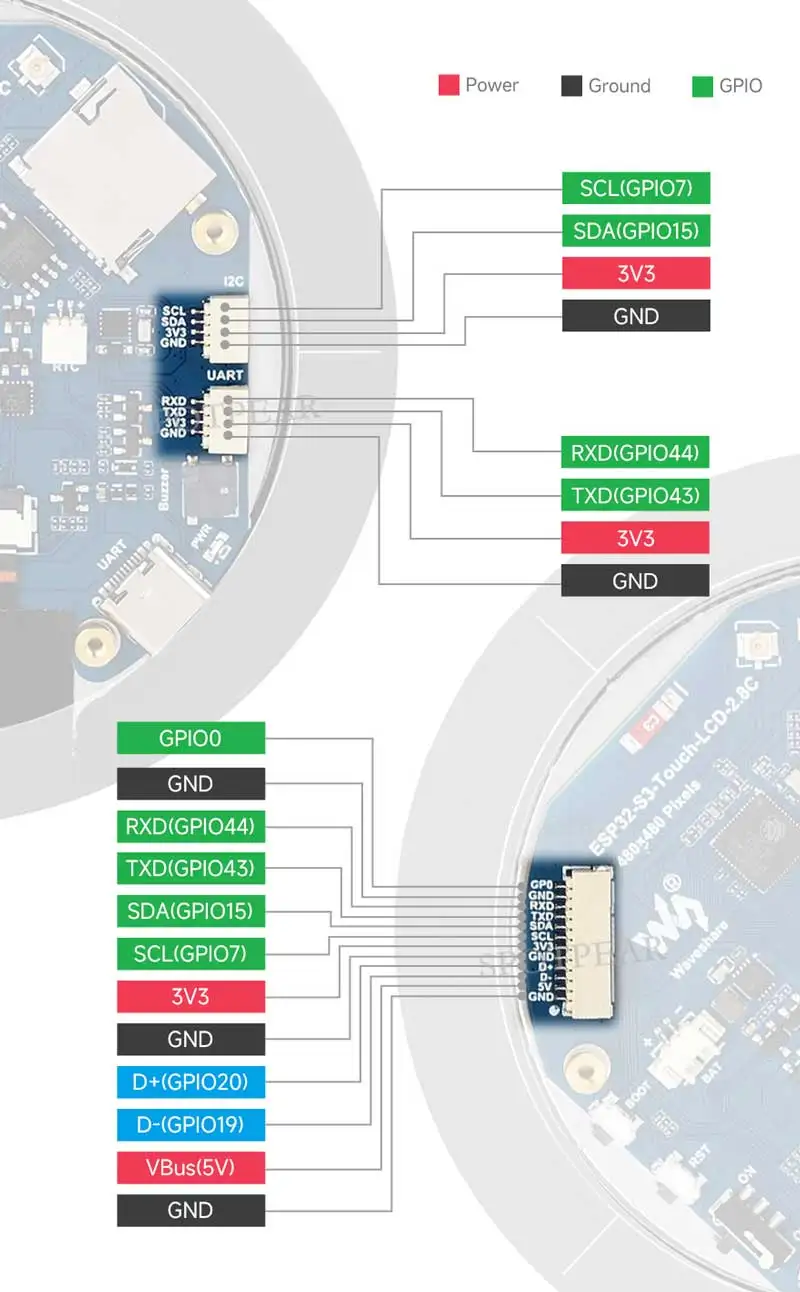

12PIN多機能ピンヘッダー
IPEX1コネクタ
抵抗器の再半田付けによる外部アンテナの使用への切り替えTFカードスロット
RTCバッテリーヘッダー
rechargeab接続用RTC バッテリーI2Cヘッダー
内部チップと接続し、I2C ペリフェラルのみをサポートし、他の機能にマッピングすることはできませんUARTヘッダー
USB to UART Type-C ポートが接続されていない場合にのみ利用可能USB TO UART Type-C ポート
ブザー
充電インジケーター
李リチウム電池充電インジケーター、充電中は点灯、完全に充電されている場合は消灯（バッテリーが接続されていない場合、ライトの状態は不確かです）電源インジケーター
バッテリー電源制御ボタン
RESETボタン
ブートボタン

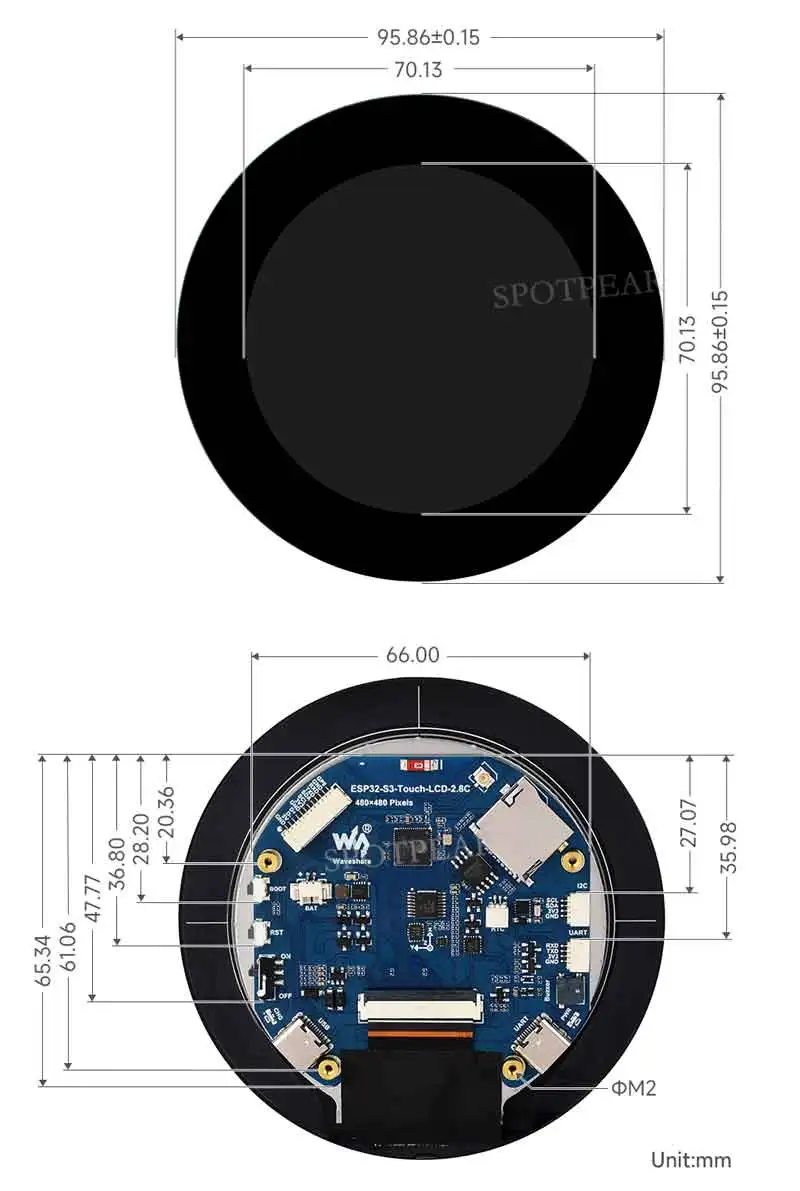

【製品サイズ】
パッケージ内容

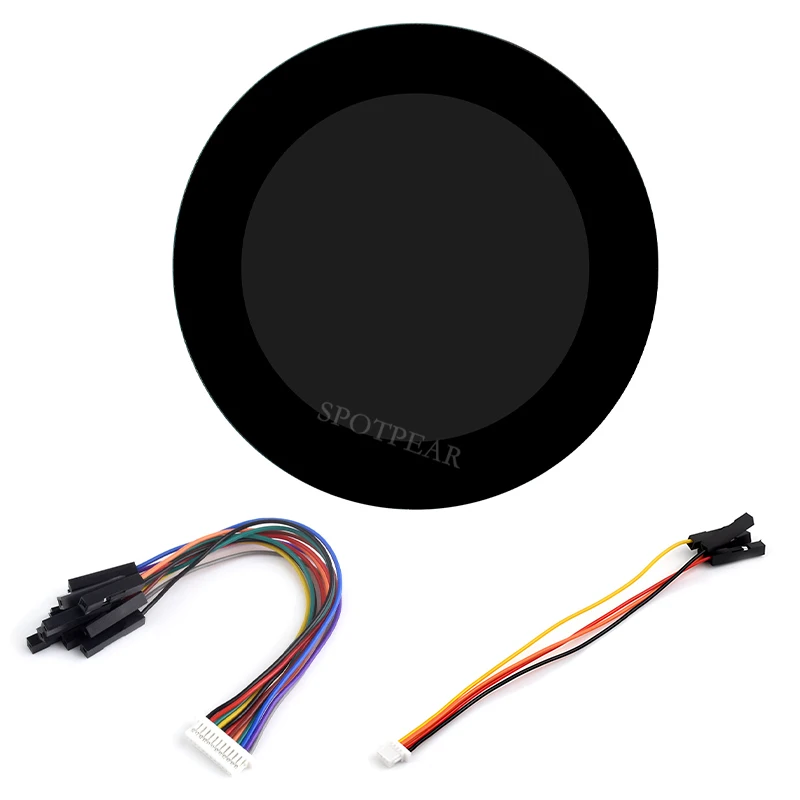

[] ESP32-S3-タッチ-LCD-2.8C
【】ESP32-S3-LCD-2.8C
