2.8インチ液晶1.5GHz NanoVNA-H HF VHF UHF UVベクトルネットワークアナライザアンテナアナライザNanoVNA SDカードスロット付きスペクトラムアナライザ

外殻付きの新しいパッケージ バージョンが発売され、新しい PCB は電話機の接続に TypeC-TypeC データ ケーブルの使用をサポートし (古い PCB では OTG ケーブルの使用が必要です)、電話機にクリアで大きな画面体験を提供します。新しい PCB は、メイン インターフェイスでのバッテリー アイコンの表示をサポートします。新しいパッケージ バージョンを選択することを強くお勧めします。

NanoVNA-H および NanoVNA-H4 の最新バージョンでは microSD カードのサポートが追加され、携帯電話やコンピュータに接続せずに、MicroSD カードを直接使用して測定データを保存できるようになりました。

Sパラメータ、電圧定在波比、位相、遅延、スミスチャート、タイムドメイン解析などの測定。

短波アンテナを測定します。次の図の画面に表示される黄色の線は、定在波比を表しています。 (注: このマシンで使用されている SMA ポートは鋳造銅コンポーネントであるため、SMA ポートの損傷を避けるために、ハード 50-7/RG213 またはその他のケーブルを M-to-SMA コネクタを介して SMA ポートに直接接続しないでください。最初に付属の SMA ケーブルを使用して SMA ポートに接続し、次に M-to-SMA コネクタを使用して接続することができます)。

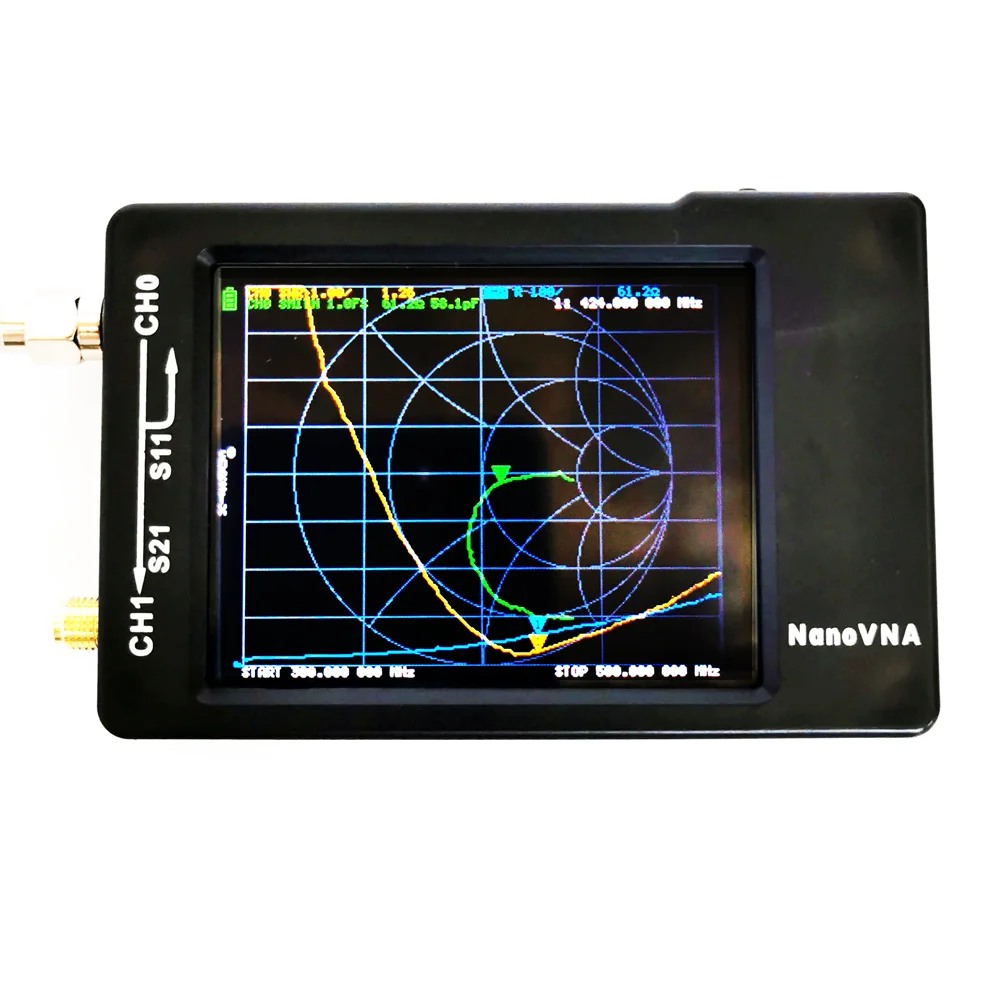

UHFアンテナを測定する

433M SAWフィルターを測定

VHFローパスフィルターの測定

帯域幅 2.4K の 455K SSB フィルターを測定し、フィルターのインピーダンスを抵抗で整合させます。次の図の青い S21 LOGMAG 曲線の下部座標は、基準ベースラインとして -90dB に設定されています。

コンピュータ ソフトウェアは制御とリアルタイム表示をサポートし、さまざまな無線設計およびシミュレーション ソフトウェア用のタッチストーン (SNP) ファイルをエクスポートできます。

測定器ですから精度は当然重要ですが、本機には簡易校正部品が付属しています。商用のベクトル ネットワーク解析と同様、使用前に適切なキャリブレーションを行うことで良好な精度を実現できます。出荷前に、デュアルポートは校正されます (デフォルトでは、50KHz ～ 900MHz を校正します)。測定条件を変更した場合（延長ケーブルを使用して狭い校正帯域幅から広い測定帯域幅に切り替えるなど）、再校正が必要になります。キャリブレーション後、0 に設定して保存すると、次回の電源投入時に直接使用するか、他の 4 つの保存項目に保存できます。必要に応じて、リコールを呼び出します。次の図は、同じテスト条件下で NanoVNA と Agilent E5062A を使用して V バンド デュプレクサを測定した比較データを示しています。

説明

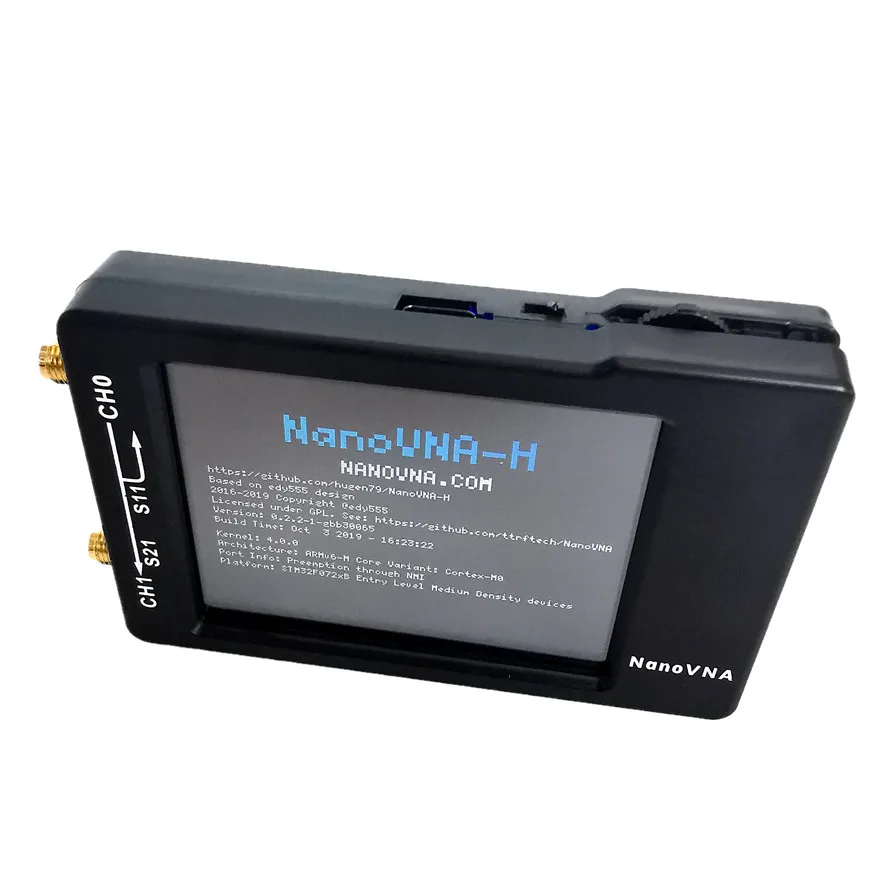

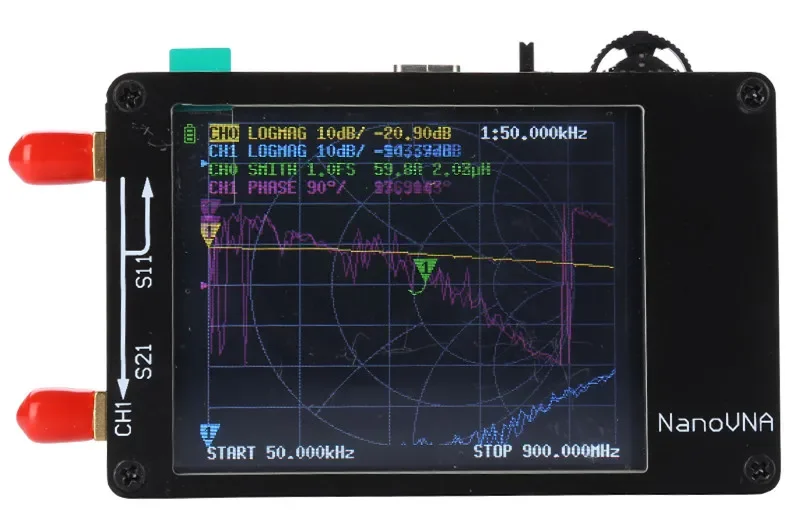

NanoVNA-H(2.8インチ)

これは、クレジットカードサイズの寸法で可能な限り包括的なベクトルネットワーク測定機能を提供するDIY製品です。 2.8インチのタッチスクリーン、1300mAhのバッテリーが含まれており、オフラインで6時間以上使用でき、TX/RXモードで測定でき、完全なS11およびS21パラメータを測定できます。 S12 および S22 を取得する必要がある場合は、トランスミッタおよびレシーバ ポートの配線を手動で交換し、トランシーバ ポートの配線を交換する必要があります。
最新のハードウェア バージョン NanoVNA-H Rev3.6 に更新し、次の改善を加えます。
1. 電源ノイズの低減、高調波使用時のノイズの低減。
2.1300mAh バッテリー、コンパクトな 2.8 インチサイズ、連続 6 時間使用可能。
3. MicroSD カード スロットを追加して、テスト データを簡単に保存できます。
4. RTC サポートを追加します。
5. ポート名を Port1 と Port2 に変更します。

特徴：

ABSケース付き、フルカバーでデバイスをしっかり保護できます。

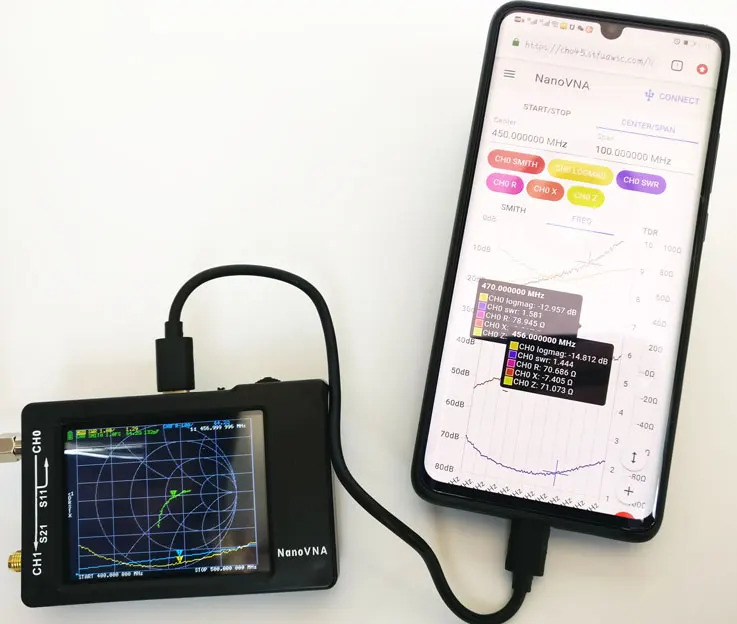

typec-typec ラインをサポートし、携帯電話への接続がより便利になり、同じ画面表示を持つほとんどの Android スマートフォンをサポートします (iPhone はサポートしません)。画面が小さい、明るさが足りないなどの問題を解決します。

マイクロSDカードスロットを搭載し、テスト記録をカードに保存できます。

タイムドメイン解析機能（TDR）をサポート

バッテリーの使用状況をインターフェースに表示できます。

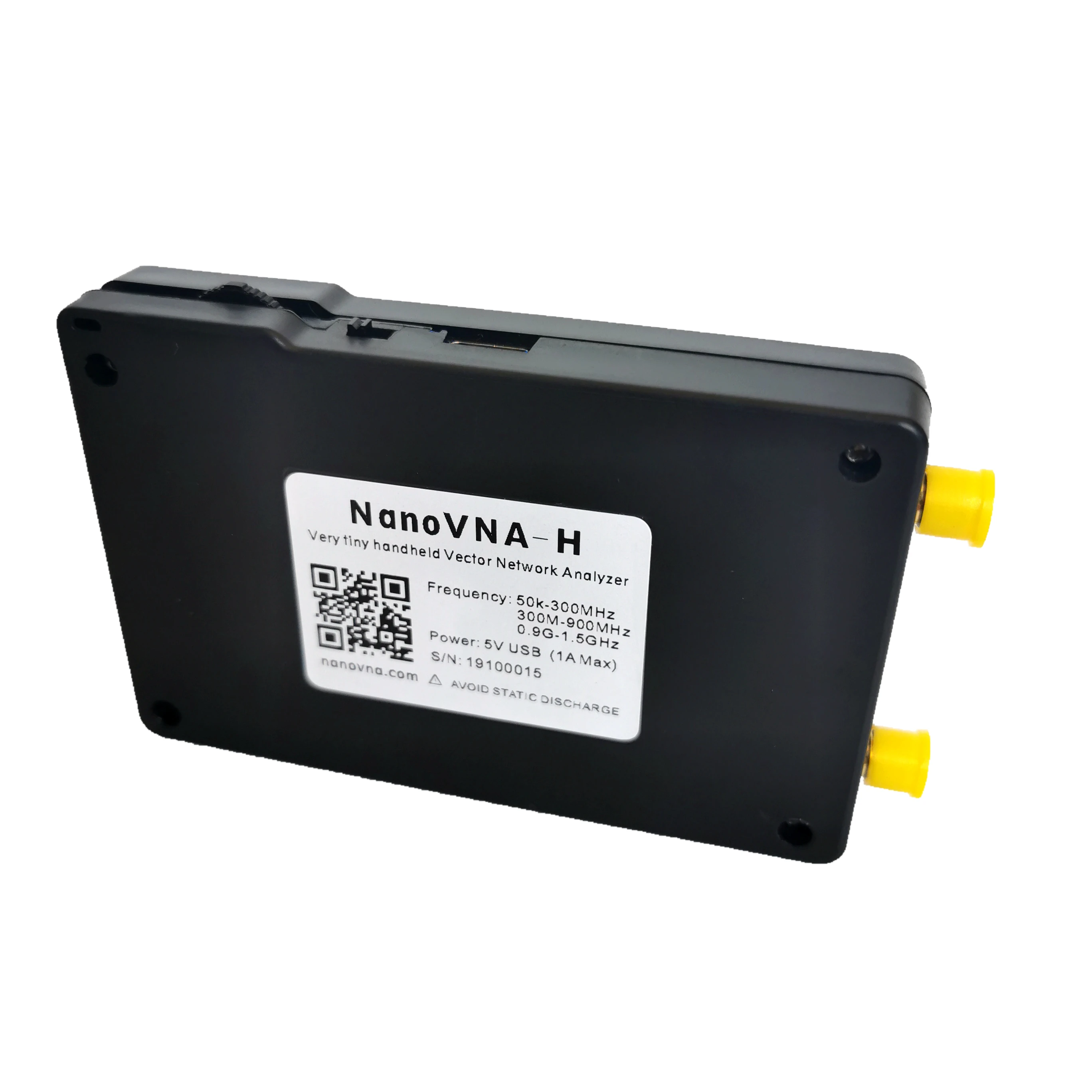

製品のシリアルナンバーは裏面に記載されております





パラメータ

- 製品名: ベクトルネットワークアナライザ
- 色: 黒
- 測定周波数: 50KHz ~ 300MHz (50KHz ~ 900MHz、拡張ファームウェアを有効にする)
- RF出力: -13dbm (最大-9dbm)
- 周波数精度:
- 測定範囲: 70dB (50kHz-300MHz)、50dB (300M-600MHz)、40dB (600M-900MHz) 拡張ファームウェアを有効にします)
- SWRポート:
- ディスプレイ: 2.8 インチ TFT (320 x240)
- USBインターフェース：USB Type-C
- 通信モード：CDC（シリアル）
- 電源: USB 5V 120mA、内蔵400mAhバッテリー、最大充電電流0.8A
- キャリブレーションポイントの数: 101 (固定)
- スキャン点数: 101 (固定)
- 表示トラッキング：4、マーキング：4、設定保存：5
- PCB: 54mm x 85.5mm x 11mm/2.12インチ x 3.36インチ x 0.43インチ (コネクタ、スイッチなし)
- Sパラメータ、電圧定在波比、位相、遅延、スミスチャートの測定...

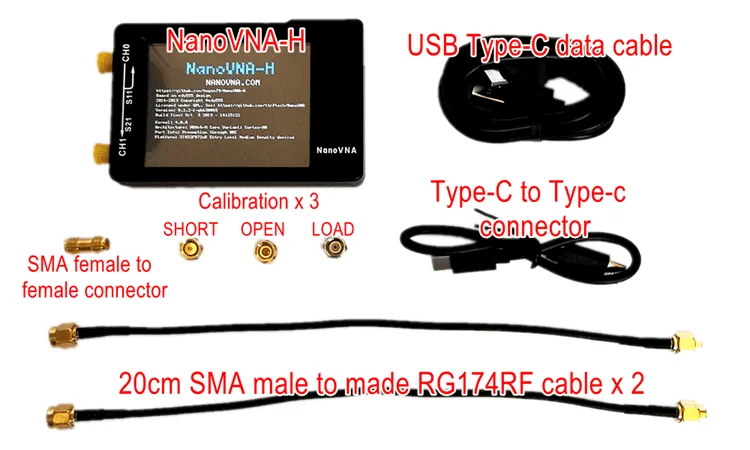

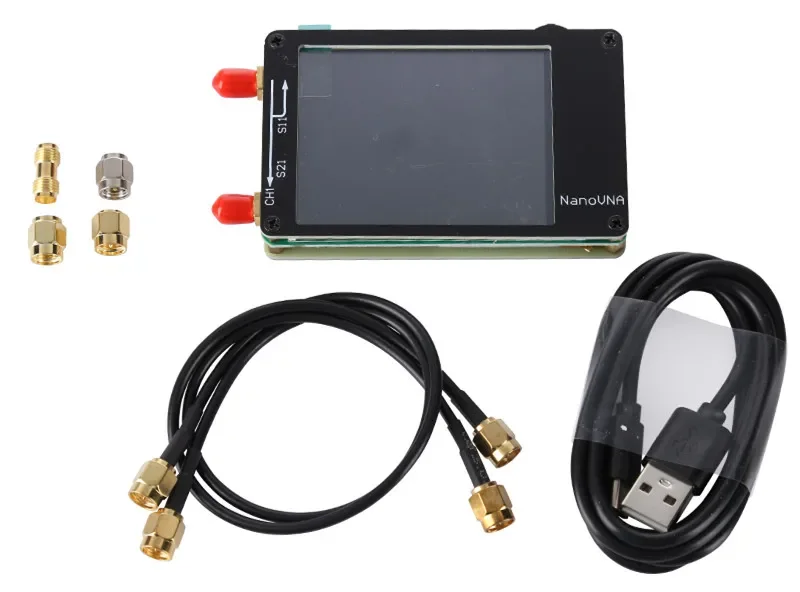

パッケージは以下を含みます：

1×NanoVNAホスト
1×USB Type-Cデータケーブル
2 x 30mm SMA オス - RG174 RF ケーブル
1×SMA簡易校正キット
1 x SMA メス - メスコネクタ

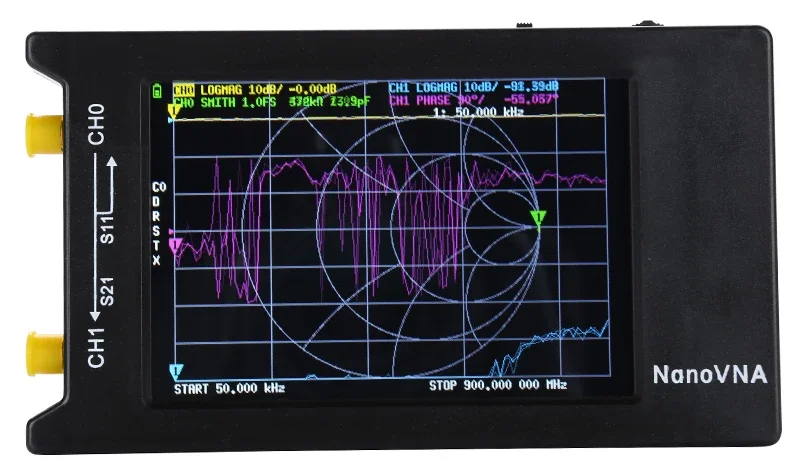

NanoVNA-H4(4インチ):

4インチLCDタッチスクリーン

1950mAhバッテリー

タイムドメイン解析機能（TDR）をサポート

バッテリーの使用状況をインターフェースに表示できます。

スペクトラムアナライザーのシリアルナンバーは背面に貼付されています。

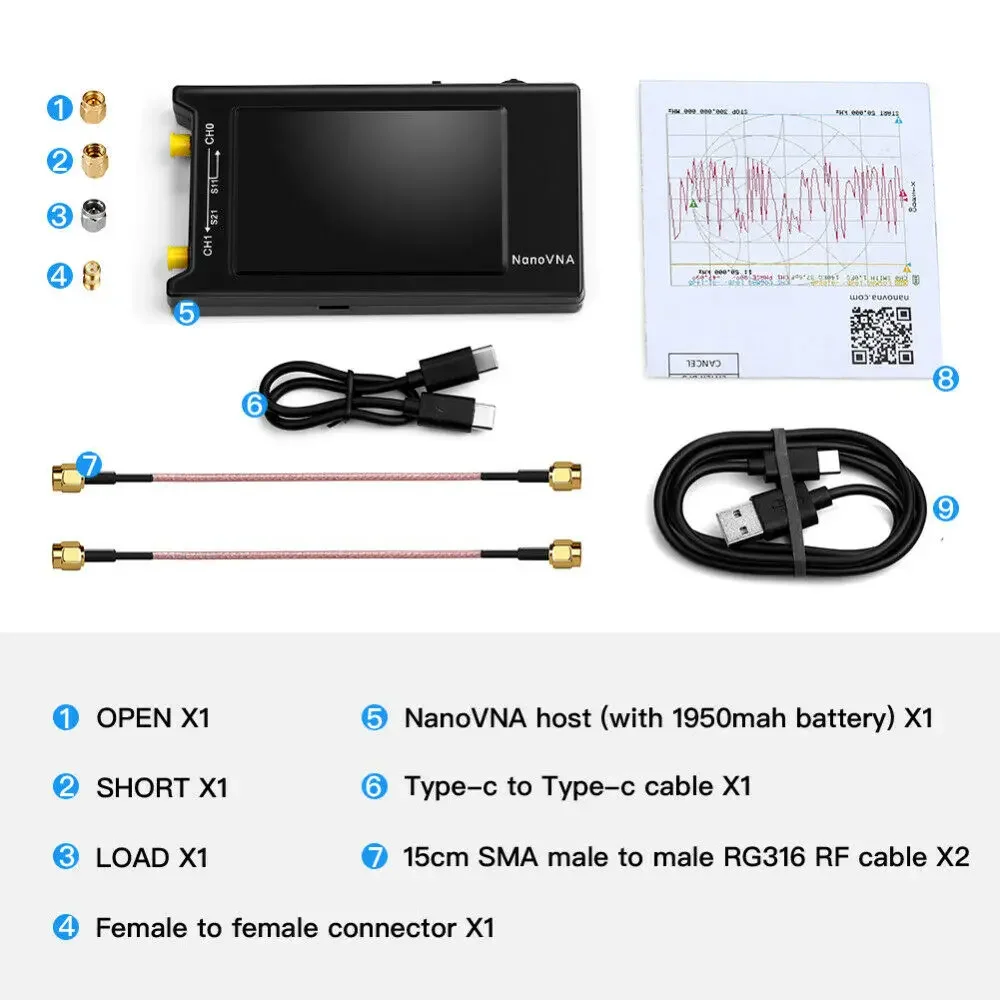

パッケージに含まれるもの

1×NanoVNA-H4
1×USB Type-Cデータケーブル
2 x 30mm SMA オス - RG174 RF ケーブル
1×SMA簡易校正キット
1 x SMAメス-メスコネクタ
