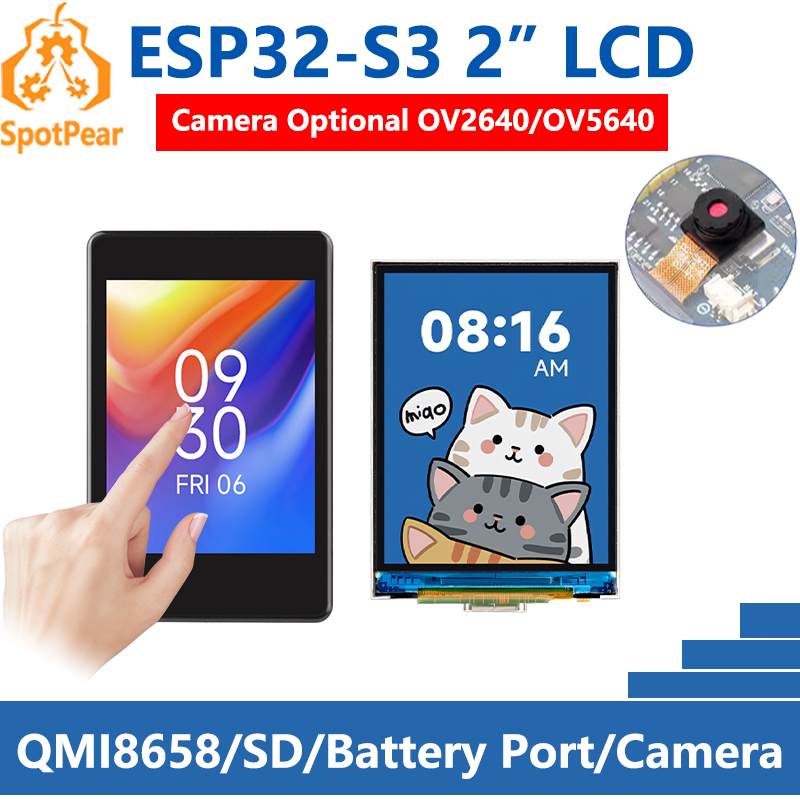

Waveshare ESP32-S3 2 インチ静電容量式タッチ ディスプレイ IPS 240×320 カメラ タッチ オプション WiFi Bluetooth 開発ボードをサポート

【注記】

[]すべては含まれません、選択したものとして出荷します

【概要】

[] ESP32-S3 2インチ静電容量式タッチディスプレイ開発ボード、240×320ピクセル、IPSパネル、32ビットLX7デュアルコアプロセッサ、最大240MHz周波数、WiFiをサポート

【バージョンオプション】

【特徴】

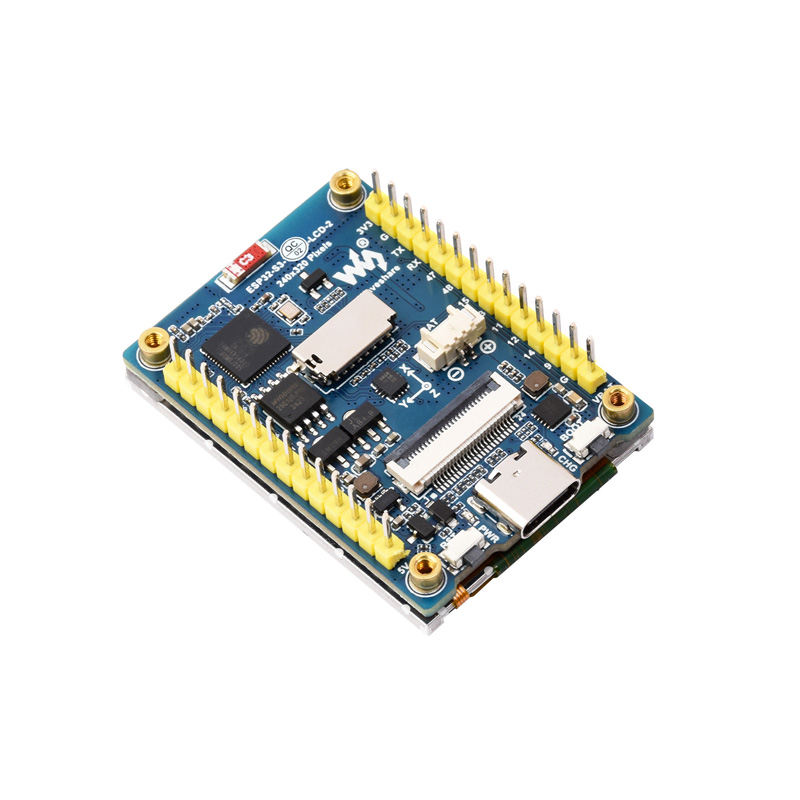

[]ESP32-S3-Touch-LCD-2 は、Waveshare によって設計された低コストで高性能の MCU ボードで、小型サイズで、オンボード 2 インチ静電容量式タッチ LCD、リチウム バッテリー充電マネージャー、6 軸センサー (3 軸加速度計および 3 軸ジャイロスコープ) などを備えており、開発が容易で、迅速に製品に統合できます。

[] 主な機能は次のとおりです。

[] ESP32-S3R8 Xtensa 32 ビット LX7 デュアルコア プロセッサを搭載、最大 240MHz のメイン周波数

[] 2.4GHz Wi-Fi (802.11 b/g/n) および Bluetooth 5 (LE) をサポート、オンボードアンテナ付き

[] 512KB の SRAM と 384KB ROM、オンボード 8MB PSRAM と外部 16MB フラッシュ メモリを内蔵

[] Type-C コネクタ、デバイスの互換性が向上し、使いやすくなりました

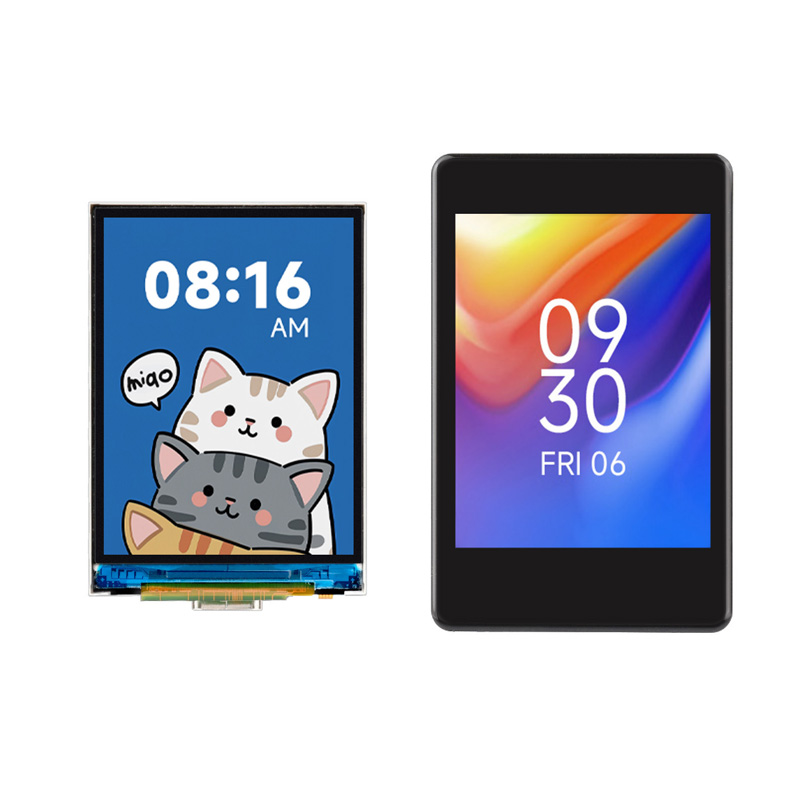

[] オンボード 2 インチ静電容量式タッチ ディスプレイにより、鮮明なカラー画像表示、解像度 240 × 320、262K 色を実現

[] 内蔵 ST7789T3 ディスプレイ ドライバーと CST816D 静電容量式タッチ チップ、それぞれ SPI 通信と I2C 通信を使用し、IO リソースを効果的に節約します

[] オンボード QMI8658 6 軸 IMU (3 軸加速度計および 3 軸ジャイロスコープ)

[] オンボード 3.7V MX1.25 リチウム バッテリー充電/放電ヘッダー

[] 電源供給、プログラムのダウンロード、デバッグ用のオンボード USB Type-C ポートにより、開発用途にさらに便利です

[] 写真やファイルを外部 TF カードに保存するためのオンボード TF カード スロット

[] 22 × GPIO ピンを適応させてピン機能を柔軟に構成

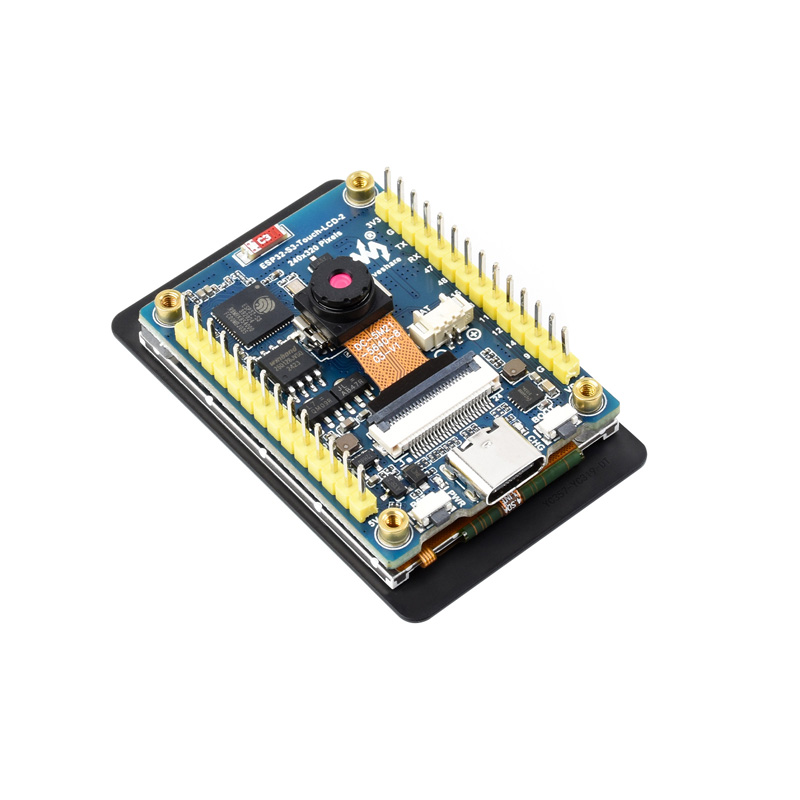

[] オンボード カメラ インターフェイス。OV2640 や OV5640 などの主流カメラと互換性があり、画像やビデオを取得できます。

【LCDパラメータ】

【ESP-IDF、Arduino IDE対応】

[] 簡単に始めるのに役立つ包括的な SDK、開発リソース、チュートリアル

【IPSディスプレイパネル】

[] 優れた表示性能、262K色、広視野角

【OV2640 / 0V5640およびその他の主流カメラをサポート】

[] OV5640 5MP カメラモジュールのオプションで、画像キャプチャ、ビデオモニタリング、およびさまざまなニーズを満たすその他のアプリケーションに適しています

【使用例】

[] * 注: OV5640 カメラはオプションです。

【ピンの定義】

【何

【外形寸法】
