ESP32 S3 1.43 インチ AMOLED ディスプレイタッチスクリーン 466*466 ピクセル ESP32-S3R8 Arduino LVGL 用 SD ポート/QMI8658C 6 軸センサー

【概要】

[]ESP32-S3

[] 1.43インチAMOLEDスクリーン開発ボード

[] 466 × 466 解像度、AMOLED 円形タッチ スクリーン、複数のオンボード周辺機器インターフェイス

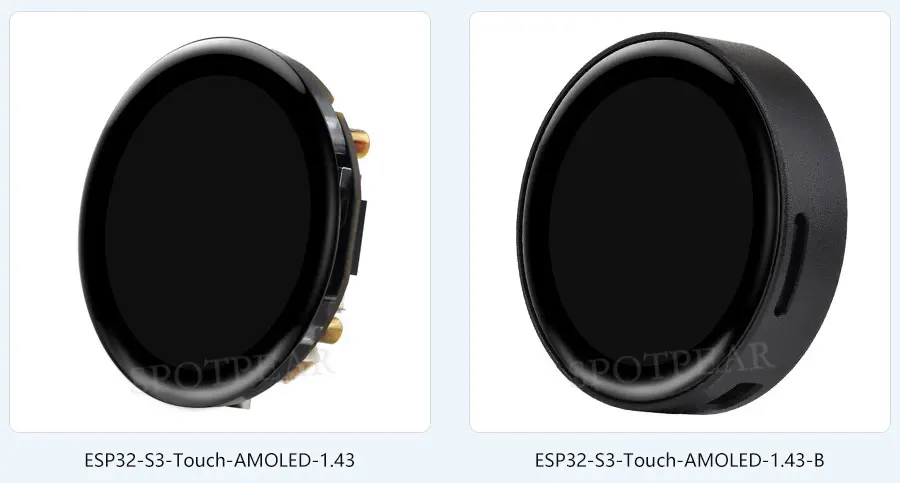

【バージョン選択】

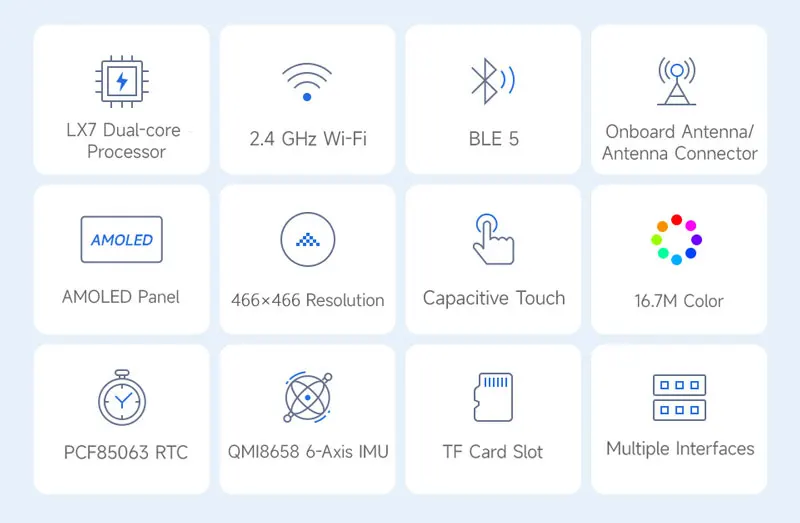

【特徴】

[]本製品はESP32-S3R8チップを採用し、2.4GHz Wi-FiおよびBLE 5 Bluetooth機能をサポートし、大容量FlashとPSRAMを内蔵しています。 1.43インチの高精細AMOLEDディスプレイを搭載し、LVGLなどのGUIプログラムをスムーズに実行できます。オンボード RTC、IMU、Micro SD カード スロット、リチウム バッテリー充電機能、豊富な周辺リソース、予約された USB、UART、I2C、GPIO インターフェイスを備え、柔軟な拡張機能を提供します。 ESP32-S3 に基づく HMI アプリケーションの迅速な開発には理想的な選択肢です。
[] 高性能 Xtensa 32 ビット LX7 デュアルコア プロセッサを搭載し、メイン周波数は最大 240MHz

[] 2.4GHz Wi-Fi および Bluetooth 5 (LE) をサポート、オンボード内部アンテナ、予約されたはんだ接合、外部アンテナとして設定可能

[] 内蔵 512KB SRAM および 384KB ROM、スタックされた 16MB フラッシュおよび 8MB PSRAM

[] オンボード 1.43 インチ AMOLED ディスプレイ、解像度 466 × 466、1670 万色

[] AMOLED スクリーンディスプレイは QSPI インターフェイスを使用、タッチは I2C インターフェイスを使用、静電容量式タッチ、割り込み出力をサポート

[] QMI8658 6 軸慣性測定ユニット (3 軸加速度、3 軸ジャイロスコープ) を搭載しており、運動姿勢、歩数カウントなどを検出できます。

[] オンボード PCF85063 RTC チップ、予約済み SH1.0 バッテリー スロット (充電をサポート) により、RTC 機能要件を簡単に実現できます

[] オンボード RST、BOOT サイド ボタン、BOOT カスタム ボタン機能をサポートし、開発と使用をより柔軟にします

[] オンボード 3.7V MX1.25 リチウム電池充電および放電インターフェイス

[] オンボード Micro SD カード スロット。外部 Micro SD カードに接続して写真やファイルを保存できます。

[] オンボード USB Type-C インターフェイス、電源供給とダウンロードのデバッグに使用でき、開発と使用に便利です

[] UART および I2C SH1.0 4PIN インターフェイスが導入され、2 × 14PIN 1.27mm 間隔のインターフェイスが予約されています

[] オプションのシェル、CNCシェルのデザインは絶妙で、インターフェイスの説明は明確にマークされており、全体の外観は美しく、持ち運びが簡単です。

AMOLED画面パラメータ

表示パネル	AMOLED	表示サイズ	1.43インチ
ディスプレイ解像度	466×466	表示色	1670万
ディスプレイの明るさ	350cd/㎡	対比	60000:1
通信インターフェース	QSPI	ドライバーIC	SH8601/C05300
触る	サポート	タッチIC	FT3168

【応用シナリオ】

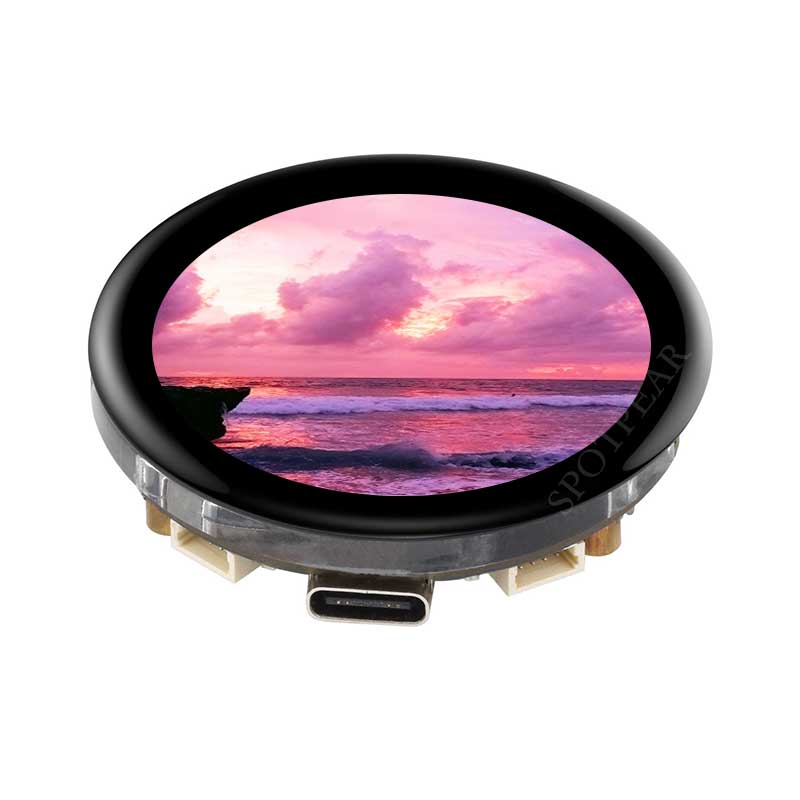

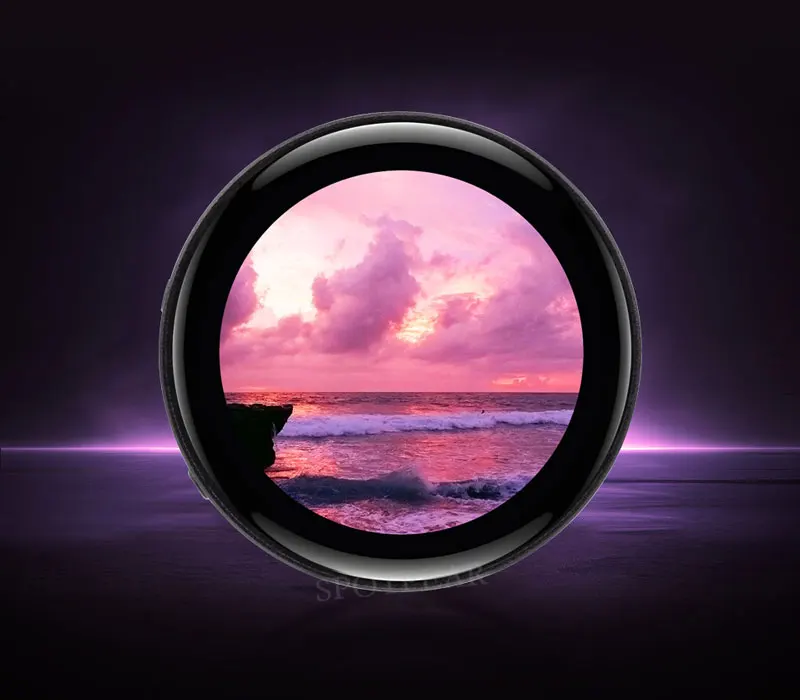

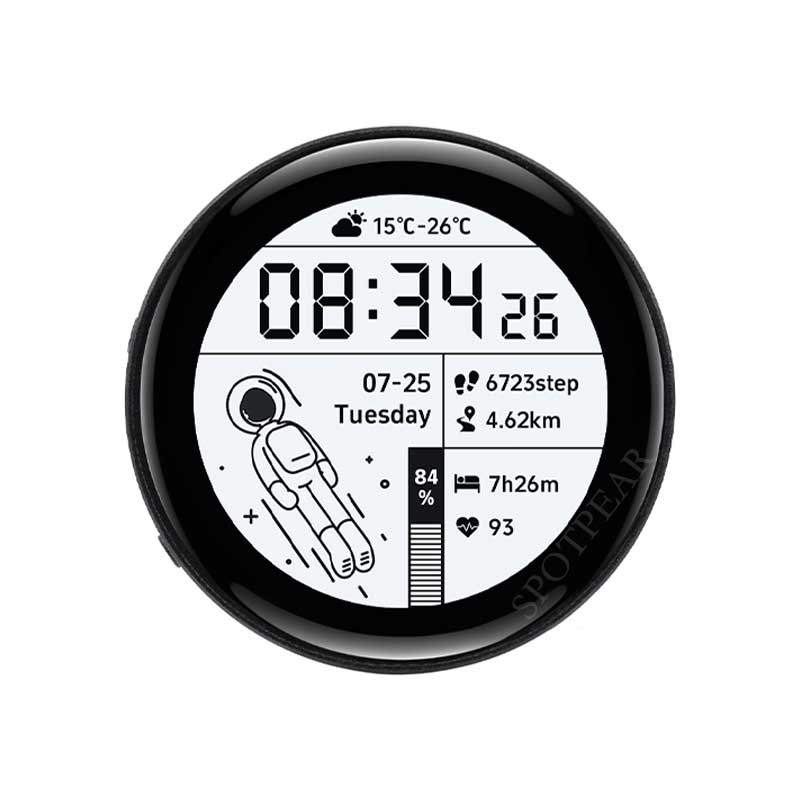

【AMOLEDスクリーン】

[]AMOLED is known as the next generation of display technology.従来のLCDスクリーンと比較して、より正確な光制御機能があり、より繊細な色と詳細を表示し、より鮮明な画像を表示します。

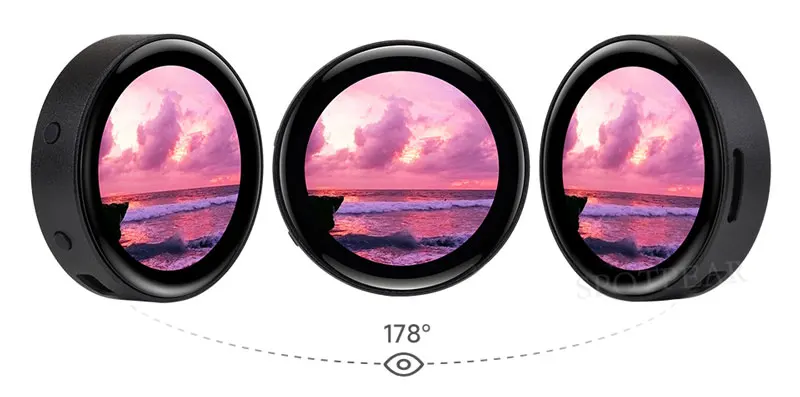

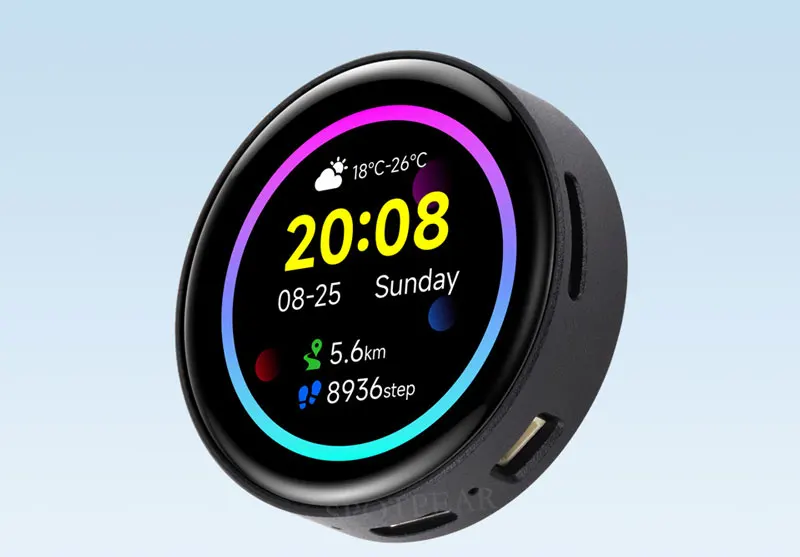

【広い視野角】

[]優れた表示パフォーマンス、1670万色、広視野角

【ESP-IDF、Arduino】

[] 完全な SDK とオープンソース チュートリアルが装備されているため、簡単に開始でき、アプリケーションにすぐに組み込むことができます。

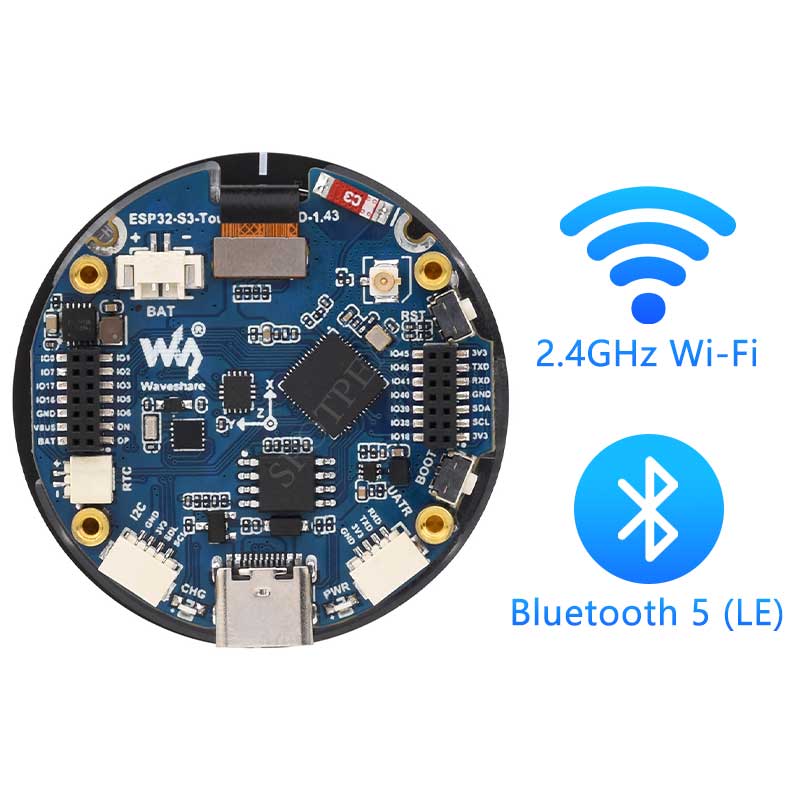

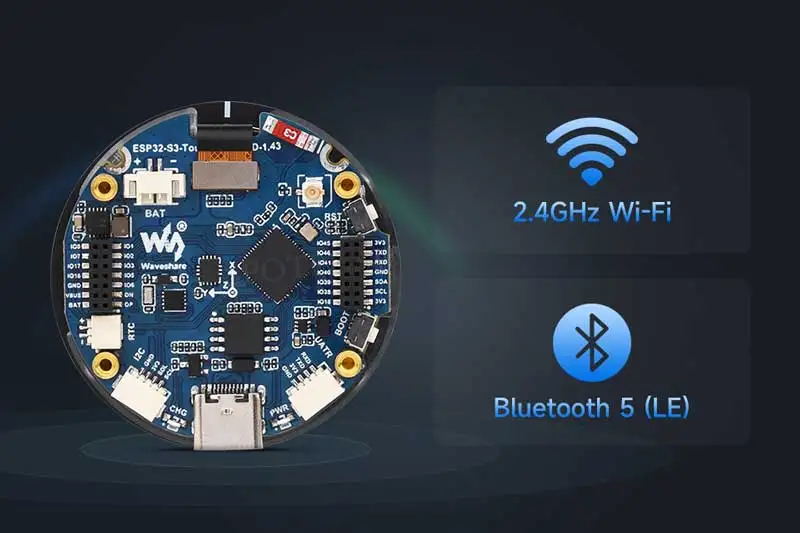

【Wi-FiとBLE5】

[] ESP32-S3 は 40MHz 帯域幅の 2.4GHz Wi-Fi (802.11 b/g/n) を統合し、その低電力 Bluetooth サブシステムは Bluetooth 5 (LE) および Bluetooth メッシュをサポートします

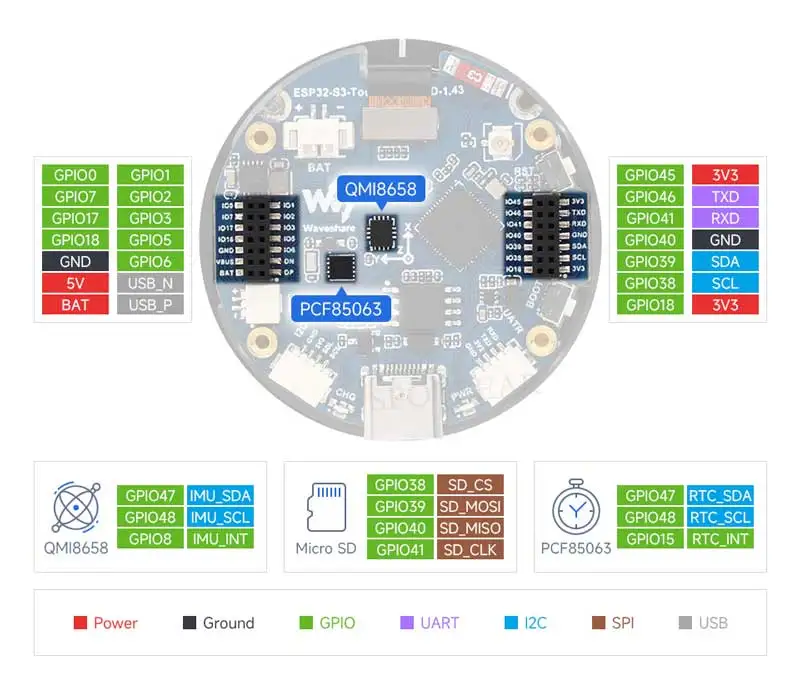

【インターフェース定義】

[] 拡張と開発を容易にするさまざまなインターフェイスを、より柔軟に提供します。

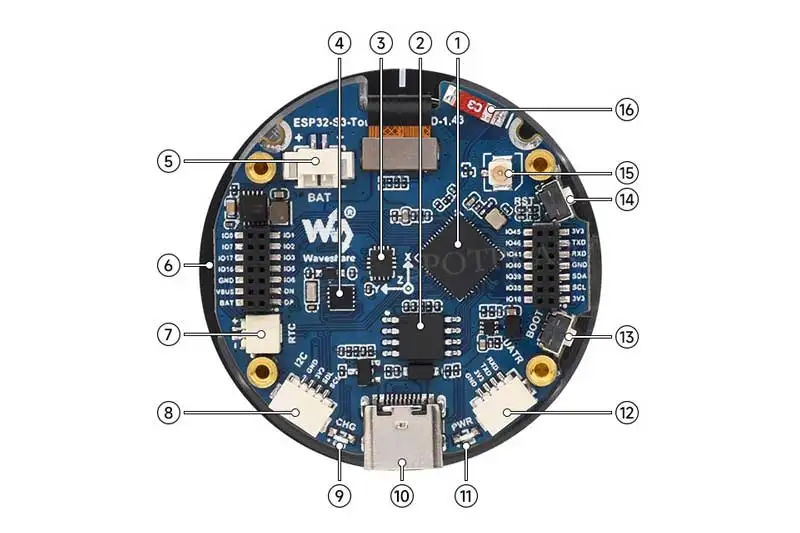

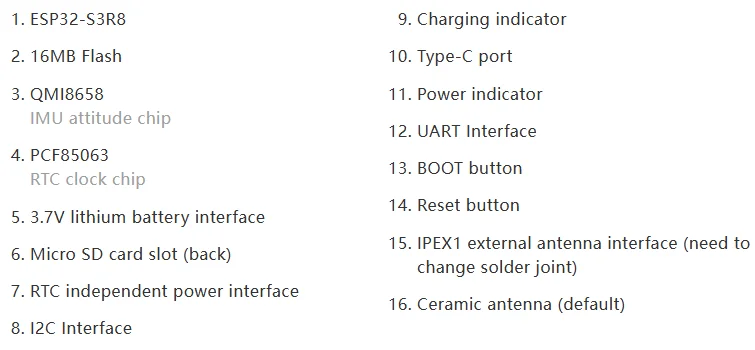

【リソース概要】

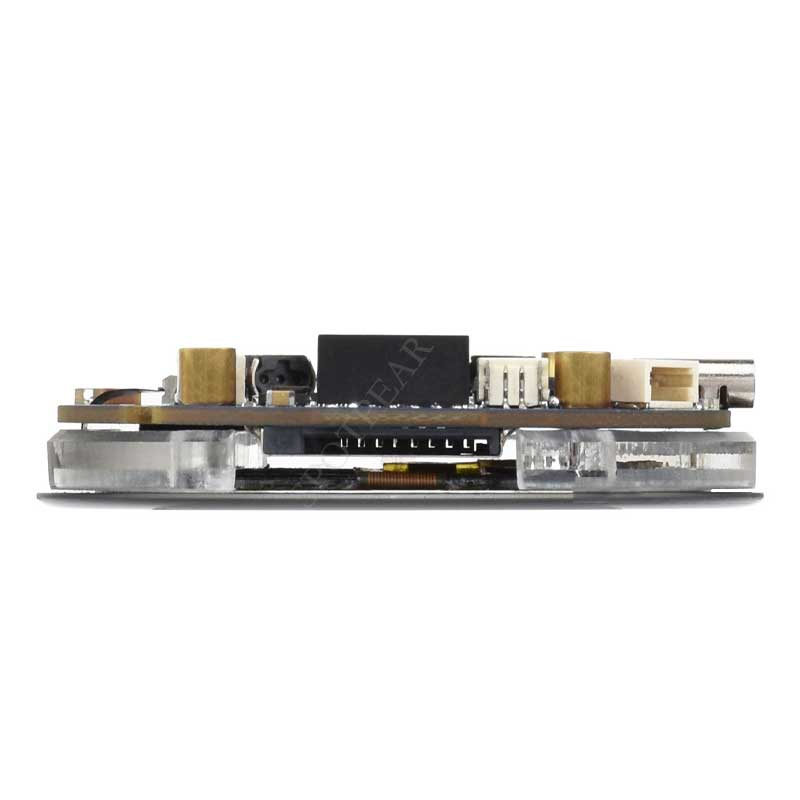

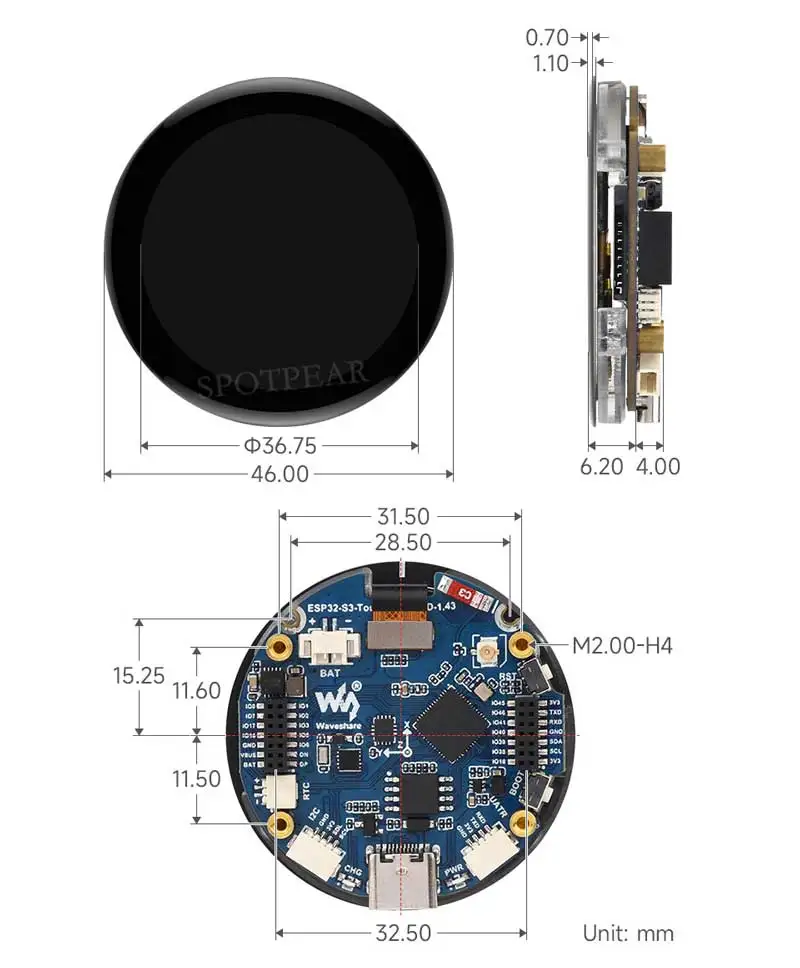

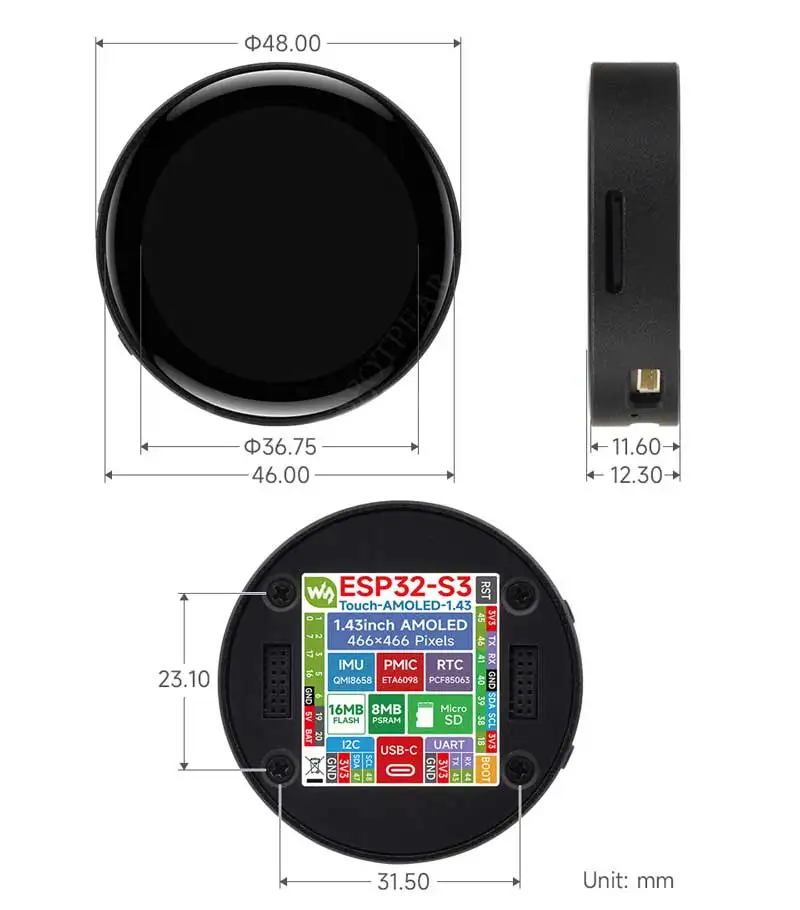

【サイズ】

[] ESP32-S3-Touch-AMOLED-1.43

[] ESP32-S3-Touch-AMOLED-1.43-B

【】ESP32-S3-Touch-AMOLED-1.43【ケース無し】

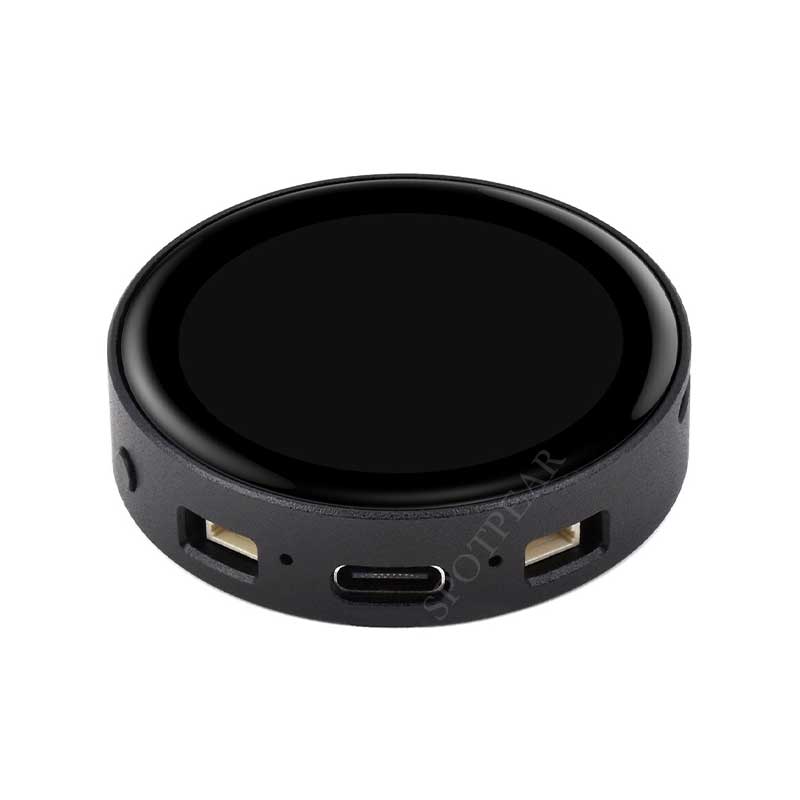

【】ESP32-S3-Touch-AMOLED-1.43-B【ケース付】
