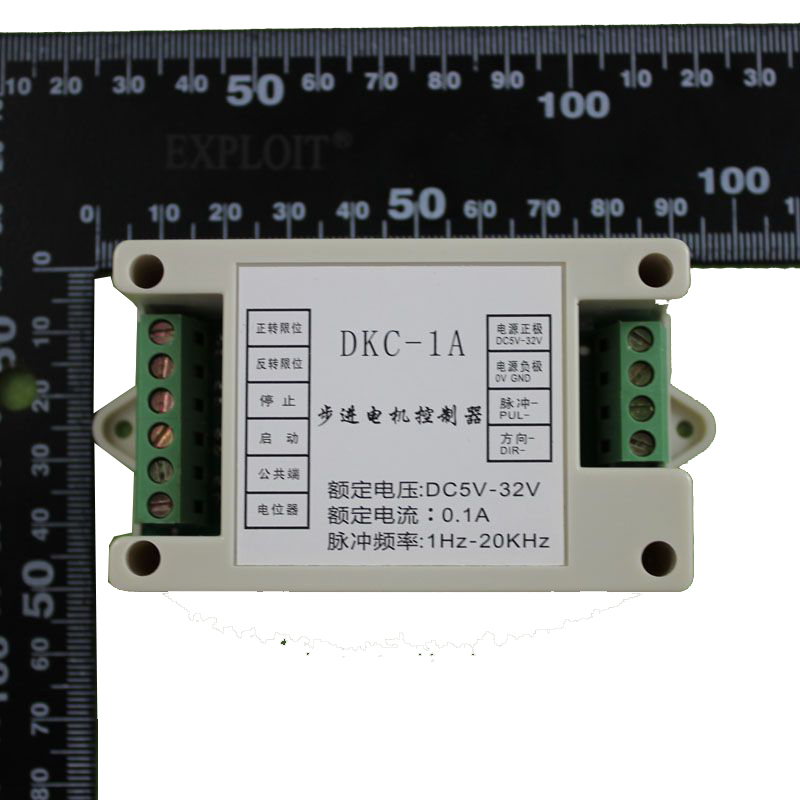

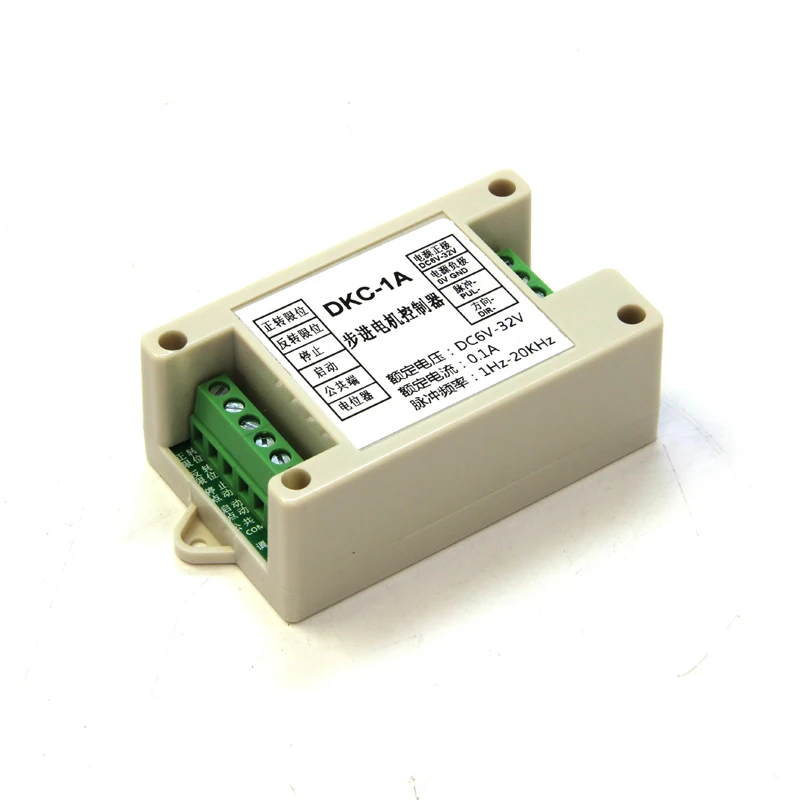

DKC1A ステッピングサーボモータードライブコントローラーパルスジェネレーターサーボ PLC
特徴
幅広い電圧入力、5 ～ 32DC。
電源逆方向保護、過電圧保護、過電流保護を備え、コントローラーの安全を保護します
信号入力ポイントは最下位レベルの入力です。
S字加速曲線
ピーク出力周波数は20K入力に達する可能性があります
すべての出力フォトカプラ絶縁
オンボードポテンショメータ速度調整、外部ポテンショメータ速度調整は自動的に切り替わります
さまざまな機能、簡単な設定、実用的な機能、ボリューム5 * 8.2CM
機能モードは次のとおりです。
1: 自動往復モード
2: シングルラウンドトリップモード
3: シングルトリガーモード
4: ジョグモード
制御アプリケーション 1: (自動往復モード)
1 デバイスは点 A と点 B の間を往復します。
機器の電源がオンになると、外部トリガーが動作を開始します。装置は、A 点の前進限界まで運転した後、自動的に B 点の後退限界まで後進し、その後、A 点まで前進運転します。モーターは、停止がトリガーされるまで動作を停止します。
パラメータ設定:

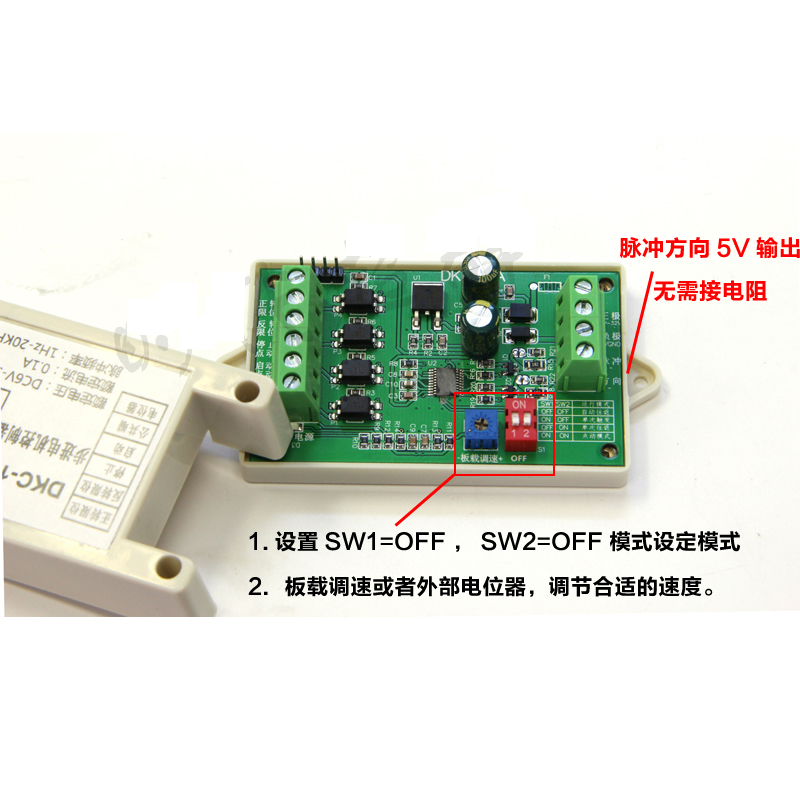

1. SW1=OFF、sw2=OFF（自動往復モード）に設定します。
2. オンボード速度制御または外部ポテンショメータで、適切な速度を調整します。
制御アプリケーション 2: (シングル トリガー モード)
1 A 点から B 点まで移動したところで装置が停止します。再度装置を起動し、B 点から A 点まで停止します。
デバイスの電源がオンになった後、外部トリガーが実行を開始し、デバイスは点 A から開始し、デバイスが点 B の正転限界まで動作すると、デバイスは動作を停止します。再度開始すると、デバイスはポイント B からポイント A までトリガーされた後に停止します。 開始 A-
パラメータ設定:
1. SW1=OFF、sw2=ON（シングルトリガモード）に設定します。
2. オンボード速度制御または外部ポテンショメータで、適切な速度を調整します。
制御アプリケーション 3: (シングル往復モード)
1 A点からB点に移動して停止した後、A点に戻ります。
装置の電源を投入後、外部トリガがかかりA点から装置が始動し、B点の前進限まで運転すると逆転し、A点に到達するとモータが停止します。一度完了
あ-
パラメータ設定:
1. SW1=ON、sw2=OFF（シングル往復モード）に設定します。
2. オンボード速度制御または外部ポテンショメータで、適切な速度を調整します。
制御アプリケーション 4: (ジョグモード)
1 を完全に押し込むと、外部スイッチ コントローラが始動、停止、前進、後進します。
デバイスの電源を入れた後、スタート入力端子にモーターの最下位レベルを与えて正転させます。
最下位レベルが解除され、モーターが停止します。
停止入力端子の下段を与えるとモータが逆転し、下段が解除されモータが停止します。
パラメータ設定:
1 SW1=ON、sw2=ON（ジョグモード）に設定します。
2. 適切な速度を調整するためのボード速度調整または外部ポテンショメータ。
