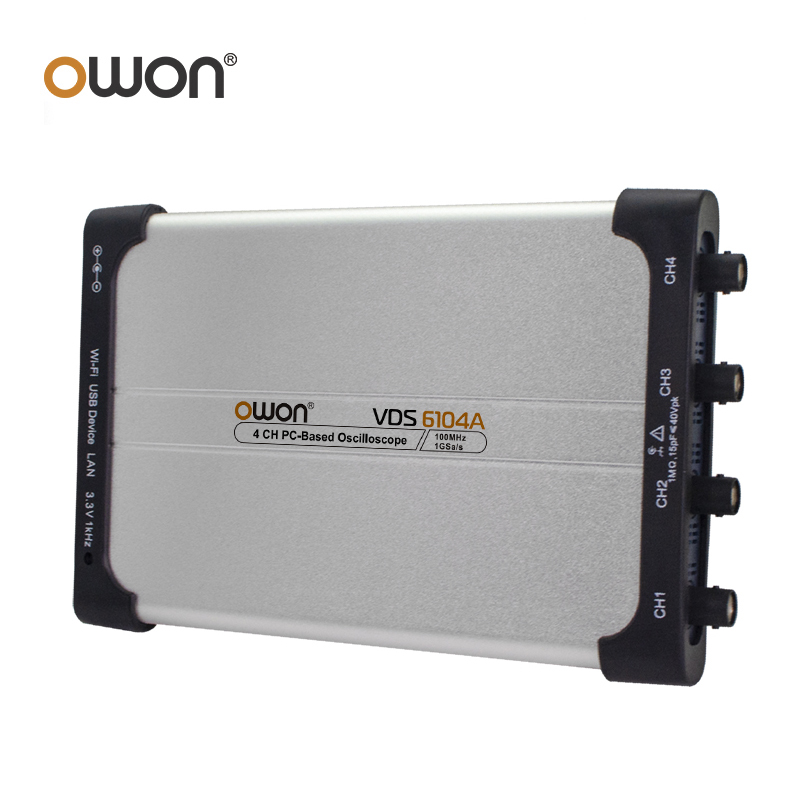

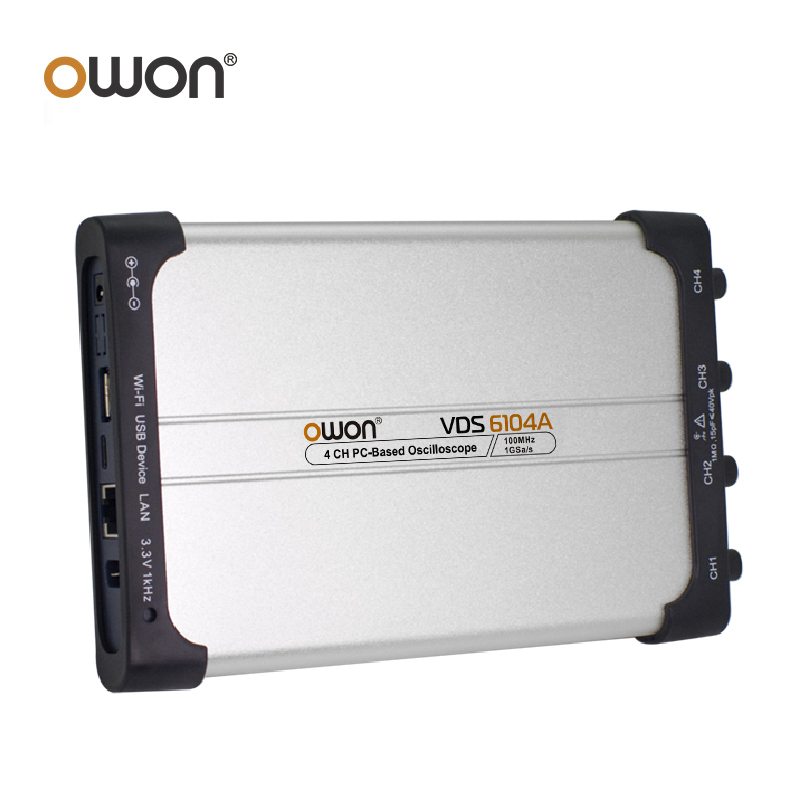

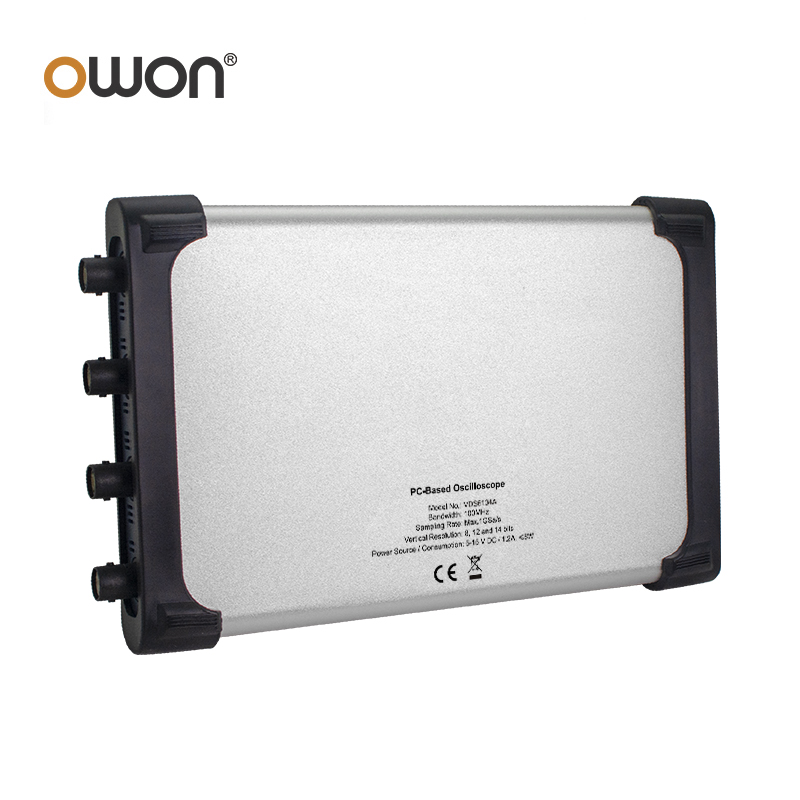

OWON VDS6074A VDS6104A 14 ビット仮想 PC デジタルオシロスコープ 1Gsa/S 100Mhz 帯域幅 4CH ハンドヘルドポータブル USB オシロスコープ
VDS6000シリーズ4CHPCオシロスコープ
+ 4 チャンネルの超薄型デザイン
70MHz～100MHzの帯域幅、1GS/sのリアルタイムサンプルレート
最大10Mレコード長、最大14ビットの高分解能ADC
SCPI、LABVIEW対応
Windows / Linux / Android / Ios プラットフォームの二次開発をサポート
+ USB typ-c電源、より高速なデータ伝送、5-15vの幅広い電圧電源をサポート
Wi-Fi の無制限の送信がさらに便利になりました。
(Wi-Fiアクセサリが必要です)
WindowsおよびMac OS用のサポートソフトウェア
＋性能仕様
モデル | VDS6074 | VDS6104 | VDS6074A | VDS6104A | |||
帯域幅 | 70MHz | 100MHz | 70MHz | 100MHz | |||
チャネル | 4チャンネル | ||||||
サンプルレート | 1GSa/秒 | ||||||
水平スケール (s/div) | 1ns/div～100s/div、1～2～5ステップずつ | ||||||
サンプリングモード | 一般サンプリング、ピーク検出、平均化 | ||||||
レコード長 | 10M | ||||||
入力カップリング | DC、AC、GND | ||||||
入力インピーダンス | 1MΩ±2%、15pF±5pFと並列 | ||||||
タイムベース精度 | ±25ppm | ||||||
垂直方向の感度 | 2mV/div～5V/div | ||||||
垂直解像度 (A/D) | 8ビット | 8ビット/12ビット/14ビット | |||||
最大入力電圧 | 40V ピーク値（DC AC ピーク値） | ||||||
帯域幅の制限 | 20 MHz、全帯域幅 | ||||||
プローブ減衰率 | 1X、10X、100X、1000X | ||||||
チャンネル間の絶縁 | 50Hz: 100 : 1、10MHz: 40 : 1 | ||||||
補間 | 罪(x)/x | ||||||
単一帯域幅 | 全帯域幅 | ||||||
低周波応答 (ACカップリング、-3dB) | ≥5Hz（in BNC ） | ||||||
DCゲイン精度 | ±3% | ±2% | |||||
トリガータイプ | エッジ、パルス、ビデオ、スロープ、 | ||||||
ライン/フィールド周波数 (ビデオ) | NTSC、PAL、SECAM規格 | ||||||
トリガーモード | オート、ノーマル、シングル | ||||||
カーソル測定 | カーソル間△V、△T | ||||||
自動測定 | Vpp、Vmax、Vmin、Vtop、Vbase、Vamp、Vavg、Vrms、オーバーシュート、プリシュート、周波数、周期、立ち上がり時間、立ち下がり時間、遅延 A→B | ||||||
リサジュー図形 | 帯域幅 | 全帯域幅 | |||||
位相差 | ±3度 | ||||||
通信インターフェース | USB デバイス (Typ-c);USB ホスト; LAN、Wi-Fi（オプション） | ||||||
周波数カウンタ | サポート | ||||||
寸法（幅×高さ×奥行き） | 190mm×120mm×18mm | ||||||
デバイスの重量 | 約0.45kg | ||||||
、ディレイA→B
、幅、-幅、デューティ、-デューティ
