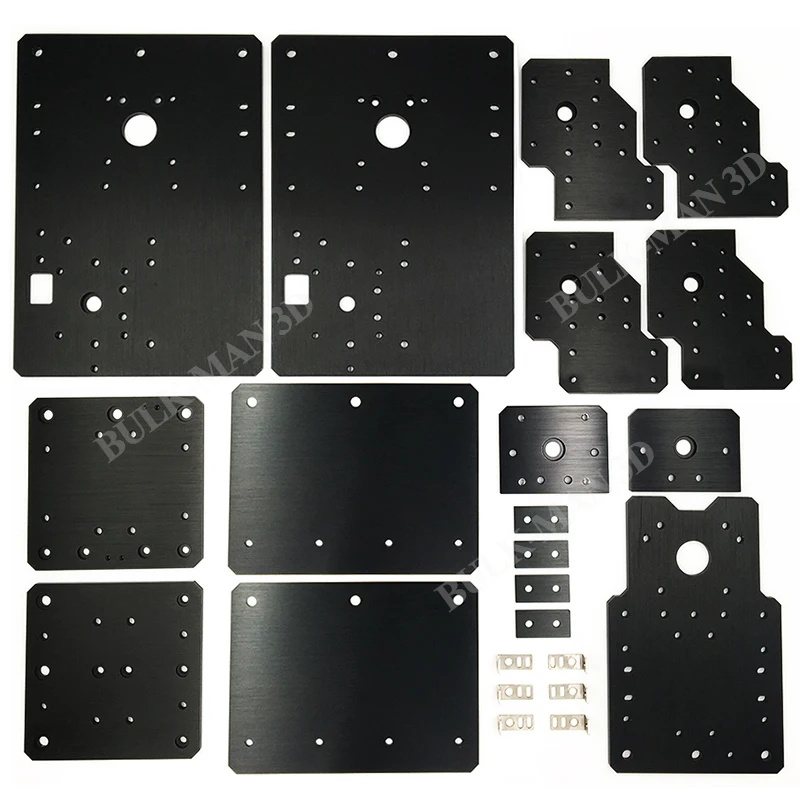

BulkMan3D WorkUltra CNC ルーターマシン V2.2 T8 親ネジテンションシステム 4 軸木材金属アクリルフライス彫刻 CNC

Z トラベルの説明

WorkUltra には 2 つのスポイラーボード サポート構成があります。 1 つはトラベルが 66 mm で、もう 1 つはトラベルが 106 mm です。 2 つの構成の理由は、機械が常に薄い材料を切断するために使用される場合、精度上の理由から、ワークピースをできるだけ Z アクチュエータに近づける方が良いためです。そのため、この場合、機械は 66 mm のより高いトラベル構成にセットアップする必要があります。より高い構成の Z トラベルは 66 mm で、12 mm のスポイラー ボードを使用すると、Z トラベルは 54 mm に減少します。この場合、54mm が機械に適合する材料の最大厚さです。選択した材料の最大切削深さを計算するには、次のようになります。
● 最大切り込み深さ = Z 移動 – 材料の厚さ

たとえば、12 mm のスポイラー ボードを使用したセットアップでは、最大 Z トラベルは 54 mm です。そのため、厚さ 30 mm の材料を切断する場合、最大切断深さは次のようになります。最大切断深さ = 54 – 30 = 24 mm。これは、30 mm の材料では、完全に切断することはできないことを意味します。完全に切断できる最大厚さは、Z トラベルの半分です。したがって、Z 移動量が 55mm の場合、完全に切断できる材料の最大厚さは 27mm になります。また、下側の構成では、完全に切断できる最大厚さは 47 mm です。

Z高さ

54mmまたは94mmのトラベル、27mmまたは47mmの作業可能な深さ、12mmのスポイラーボード付き。スポイラーボード サポートには 2 つの高さ構成があり、これらは各構成の最大値です。

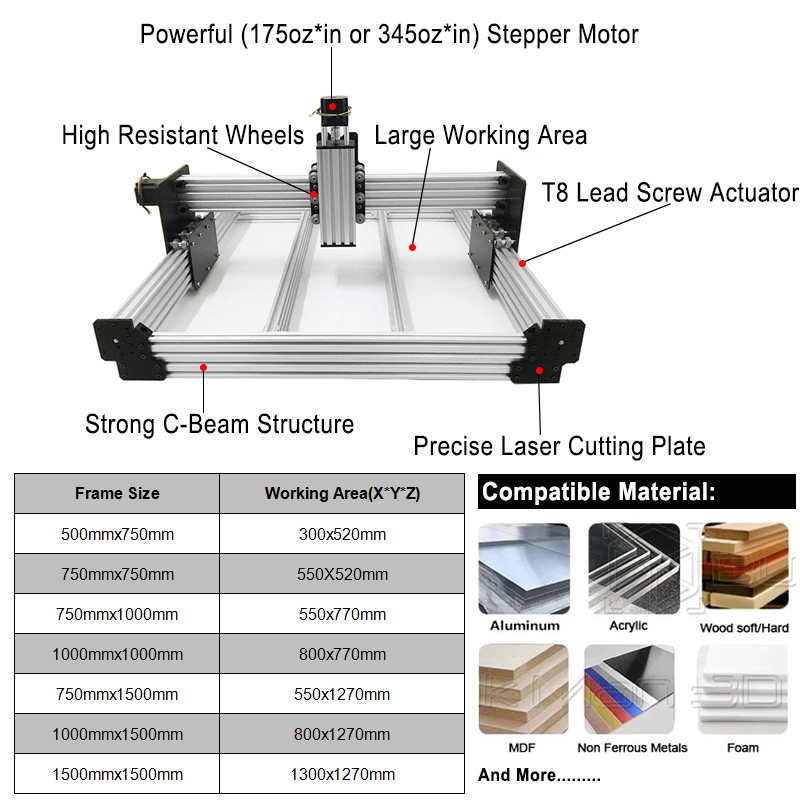

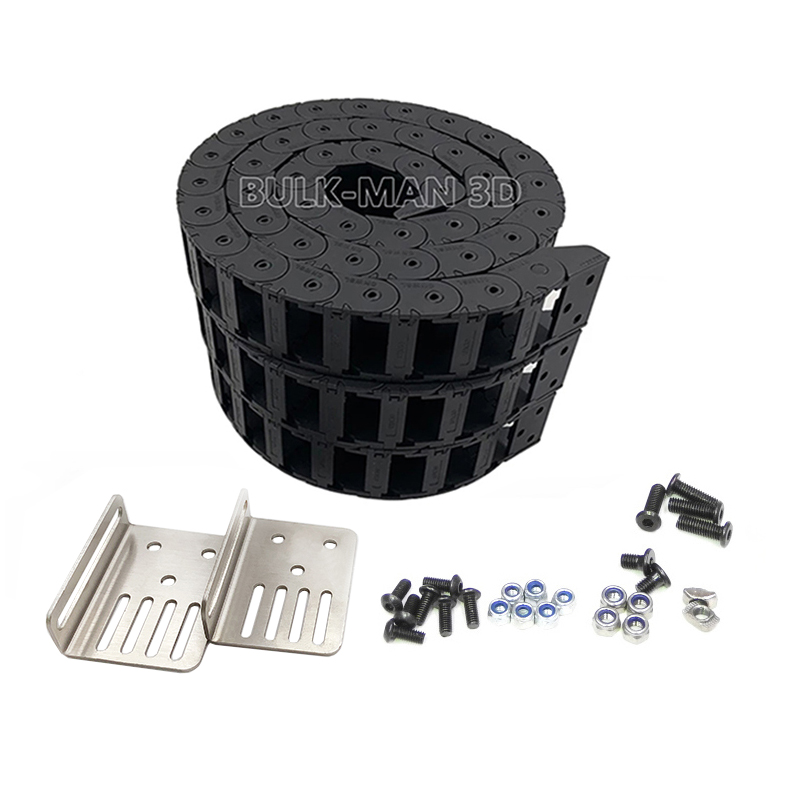

モーション
駆動システム - ACME リードスクリューまたは GT3 タイミングベルト

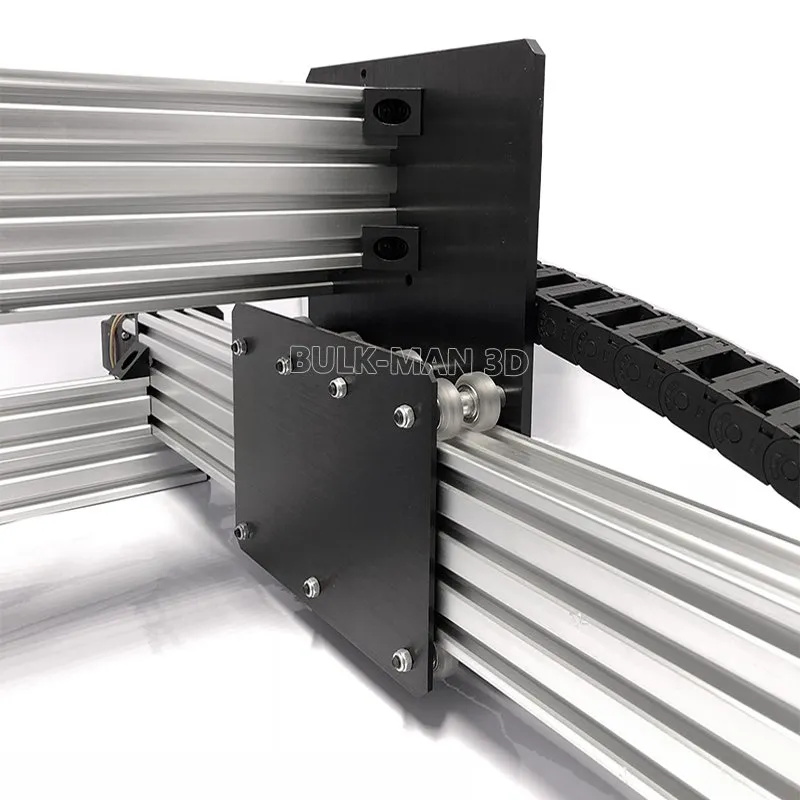

リニアガイド - 陽極酸化処理された C ビーム/V スロット押し出し上のポリカーボネート製ホイール。

モーター - NEMA23 (175oz*in または 345oz*in) ステッピングモーター (X、Y)

精度 - 0.05 – 0.10mm (ネジ駆動) または 0.10 – 0.20mm (ベルト駆動)

注記

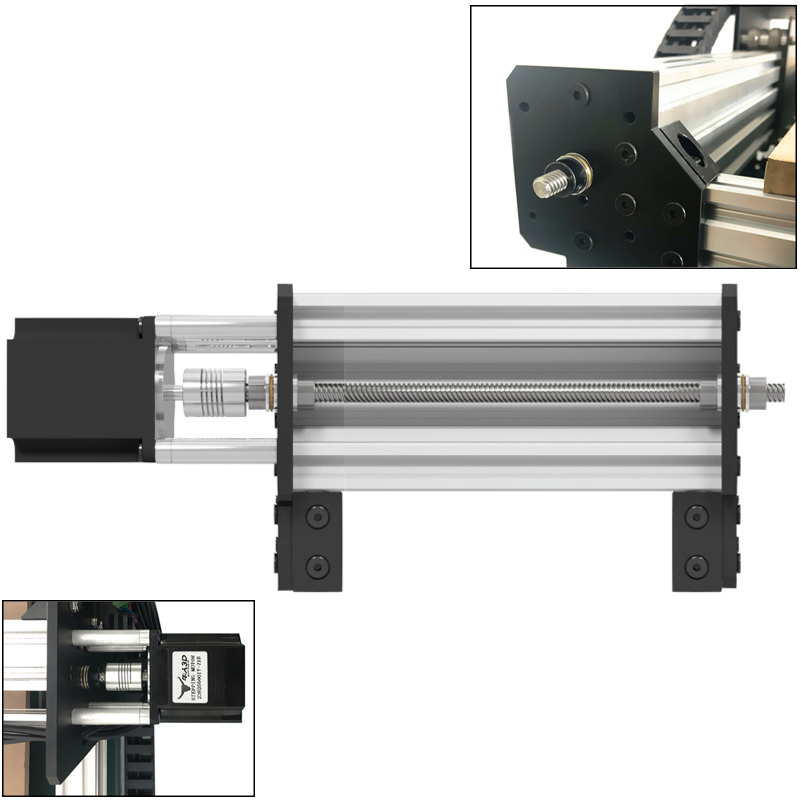

1000mm 以上の台形ネジの推奨最大速度は 400RPM です。

クレジット

「V-Slot」および「C-Beam」は、クリエイティブ コモンズ ライセンス「表示 - 継承」に基づいてリリースされた OpenBuilds LLC の登録商標です。
