FNIRSI-2C53T は、FNIRSI が発売した多用途で実用性の高いスリーインワン デュアル チャネル デジタル オシロスコープで、メンテナンスおよび研究業界の専門家向けに設計されています。このデバイスは、オシロスコープ、マルチメータ、信号発生器の機能を組み合わせています。このオシロスコープは、FPGA ARM ADC ハードウェア アーキテクチャを使用しており、250MS/s のサンプリング レート、50MHz のアナログ帯域幅、最大 ±400V のピーク電圧測定をサポートする統合高電圧保護モジュールを備えています。また、二次解析のための波形スクリーンショットの保存と表示もサポートしています。

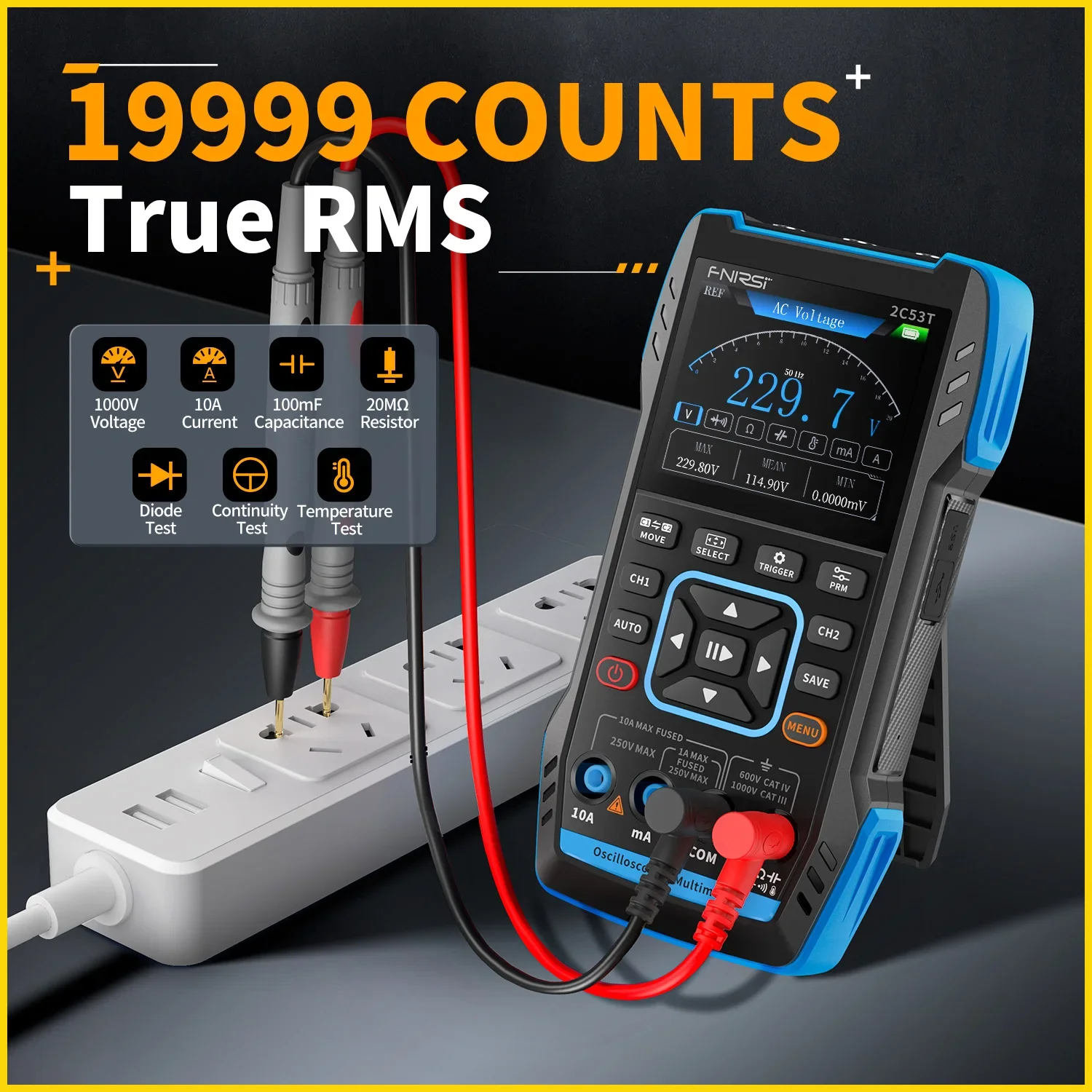

マルチメータ機能は 4.5 桁、19999 カウントの真の実効値を提供し、AC/DC 電圧および電流測定、静電容量、抵抗、ダイオード、導通測定をサポートしており、専門家、工場、学校、愛好家、または家庭での使用に理想的な多機能機器となっています。
内蔵のDDSファンクション信号発生器は、最大出力周波数50KHz、ステップサイズ1Hzで13種類のファンクション信号を出力できます。出力周波数、振幅、デューティサイクルは調整可能です。 2.8インチ320*240解像度の高解像度LCDスクリーンと、最大6時間のスタンバイ時間の内蔵3000mAh充電式リチウムバッテリーを備えています。コンパクトなサイズながら、より強力な実用機能と優れた携帯性をユーザーに提供します。
主な特徴:

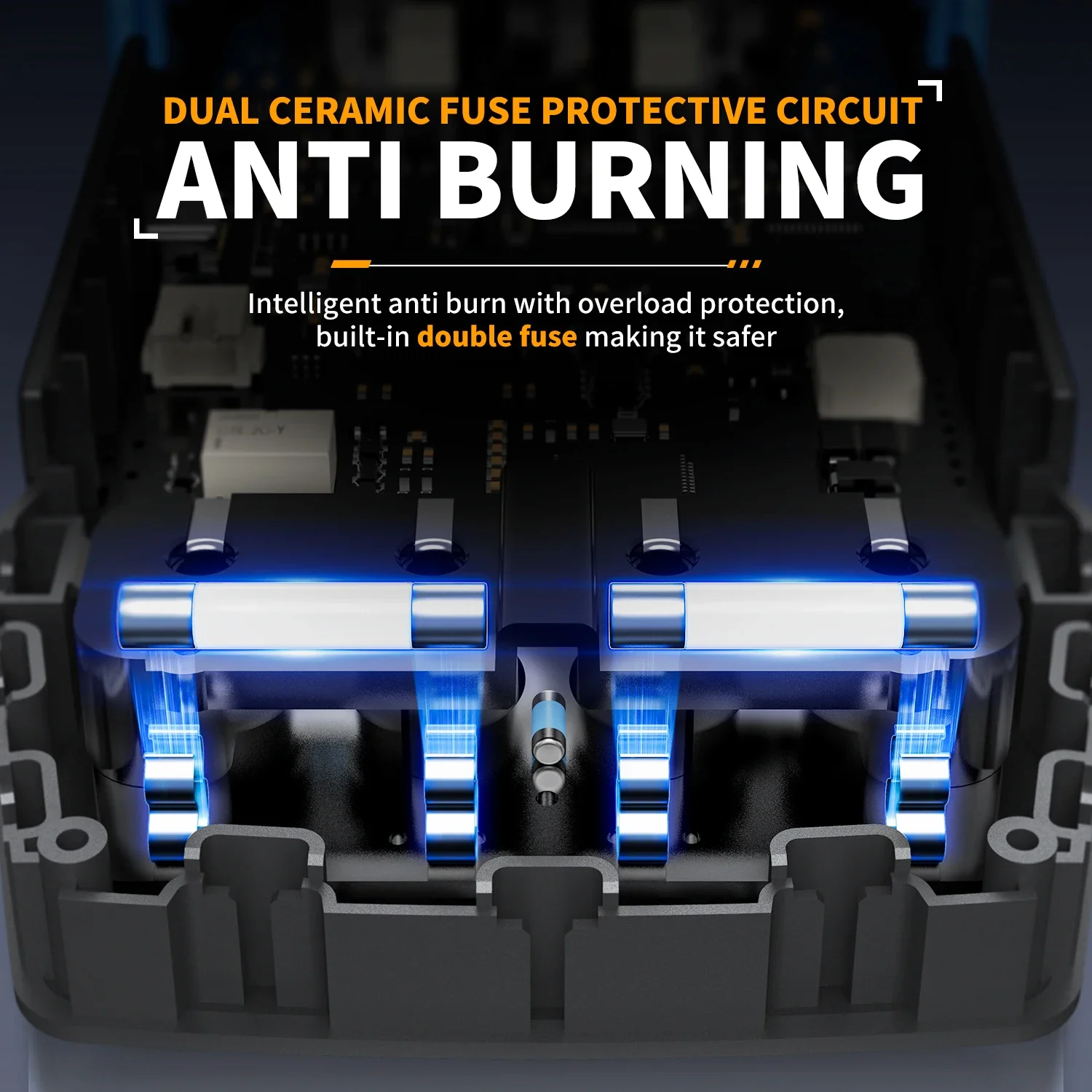

1焼き付き防止: デュアルセラミックヒューズ保護回路。過負荷保護機能を備えたインテリジェントな火傷防止機能、内蔵の二重ヒューズにより安全性が向上
優れたパフォーマンス: ハードウェア アーキテクチャには、デスクトップ コンピュータと同じ ARM FPGA 高速 ADC 方式が採用されていますが、コストは高くなります。これは通常の CPU 直接取得方式ではなく、波形の詳細を失うことなく、非常に強力な波形キャプチャ能力を備えた強力なトリガ システムを備えています。

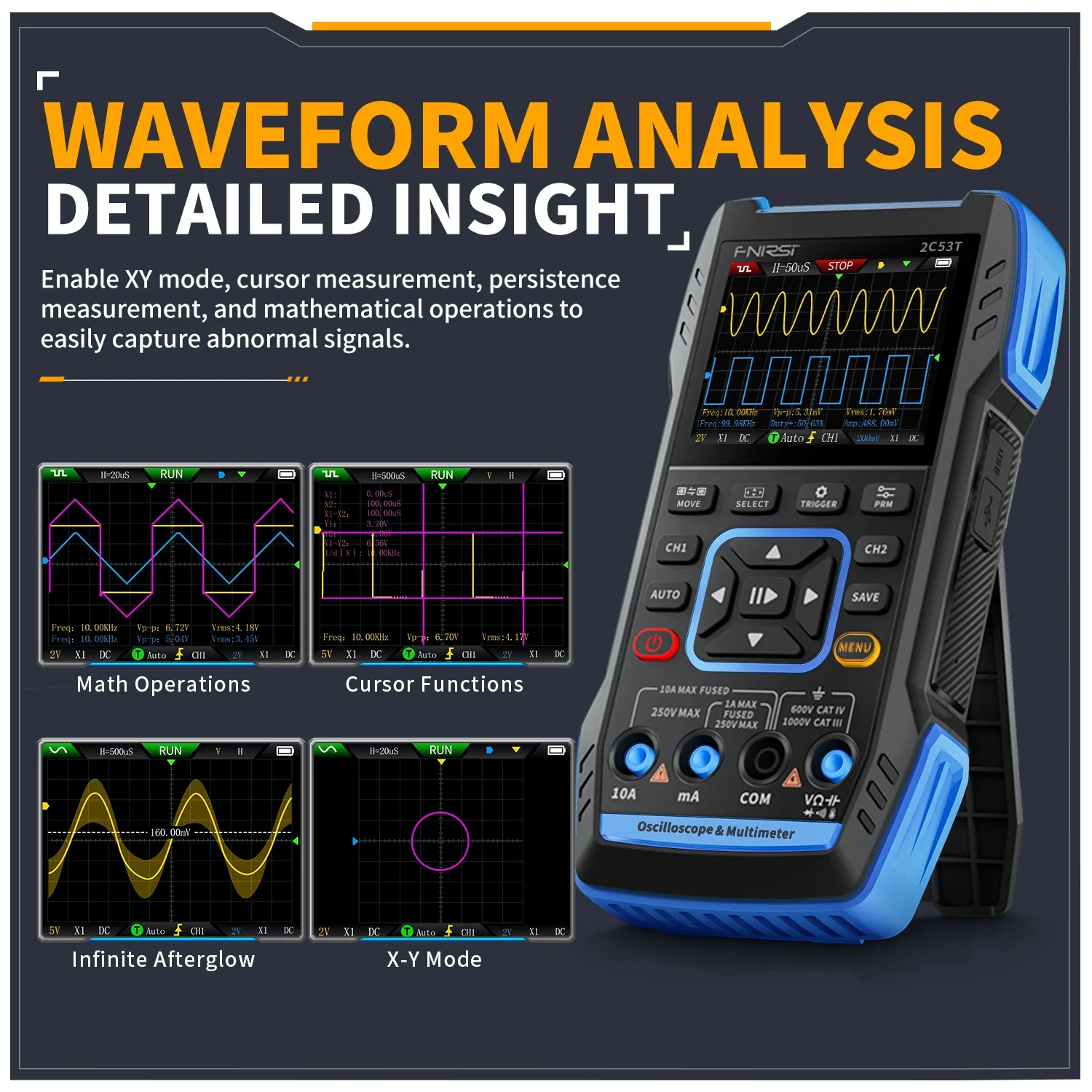

2波形詳細解析： XYモード、カーソル測定、持続性測定、数学演算などの高度な機能をサポートしており、異常信号を簡単に捕捉できます。二次解析に便利な波形の保存とエクスポートをサポートします。
3波形の保存と表示: ワンクリックで波形のスクリーンショットを保存します。保存された画像はオシロスコープで表示したり、コンピュータにエクスポートして二次解析を容易にすることができます。
基本パラメータ
製品型番：2C53T
ディスプレイ：2.8インチHDカラースクリーン
充電仕様：TYPE-C（5V/1A）
バッテリー: 3000mAh リチウム電池

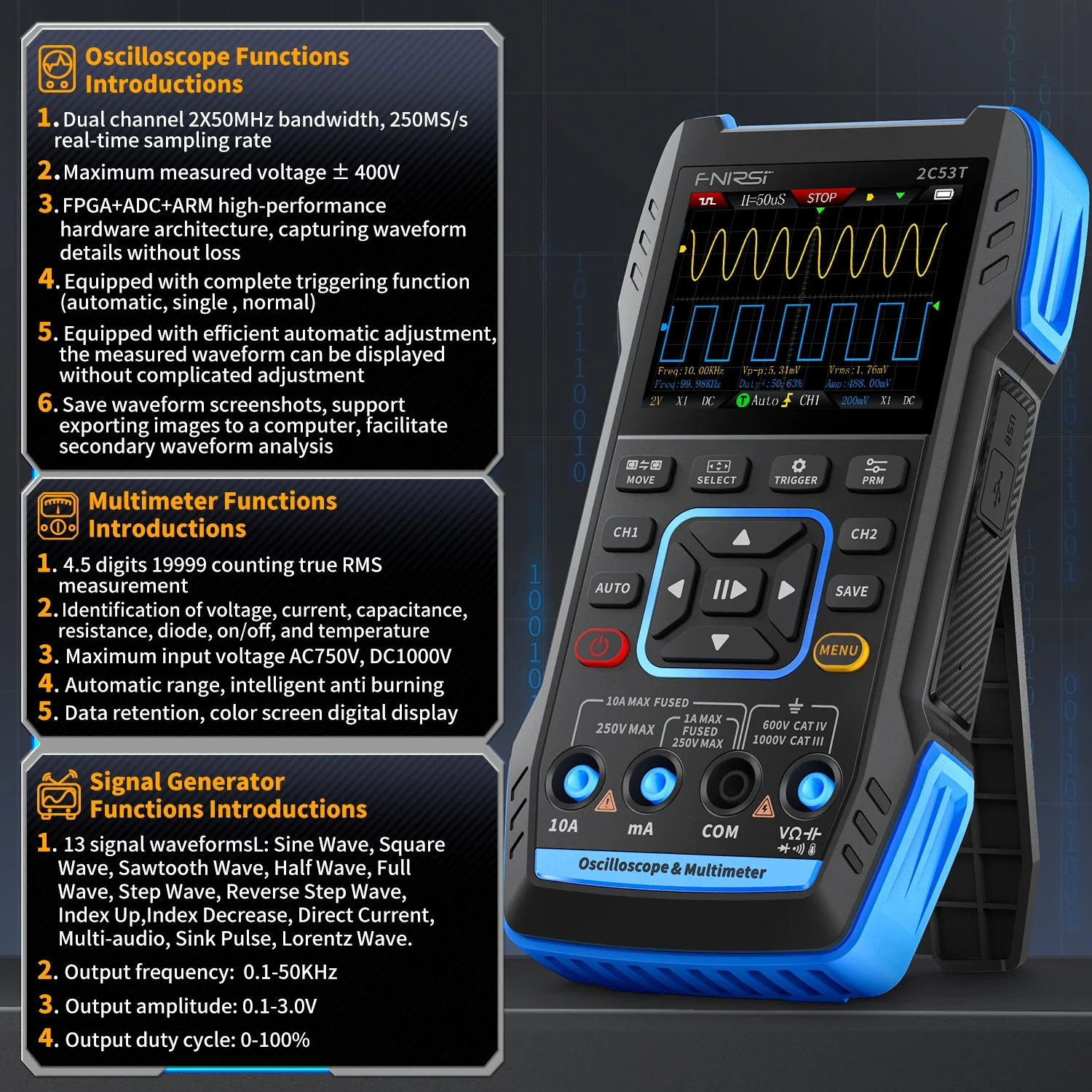

オシロスコープのパラメータ

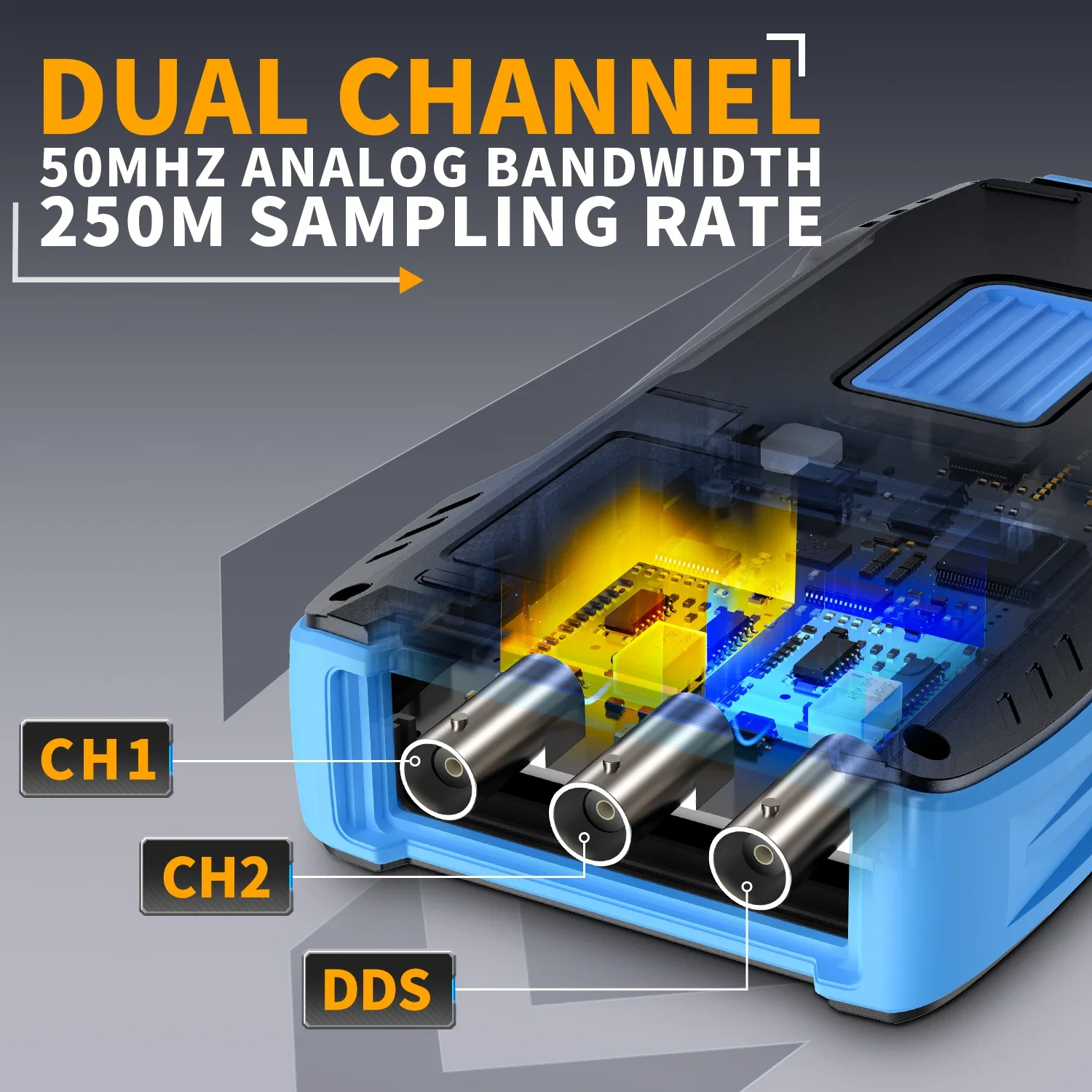

チャンネル: デュアルチャンネル
サンプルレート: 250MS/秒
アナログ帯域幅: 50M(デュアルチャンネル独立50M)
ストレージの深さ: 1Kポイント
インピーダンス：1MΩ
タイムベース範囲：10ns～20s
垂直感度：10mV/div-10V/div（X1）
最大測定電圧：±400V
トリガーモード：AUTO/ノーマル/シングル
トリガータイプ：立ち上がりエッジ、立ち下がりエッジ
表示モード：Y-T/ローリング/X-Y
結合方式：AC/DC
持続性：OFF、500ms、1s、∞
数学：8つの基本演算FFT
波形スクリーンショット保存：対応
波形イメージのエクスポート：対応
カーソル計測：対応
マルチメーターパラメータ
直流電圧：1.9999V/19.999V/199.99V/1000V
交流電圧：1.9999V/19.999V/199.99V/750.0V
直流電流：19.999mA/199.99mA/1.9999A/9.999A
交流電流：19.999mA/199.99mA/1.9999A/9.999A
抵抗：19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ、1.9999KΩ/199.99Ω
静電容量: 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF/9.999mF/99.99mF
温度：（-55〜1300℃）/（-67〜2372℉）
ダイオード: はい
導通テスト: はい
信号発生器パラメータ
1.13信号波形：出力波形：正弦波、矩形波、ノコギリ波、半波、全波、正ステップ波、逆ステップ波、指数上昇、指数下降、DC、マルチオーディオ、シンカーパルス、ローレンツ波
2.出力周波数: 0-50KHZ
3.出力振幅: 0-3V
4. 出力デューティサイクル: 0-100%
NO.1 2C53T スタンダード
2C53T オシロスコープ *1
10X P6100 プローブ *1
ワニ口クリッププローブ * 1
マルチメータプローブ*1
充電ケーブル*1
収納袋*1
ユーザーマニュアル*1
梱包箱*1
NO.2 2C53T フルセット
2C53T オシロスコープ *1
10X P6100 プローブ *2
ワニ口クリッププローブ * 1
マルチメータプローブ*1
充電ケーブル*1
収納袋*1
ユーザーマニュアル*1
梱包箱*1
