1.69 インチ SPI 液晶画面ディスプレイモジュール Arduino STM32 RPi ラズベリーパイゼロ 2 ワット 3 モデル B 5 4B ボードプログラミングアクセサリー
価格:
$12.60
/Pc
払い戻し:
シェア:
売れ筋商品
パッケージ内容 ：
1.69インチLCDモジュールx1
8Pinケーブル×1
WIKI英語マニュアル：
1.69インチ
LCDディスプレイモジュール
組み込みST7789V2ドライバチップ、SPIインタフェースを使用
Raspberry Pi、Arduino、STM32 などのサンプルが付属しています。
240
SPI インターフェイス、必要な IO ピンを最小限に抑え、Raspberry Pi/Arduino/STM32 などのコントローラー ボードをサポート
WIKI (Raspberry Pi/Arduino/STM32の例)
仕様
動作電圧 |
3.3V / 5V |
解決 |
240 |
通信インターフェース |
4線式SPI |
表示サイズ |
27.97 |
表示パネル |
IPS |
ピクセルサイズ |
0.11655 |
ドライバ |
ST7789V2 |
モジュールサイズ |
31.50 |
オンボード電圧変換器
3.3V / 5V電源入力に対応
オンボードSPI制御インターフェース
Raspberry Pi / Arduino / STM32などのコントローラーボードで使用

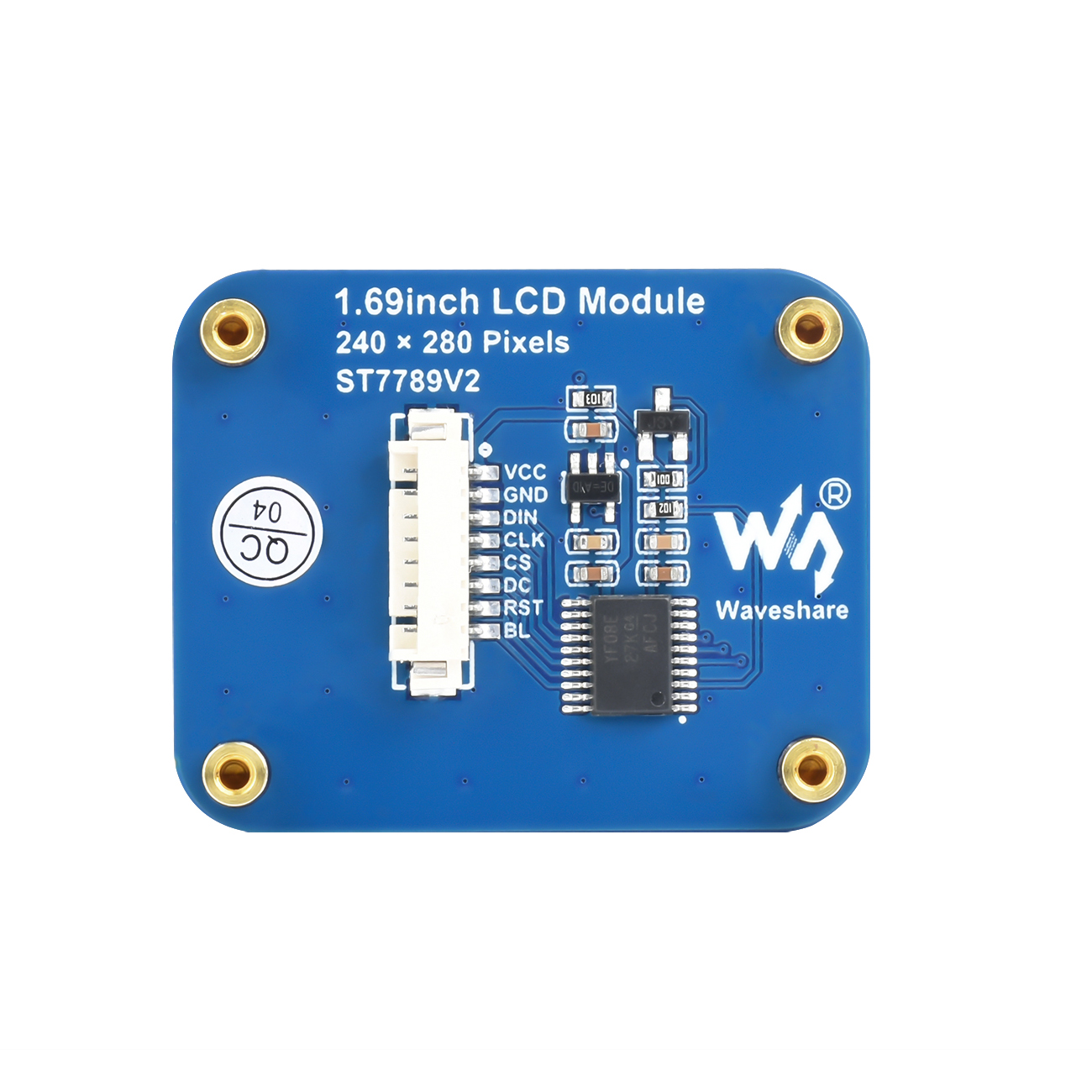

VCC |
電源（3.3V / 5V入力） |
グランド |
地面 |
から |
SPIデータ入力 |
CLK |
SPIクロック入力 |
CS |
チップ選択、ローアクティブ |
直流 |
データ/コマンド選択 (データの場合は High、コマンドの場合は Low) |
RST |
リセット、ローアクティブ |
BL |
バックライト |

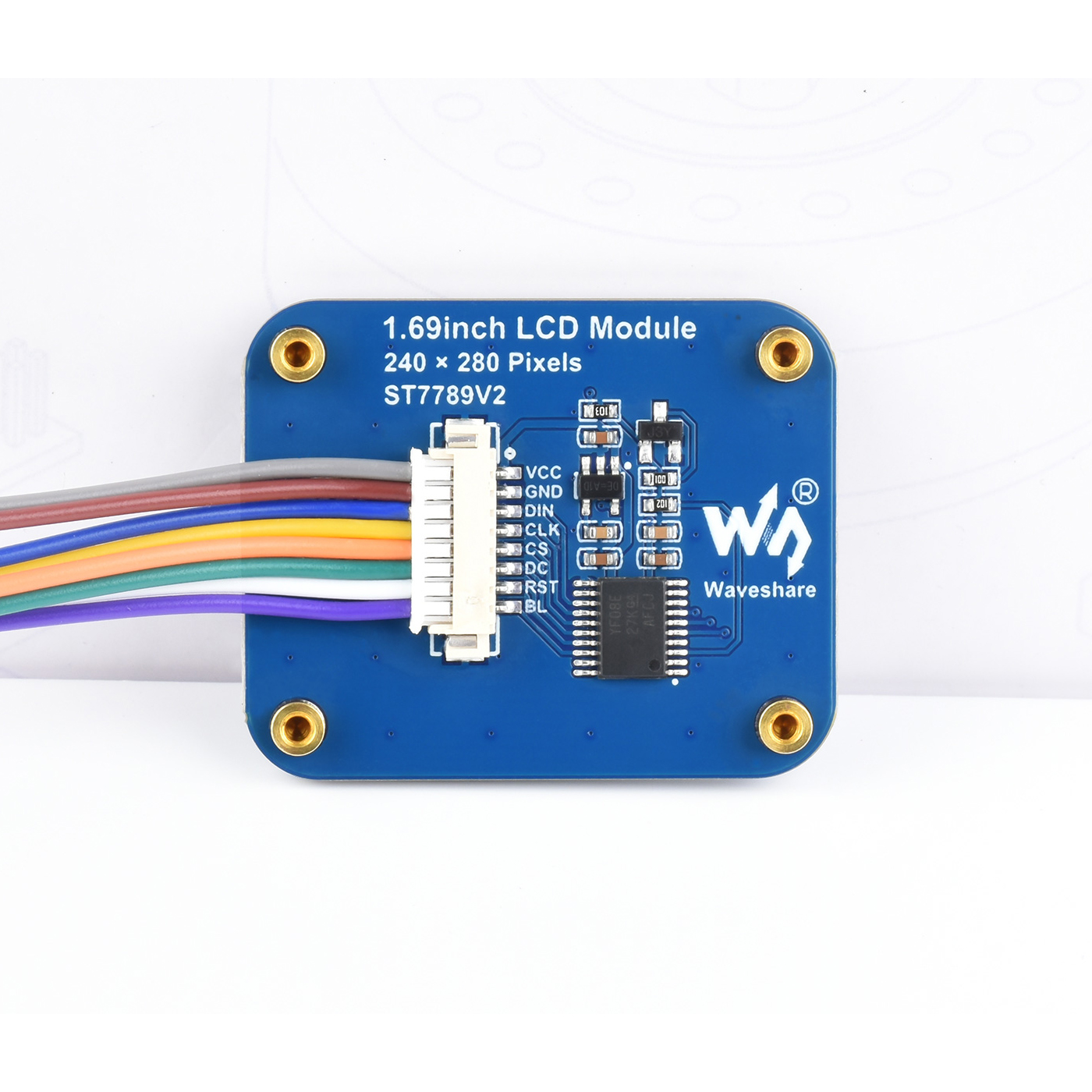

ハードウェア接続
ラズベリーパイと接続する
Arduinoボードと接続する
STM32との接続
使用例

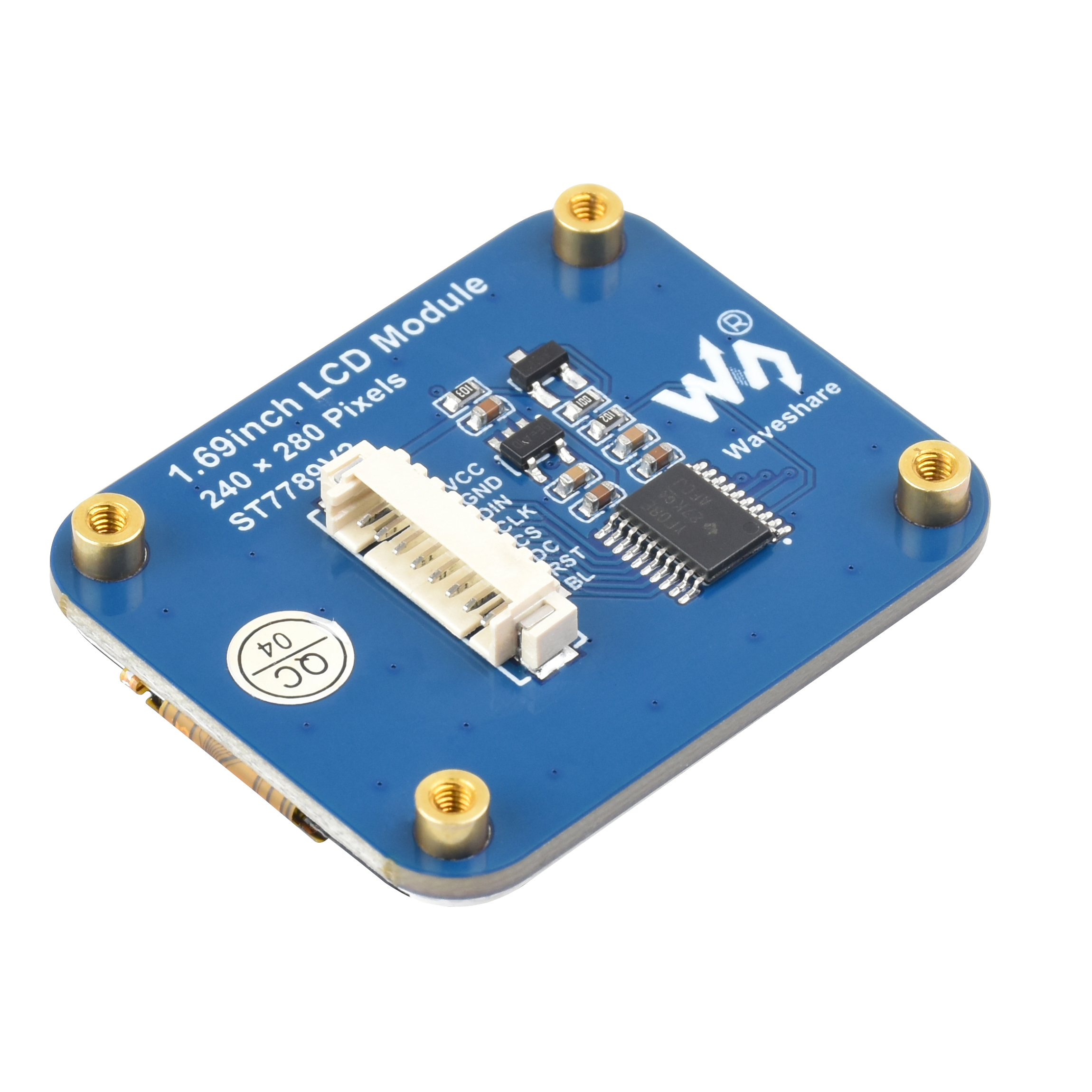

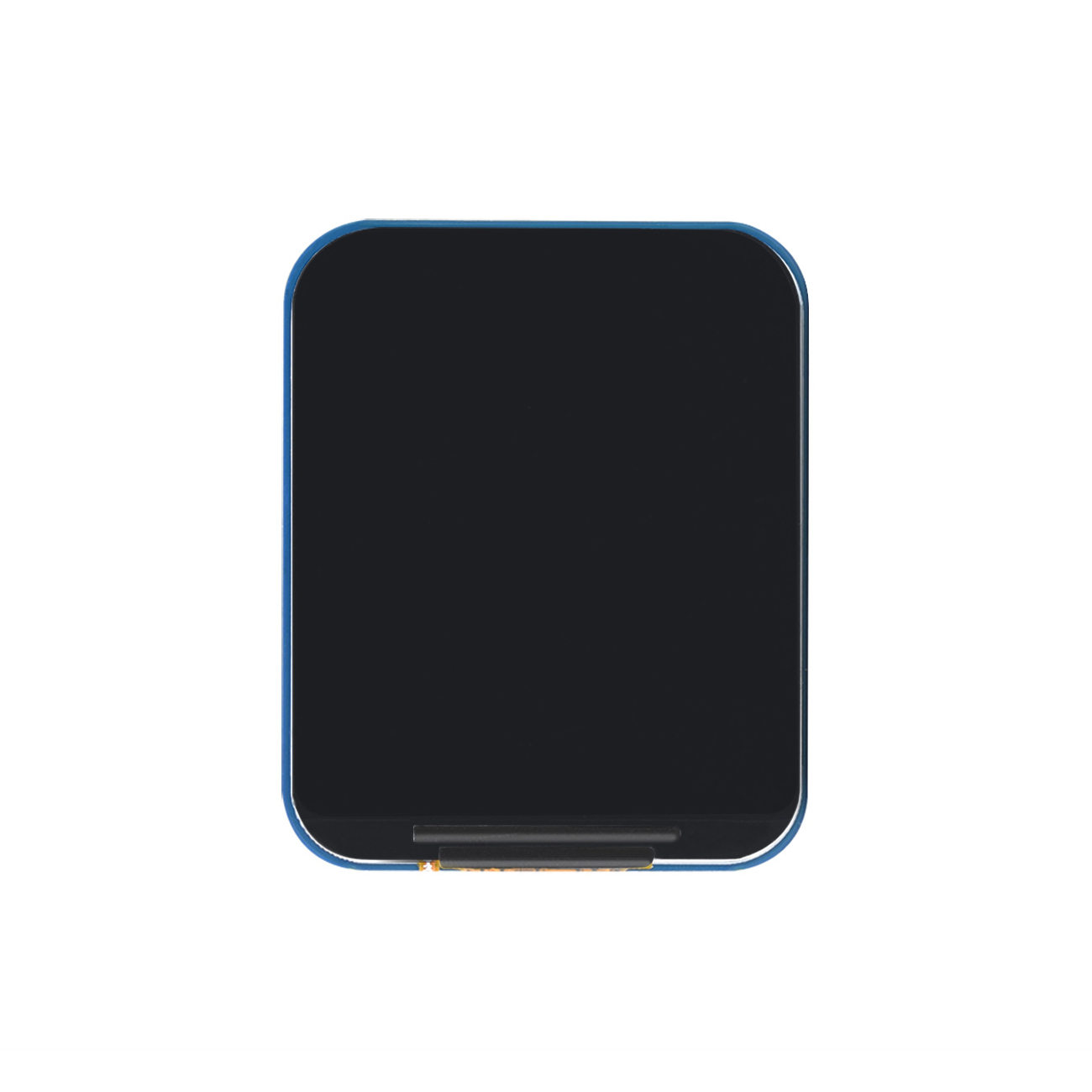

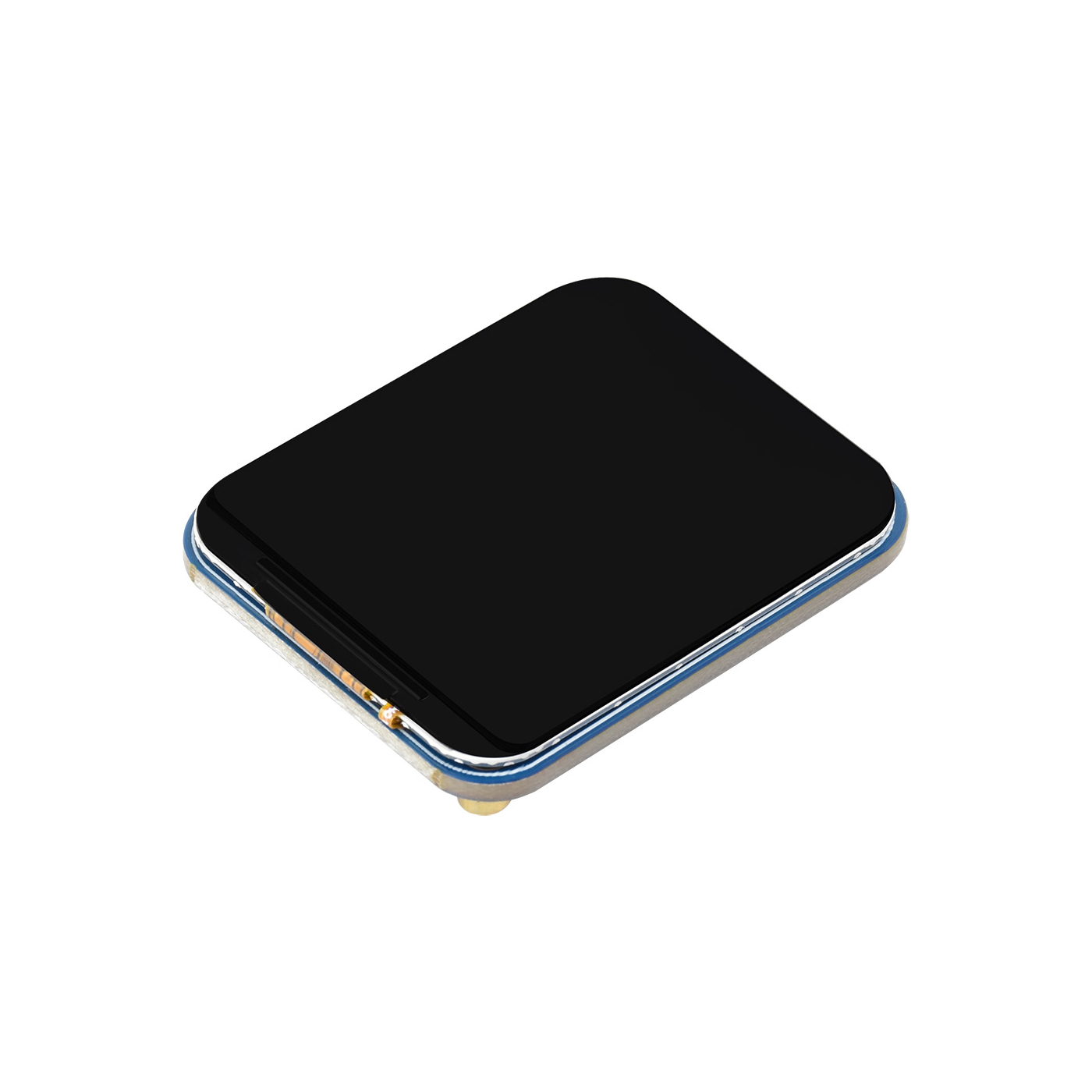

製品ショー
外形寸法
