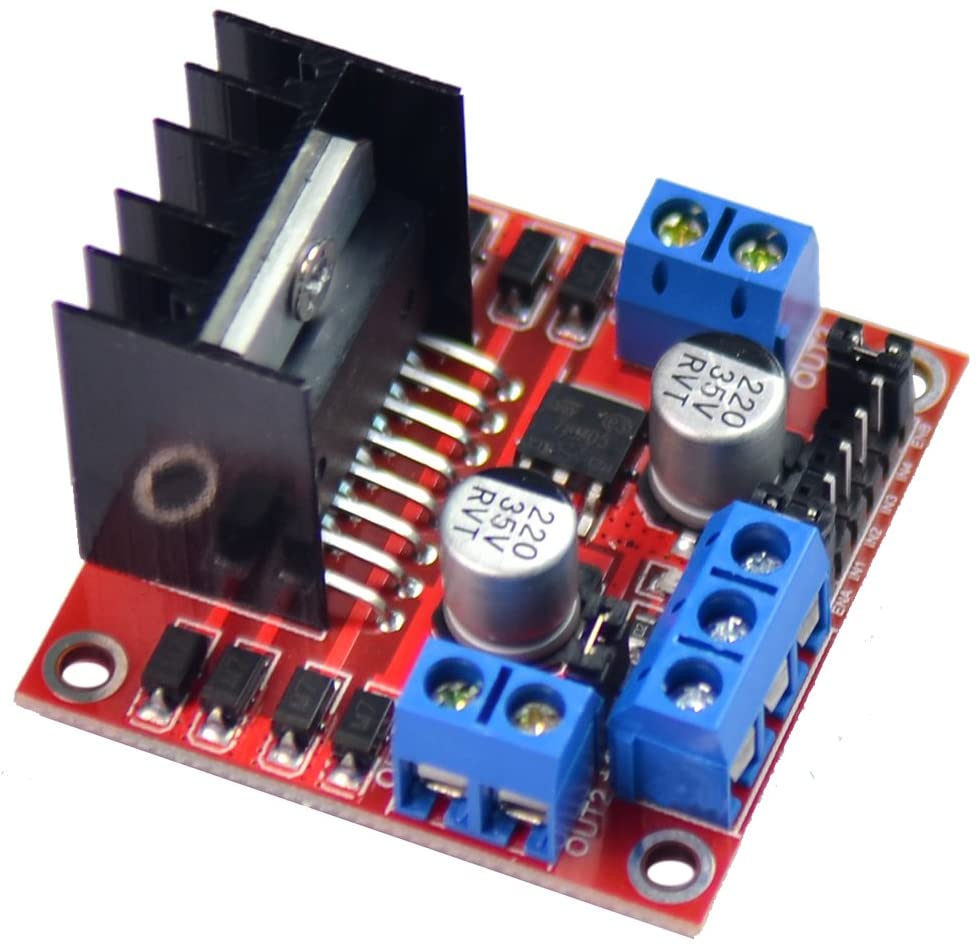

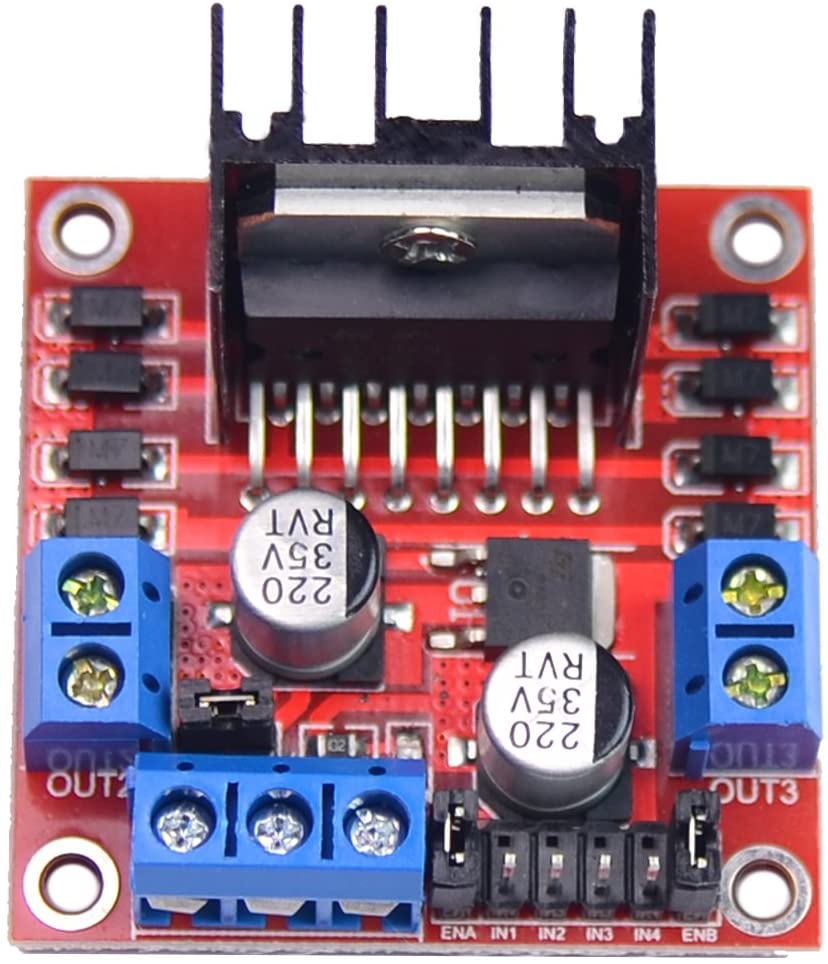

L298N モータードライブコントローラーボードモジュールデュアル H ブリッジ DC ステッピングモータードライバー Arduino Raspberry Pi スマートロボットカー用
知らせ
* L298N h ブリッジ モーター コントローラー動作モードは、より高い作業効率を生み出します。L298N をメイン チップとして、ST コーポレーションが生産しています。 2 相ステッピング モーター 1 台、4 相ステッピング モーター 1 台、または DC モーター 2 台を駆動できます。
* 電圧安定化チップの損傷を避けるため、12V を超える駆動電圧を使用する場合は、外部 5V ロジック電源を使用してください。

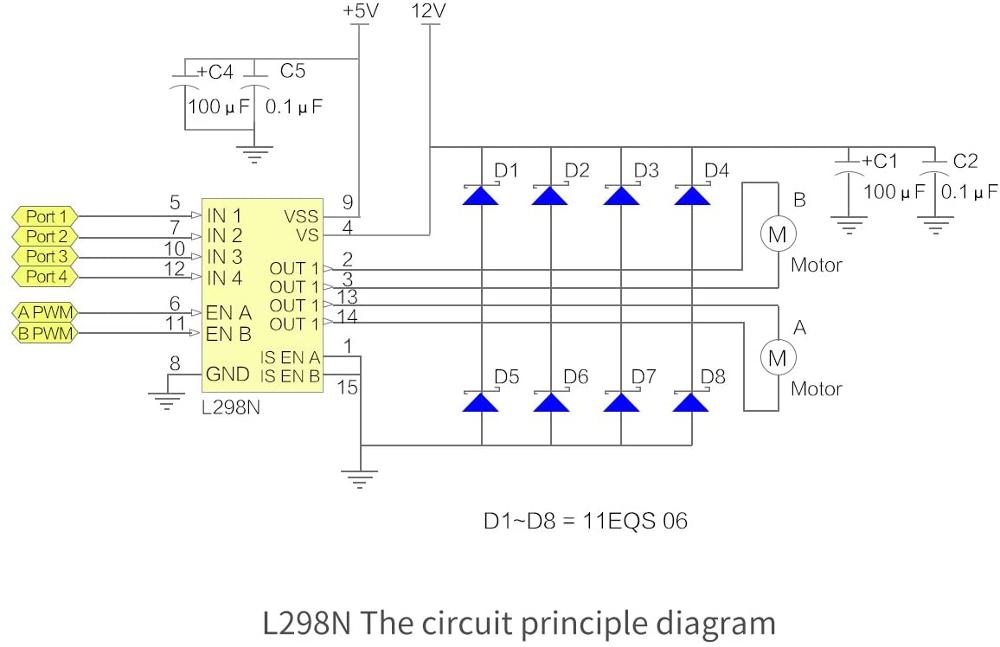

※大容量のフィルタコンデンサと還流保護機能付きダイオードを採用し、信頼性を高めています。
* 当社のモーターレギュレータボードの駆動電圧は5V-35V、駆動電流は2A、最大電力は25Wです。
* 大容量フィルター静電容量、アフターフロー保護ダイオード、より安定した信頼性。
パラメータ
* チップ: L298N
※ロジック電圧：5V
* ロジック電流: 0mA - 36mA
※保存温度：-20℃～135℃
* 動作モード: H ブリッジドライバー (デュアル)
* 駆動電圧: 5V - 35V
* 駆動電流: 2A (MAX シングルブリッジ)
* 最大電力: 25W
* 寸法: 43 x 43 x 27mm
製品の特徴
1.メインドライバーチップとしてのL298Nは、強力な駆動能力/小さな発熱/強力な抗干渉を実現します。
2.大容量フィルタコンデンサと還流保護機能付きダイオードを採用し信頼性を向上
3.このモジュールは 1 つの内部 5V 電源と統合されています。つまり、駆動電圧が 7V ～ 35V の場合、論理的に 5V のエネルギーボード電源を作成します。 5V のエネルギーボードの電源がオンのとき、インターフェイスの 5V 電源に電圧を入力しないでください。ただし、外部使用のために 5V 電圧をリードすることはできます。

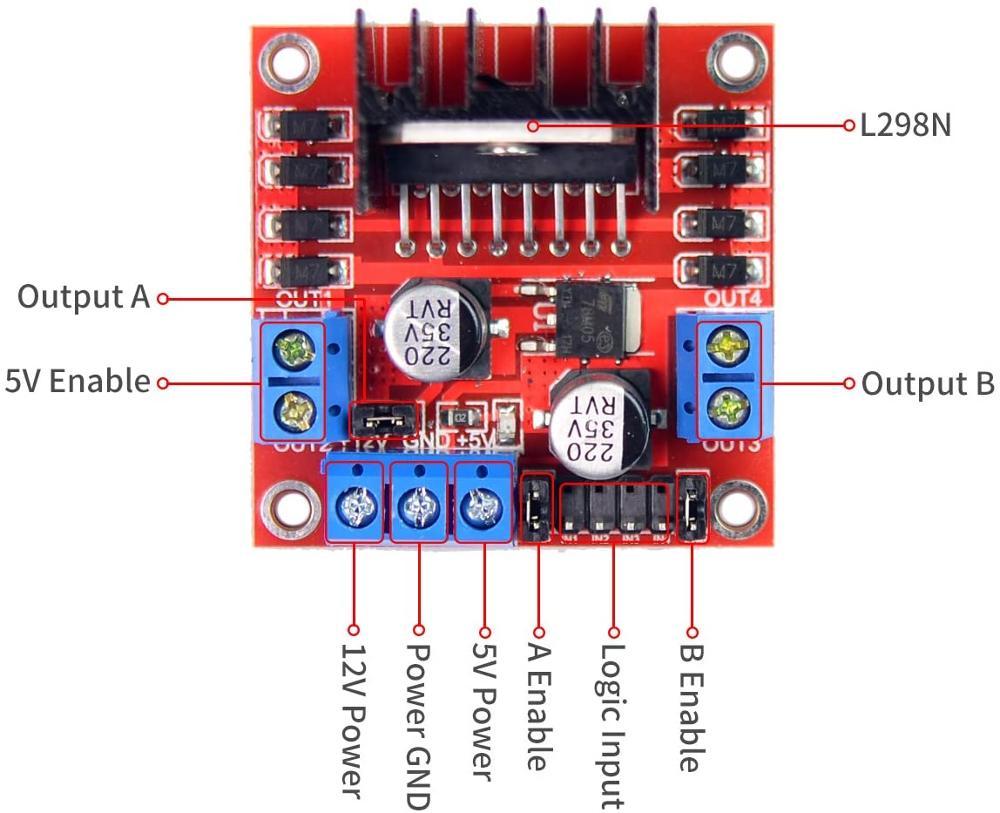

例: ENA は IN1 IN2 を有効にして OUT1 OUT2 を制御します
ENB により IN3 IN4 が OUT3 OUT4 を制御できるようになります
