Waveshare 2.7 インチ電子ペーパー、264x176、Raspberry Pi 2B/3B/Zero/Zero W 用 2.7 インチ E-Ink ディスプレイ HAT、カラー: ブラック、ホワイト、SPI インターフェイス
264x176、Raspberry Pi 用 2.7 インチ E-Ink ディスプレイ HAT
説明
概要
これは、Raspberry Pi 用の E-Ink ディスプレイ HAT で、2.7 インチ、解像度 264x176、組み込みコントローラーを備え、SPI インターフェイス経由で通信します。
超低消費電力、広い視野角、太陽光下での優れた効果などの利点により、棚ラベルや工業用機器などの用途に最適です。
特徴
•バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける
•超低消費電力、基本的に電力はリフレッシュのみに必要です
•標準 Raspberry Pi 40PIN GPIO 拡張ヘッダー、Raspberry Pi シリーズ ボード、Jetson Nano をサポート
•オンボード 4x キー
•Raspberry/Arduino/Nucleoなどの他のコントローラボードと接続するためのSPIインターフェース。
•3.3V/5V MCUと互換性のあるオンボード電圧変換器
•開発リソースとマニュアルが付属 (Raspberry Pi/Jetson Nano/Arduino/STM32 の例)
仕様
•動作電圧: 3.3V/5V
•インターフェース: 3線式SPI、4線式SPI
•外形寸法：85mm
•ディスプレイサイズ：57.288mm
•ドットピッチ：0.217
•解像度: 264
•表示色：黒、白
•グレーレベル: 4
•フルリフレッシュ時間: 6秒
•リフレッシュパワー: 24mW(標準)
•待機電力:
•視野角:
インタフェース
シンボル |
説明 |
VCC |
3.3V/5V |
GND |
地面 |
から |
SPI MOSI ピン |
CLK |
SPI SCKピン |
CS |
SPI チップ選択、ローアクティブ |
直流 |
データ/コマンド選択 (データの場合は High、コマンドの場合は Low) |
RST |
外部リセット、ローアクティブ |
忙しい |
ビジーステータス出力、ローアクティブ |
寸法

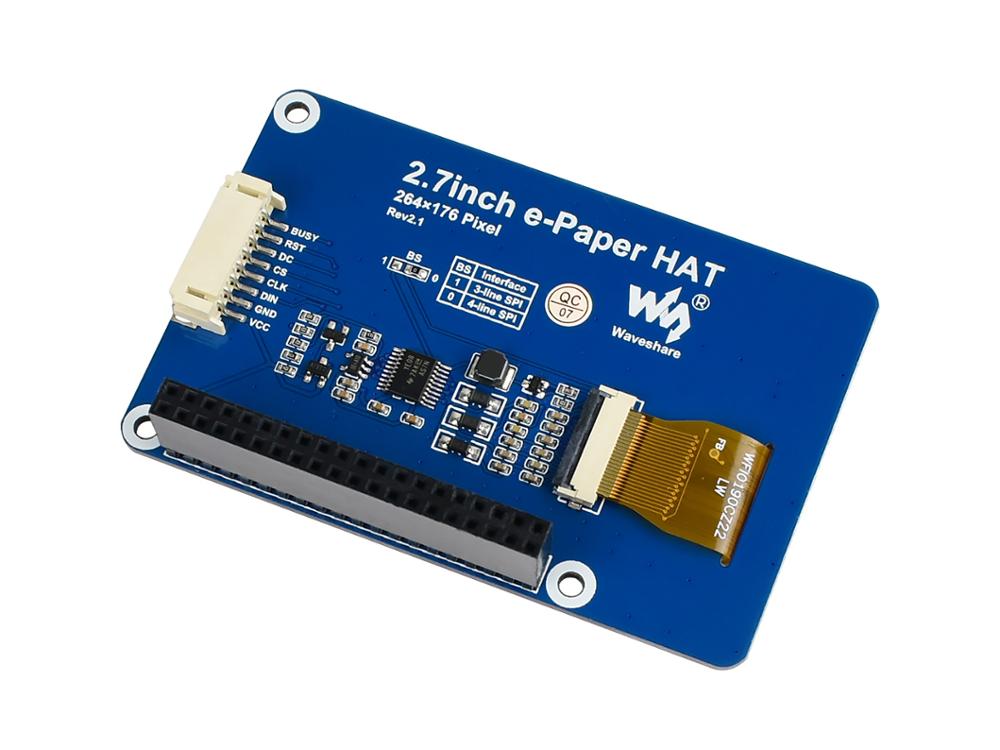

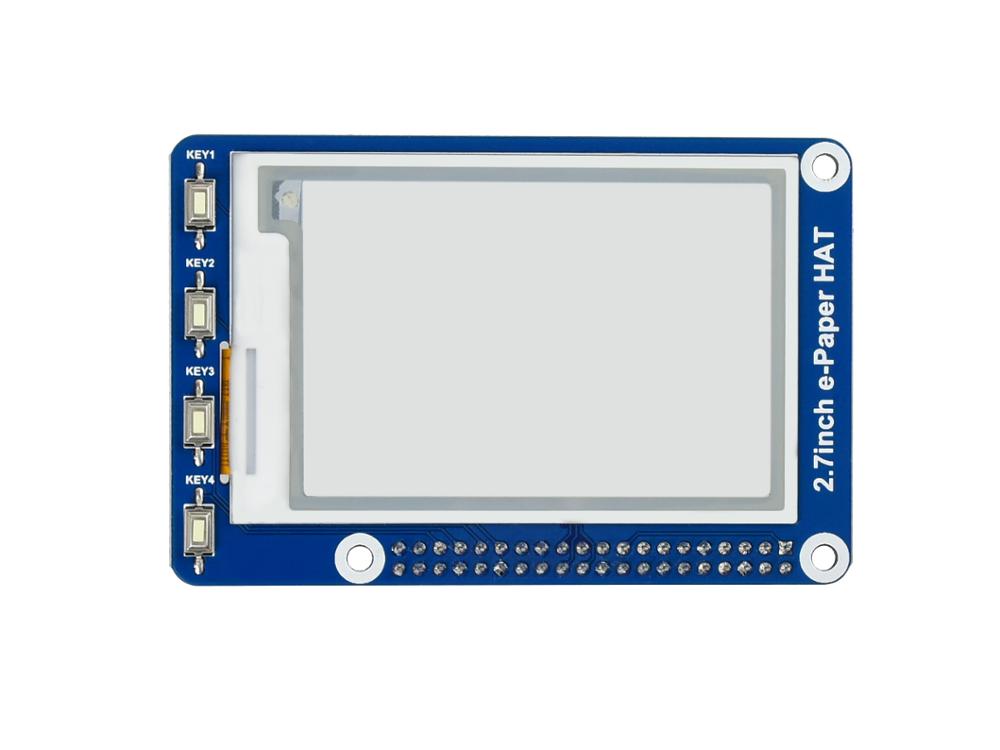

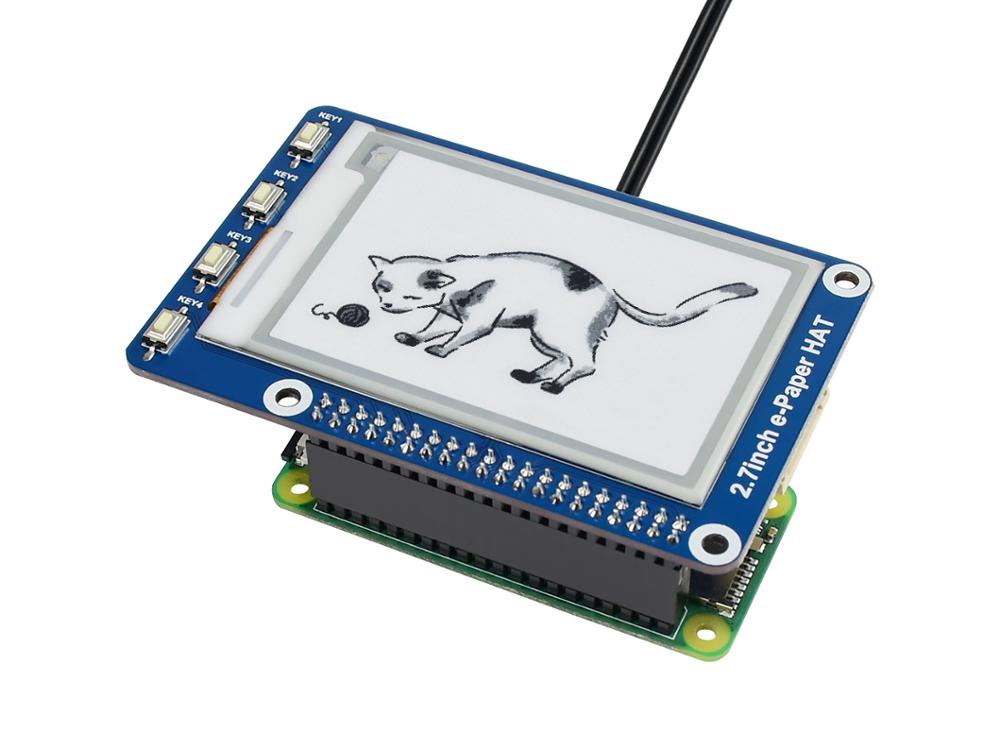

写真
開発リソース
ウィキ :
Pi ヘッダー: 標準 Raspberry Pi 40PIN GPIO 拡張ヘッダー、Raspberry Pi シリーズ ボードをサポート

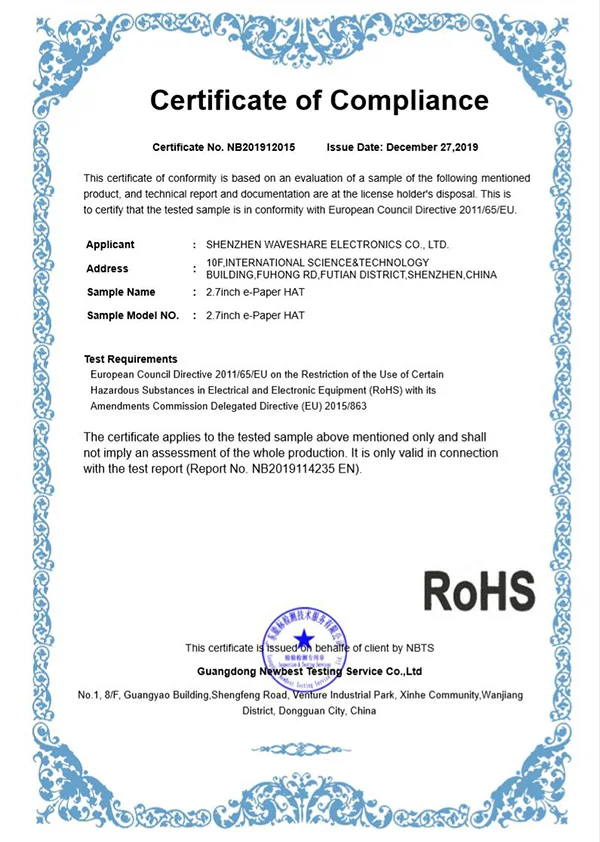

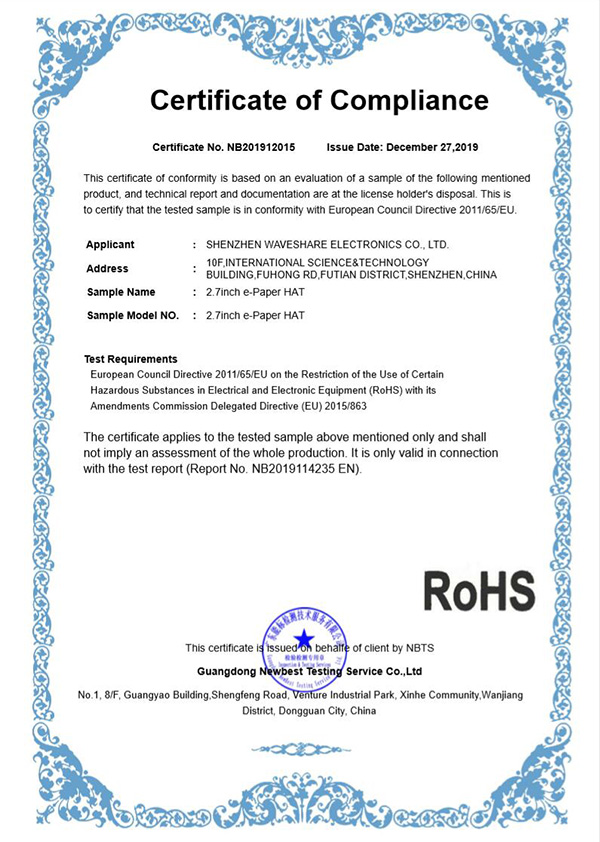

証明書
パッケージ内容
重さ：
1. 2.7インチ電子ペーパーHAT x1
2. RPi ネジパック (2 本) x2
3. PH2.0 20cm 8ピン x1

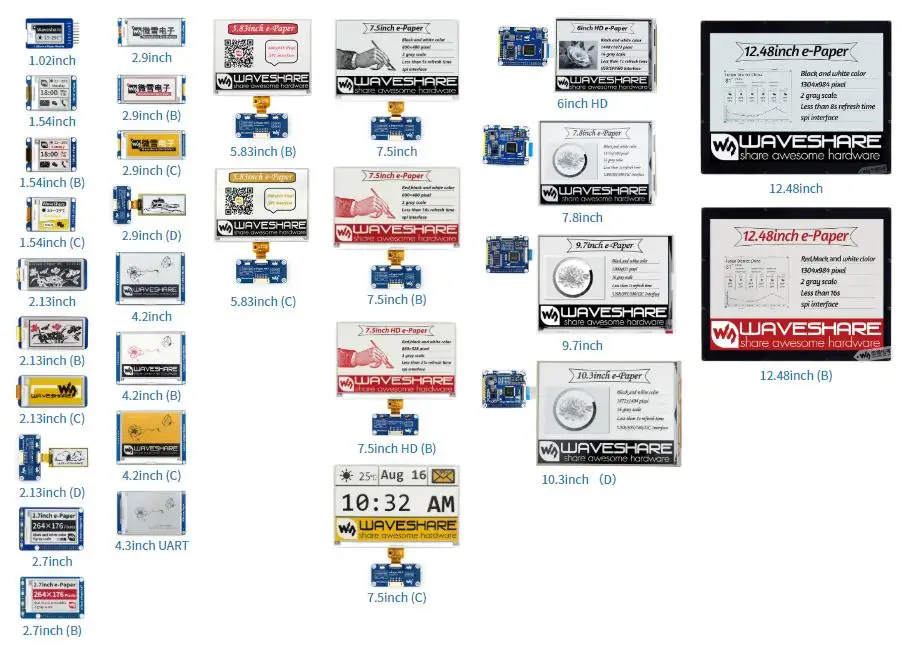

関連製品
