Waveshare 800x480 7.5 インチ E-Ink HAT 電子ペーパー ディスプレイは Raspberry Pi STM32 をサポート 2 色超低消費電力
800
概要
これは、Raspberry Pi、7.5インチ、800用のE-InkディスプレイHATです。
超低消費電力、広い視野角、電力を必要としない鮮明な表示などの利点により、棚ラベルや工業用機器などの用途に最適です。
特徴
バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける
超低消費電力、基本的に電力はリフレッシュのみに必要です
標準 Raspberry Pi 40PIN GPIO 拡張ヘッダー、Raspberry Pi シリーズ ボード、Jetson Nano をサポート
Raspberry/Arduino/Nucleoなどの他のコントローラボードと接続するためのSPIインターフェース。
3.3V/5V MCUと互換性のあるオンボード電圧変換器
開発リソースとマニュアルが付属 (Raspberry Pi/Jetson Nano/Arduino/STM32 の例)
仕様
動作電圧: 3.3V〜5V
インターフェース: SPI
外形寸法：170.2mm
ディスプレイサイズ：163.2mm
ドットピッチ：0.205
解像度: 800
表示色：黒、白
グレースケール: 2
フルリフレッシュ時間: 5秒
リフレッシュパワー: 38mW(標準)
待機電力:
視野角:
改訂履歴
2019.11 にリビジョン V2 がリリースされ、解像度が 800 にアップグレードされました。
インタフェース
シンボル
説明
VCC
3.3V～5V
GND
地面
から
SPI MOSI ピン
CLK
SPI SCKピン
CS
SPI チップ選択、ローアクティブ
直流
データ/コマンド選択 (データの場合は High、コマンドの場合は Low)
RST
外部リセット、ローアクティブ
忙しい
ビジーステータス出力、ローアクティブ

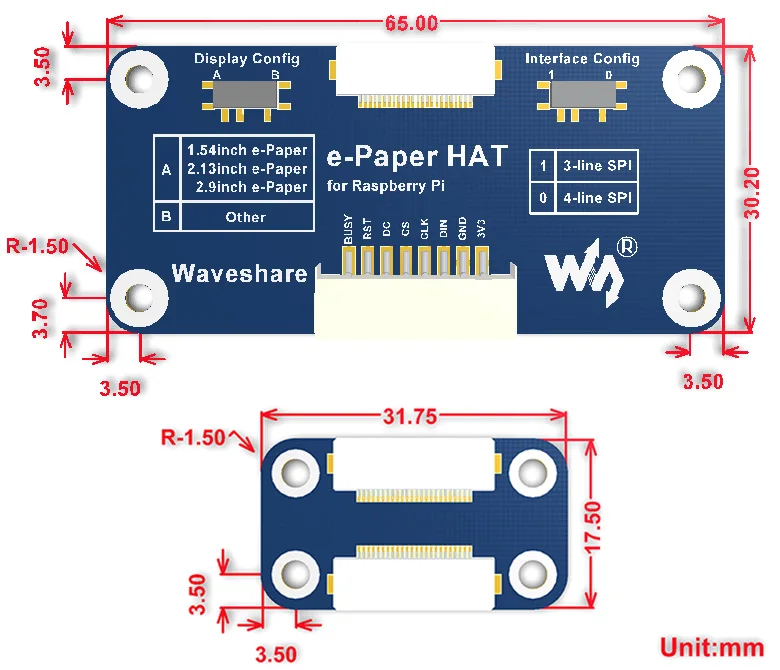

寸法
開発リソース
ウィキ:
パッケージ内容
重さ：
7.5インチ電子ペーパー×1

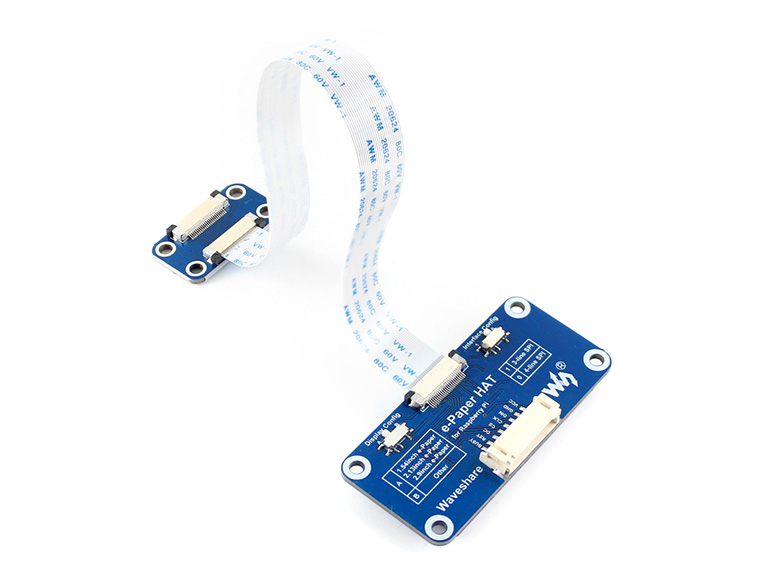

電子ペーパードライバーHAT×1
RPiネジパック(2本)×1
PH2.0 20cm 8ピン x1
