中空回転プラットフォーム比 5:1 10:1 18:1 高精度電動インデックスターンテーブル交換 DD モーターカムディバイダー CNC 4 軸

(0 レビュー)

発送予定時間: 3 日々

により販売されています: 自社製品

価格:

$89.55 /Pc

量:

(4979 利用可能)

払い戻し:

ポリシーを見る

売れ筋商品

説明レビュー

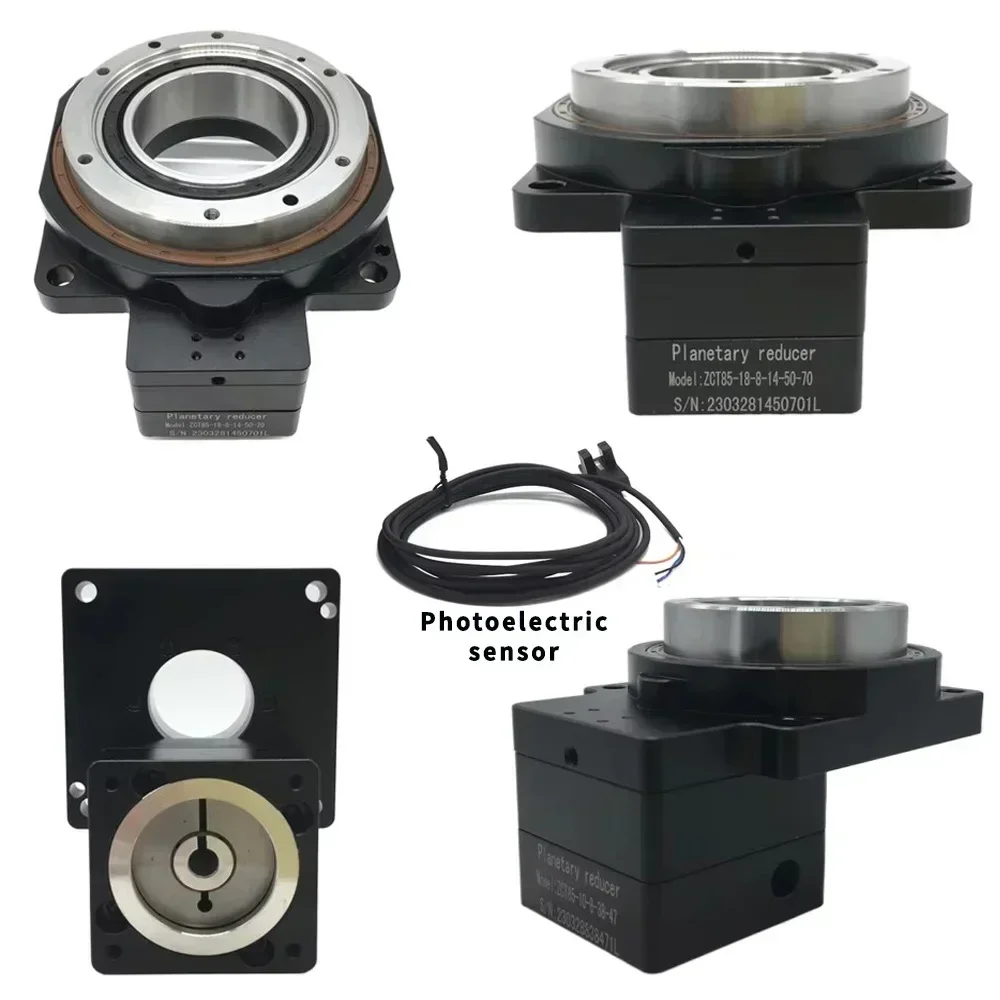

1 X中空回転プラットフォーム
1 X光電センサー

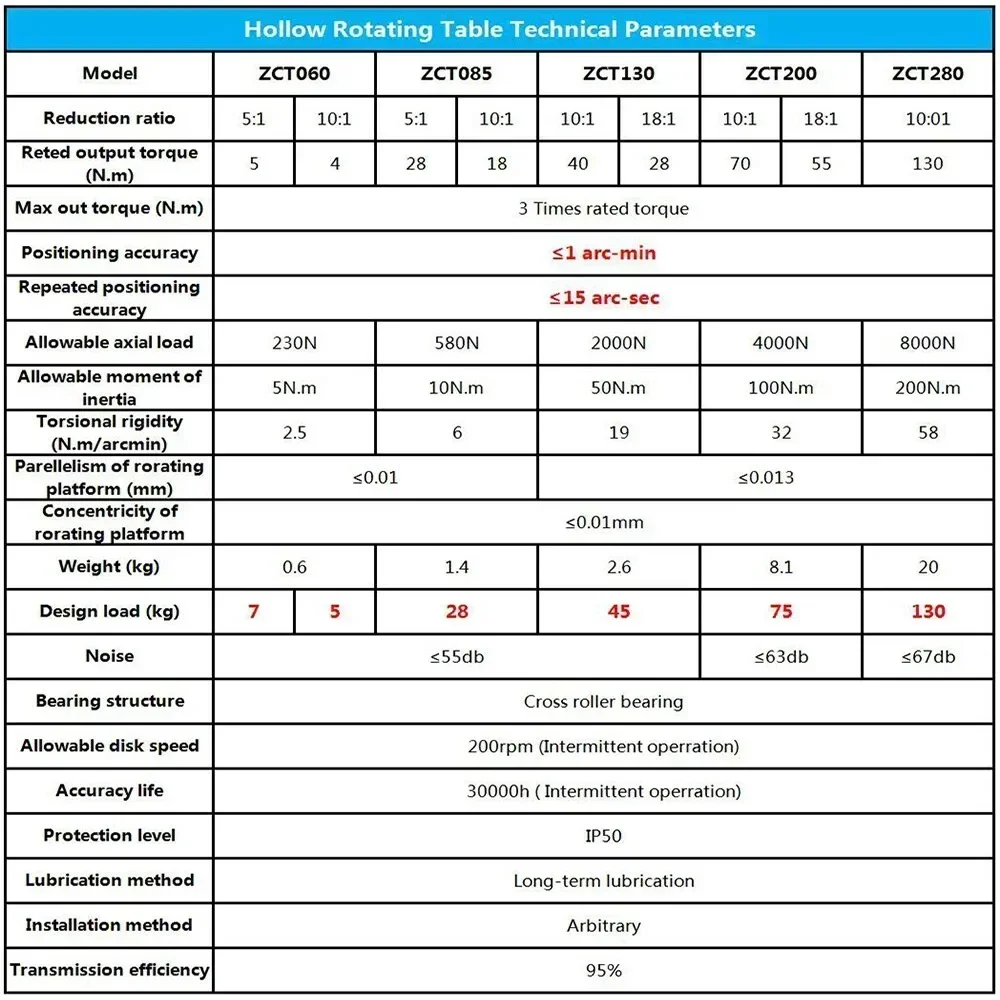

中空回転テーブルの技術パラメータ

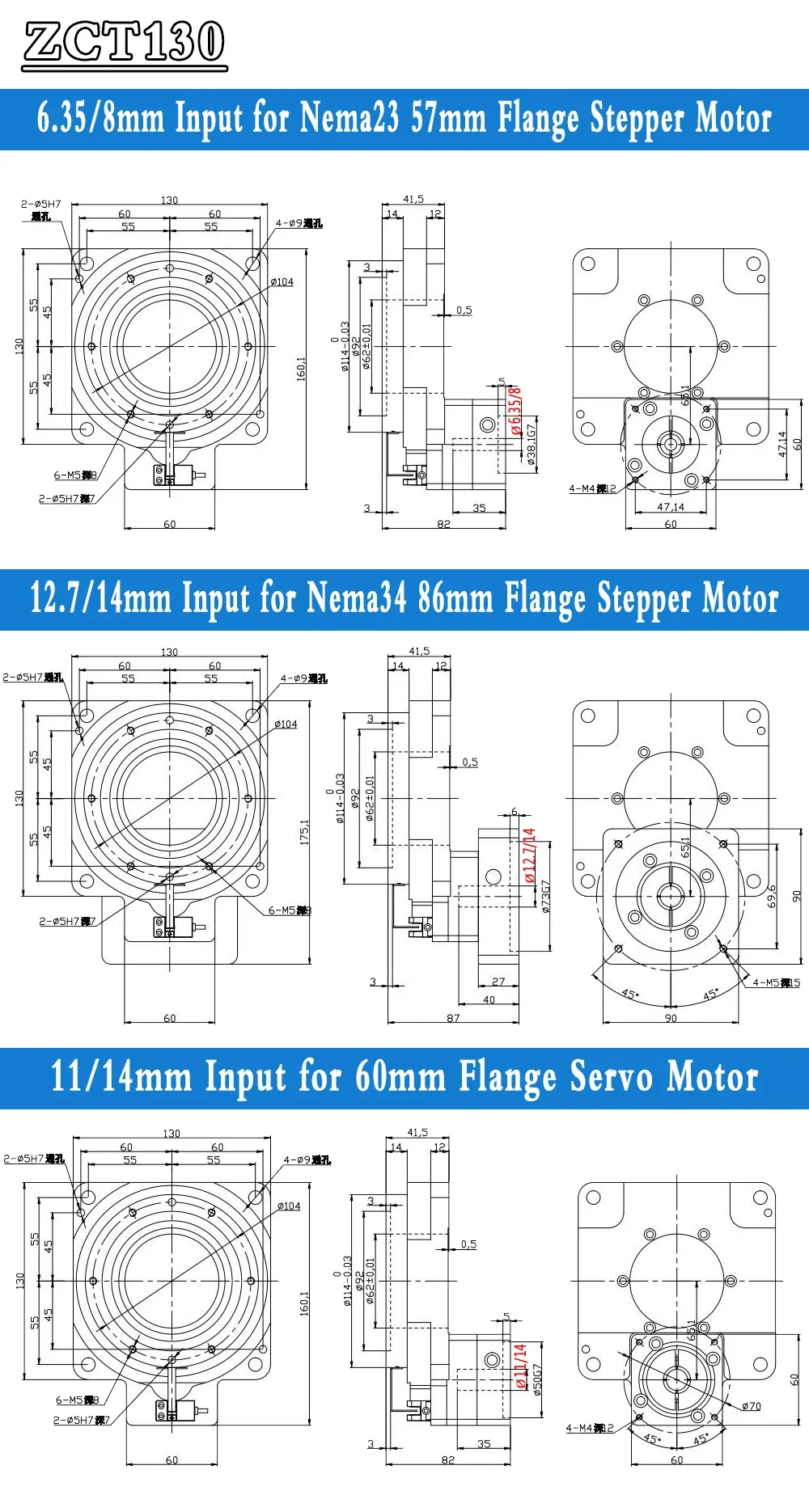

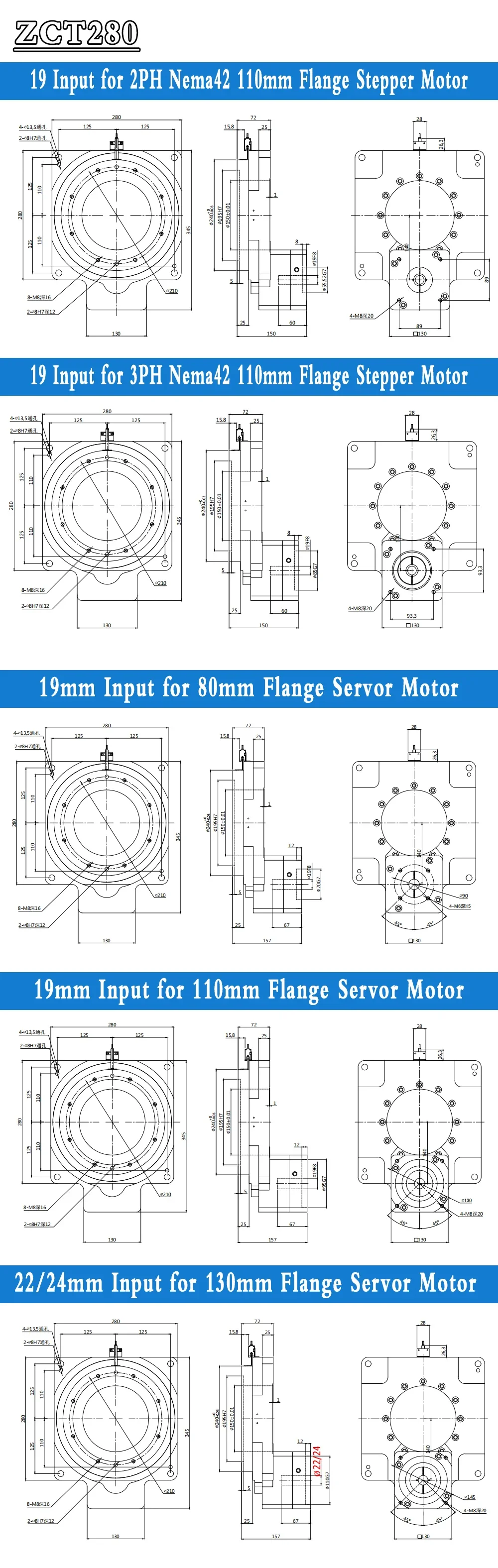

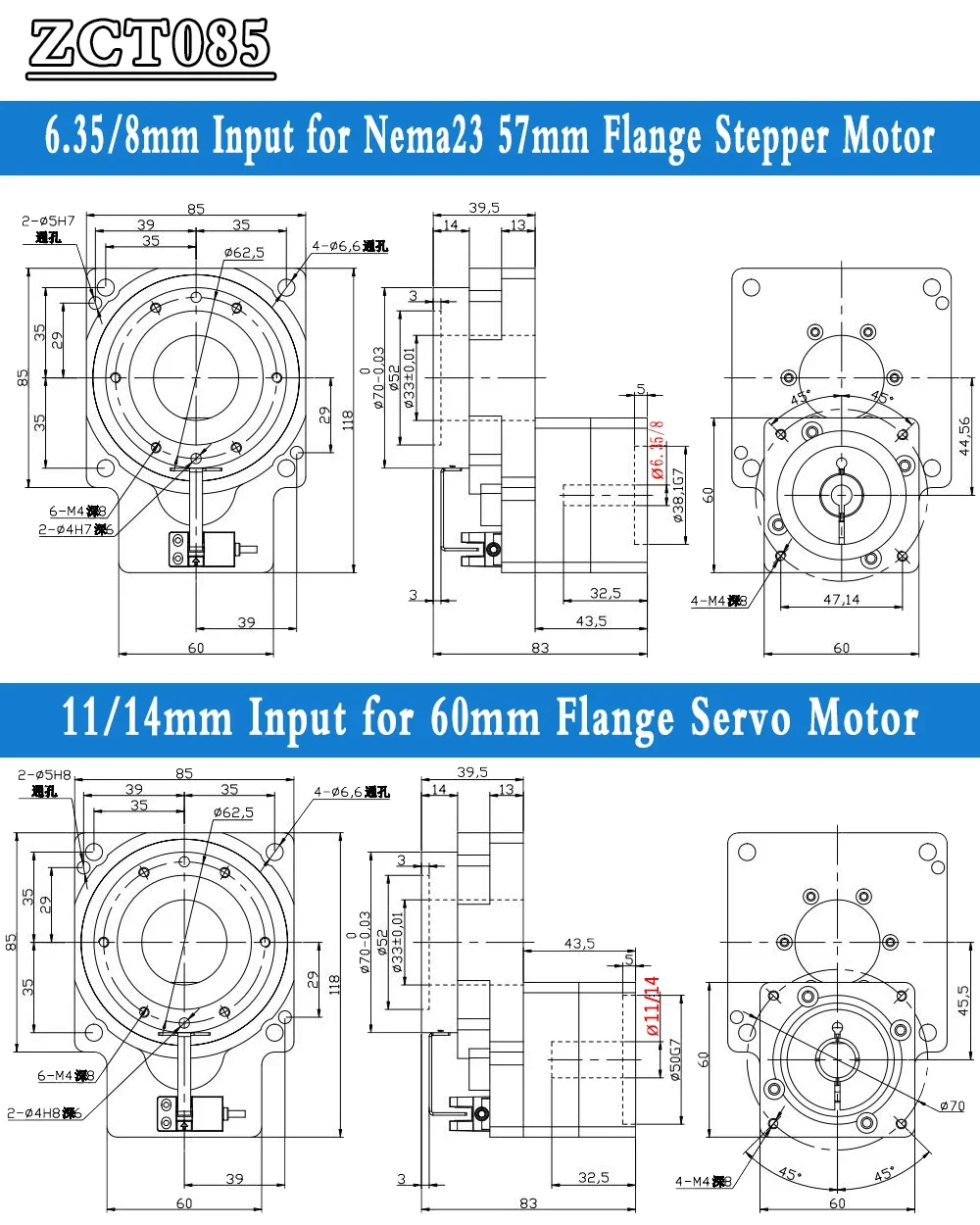

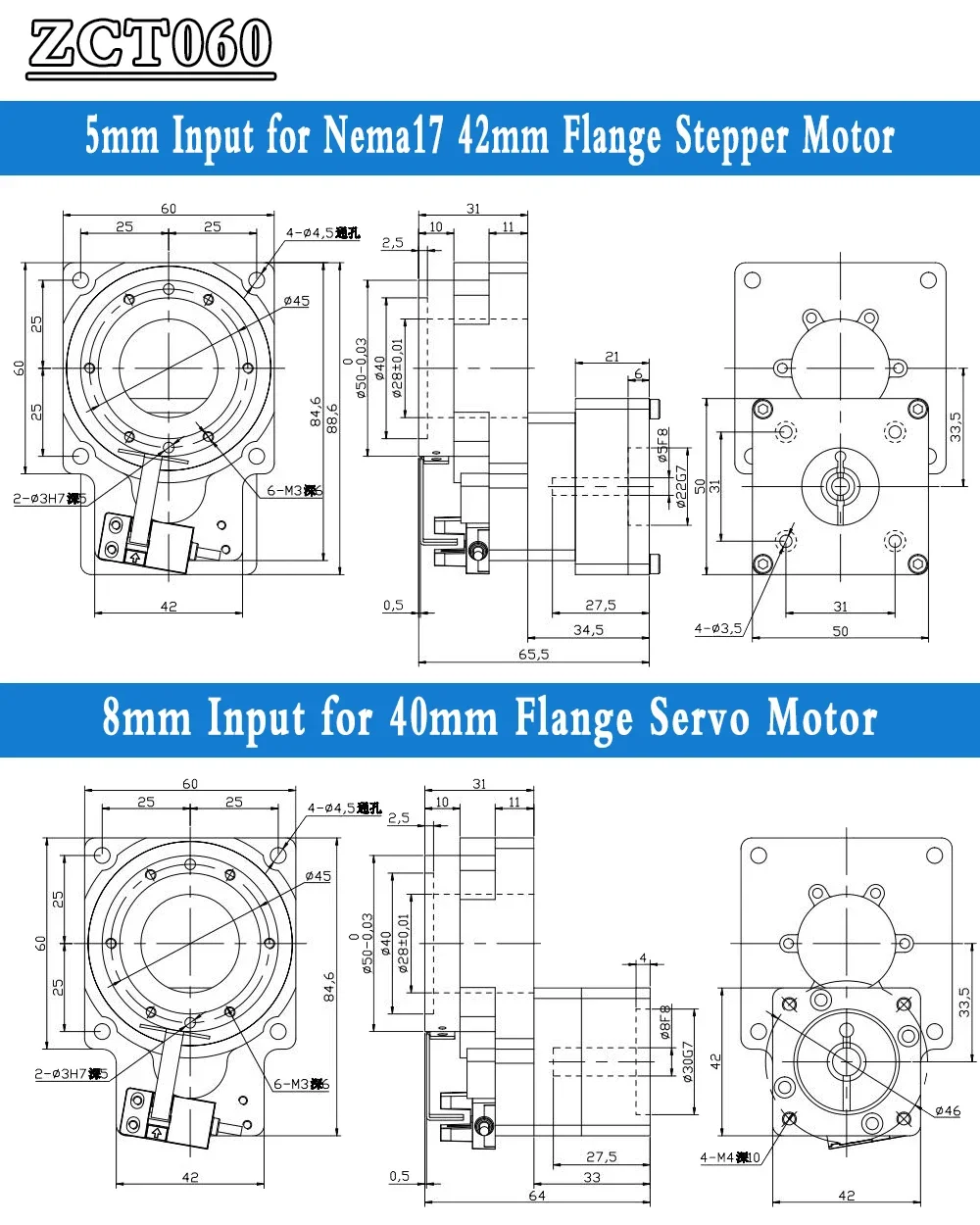

モデル	ZCT060		ZCT085		ZCT130		ZCT200		ZCT280
減速比	5:1	10:1	5:1	10:1	10:1	18:1	10:1	18:1	10:1
出力トルク(N・m)	5	4	28	18	40	28	70	55	130
最大トルク(N.m)	定格トルクの3倍
位置決め精度	≤1 アーク分
繰り返し位置決め精度	≤15 秒角
許容アキシアル荷重	230N		580N		2000N		4000N		8000N
許容慣性モーメント	5N・m		10N・m		50N・m		100N・m		200N・m
ねじり剛性 (N.m/arcmin)	2.5		6		19		32		58
回転台の平行度(mm)	≤0.01				≤0.013
回転プラットフォームの同心度	≤0.01mm
重量(kg)	0.6		1.4		2.6		8.1		20
設計荷重(kg)	7	5	28		45		75		130
ノイズ	≤55db						≤63db		≤67db
軸受構造	クロスローラーベアリング
許容ディスク速度	200rpm（断続運転）
精度寿命	30000h (間欠動作)
保護レベル	IP50
潤滑方法	長期潤滑
設置方法	任意
伝送効率	95%

製品の特徴:

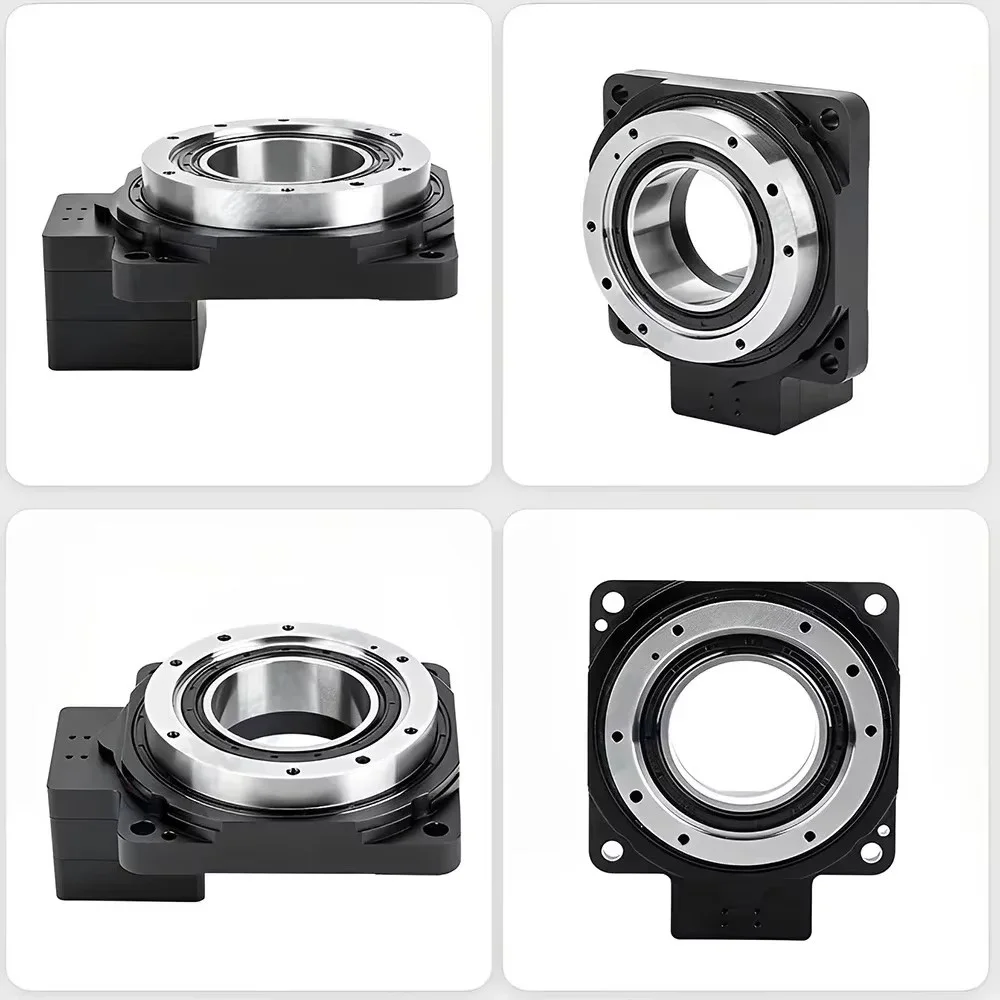

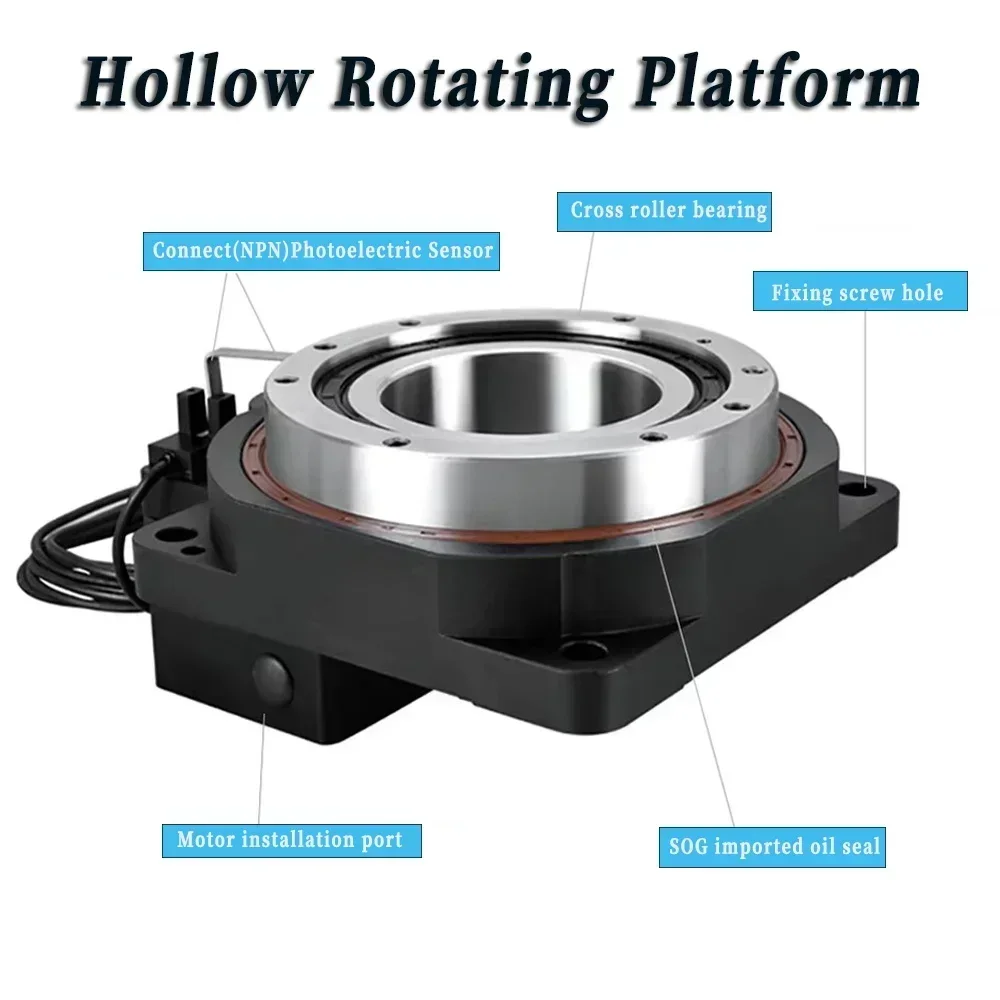

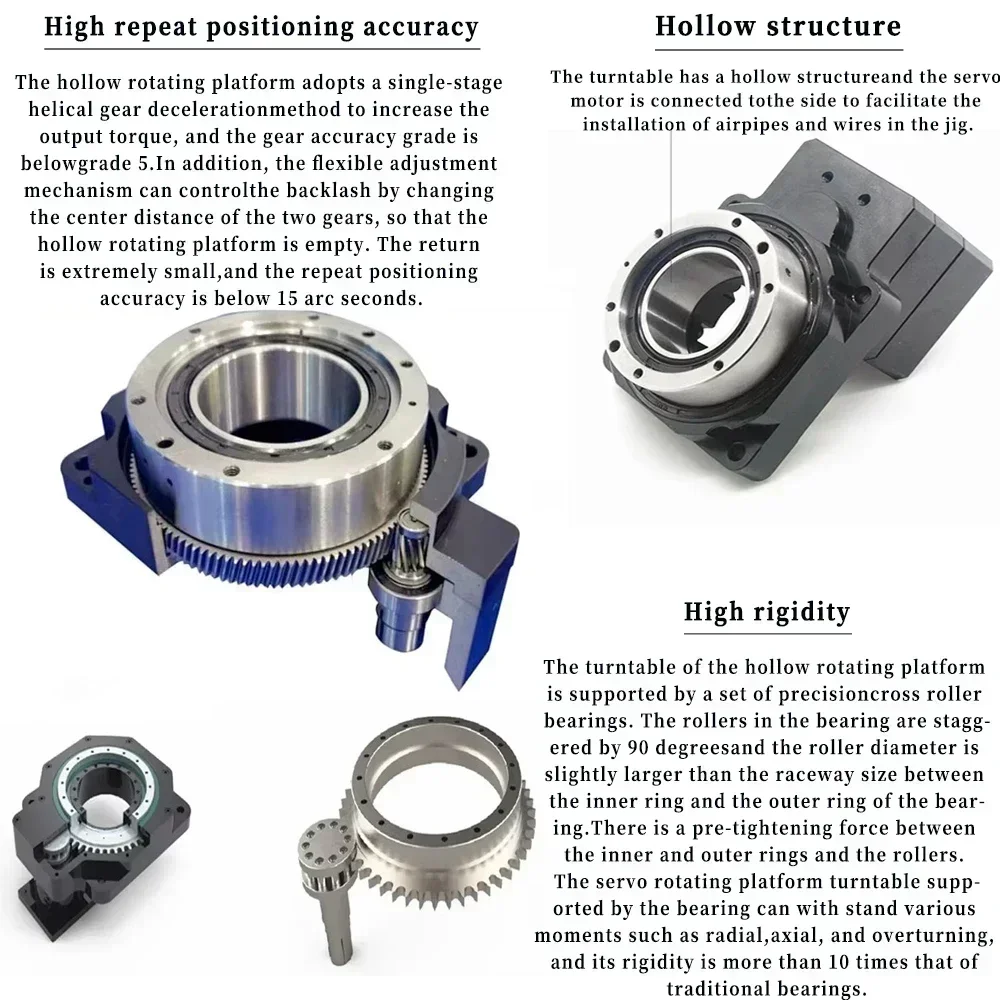

1.中空回転プラットフォームの回転テーブルは中空構造で、モーターは側面に接続されており、製錬ツールへのエアパイプとワイヤーの設置を容易にします。デバイダやDDモータと同様に重量物を架台に直接固定して伝動することができます。

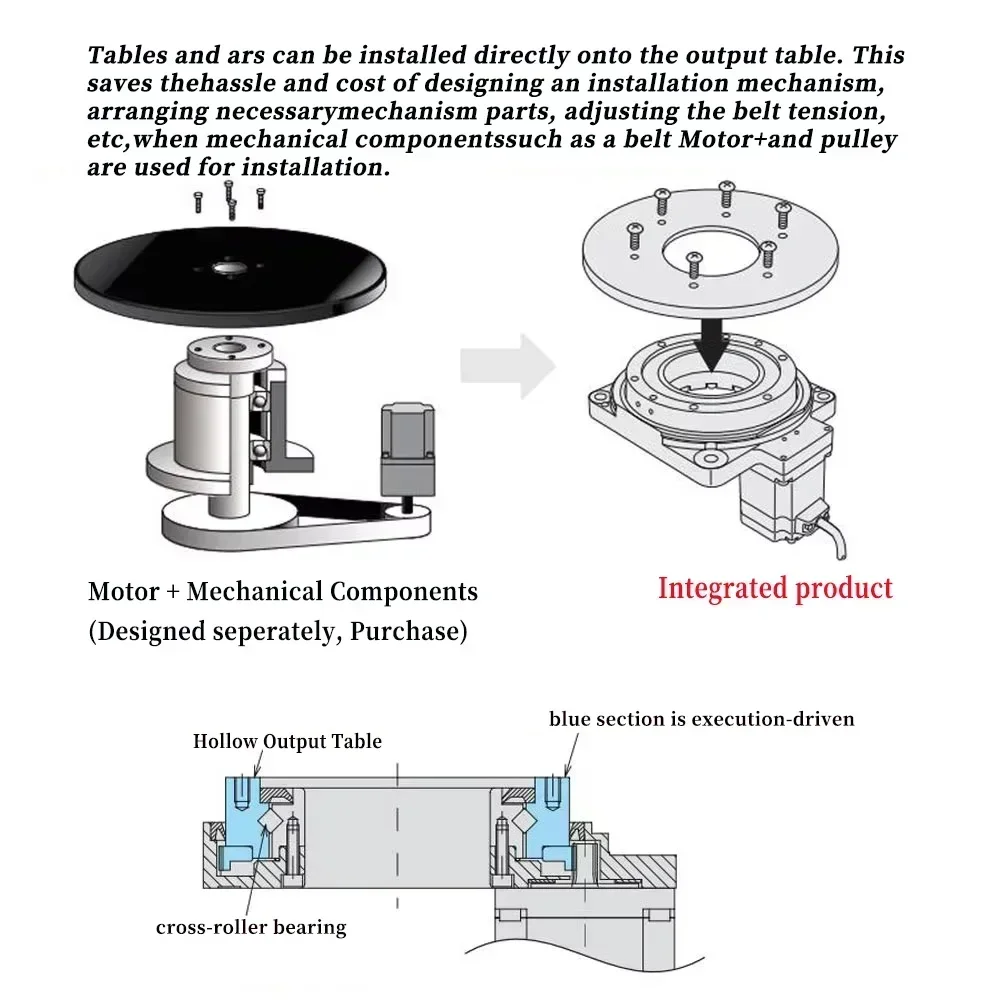

2. 使用時の横力などを考慮し、クロスローラーベアリングを採用し、中央に転倒防止スタビリングリングを設置しました。使用時の横方向の力負荷にさらに耐えるため。
3.本体はアルミニウム合金製で、高精度CNCで加工され、すべての部品の精度を保証します。歯車は浸炭熱処理と研削プロセスを採用しており、機械加工後の歯車精度はグレード5に達し、表面硬度は58〜62HRCに達します。製品の組立完了後、端面の平行度、直角度が振れ以内に収まるようにラッピング作業を行います。
4. 中空回転プラットフォームの一部のギアの精度レベルは最大 4 であるため、中空回転プラットフォームの空気戻りが非常に小さくなります。調整可能なギアの中心距離を設計することで組み立て中の誤差を補正でき、繰り返しの位置決め精度は 10 秒角未満に達します。
5. The worktable and mechanical arm of the device can be directly installed on the turntable of the hollow rotary platform.プーリーなどの機構部品を使用する場合に比べ、機構設計、部品展開、ベルト状態調整などの工数とコストを削減できます。
