Mach3 CNC コントローラ STB5100 ブレークアウトボード 5 軸 USB 100Khz 12-24V リニアモーションコントロールカードサポートステッピングサーボモーター
○オプション:5軸USB

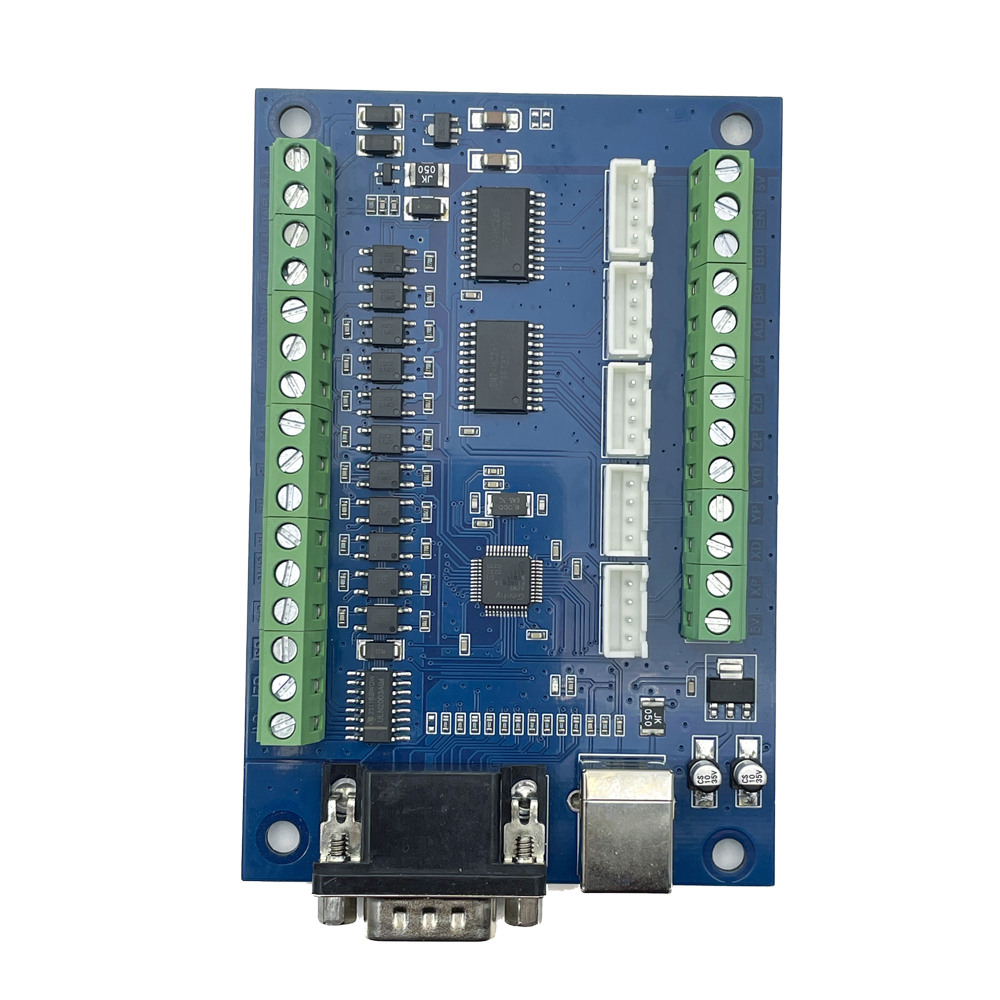

5軸USB mach3コントローラボード

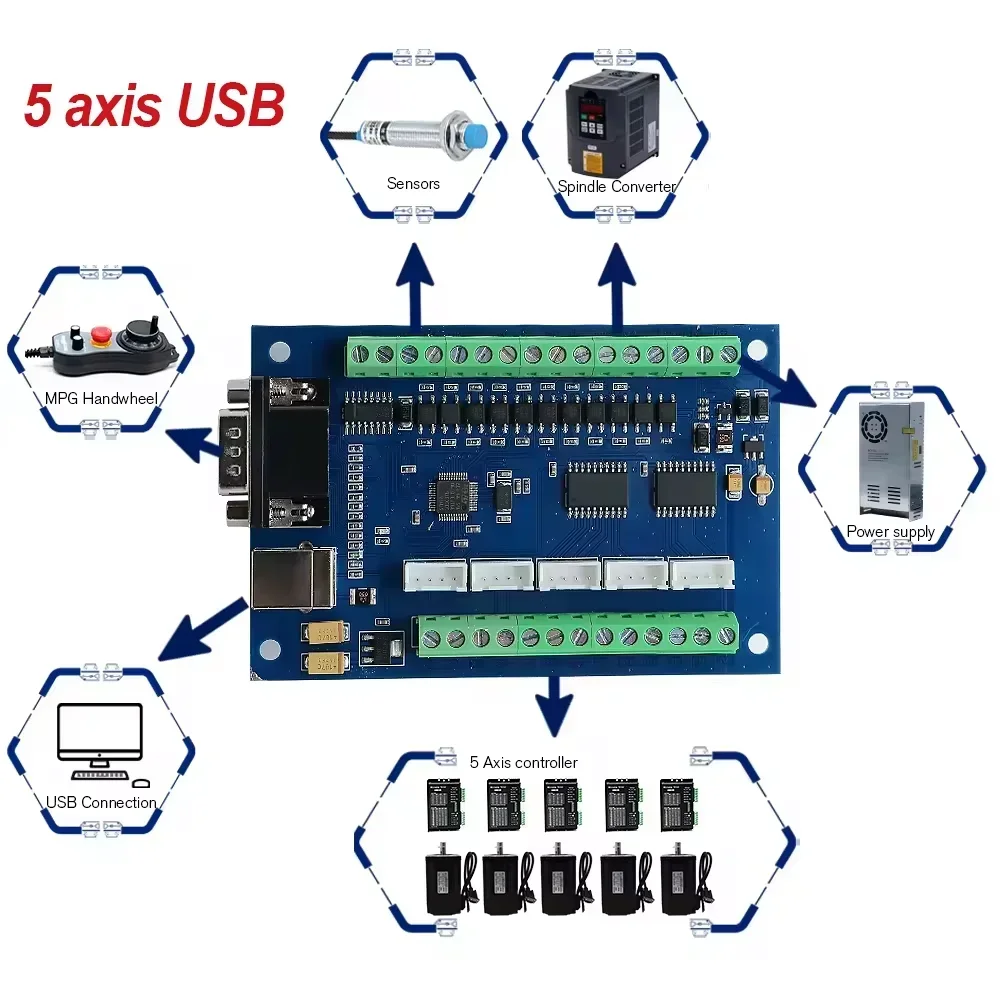

1. 5 軸リンケージのサポート。4 つのステッピング モーター ドライブまたはサーボ ドライブを接続できます。
2. 最大ステップパルス周波数は 100KHz で、サーボまたはステッピング モーターに適しています。
3. 4つの汎用フォトカプラ絶縁入力：リミットスイッチ、非常停止スイッチ、オートツールゼロ、ホームスイッチなどを接続できます。 4. 電子ハンドホイールの接続をサポート。
5. 0-10V 信号出力があり、mach3 ソフトウェアを使用してスピンドル モーター速度を制御できます。
6. 4 つの汎用絶縁リレー駆動出力インターフェイス。スピンドルの始動、正転および逆転、ポンプまたはその他のデバイスを制御するための 4 つのリレーを駆動できます。
7. 1 つのステータス LED。ボード上の接続ステータスを示します。
パッケージ内容:

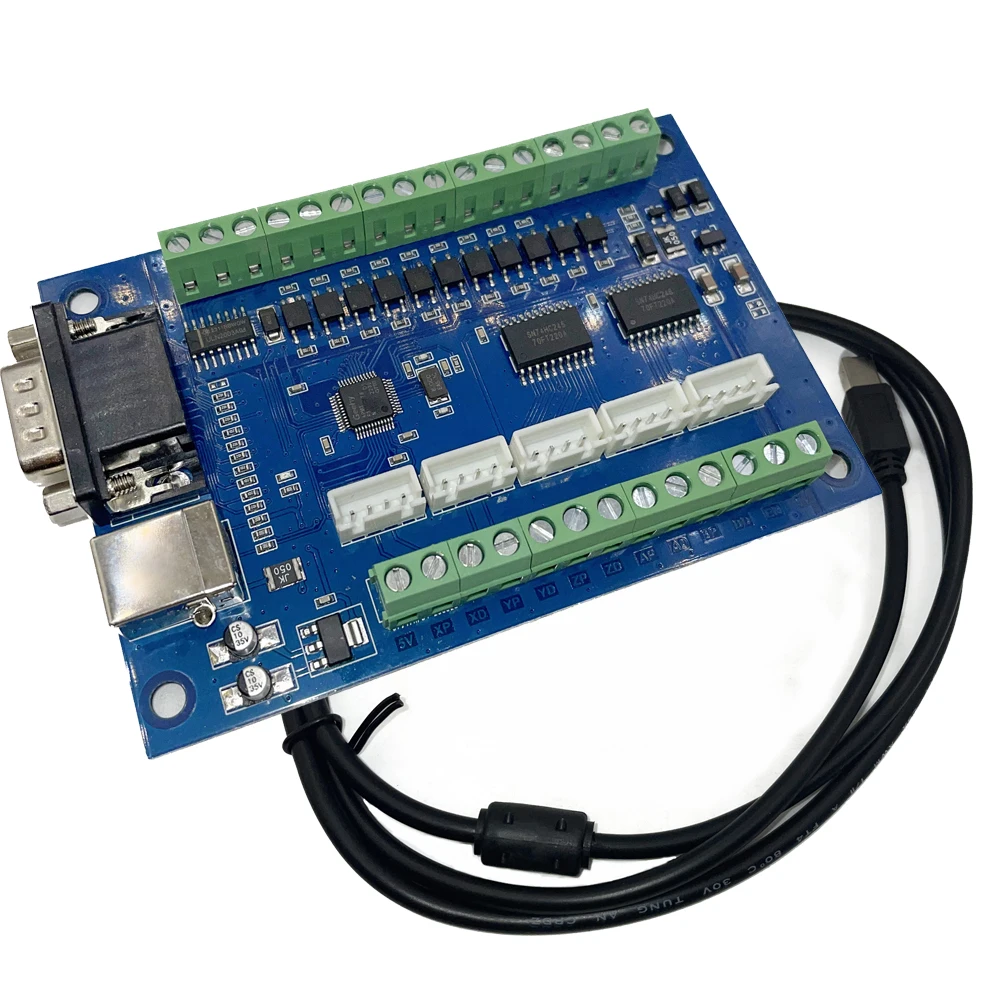

1×5軸USB CNCコントローラカード

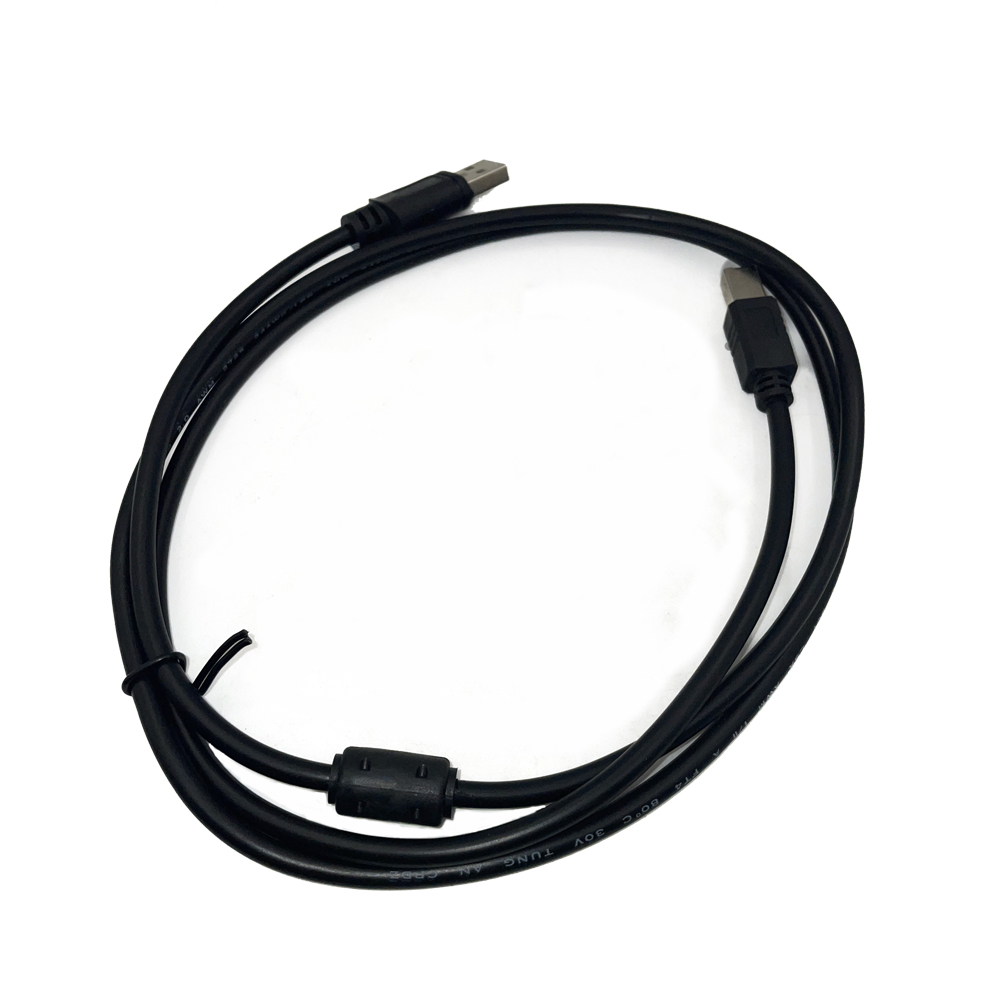

1×USBケーブル
(CDは含まれません。MACH3ファイルについてはお問い合わせください。)
STB5100 5 軸 mach3 USB コントローラ カードは、mach3 ソフトウェアのすべてのバージョンに適しており、Windows オペレーティング システムのすべてのバージョンをサポートし、使いやすく、mach3 ソフトウェアを使用して彫刻機を作成するユーザーに非常に適しています。
1. Windows XP、Windows 7 32/64ビット、Windows8、Windows10オペレーティングシステムのサポート;
2. mach3 ソフトウェアのすべてのバージョンに適用可能;
3. CNC 制御の 5 軸をサポートし、5 つのステッピング モーター ドライバーまたはサーボ ドライバーを接続できます。
4.最大出力パルス周波数は100KHzで、パルス幅はパルス周波数に応じて自動的に変更され、パルスに関する厳しい要件の閉ループドライバに適用できます。

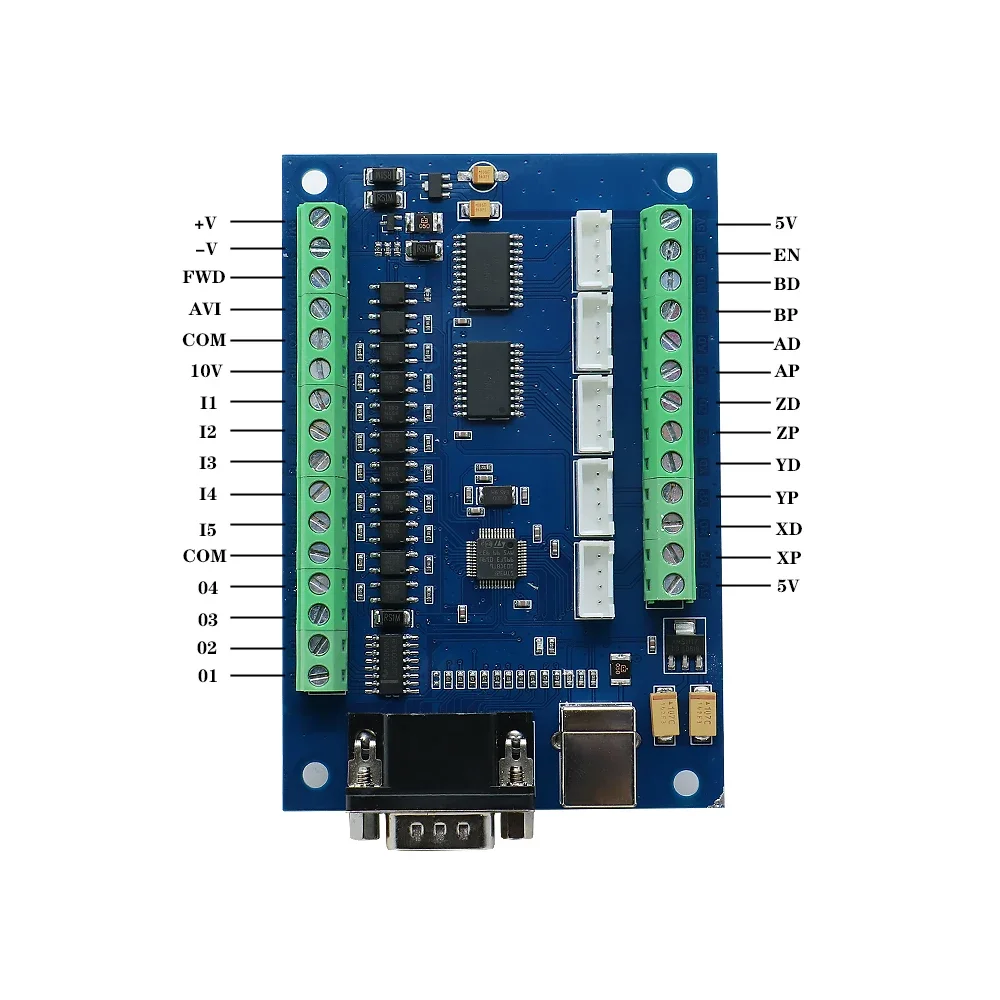

5. 5 つのフォトカプラ絶縁入力信号インターフェイス: リミット スイッチ、非常停止スイッチ、オート ツール ゼロ センサー、ホーム スイッチ、NPN センサー スイッチを接続できます。
6. インバータ制御信号インターフェース (フォトカプラ絶縁): 出力 0-10V 速度制御信号、PWM 速度制御信号、スピンドルスタート制御信号、スピンドルを制御するための mach3 ソフトウェアに使用
7. 4つのユニバーサル出力信号インターフェース、最大出力500MA電流は、ミスト、ポンプ、シリンダー、その他の機器の制御に使用されるリレー、ソレノイドバルブを駆動できます。
8. 外部接続電子ハンドホイールのサポート。HDR15 インターフェイスを使用して電子ハンドホイールを接続し、工作機械の手動制御に使用します。
9. イネーブル信号インターフェイスを追加し、ドライバーのイネーブル信号を制御するために使用できます。
10. 制御カードの電源: 電圧 12-24VDC、電流 500MA 以上。
