KEYESTUDIO CNC コントロールボード 3 個 4988 ドライバー Arduino CNC/レーザー彫刻機/ライティングロボット用ヒートシンク付き GRBL CNC ボード
このCNCボードにはレーザーインターフェースが2つあるだけなので、2つのインターフェースのレーザーを接続することができます。
導入

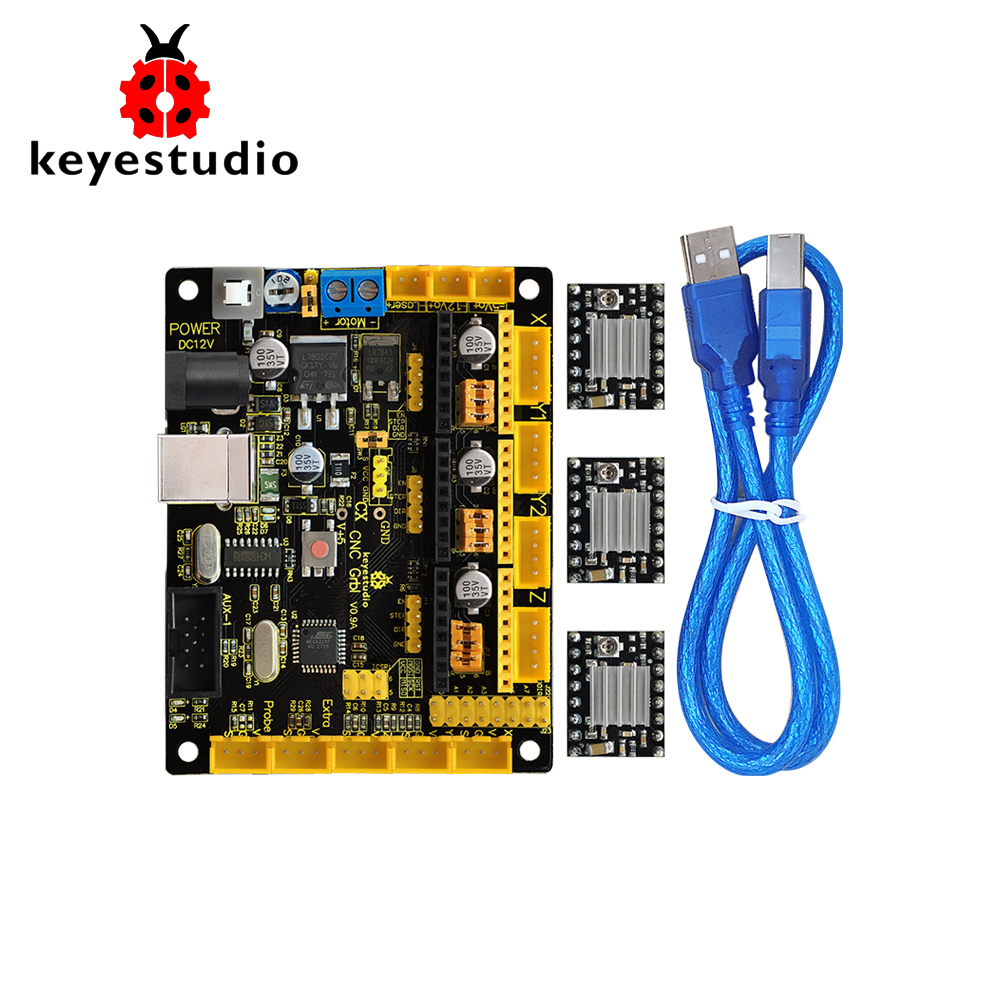

このキットには主に keyestudio CNC V0.9A と 3 つの A4988 ドライバー モジュールが含まれています。

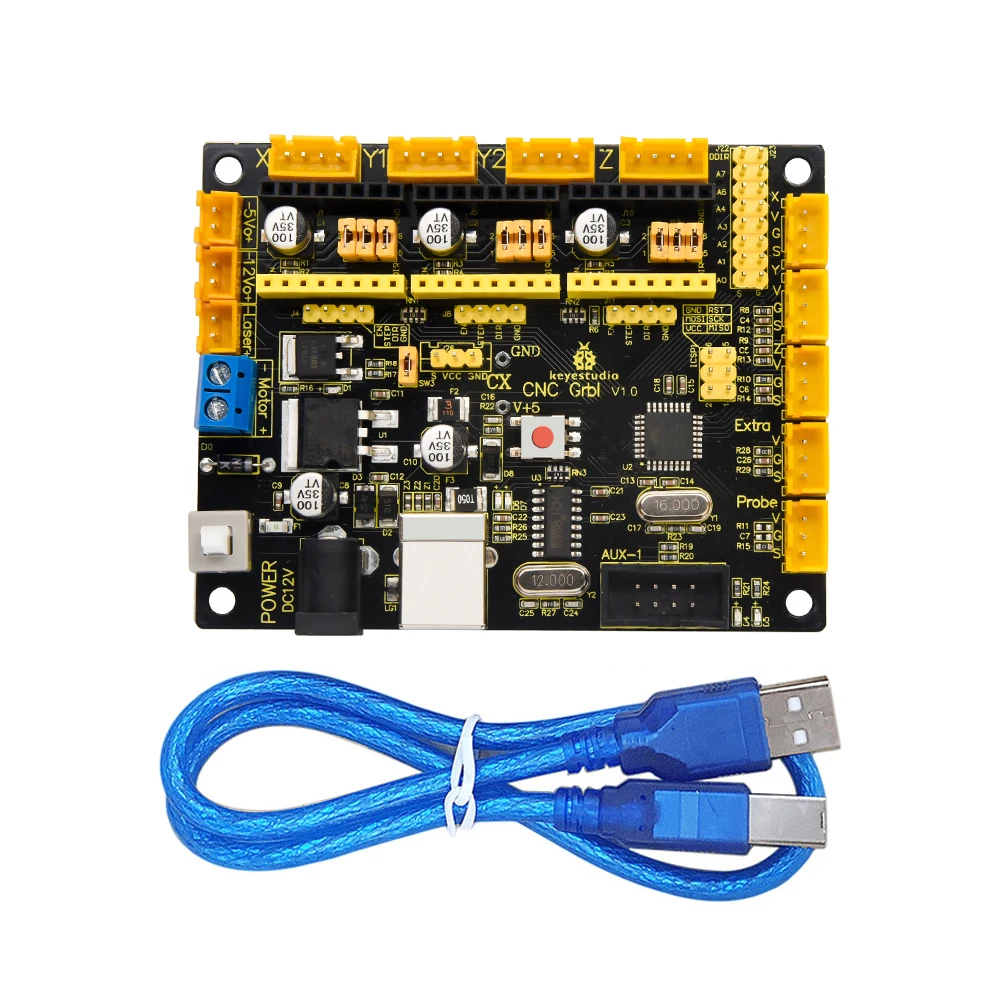

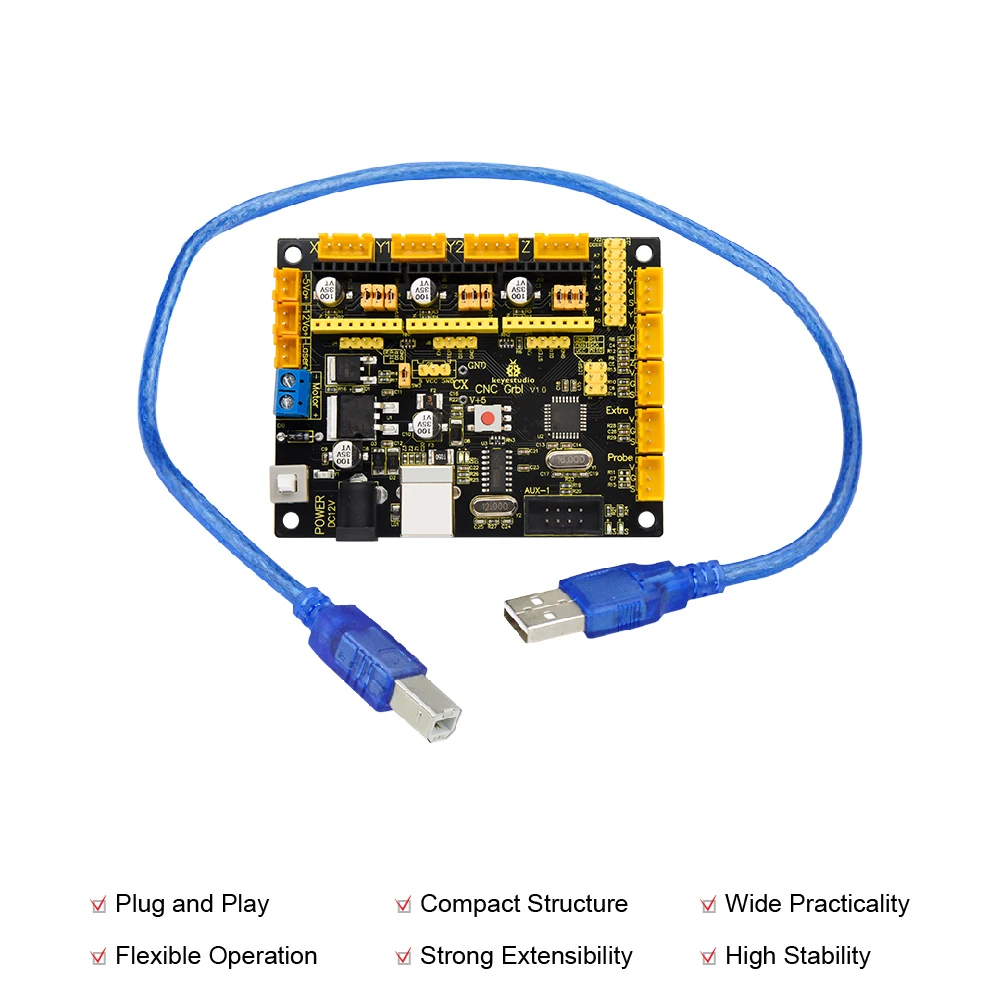

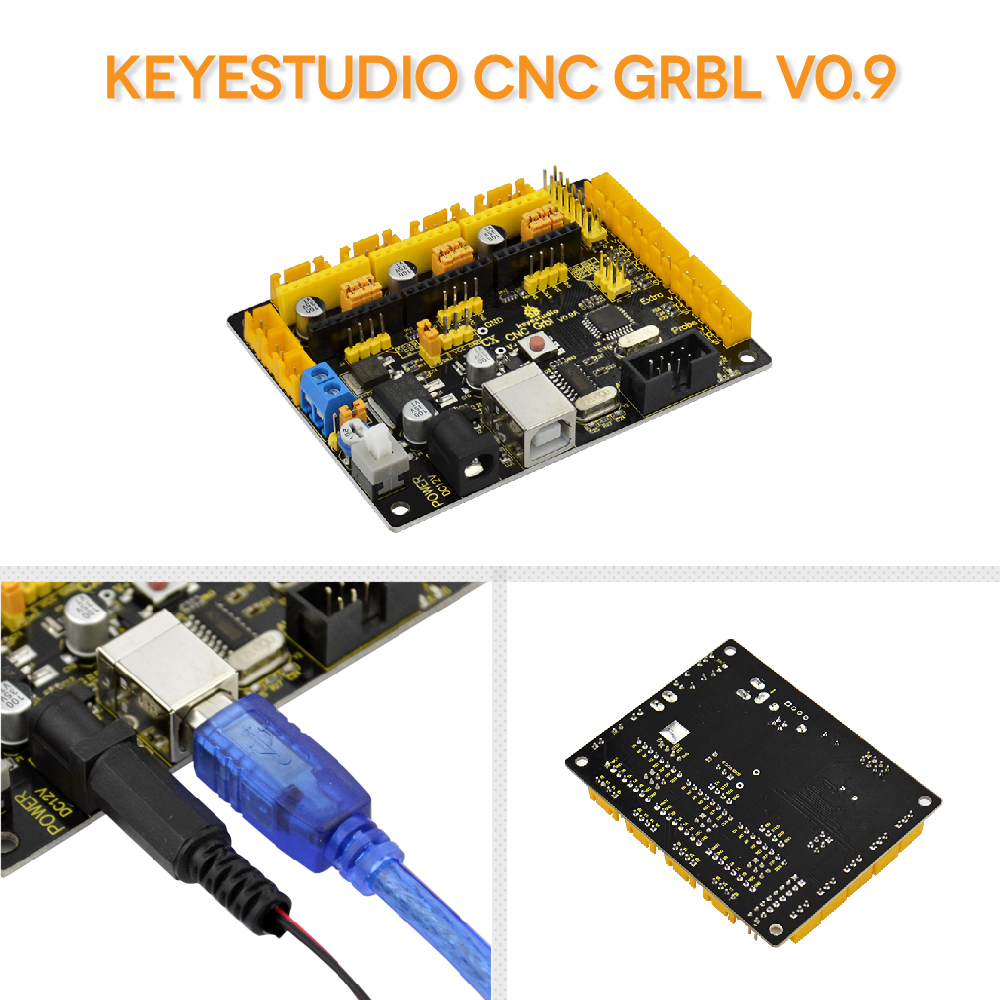

Keyestudio CNC GRBL V0.9 は、CNC、レーザー彫刻機、書き込みロボット、その他のロボット用に Keyestudio によって開発されたメインボードです。費用対効果の高い完全なインターフェースを備えており、外部接続経由で駆動できるため、DIY や工場での使用に適しています。
A4988 は、コンバータと過電流保護を備えた DMOS マイクロステッピング ドライバで、バイポーラ ステッピング モータをフル、ハーフ、1/4、1/8、1/16 ステップ モードで動作させることができ、最大 35 V および ± 2A の出力駆動性能を備えています。 A4988 には、低速モードまたは混合減衰モードで動作する固定オフタイム電流レギュレータも含まれています。
CNC V0.9Aの仕様

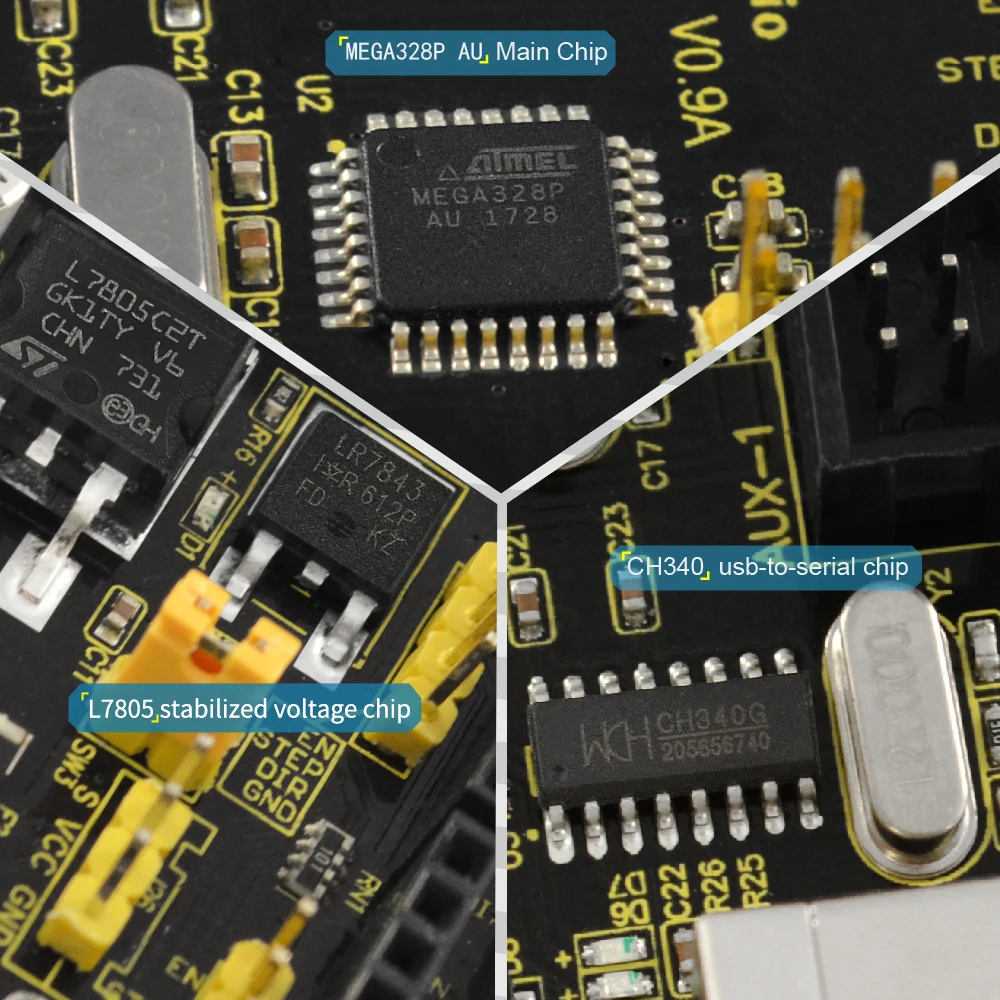

1. マイクロプロセッサ：MEGA328p
2.入力電圧：DC 12V
3. 対応ファイル形式：Gcode
4. 支援機械構成：CNC、レーザー彫刻機、書き込みロボット
A4988ドライバーの特徴
1. シンプルなステッパーと方向制御インターフェイスを備えています。
2. 5 つの異なるステップ モード: フル、ハーフ、1/4、1/8、1/16 ステップ モード。
3. 最大電流出力を調整してより高いステップ レートを得るために使用される調整可能なポテンショメータ。
4. 自動減衰モード検出/選択。
5.過熱閉回路、不足電圧ロックアウト、横流保護。
6. 接地短絡保護および負荷短絡保護。
A4988動作モードの設定方法
