Waveshare 9.7 インチ E-Ink ディスプレイ HAT Raspberry Pi 5/4B/3B/Zero/Zero W/Zero WH/2B/3B/3B 電子ペーパー用 USB/SPI/I80 インターフェイス付き
概要
これは Raspberry Pi 用 E-Ink ディスプレイ HAT で、9.7 インチ、解像度 1200x825、組み込みコントローラ IT8951 を備え、USB/SPI/I80 インターフェイス経由で通信し、部分リフレッシュをサポートしています。
超低消費電力、広い視野角、電力を必要としない鮮明な表示などの利点により、棚ラベルや工業用機器などの用途に最適です。
特徴
-
バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける
-
低消費電力、基本的に電力はリフレッシュのみに必要
-
標準 Raspberry Pi 40PIN GPIO 拡張ヘッダー、Raspberry Pi シリーズボードをサポート
-
USB/SPI/I80 インターフェイス、Raspberry Pi/Nucleo などのホストボードとの接続用。
-
開発リソースとマニュアルが付属 (Raspberry Pi/STM32 の例)
仕様
-
動作電圧: 5V
-
インターフェース: USB/SPI/I80
-
外形寸法：218.8mm×156.425mm×1.15mm
-
ディスプレイサイズ：202.8mm×139.425mm
-
ドットピッチ：0.169×0.169
-
解像度：1200×825
-
表示色：黒、白
-
グレースケール: 2-16 (1-4 ビット)
-
フルリフレッシュ時間:
-
総リフレッシュ電力: 0.6W(標準)
-
合計待機電力: 0.3W(標準)
-
視野角:
SPIのピン配置
|
シンボル |
説明 |
|
5V |
電源入力 |
|
GND |
地面 |
|
味噌 |
SPI MISO ピン |
|
モシ |
SPI MOSI ピン |
|
SCK |
SPI SCKピン |
|
CS |
SPI チップ選択、ローアクティブ |
|
RST |
外部リセット、ローアクティブ |
|
誇りに思う |
ビジーステータス出力、ローアクティブ |

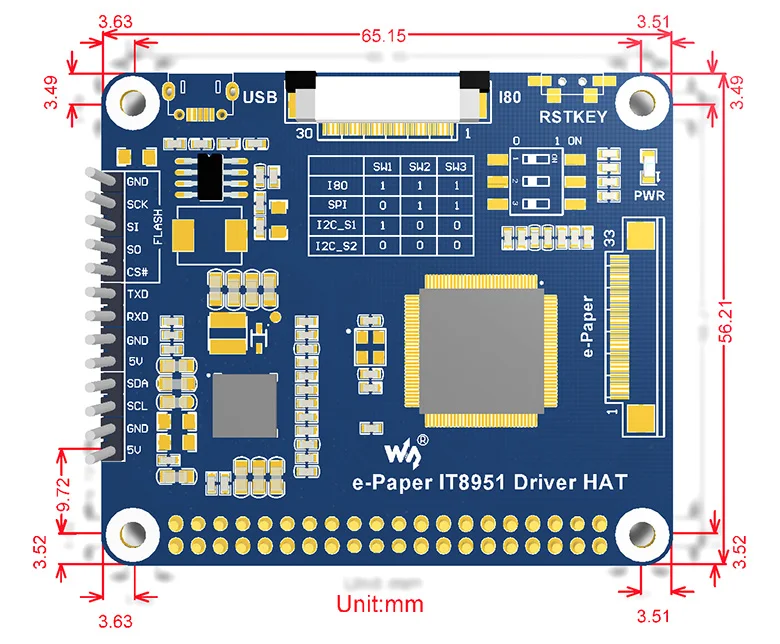

電子ペーパー IT8951 ドライバー HAT の寸法
開発リソース
ウィキ :www.waveshare.com/wiki/9.7inch_e-Paper_HAT
