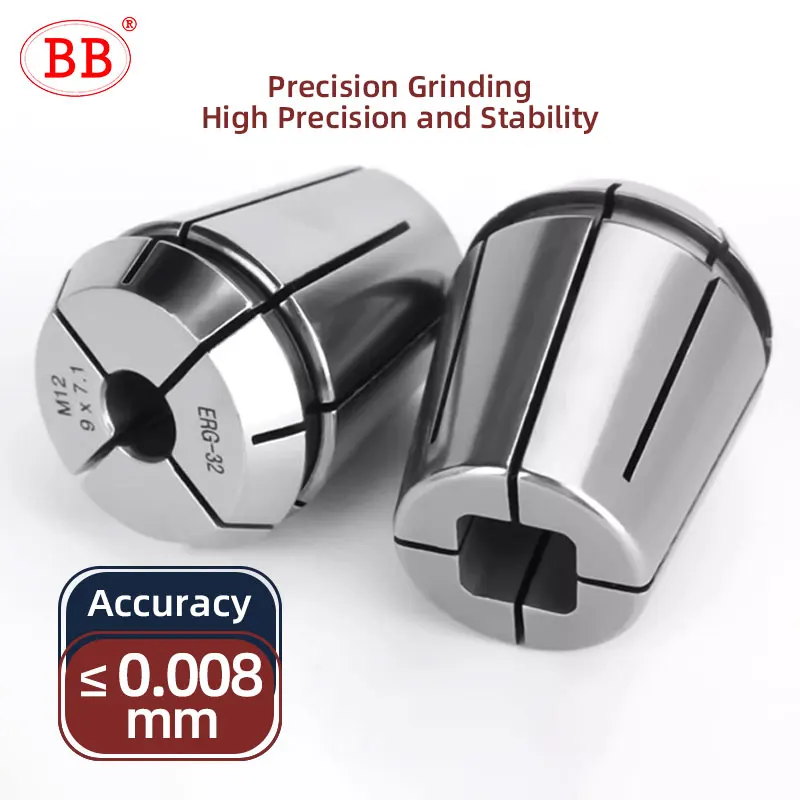

精密研削 高精度と安定性
仕上がりは精巧で、表面は美しく、全体的な精度も高い。
精度 ≤ 0.008mm

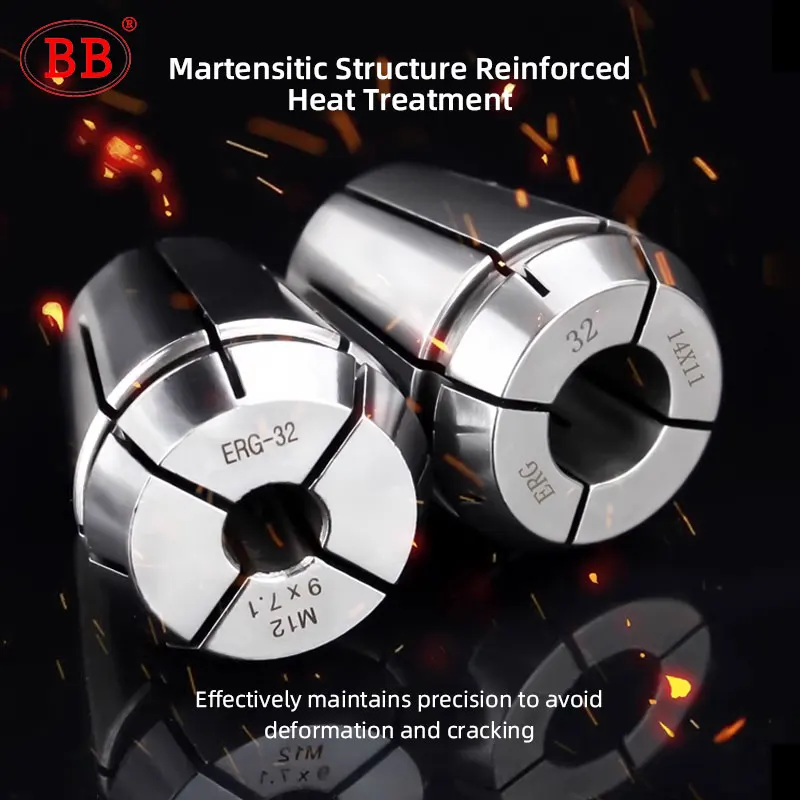

マルテンサイト組織強化熱処理
変形や亀裂を防ぎ、精度を効果的に維持します。
65Mn合金ばね鋼
高い弾性、強靭な鋼材特性、安定した切断のための弾性制約の打破、耐用年数の大幅な向上
締め付け力が強い
弾性力は強い
非常に強力な締め付け力で安定しており、緩みません
締め付け力の向上、優れた弾性による持続的な安定性、そして卓越した精度を実現します。

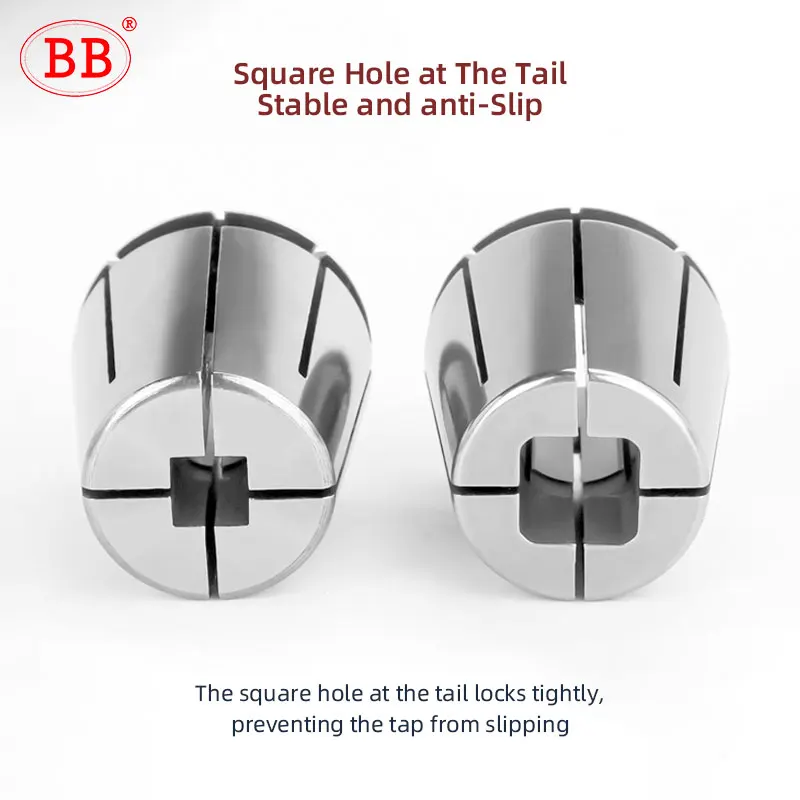

尾部に四角い穴があり、安定性と滑り止め効果があります。
尾部の四角い穴がしっかりと固定され、タップが滑るのを防ぎます。
仕様とモデルの選び方
1. ノギスを使用してコレットの高さを測定し、測定した外径サイズを使用して必要な仕様を確認します（図に示すように：40mm）。
2. ノギスを使用して、治具の外径の端を測定します。測定された寸法は、必要な仕様を確認できます（図に示すように、ER32モデルの場合は2.9mm）。
注釈
治具に表示されているクランプ範囲を示す番号（例：ER-8）は、チャックのクランプ範囲が7mm～8mmであることを示しています。適切なクランプ精度は8mmであり、数値の精度が高いほど精度も高くなります。
1. スナップリングをナットに挿入し、軽く回転させながら、ナットの偏心部分がスナップリングの溝に収まるまで待ちます。矢印の方向に均等にスナップリングを押し込み、ナットにしっかりとはめ込みます。
2. クランプスプリングとナットをチャック本体または工作機械のスピンドルに取り付け、切削工具の円筒形ハンドルを清掃してから、クランプ穴に挿入します。使用前に、レンチを使用してナットを均等に締め付け、ストレート切削工具がしっかりと固定されるまで締めます。
3.ツールを交換する際は、レンチを使用してナットを緩め、チャックとツールを取り外し、ツールを取り外し、クランプスプリングを矢印の方向に強く押し出して押し出し、必要に応じて別の穴のあるクランプスプリングと交換します。
注記：
スナップリングを損傷する恐れがあるため、工具を取り付けずに圧力キャップを締め付けないでください。
