Vision Master E290 サポート ESP32 LoRa V3 シリーズ SX1262 チップ搭載 2.9 インチ E インク搭載開発ボード Bluetooth WiFi、LoRa
説明
Vision Master E290 (HT-VME290) は、複数のワイヤレス駆動方式を備えた E-Ink 開発キットです。 弊社が提供するサンプル プログラムや開発ツールと連携すると、ユーザーは Bluetooth、Wi-Fi、LoRa 経由でディスプレイを操作できます。
このボードには、デフォルトの 2.90 インチ白黒 E-Ink ディスプレイ画面が装備されており、停電後も 180 日間連続表示されます。 Arduino、PlatformIO、Micpython、その他の開発フレームワークと互換性があり、電子タグやIDタグなどのアプリケーションの開発に使用でき、Meshtasticのようなオープンソースプロジェクトを実行することも可能です。
ESP32-S3R8 MCU、Wi-Fi と BLE をサポート。
LoRa モジュールはオプションで、Mashtastic と互換性があります。
低消費電力、ディープスリープ時は 18uA、停電後も 180 日間連続表示。
オンボード SH1.25-2 バッテリー インターフェイス、統合リチウム バッテリー管理システム (充放電管理、過充電保護、バッテリー電源検出、USB / バッテリー電源自動切り替え)。

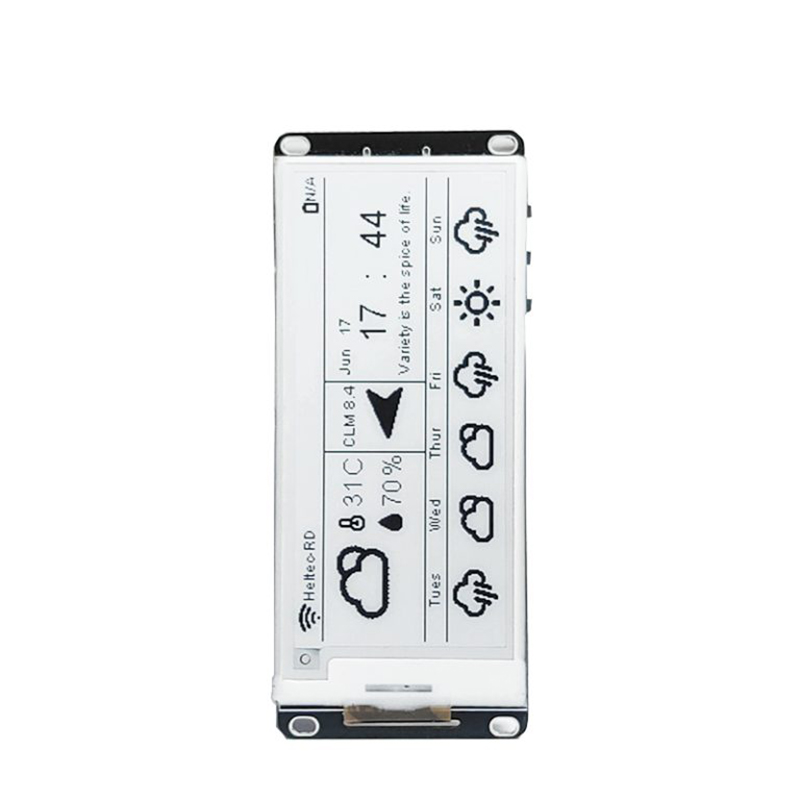

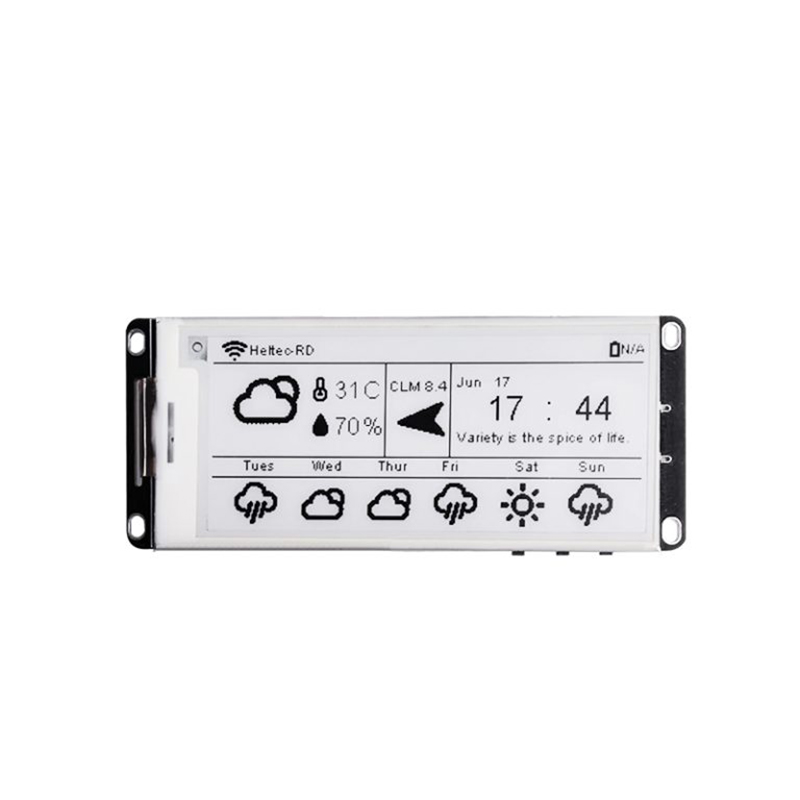

オンボード 2.90 インチ 296 x 128 ピクセル ディスプレイ、部分リフレッシュのサポート。
保管条件: -25 ～ 70℃、≤45%RH。
最適使用条件：0~50℃、55±10%RH。
SH2.0-4P センサー インターフェイスは、QuickLink シリーズ センサーと完全に互換性があります。
2*20 ピンメスヘッダー、Raspberry PI と完全に互換性があります。
Arduinoと互換性があり、開発フレームワークとライブラリを提供します。

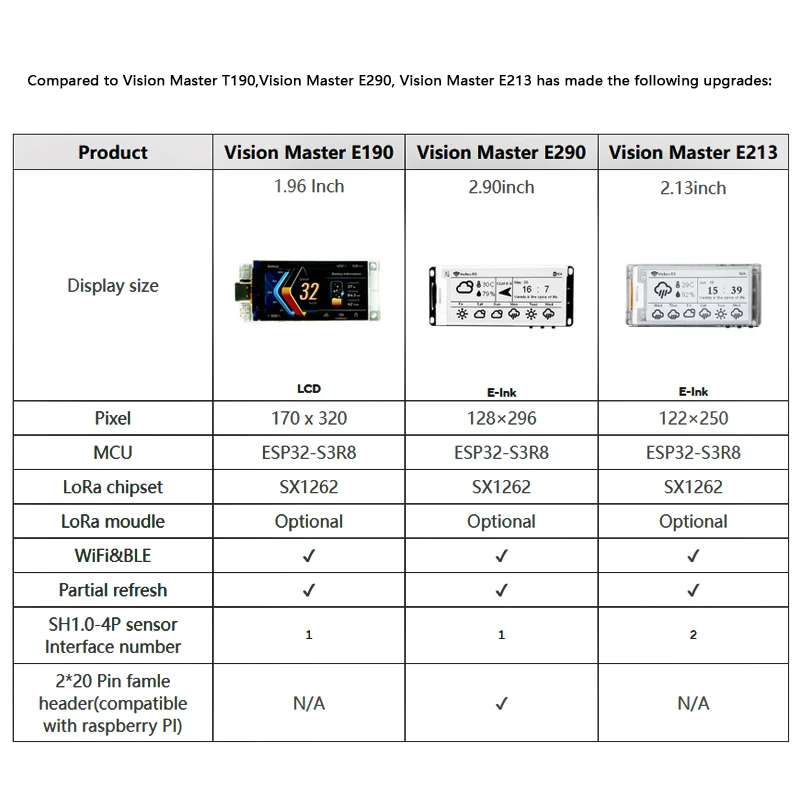

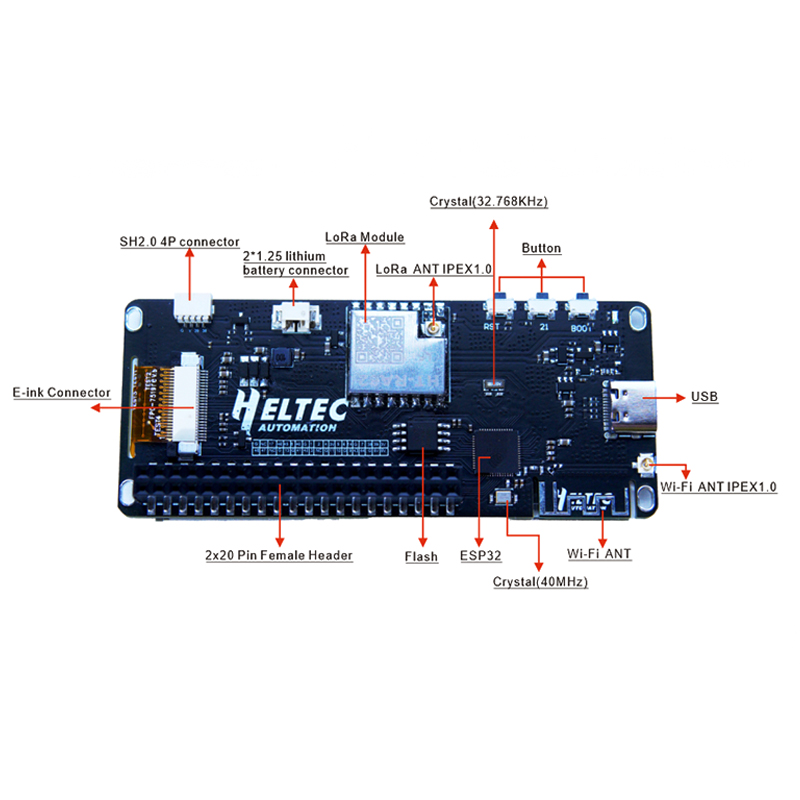

Vision Master E213 には豊富なピンとハードウェア リソースがあり、広範囲に拡張できます。
SH2.0-4PインターフェースはQuickLinkシリーズセンサーに直接接続できます。
2*20 ピンメスヘッダー、Raspberry Pl と完全に互換性があります。

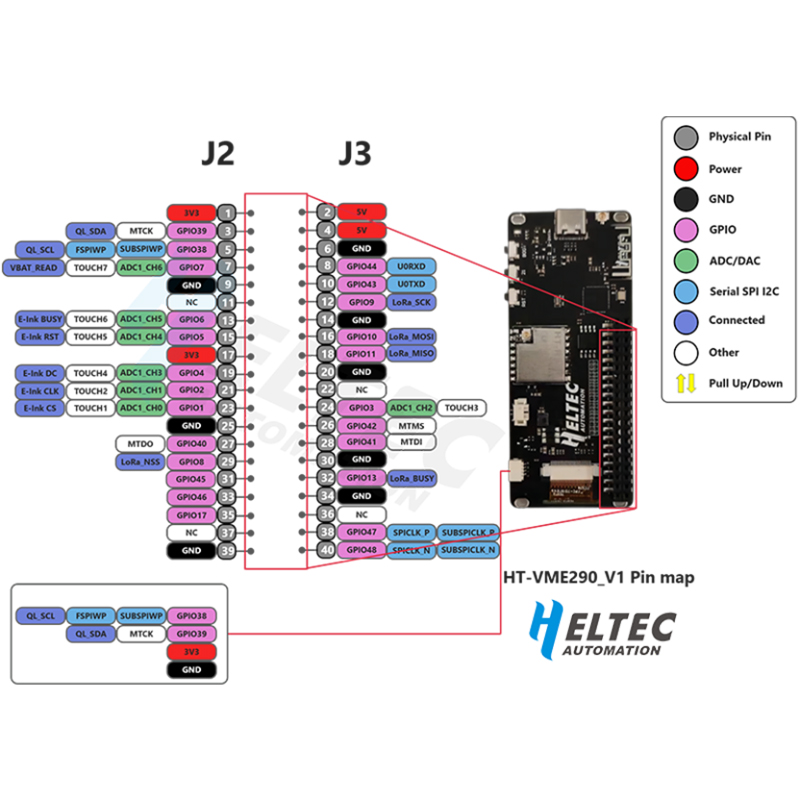

ピンマップ

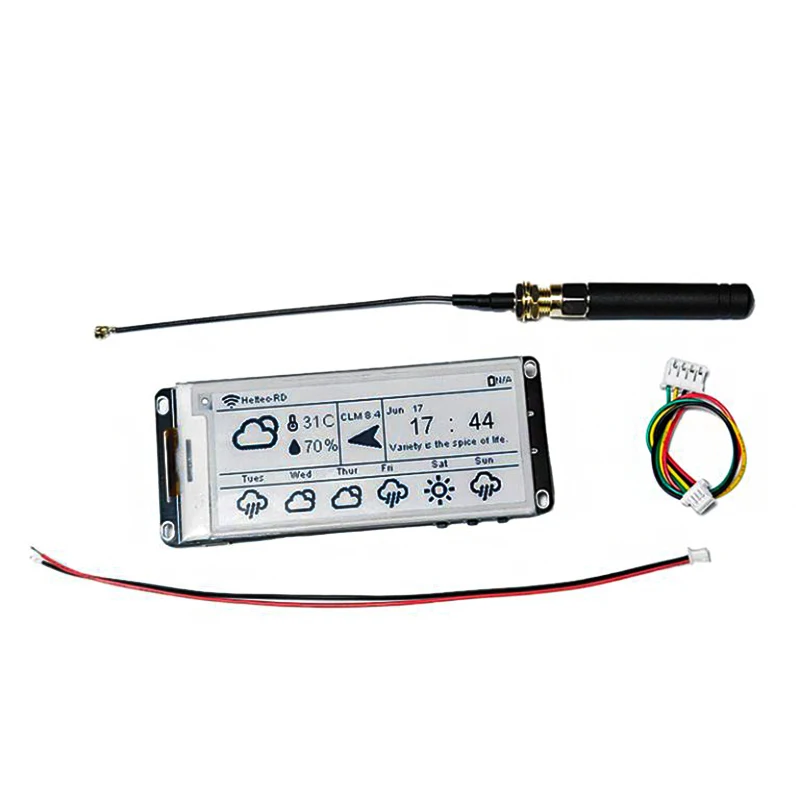

駐車場一覧
HT-VME290 ※1
LoRa グルーロッドアンテナ * 1
SH1.25x2 バッテリーコネクタ *1
