Esc 10S 36V ハブモータープログラム電動スケートボード制御ロングボードシングルドライブ ESC 代替制御メインボードリモート

Esc 10S 36V ハブモータープログラム電動スケートボード制御ロングボードシングルドライブ ESC 代替制御メインボードリモート

特徴：

1.選べる4種類の速度モード、選べる4種類のブレーキ力モード。

2. ダウンヒル、スライド、ブレーキエネルギー回生、ワンキー前進/後進切り替えワイヤレス 2.4G、マルチポイント FM。

3. 電圧 10 秒、バッテリーパック、定格電流 16A 最大各モーター。

4.低速高トルク、低速、高速加速、最大連続相電流80Aホイールハブ90モーター3000rpm、最大50km/h。

5.高品質のプラスチック素材で作られており、頑丈で耐久性があり、長寿命です。

仕様：

状態: 100% 新品

アイテムタイプ: シングルドライブコントローラ

材質: プラスチック

色: 写真のように

数量: 1 セット、注: 接着剤充填シングルドライブコントローラーアップグレードリモートコントロールキット

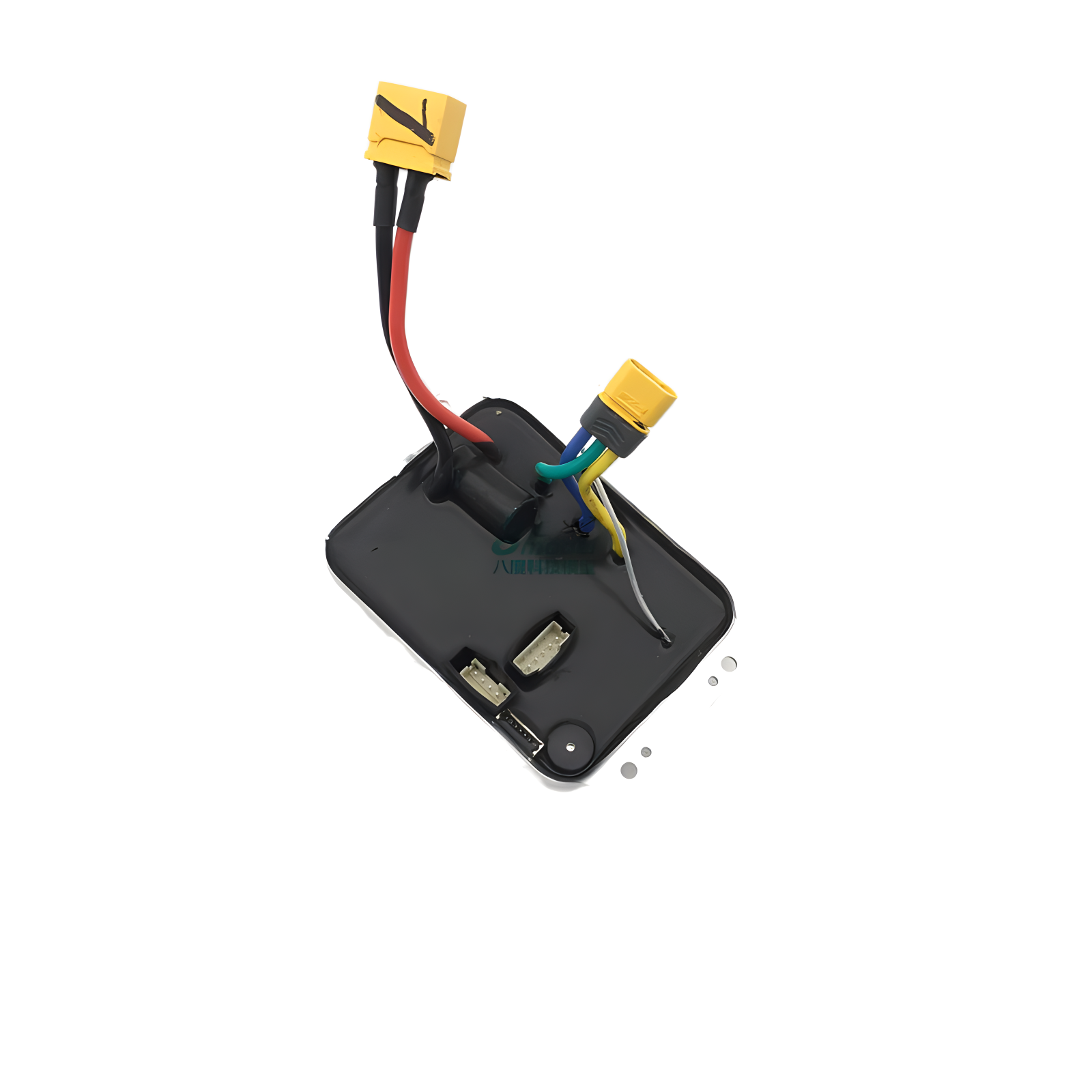

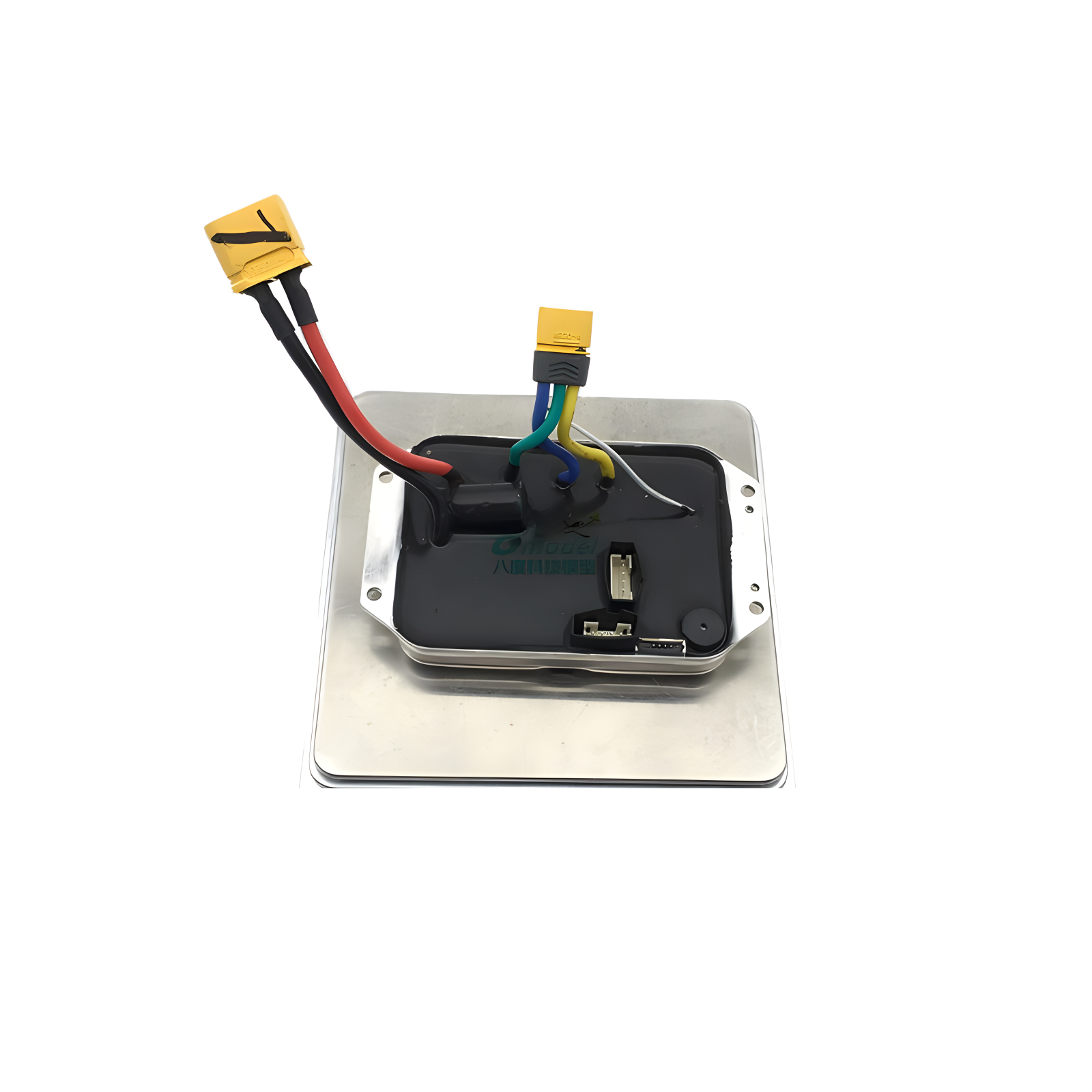

シングルドライブコントローラーESC:

定格電圧：36V

電流：12A

電力：430W（36V）

回転速度：3000rpm

最高速度：35km/h

駆動方式：FOC

誘導モード：ホール用

最大耐荷重：120kg

保護: 過圧、低圧、過熱、失速、CW/CCW、オーバーフロー、速度制御

製品カテゴリー: ペダルスクーター

適した人: ユニバーサル

リモコン電池: 内蔵リチウム電池

容量：400MAH

定格電流：16A

使用環境:

関数

仕様

パラメータ

注記

使用温度範囲

-20℃～120℃

通常の作業

±5℃

使用湿度範囲

10% to 95%RH

通常の作業

±5RH

製品サイズ：

アイテム

仕様

注記

メインボードのサイズ

35x20mm/1.38x0.79インチ

±0.5mm/0.02インチ

1. 機能の説明:

加速パター：加速、制動、逆転、停止、駐車

速度モード: 低速、中速、高速、モーションモード

ブレーキ強度: 電子ブレーキ

ブレーキモード：EBS電子ブレーキ、リニア電子ブレーキ、バッテリー充電用ダウンヒルブレーキ、最大電流10A

正負切り替え：ボタンをタッチして正負方向を切り替えます。

2.4Gワイヤレス：2.4Gリモコン送信により複数の周波数ポイントを制御します。自動周波数ホッピングにより競合を防止

電気量指示：リモコンLED指示4グリッドスクーター電気量、10％、25％、50％、75％

ペアリング方法：マシンの電源が入っているときに、電源スイッチ5Sを長押しすると、LEDインジケータが0.5秒間1回点滅し、ペアリングモードに入ります。

制御モード:デュアルモードFOC/正弦波/方形波

2.使用範囲：

ブラシレス電気コントローラーは、モーター 70.83.90.100.120 ハブモーターと一致するように、電動四輪スクーターの駆動制御システムに使用できます。

対応するリモコンモード:

マザーボードはリモコンとペアリングされています。マザーボード上にボタンスイッチがあります。メインボードの電源が入っているときに、スイッチを短く押すと、その横にある LED ライトが 0.5 秒間 1 回点滅し、マザーボードはペアリング状態になり、リモコンがペアリングされるのを待ちます。リモコンの電源が入り、リモコン下部の隠しボタンを短押しするとペアリングが成功します。

スクーター製品のリモコンの適合方法:：

完成したスクーターの電源が入ったら、電源ボタンを長押しすると、LED インジケータが 0.5 秒間 1 回点滅し、マザーボードがマッチング状態に入り、リモコンがマッチングされるのを待ちます。リモコンの電源を入れ、リモコン下部の隠しボタンを押します。ボタンを押すとマッチング成功

表示画面リモコンマッチングモード:

スクーターのメインボードがマッチングモードに入った後、表示画面のリモコンの 2 つのボタンを同時に押すと、マッチングが成功します。

キー無しスライド自動切替機：

1、スクーターで遊ぶときはいつも、

2、スクーターで遊ぶたびに、

3 スクーターの電源が切れた場合、スクーターをキックしても、バッテリー保護プレートが保護されて電力が出力されない限り、スクーターの起動後は電源が入ります。ユーザーが電動スクーターを非電動スクーターとして使用しても影響はありません。マザーボードには低電力アラーム音が鳴り、マザーボードがリモコンに接続されていないと、モーターが駆動されないか、モーターのスライドが妨げられます。

(利点: 時間が経つと、スクーターの下側が泥だらけになったり汚れたりすることがあります。自動起動の利点があり、起動時間を節約するためにプレイしたい場合があります)

機能特性:

4種類のスピードモッド

選べる4種類の速度モード、選べる4種類の制動力モード。

ダウンヒル、スライド、ブレーキエネルギー回生、ワンキー前進/後進切り替えワイヤレス2.4G、マルチポイントFM。電圧6秒、7秒、10秒、バッテリーパック、定格電流各モーター最大16A。

特徴：低速高トルク、低速、高速加速、最大連続相電流80Aホイールハブ90モーター3000rpm、最高50km/h。

優れた適用性、幅広い適合モーター、市場の90%のモーターと互換性あり

コントロールモード、ダブルモード

バッテリー不足電圧アラーム、合計 4 つのアラーム、(ドロップ 1 音 40% 電気量)(ドロップ 2 音 30% 電気量)(ドロップ 3 音 20% 電気量)(ドロップ 4 音 10% 電気量) ドロップ 4 音は低電圧保護に入り、バッテリーを過放電と損傷から効果的に保護します。

モーターラインの短絡保護、モーターラインの脱落保護/遮断保護/最大電流保護/バッテリー低電圧保護/過電流/過電圧/過負荷電流制限保護

アドバンテージ：

高品質のチップと電子部品で構成されたシングルドライブ設計により、優れた安定したパフォーマンスを提供します

マザーボードの頑丈な構造により、耐用年数を大幅に延長できます。

リモート受信モジュールを使用すると、リモート制御をサポートします

電動ロングボード制御システムにはEMP制御モジュールとリモートモジュールがあり、ESCのように操作できます。

過電圧、不足電圧、過熱、過電流、保護機能、安全で信頼性の高い使用、速度調整のサポート、使いやすい。

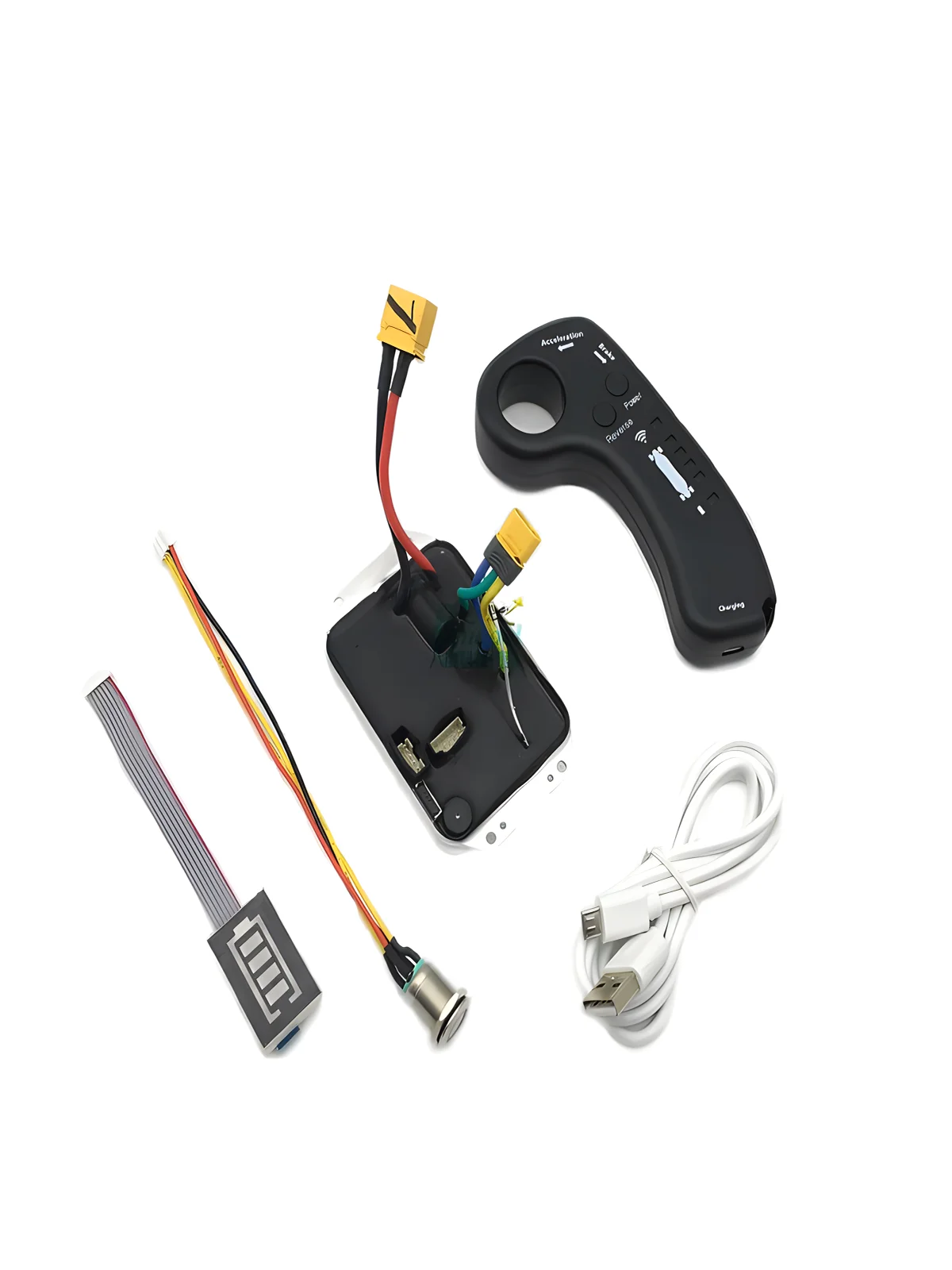

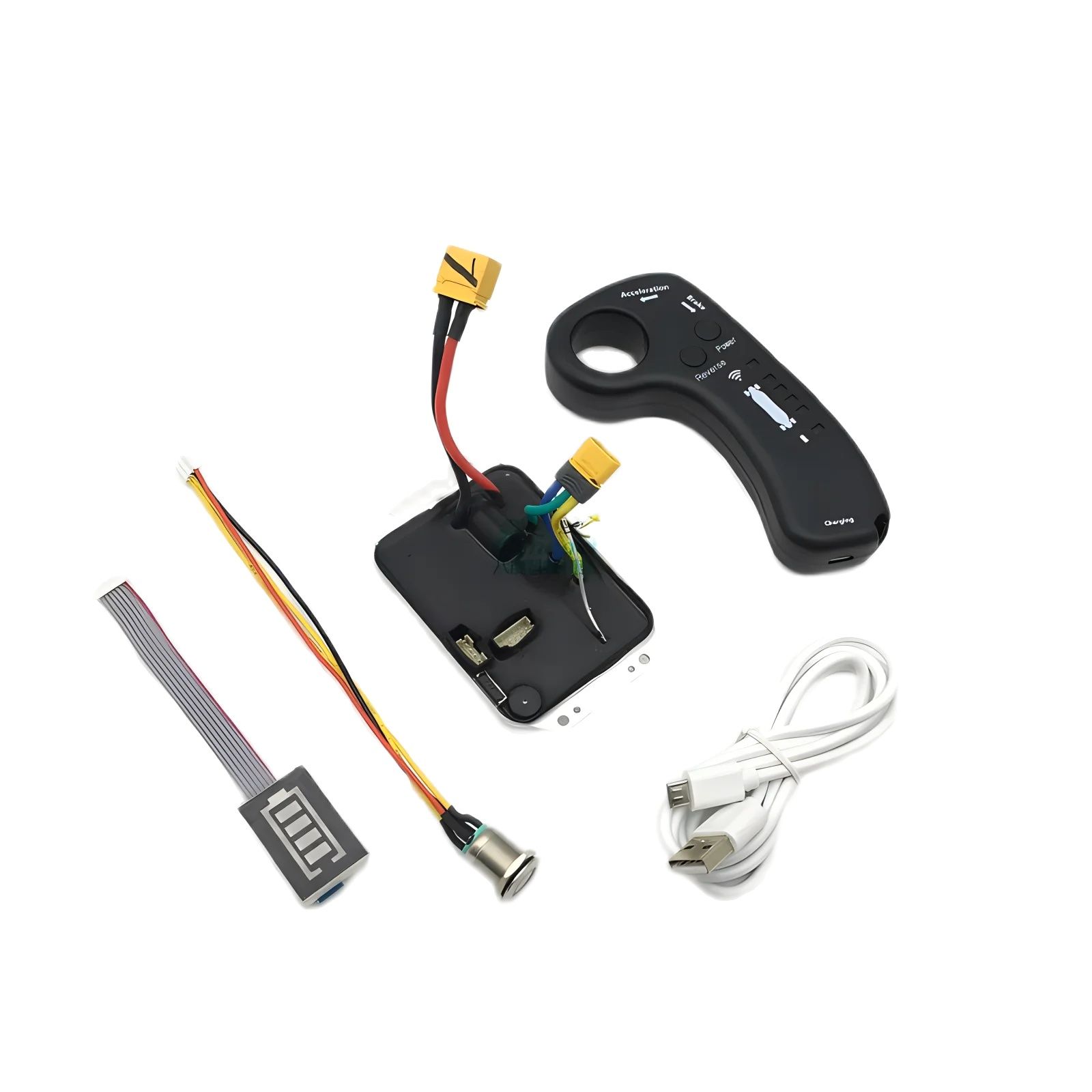

パッケージリスト:

1×シングルドライブコントローラーキット

1×メインボード

1×接着剤充填シェル

1×モーターケーブル

1×電源ケーブル

1×リモコン

1×USBケーブル

※ボタンを短く押すと約1秒でスイッチが解除され、ボタンを長押しするとボタンを放さずに押し続けることになります。

1.仕様:

名前指定パラメータ

バッテリーサイズ 602030

静電容量 3.7V/300mA

充電時間 50% 充電まで 20 分

充電ポート マイクロUSB

重量 55g

通信モード 多地点周波数ホッピング 2.4G

リモコン距離オープン 20M

ディスプレイの種類 OLED

ディスプレイサイズ 0.96インチ/15mm*22mm

2. 機能説明

リモコンの電源を入れます。

電源ボタンを 3 秒間押し続けると電源が入り、ディスプレイが点灯します。

リモコンがオフになっている場合:

電源ボタンを3秒間長押しして電源を入れ、

リモコンが自動的にオフになります。

リモコンがスクーターに接続されていないため、30 秒以内に自動的にシャットダウンします。リモコンとスクーターの間に接続がある場合、リモコンとスクーターは自動的にシャットダウンされません。

単位スイッチ：

リモコンの電源がオフで取り付けられている場合、1 と 2 のボタンを押したままにしてメニュー インターフェイスを表示し、2 画面の矢印を押して上下に移動し、UNIT: KM/H MPH に移動します。スクロール ホイールにより、キロメートルとマイルが切り替わります。

車輪速度表示調整：

リモコンの電源がオフで取り付けられている場合、1 番と 2 番のボタンを押し続けると、メニュー インターフェイスが表示されます。画面の 2 番の矢印を押して上下に移動し、WHEEL SPEED: 64 に移動します。後ろの 64 の数字は、リモコンの速度と走行距離を調整します。 , 数字が大きいほど表示速度が速くなり、数字が小さいほど表示速度が遅くなります。変動するスクロールホイールは数字の大きさを切り替え、上にスクロールホイールを回すと数字が大きくなり、下にスクロールホイールを回すと数字が小さくなります。

リモコンの表示内容：

スクーター電源、リモコン電源、ODO総走行距離、単走行距離記録、スプリント最高速度記録、時速、前進/後退表示、速度ギア、ブレーキギア、通信表示、加速プラス電流、ブレーキマイナス電流、

振動リマインダー:

電源投入時に1回振動、スケートボードが接続されていないときに2回振動、電源ボタンを押すと1回振動、リバースを押すと1回振動、電源を押して電源を切ると1回振動、エラー学習中は長時間振動し、スクーターの電力が10％未満の場合は2回振動します。

リモコンの中間位置を学習する:

リモコンの電源がオフになっている場合は、画面に「OK」と表示され中央値の学習が成功するまで、電源ボタンと逆転ボタンを押し続けます。 NGと表示された場合は中央値の学習が失敗したことを意味し、振動は継続します。

照明をオンにします。

リモコンの電源が入っているときに、リバースボタンを押し続けると、リモコンが 1 回振動し、ライトが点灯します。

正逆方向スイッチ：

電源ボタンをダブルクリックすると、画面に FW-BW が表示され、正回転で 1 回振動し、逆回転で 2 回振動します。

ペアリング方法：

まずスクーターの電源を入れ、スクーターの電源ボタンを 3 秒間押し続けます。スクーターのインジケーターが 0.5 秒に 1 回点滅した後、スクーターはペアリング モードに入ります。リモコンの電源を入れた後、電源ボタンとリバースファンクションボタンを同時に1秒間押し続けて放すだけでペアリングが完了します。

パスワード速度制限の設定方法：

リモコンがオフの場合は、電源ボタンと機能ボタンを押したままにしてメニューに入り、電源ボタンを放します。ファンクションボタンは放さないでください。 5 ～ 8 秒後、画面の左下隅に数字が表示されます。次に、左下隅の数字が点滅した後、スクロール ホイールを振って速度制限ギアを調整します。加速方向は 、ブレーキ方向は - 、最低制限は最低 LO、最高速度制限は Pro、（操作中は機能ボタンを放さないでください。設定を終了するには機能ボタンを放さないでください。操作プロセスが再開されます）。最後に、電源ボタンを押してシャットダウンして終了します。 (この機能のオプション)

スクーターバッテリーインジケーター:

図に示すように、リモコンはスクーターに正常に接続されました。BO スクーターの電源は 4 つのセグメントに分割され、完全なライトが電源 (

リモコンのバッテリーインジケーター:

図のようにリモコンの電源を入れます。リモコンの電源は 4 つのセグメントに分割されています。完全な光が力です (

クルーズモード:

5〜50キロメートルの一定速度で巡航します。加速中に電源ボタンを短く押して CRU を表示し、クルーズに入り、加速とブレーキを押してから、次の電源ボタンを押してクルーズを終了します。

加速/ブレーキ:

を押します。

「ローラー」を前に押すと変速段が切り替わり、「ローラー」を後ろに引くとブレーキ力の調整が切り替わります。

スクーターの変速：

スクーターが停止しているとき、またはスクーターがスライドしているときに、リバースボタンを短く押すと、スクーターの 4 つのギア (LO 低速、MI 中速、HI 高速、および Pro 高速) が切り替わります。

スクーターのブレーキ力の切り替え：

を引っ張る

リモコンの充電:

リモコンの充電はMicro USBで行います。リモコンが接続され充電されると、リモコンの RM アイコンがリモコンの充電ステータスを示します。

リモコンのバッテリー保護:

リモコンの電池電圧が 5% 未満の場合、電池電圧は 3.2V 未満です。を押す

注: リモコンの電力が最後のセルよりも低い場合、過放電によるリチウム電池の損傷を避けるために、ユーザーは適時にリモコンを充電することをお勧めします。

信号損失:

信号が失われると、リモコンが加速している場合、スクーターは加速を停止し、モーターは自由にスライドします。スクーターがブレーキ状態にある場合、信号が失われ、1 秒以内はブレーキがまだ有効であり、1 秒以内に再接続すると再び使用できます。信号が 1 秒以上失われると、加速もブレーキも失敗し、スケートボードはフリー スライドと同じになります。
