Nema34 閉ループモーター 1 個
1個のHBS86Hドライバー
1 個 3 メートル延長エンコーダケーブル
熱い販売の完全な CNC キット!お金の無駄遣いをやめよう
✅ 耐久性の高い CNC 用の 3 つのトルク オプション! DIY愛好家や小規模なワークショップに最適
包装内容明細書
Nema34 閉ループモーター 1 個
1個のHBS86Hドライバー
1 個 3 メートル延長エンコーダケーブル
| 1.Nema34モーター、大トルク |
| 2.クローズドループシステム、高精度 |

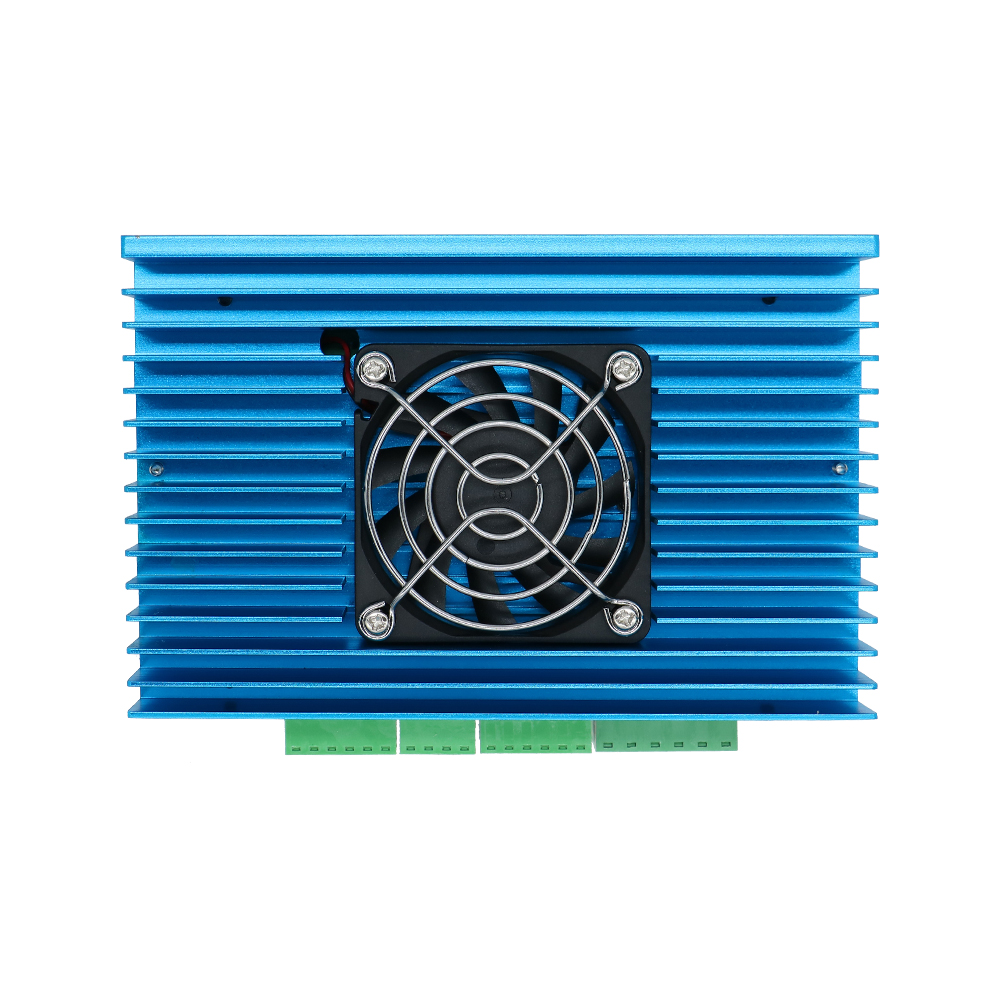

| 3.冷却ファン付きドライバーで素早くクールダウン |
コア駆動コンポーネント:閉ループステッピングモーター
主な特徴: これがキットの中心的な利点です。従来の開ループステッピングモーターとは異なり、エンコーダー (位置センサー) が内蔵されています。
利点:
高い精度と信頼性:ドライバーは、モーター シャフトの実際の位置を (エンコーダーのフィードバックを通じて) リアルタイムで読み取り、それを指令された位置と比較します。ステップロスが検出された場合（過剰な負荷によりモーターが所定の位置まで回転しないなど）、ドライバーは自動的に修正して正確な動作を保証し、累積誤差を回避します。これにより、システムの信頼性と加工精度が大幅に向上します。
アンチステップロス:過負荷、急加速、その他の状況下で従来の開ループ ステッピングで発生する可能性のあるステップ損失の問題を効果的に解決します。
報告可能なステータス (オプション): 一部の閉ループ システムでは、エラー ステータス (過負荷、過熱など) をコントローラに報告できます。

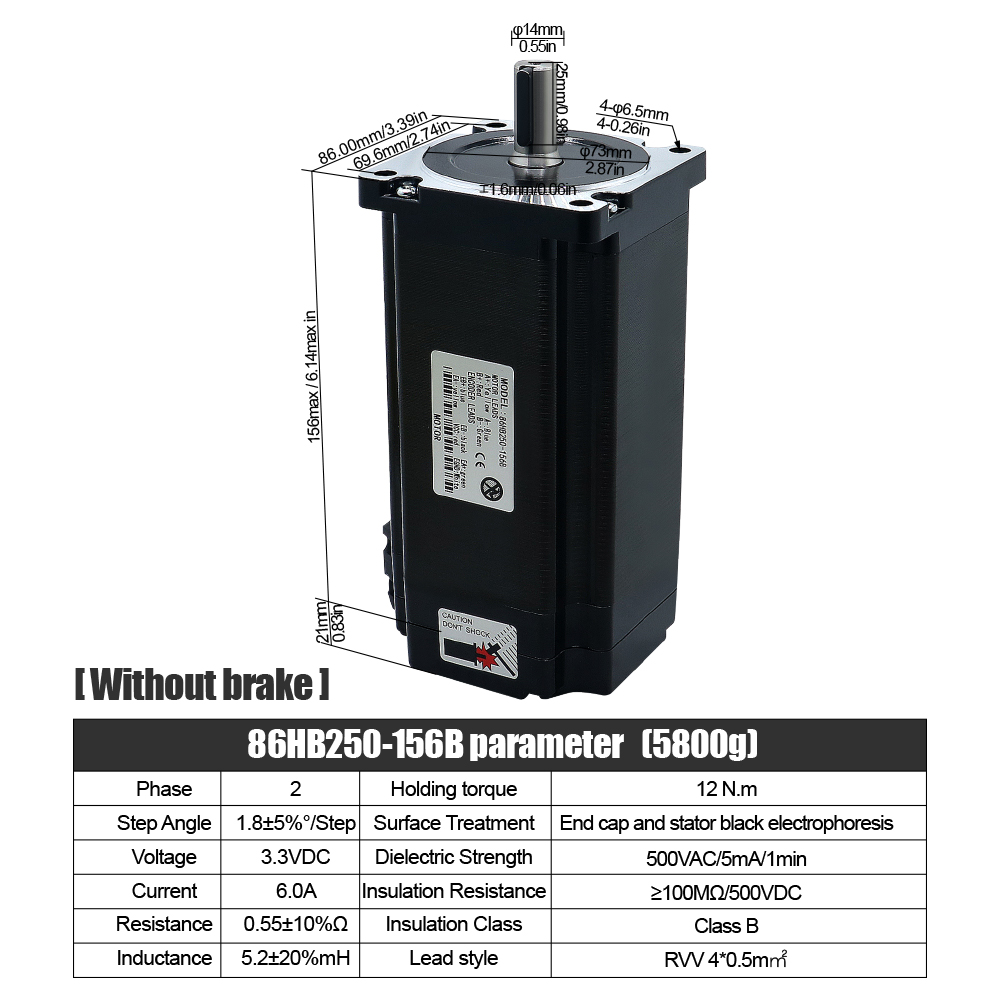

モーター仕様:ネマ34 86mm
標準サイズ:"Nema34" refers to the installation flange size and shaft diameter that comply with NEMA (National Electrical Manufacturers Association) Standard 34. This is a very common and standard size in industrial automation.
体長:"86mm" refers to the length of the motor body. Under the same framework number (Nema34), the length of the fuselage is usually positively correlated with the torque output capability of the motor. Multiple torque options are provided here
?主な利点 (当社の完全な CNC キットを選択する理由?) ⚡ オールインワンのコンプリートキット: 必要なものがすべて含まれています。 Nema34 86mm 閉ループ ステッピング モーター 400W 60V PSU (電源) HBS86H ハイブリッド サーボ ドライバー エンコーダー ケーブル。追加の購入や互換性の問題はありません。プラグアンドプレイなので、時間とお金を節約できます。 ⁉️
⚡ Nema34 86mm 高耐久設計: 86mm フレーム サイズ、高負荷 CNC プロジェクト向けに構築されました。 3 つのトルク オプションから選択可能: 4.5Nm (軽量 CNC)、8.5Nm (中型 CNC)、12Nm (頑丈 CNC/ミル)。さまざまな CNC 負荷のニーズに完全に適合し、未使用の電力を過剰に支払う必要はありません。 ⚙️
⚡ クローズドループテクノロジー: もうステップロスはありません!内蔵の高精度エンコーダはリアルタイムの位置フィードバックを提供し、位置決めエラー、材料の無駄、不安定な動作を排除します。オープンループモーターよりもはるかに正確で安定しているため、高精度の CNC 加工に最適です。 ?
⚡高品質HBS86Hサーボドライバー：プロフェッショナルハイブリッドサーボドライバーは、高トルク出力、低ノイズ、低発熱、省エネをサポートします。過電流、過電圧、過熱保護機能を備え、ハードな使用でも長期安定動作を保証します。 ⁉️
⚡ 400W 60V 安定した PSU: 高出力電源は安定した電圧を提供し、電圧変動がなく、モーターとドライバーを効果的に保護します。長時間の作業に適しており、産業用およびプロ用の CNC セットアップに最適です。 ⚡
⚡ 簡単な取り付け
保持 トルク
| ステップ 角度 | モーター 長さ | 軸 直径 | 軸 長さ | 現在 /段階 | 抵抗 /段階 | インダクタンス /フェーズ | 位置決め トルク | ローター 慣性 | 鉛 ワイヤー | モーター 重さ |
4.5N・m
| 1.8 | 80 | 14 | 35 | 5 | 0.34 | 3.2 | 1300 | 1400 | 4 | 2.8 |
8.5N・m
| 1.8 | 118 | 14 | 35 | 6 | 0.53 | 5.4 | 2500 | 2700 | 4 | 4.15 |
12N・m
| 1.8 | 156 | 14 | 35 | 6 | 0.72 | 5.5 | 4000 | 4000 | 4 | 5 |
複数のトルクオプション: 4.5N。 m/8.5N。 m/12N。メートル
製品シリーズ:3 つのトルク値 (4.5 Nm、8.5 Nm、12 Nm) は、このキットがユーザーが選択できるさまざまなトルク仕様のモーター モデルを提供していることを示しています。
幅広い適用性：中荷重から高荷重までの幅広い用途をカバーします。ユーザーは、CNC 工作機械の軸負荷サイズなど、機器の実際の負荷要件に基づいて、適切なトルク モデルを選択できます。 12N。 mはトルクを高めたNema34仕様モデルに属します。
キットフォーマット
すぐに使用できます:製品は次の形式で提供されます。手術：
クローズドループステッピングモーター (エンコーダー付き)
専用ドライブ（HBS86H）
電源 (400W 60V PSU)
エンコーダケーブル
安心の互換性:これらのコンポーネントは、モーター、ドライバー、電源、ケーブル間の互換性とプラグ アンド プレイを確保するために、サプライヤーによって事前に選択されています。ユーザーは個別に購入してマッチングすることを心配する必要がなくなり、使用の敷居とエラーのリスクが軽減されます。
高性能ドライバー:HBS86H ハイブリッドサーボドライバ
ハイブリッドサーボ技術:これがこのドライブの核となるセールスポイントです。ステッピング モーターを駆動しますが、サーボ ドライブと同様の高度な制御アルゴリズム (通常は FOC (Field Oriented Control)) を採用しています。
主な利点 (従来のステッパー ドライバーと比較して):
よりスムーズで静か: 特に中低速でのモーターの動作音と振動が大幅に低減されます。
より効率的:電流出力を動的に調整し、発熱を削減し、エネルギー効率を向上させます。
高速化の可能性: 通常、従来のドライバーよりも高速でモーターを駆動できます。
より強力な過負荷容量: 突然の負荷変化に対応するために、より大きな電流を瞬時に供給します。
閉ループの利点を維持: 閉ループ ステッピング モーターのステップ損失防止機能と位置補正機能を完全にサポートします。

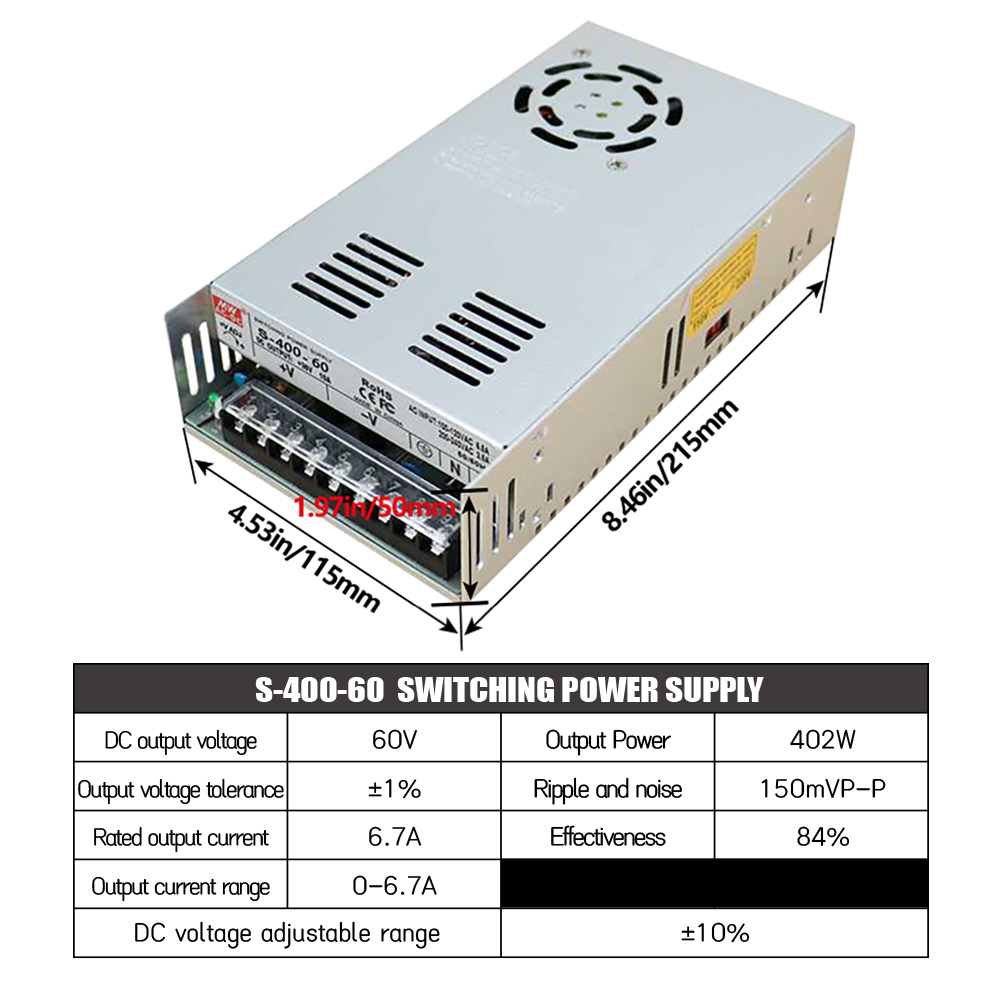

特別な電源:400W 60V DC PSU
パワーマッチング:400 ワットの連続出力電力を提供し、マッチング後、キット内のモーターとドライバー (特に高トルクモデル) に十分なエネルギーを供給できます。
電圧マッチング: 60V DC 出力電圧は、Nema34 ステッピング モーター (特にハイブリッド サーボ ドライブ) の駆動に一般的に使用され推奨される電圧であり、モーターの性能を最大限に高めるのに役立ちます。
信頼できる保証: システム全体に安定したクリーンな DC 電源を提供します。
標準エンコーダケーブル
必要な接続：モータのエンコーダポートとドライバのエンコーダフィードバックポートを専用ケーブルで接続します。これは、閉ループ制御を実現するための重要な物理リンクです。
利便性: 標準パッケージとして、ユーザーは追加のアイテムを購入する必要がありません。
HBS86H は、最新の ARM チップを採用し、ベクトルベースの閉ループ制御アルゴリズムを適用して、開ループステッピングモーターのステップ損失の問題を完全に克服するとともに、モーターの高速性能とトルク出力を大幅に向上させ、モーターの発熱と低速共振の問題を軽減します。また、モーターに継続的な過負荷がかかるとドライバーがアラーム信号を出力するため、ACサーボシステムと同等の信頼性を備えています。同時に、モーターの設置サイズは従来の 86 シリーズ ステッピング モーターと完全に互換性があります。従来のステッピング ドライブ方式はアップグレードが簡単で、コスト増加はオープン ループ ステッピング モーターに比べてそれほど大きくなく、従来の AC サーボ システムの 30 ～ 50% に相当するだけです。

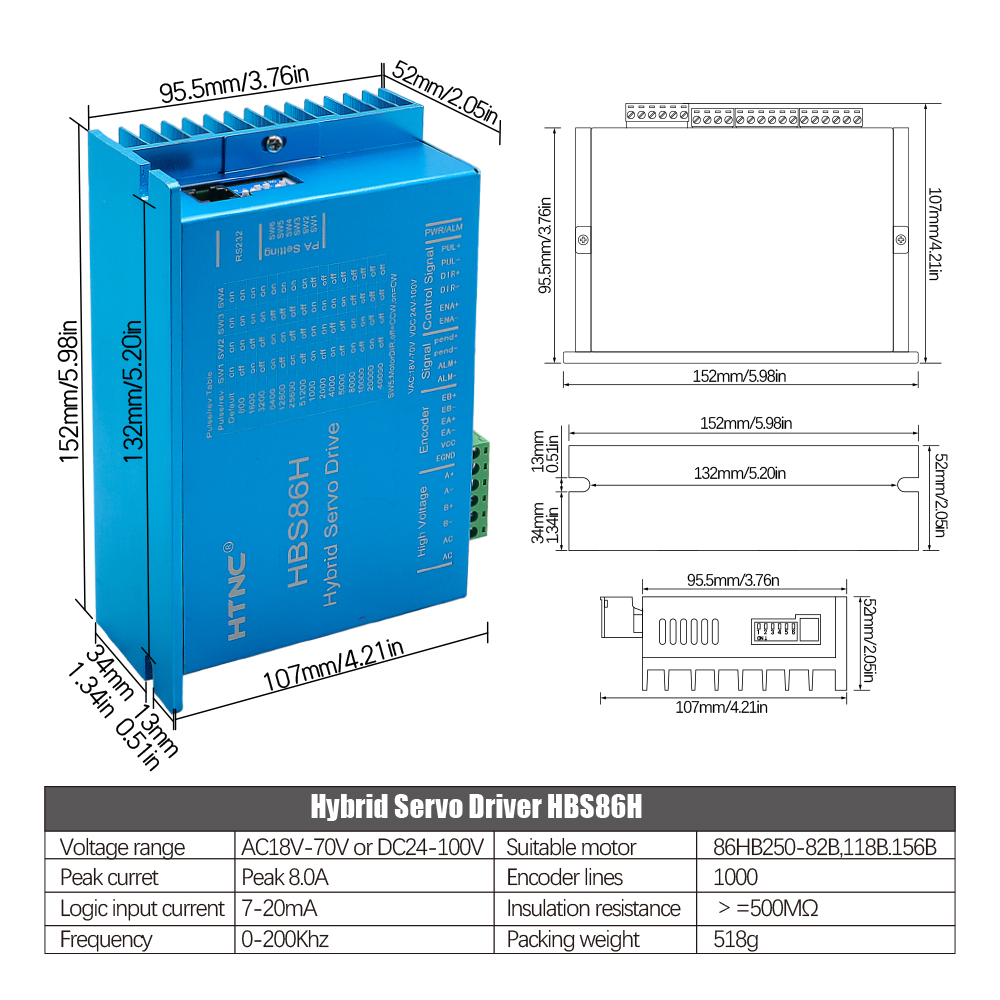

HBS86Hドライバーサイズ表示
製品パラメータ
包括的に理解して、より安心して購入してください
|
名前
| クローズドループハイブリッド ステッピングモータードライバー | 警告信号 | サポート |
モデル
| HBS86H | パルス電圧 | 5v-24v10オーム |
電圧
| VAC18v-70v VDC24v-100v | 応答電圧 | 最大200khz05mH |
相電流
| 8a/pha | パルス法 | シングルパルス(デフォルト) |
区画
| 2-256最大 51200歩/子供 | 冷却方法 | 冷却ファン |
プロセッサー
| 32DSP | シェルサイズ | 151×97.5×52mm |
命令
| 最小値 | 代表値 | 最大 | ユニット |
最大ピーク電流
| - | - | 8 | あ |
入力電源電圧
| 24 | 80 | 80 | VDC |
ロジック入力電流
| 7 | 10 | 16 | ミリアンペア |
パルス周波数
| - | 200 | - | kHz |
絶縁抵抗
| 500 | - | - | オーム |

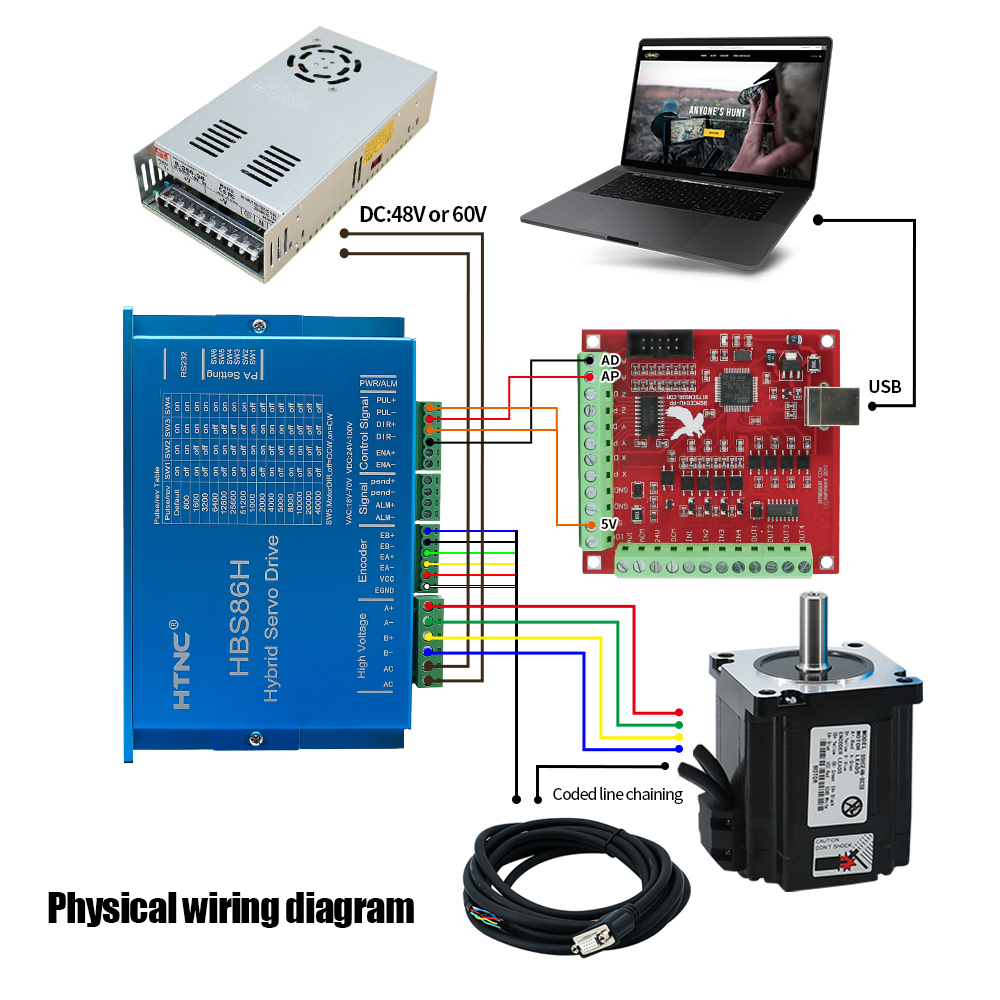

以下の点に注意してください。
1) 配線するときは、モーターの色に合わせて 1 つずつ厳密に配線するように注意してください。
2) ドライバは直流で駆動されるため、220V に接続しないでください。方向に注意してください。
3) エンコーダ ラインの電源はドライバによって提供され、個別に電源を供給する必要はありません。
制御信号線とモーター位相線は互いに絡むことができないため、信号線にシールド層を追加することが最善です。
?仕様の概要
キット内容: Nema34 86mm クローズドループステッピングモーター 400W 60V PSU HBS86H ハイブリッドサーボドライバーエンコーダーケーブル
モーターモデル: HLTNC Nema34 86mm 閉ループステッピングモーター
トルクオプション: 4.5Nm、8.5Nm、12Nm
モーターフレームサイズ: 86mm (Nema34 標準)
ドライバーモデル: HBS86H ハイブリッドサーボドライバー
電源: 400W、60V PSU
付属品: 高品質エンコーダケーブル (簡単に接続できるように事前にマッチングされています)
テクノロジー: 高精度エンコーダを備えたクローズドループ
保護: 過電流、過電圧、過熱保護
互換性: CNC 彫刻機、CNC ミル、ほとんどの CNC 制御システム (Mach3 など)
アプリケーション: 頑丈な CNC 加工、DIY CNC プロジェクト、工業生産
パフォーマンスパラメータ
1. ほとんどの PLC を置き換えることができ、ユーザーのコストを大幅に削減できるマイクロコントローラー機能が組み込まれています。
2. 内部でジョグモードとオプションの開ループ/閉ループ機能をサポート
3.平滑化フィルタ機能が内蔵されており、外部入力は加速または減速なしで正常に動作できます。
4.真新しい32ビットモーター制御専用ARMインテリジェントチップを採用。
5.4 インチ LED デジタル ディスプレイには 4 つのボタンが装備されており、直感的で便利な操作が可能です。
6. 高度なベクトル電流、速度、位置閉ループ制御アルゴリズムを採用します。
7. 電流は任意に設定できます (0 ～ 7A の範囲内)。
8. モーターには、1000 ワイヤーの高精度光電式または磁気式エンコーダーが標準装備されています。
9. フォトカプラ絶縁差動信号入力、最大パルス応答周波数 200KHZ;
10. あらゆるサブディビジョン設定 (200 ～ 51200)、あらゆる機会に適しています。
11.過電流、過電圧、トラッキングエラー偏差などの保護機能があります。
?すべての CNC マシニストのために
✅ 初心者向け: オールインワン キット、部品を合わせる必要がなく、プラグアンドプレイ設計 - 専門的なスキルがなくても、強力な CNC プロジェクトを簡単に開始できます。
✅ プロフェッショナル: 高トルク、安定したパフォーマンス、完全なアクセサリ、複数のトルクオプション。複雑で負荷の高いCNC加工、工業用部品の製造にも自信を持って取り組みます。
?️ 信頼できるアフター保証
✔️ 30日間の返金保証
✔️ 12 か月の品質保証 (すべてのキットコンポーネントが対象)
✔️ 24時間365日のカスタマーサポート（12時間以内に返信）
✔️ 迅速な発送 (ほとんどの国では 7 ～ 15 日以内に配達されます)
?この完全な CNC アップグレードをお見逃しなく! HLTNC Nema34 クローズド ループ ステッピング モーター キットは、時間、お金、手間を節約します。すべての部品が事前にマッチングされており、高トルクで、ステップ損失がありません。 CNC に適切なトルクを選択して、在庫がなくなる前に今すぐカートに追加してください。 ?
