データ形式

住所

機能

データ

CRC

8ビット

8ビット

n*2*8 ビット

16ビット

シングルフレームフォーマット

デフォルトのボーレートは 19200 で、スタート ビット 1 ビット、データ ビット 8 ビット、ストップ ビット 1 ビット、パリティ ビットなしです。

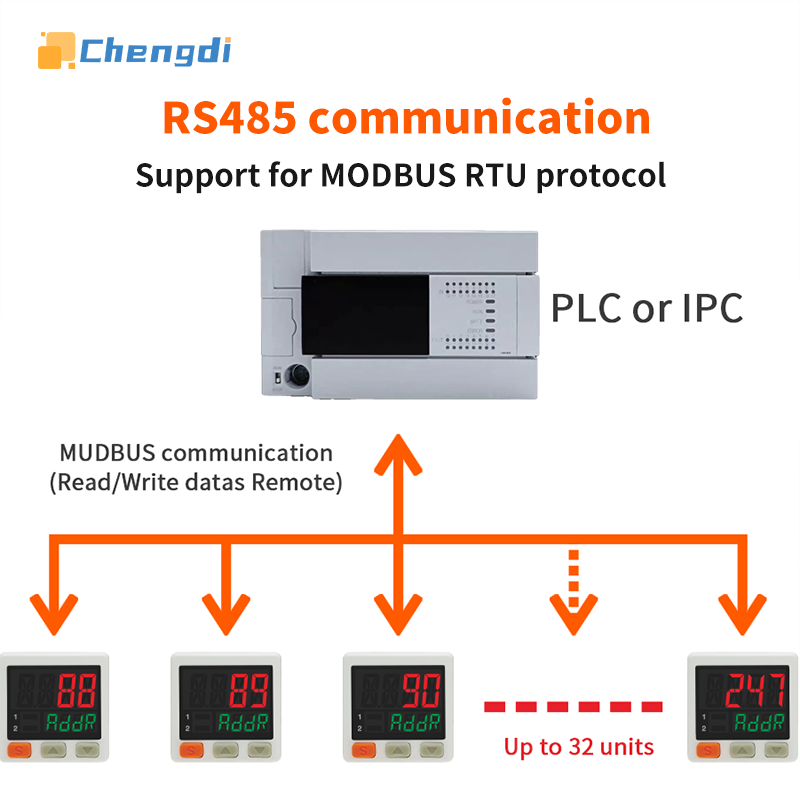

圧力スイッチのアドレスは 1 ～ 247 まで調整できます。デフォルト値は 1 (16 進数の 01H) です。

関数

コード

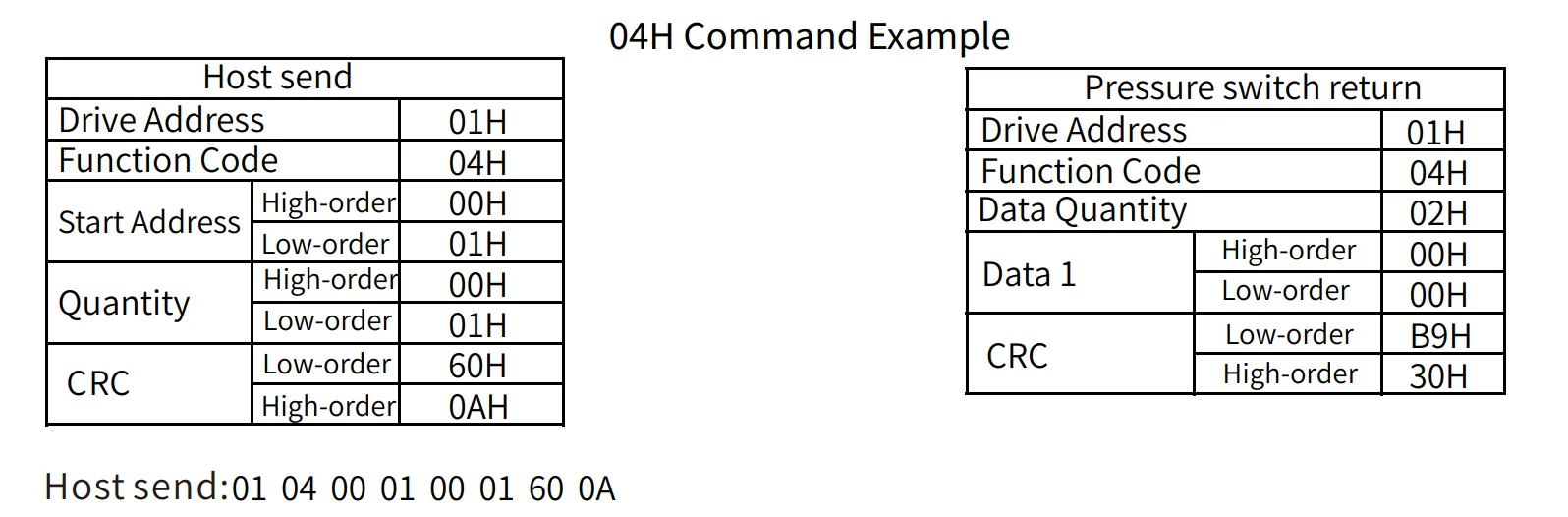

03H: 複数のレジスタの読み取り 04H: 空気圧値の読み取り
06H: 単一レジスタの書き込み 10H: 複数のレジスタの書き込み

レジスタアドレスの説明:

住所

登録する
ポインティング

価値

対応圧力
スイッチ
オントロジー設定

読む
/書く

高い
プレッシャー

低圧

0001H

圧力値

- 101～1000
に対応する
- 0.101～1.000MPa

- 1013~1000
に対応する
- 101.3kPa～100kPa

ノースカロライナ州

R

0010H

OUT目標値

- 100~1000
に対応する
- 0.100～1.000MPa

- 1010~1010kPa
に対応する
- 101.0～101.0kPa

実行モード:
P-1

読み取り/書き込み

0011H

OUT1目標値上限
限界値

out1_down_value~1000
に対応する
out1_down_value~1.000MP

out1_down_value~1010
に対応する
out1_down_value~101.0kPa

実行モード:
こんにちは-1

R/W

0012H

OUT1目標値下限
限界値

- 100~out1_up_value
に対応する
- 0.100MPa~out1_up_value

- 1010~out1_up_value
に対応する
- 101.0kPa~out1_up_value

実行モード:
LO -1

読み取り/書き込み

0013H

OUT1出力モード

0～2対応
に
EASY、HYS、WCMP

0～2対応
に
EASY、HYS、WCMP

メニューモード：
OUT1

読み取り/書き込み

0014H

表示色の設定

0～3対応
に
R_ON、G_ON、赤、緑

0～3対応
に
R_ON、G_ON、赤、緑

メニューモード：
コロ

読み取り/書き込み

0015H

単位設定値

0～4対応
に
MPA、KPA、KGF、BAR、PSI

1～6MPA、KPAに対応
KGF、BAR、PSI
,MMHG,INHG

メニューモード：
ユニット

読み取り/書き込み

0016H

通常は開いており、

通常は閉まっている
設定値

0～1対応
に
いいえ、ノースカロライナ州

0～1対応
に
いいえ、ノースカロライナ州

メニューモード：
no.nc

読み取り/書き込み

0017H

出力状態の切り替え

0～1対応
に
オフ、オン

0～1対応
に
オフ、オン

スイッチング出力
状態

R

0020H

設定をリセットする

1を書くと表示されます
リセット動作
気圧計を接続すると、
雰囲気

1を書くと表示されます
リセット動作
気圧計を接続すると、
雰囲気

上下を長押し
キーを 3 秒間押し続ける

W

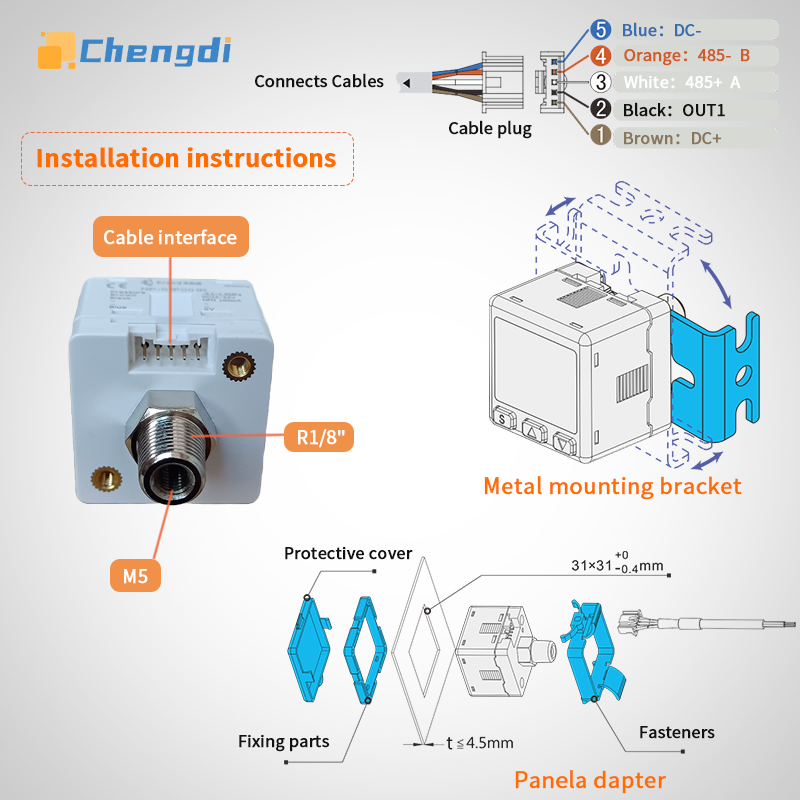

私nstru圧力スイッチのアドレス変更手順：

1.MODE キーを 2 秒間押して、MENU 設定メニューに入ります。 Addr メニューが表示されるまで MODE キーを押し、上下キーを使用してアドレスを調整します。

2。 MODE キーを 2 秒間押して、MENU 設定メニューに入ります。 BAUD メニューが表示されるまで MODE キーを押し、上下キーでボーレートを調整します。9600、19200、38400、115200 で調整できます。

3。 MODE キーを 2 秒間押して、MENU 設定メニューに入ります。 Sbit メニューが表示されるまで MODE キーを押し、上下キーを使用してストップ ビットを調整します (1、2 で調整可能)。

4.MODE キーを 2 秒間押して、MENU 設定メニューに入ります。 EocH メニューが表示されるまで MODE キーを押し、上下キーを使用して検証コードを調整し、NONE、ODD、または E_EN を調整します。
