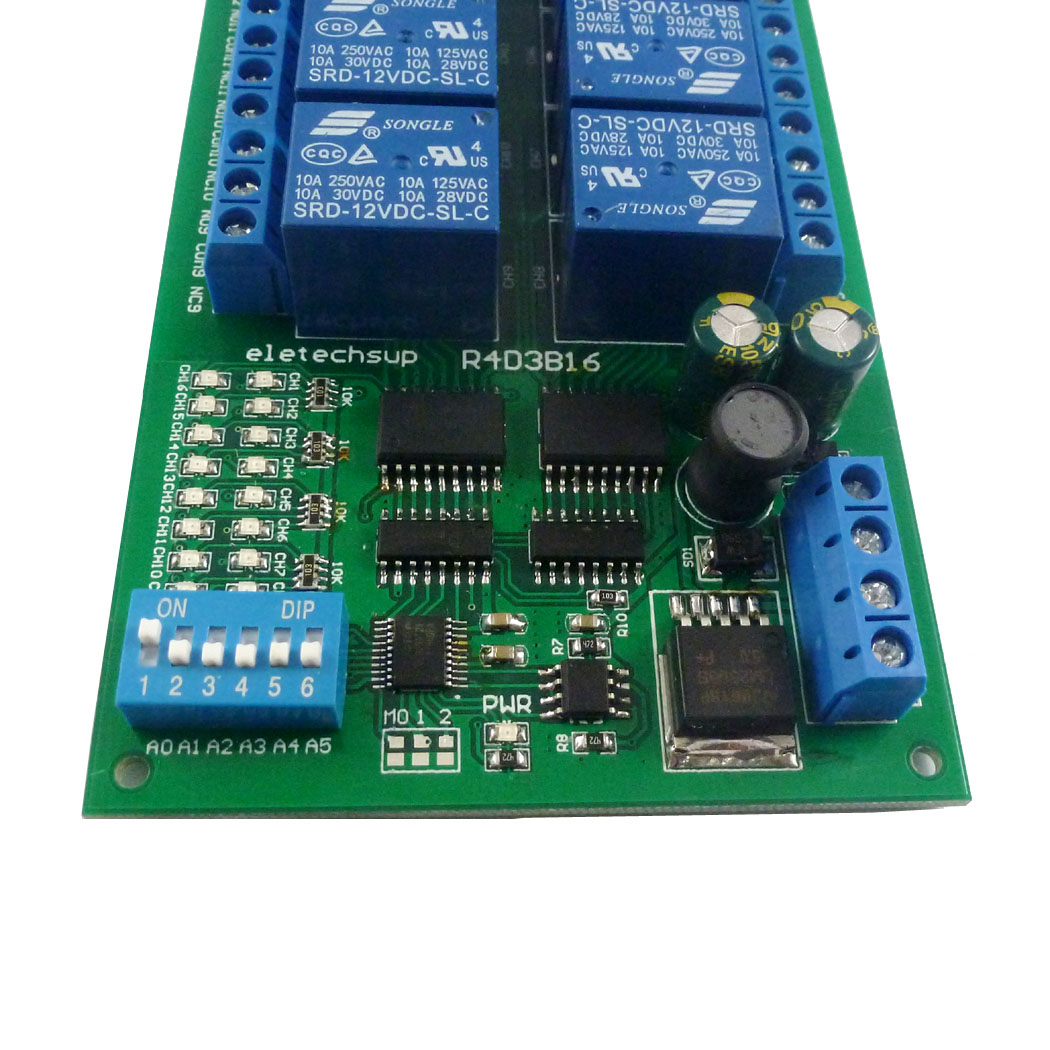

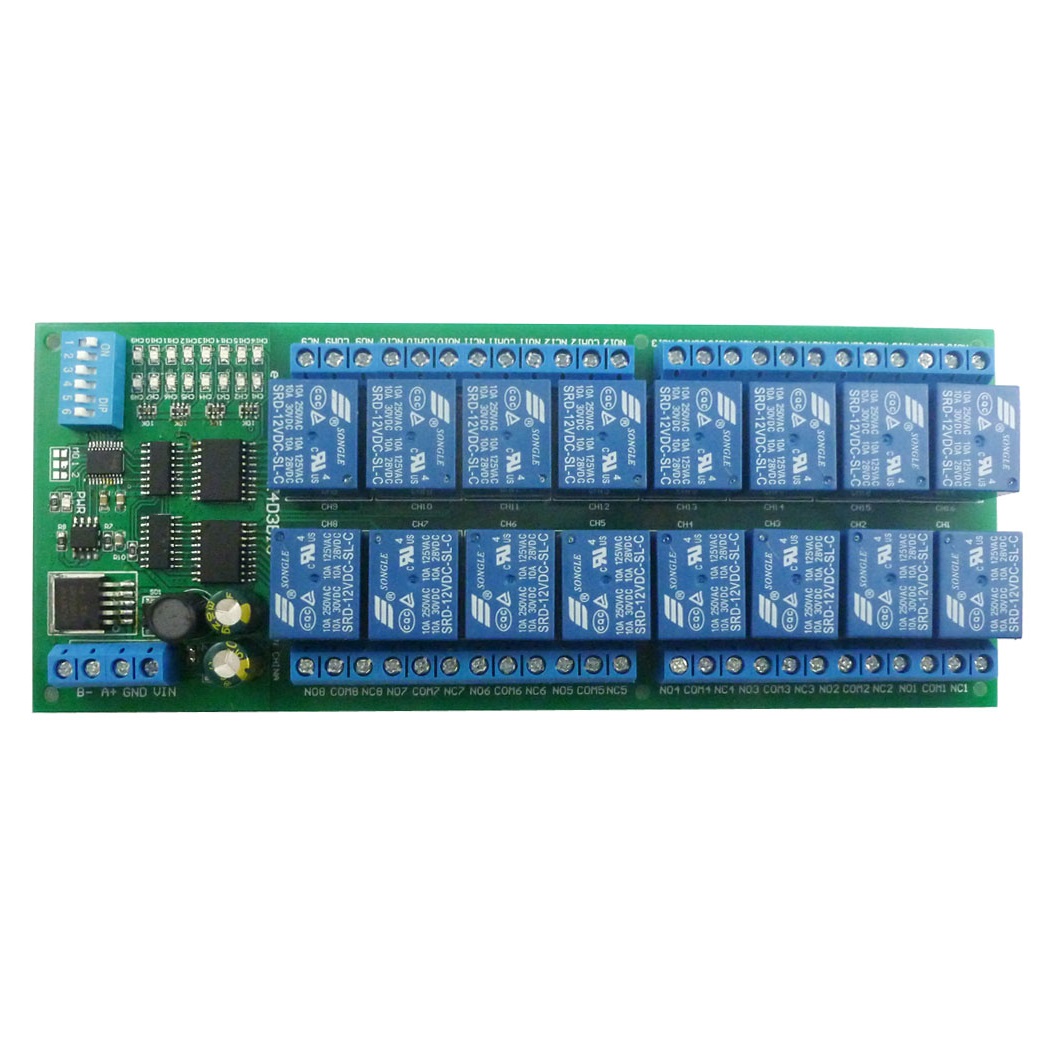

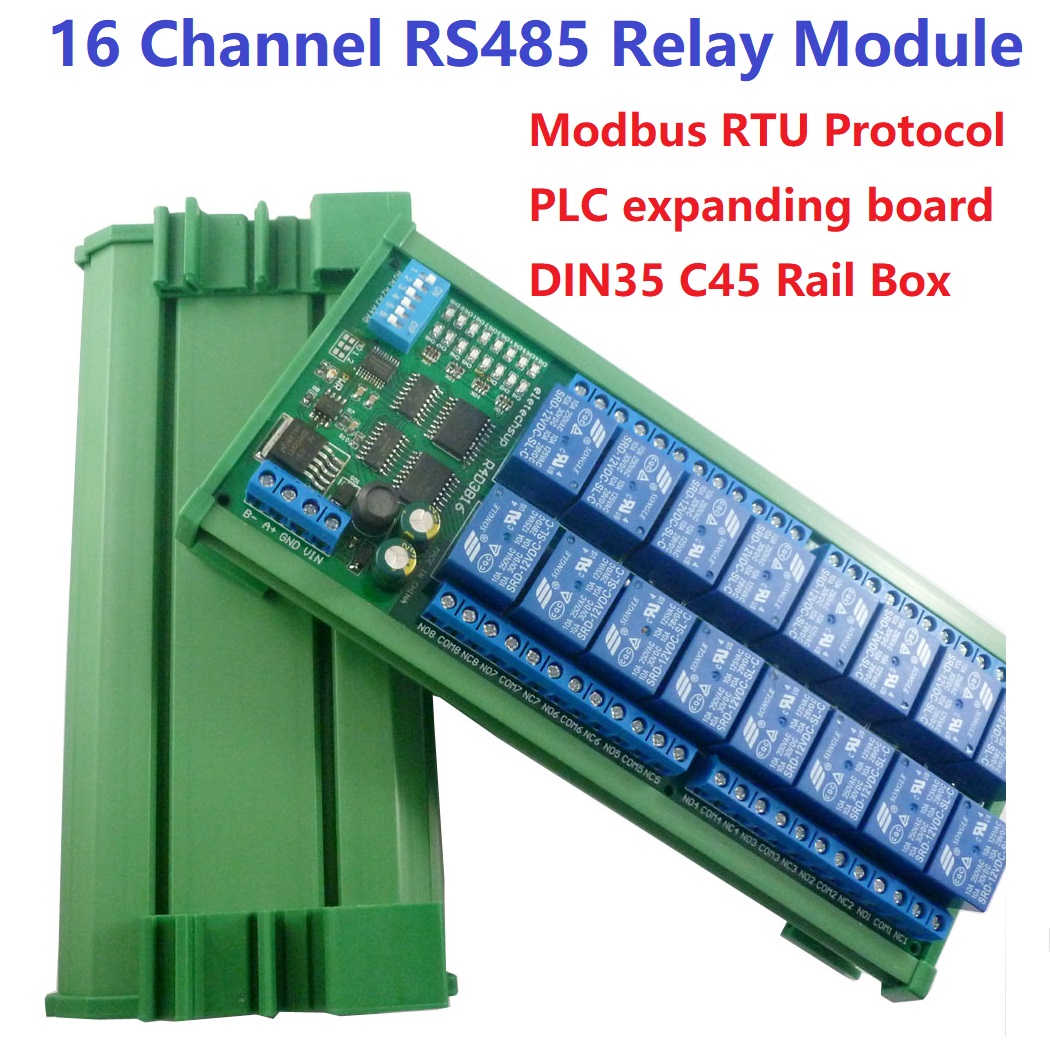

製品名: 16 チャンネル 12V 10A DIN レールボックス PLC 拡張ボード RS485 Modbus RTU リレーモジュール
パッケージ内容:
1個DC 12V 16Ch DIN35 C45 レール RS485 Modbus RTU リレーボード
(選択したバージョンと数量に応じて異なります)
説明：
1: DC12V電源
2: スタンバイ電流 (すべてのリレーが閉じた) 13MA、1 つのリレーがオープン 41MA、2 つのリレーがオープン 69MA、3 つのリレーがオープン 95MA、4 つのリレーがオープン 122MA、5 つのリレーがオープン 148MA、6 つのリレーがオープン 174MA、7 つのリレーがオープン 198MA、8 つのリレーがオープン 225MA など
3:
4：2命令制御モード：MODBUS RTUコマンドとATコマンド
5: 下の
AT コマンドでは、最大遅延は 9999 秒です
6 MODBUS コマンドはシリアル ハイパーターミナル (シリアル アシスタント) または
7 MODBUS コマンドモードでは、最大 64 台のデバイスを並行してサポートできます。
8 デフォルトのボーレートは 9600BPS です。ボーレートはジャンパで選択できます: 2400 4800 9600 19200BPS
9 サイズ: 180 * 72 * 20mm (PCB ボードのみ);184 * 88 * 42mm (Din レールボックス付き)
10 重量: 230g (PCB ボードのみ);358g (Din レールボックス付き)
11 最大負荷：10A / 250VAC、10A / 125VAC、10A / 30VDC、10A / 28VDC、10A / 12VDC
詳細については、リンクを開いてダウンロードしてください。
2: スタンバイ電流 (すべてのリレーが閉じた) 13MA、1 つのリレーがオープン 41MA、2 つのリレーがオープン 69MA、3 つのリレーがオープン 95MA、4 つのリレーがオープン 122MA、5 つのリレーがオープン 148MA、6 つのリレーがオープン 174MA、7 つのリレーがオープン 198MA、8 つのリレーがオープン 225MA など
3:
4：2命令制御モード：MODBUS RTUコマンドとATコマンド
5: 下の
AT コマンドでは、最大遅延は 9999 秒です
6 MODBUS コマンドはシリアル ハイパーターミナル (シリアル アシスタント) または
7 MODBUS コマンドモードでは、最大 64 台のデバイスを並行してサポートできます。
8 デフォルトのボーレートは 9600BPS です。ボーレートはジャンパで選択できます: 2400 4800 9600 19200BPS
9 サイズ: 180 * 72 * 20mm (PCB ボードのみ);184 * 88 * 42mm (Din レールボックス付き)
10 重量: 230g (PCB ボードのみ);358g (Din レールボックス付き)
11 最大負荷：10A / 250VAC、10A / 125VAC、10A / 30VDC、10A / 28VDC、10A / 12VDC
詳細については、リンクを開いてダウンロードしてください。
//1drv.ms/u/s!AjrAGEbCBLls2hqUzzD5fjKJAESM?e=gTnRu0

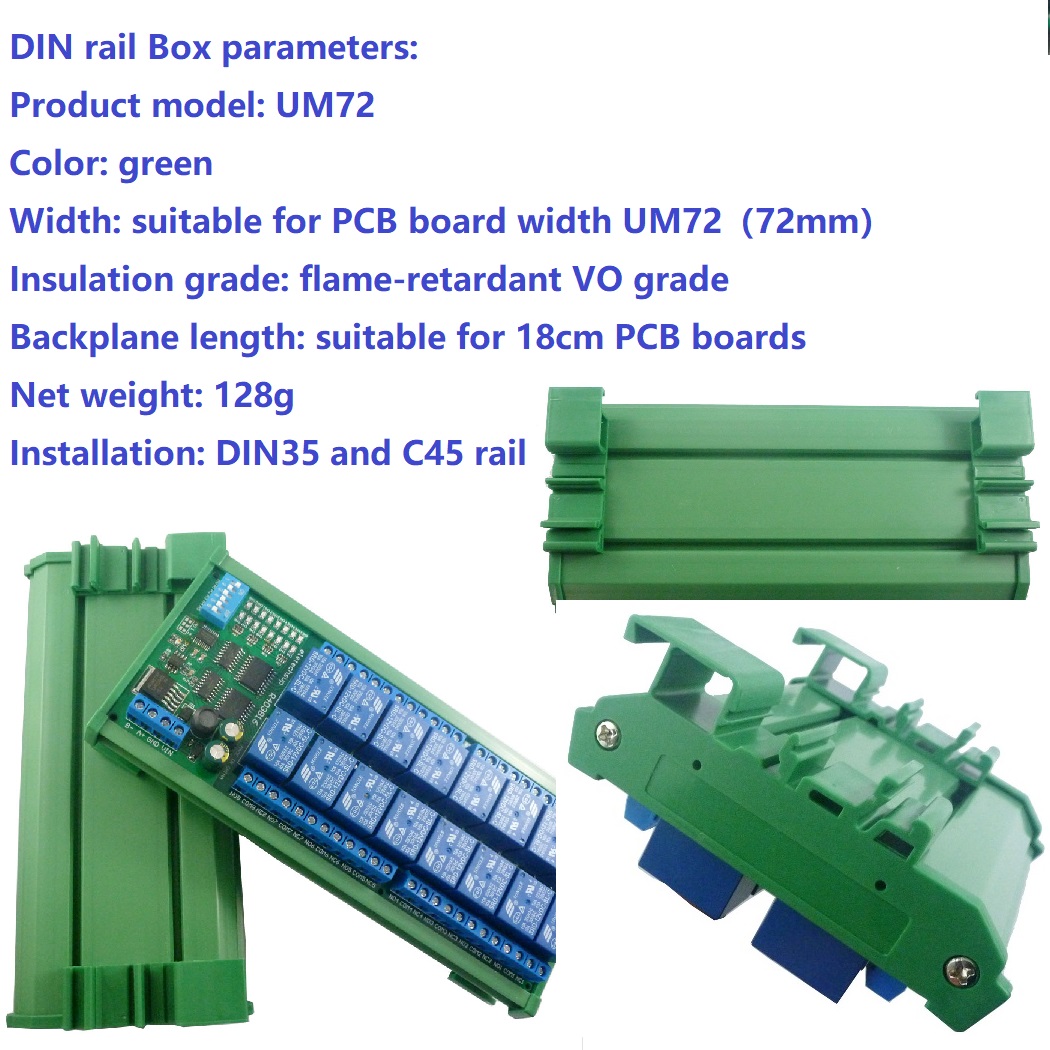

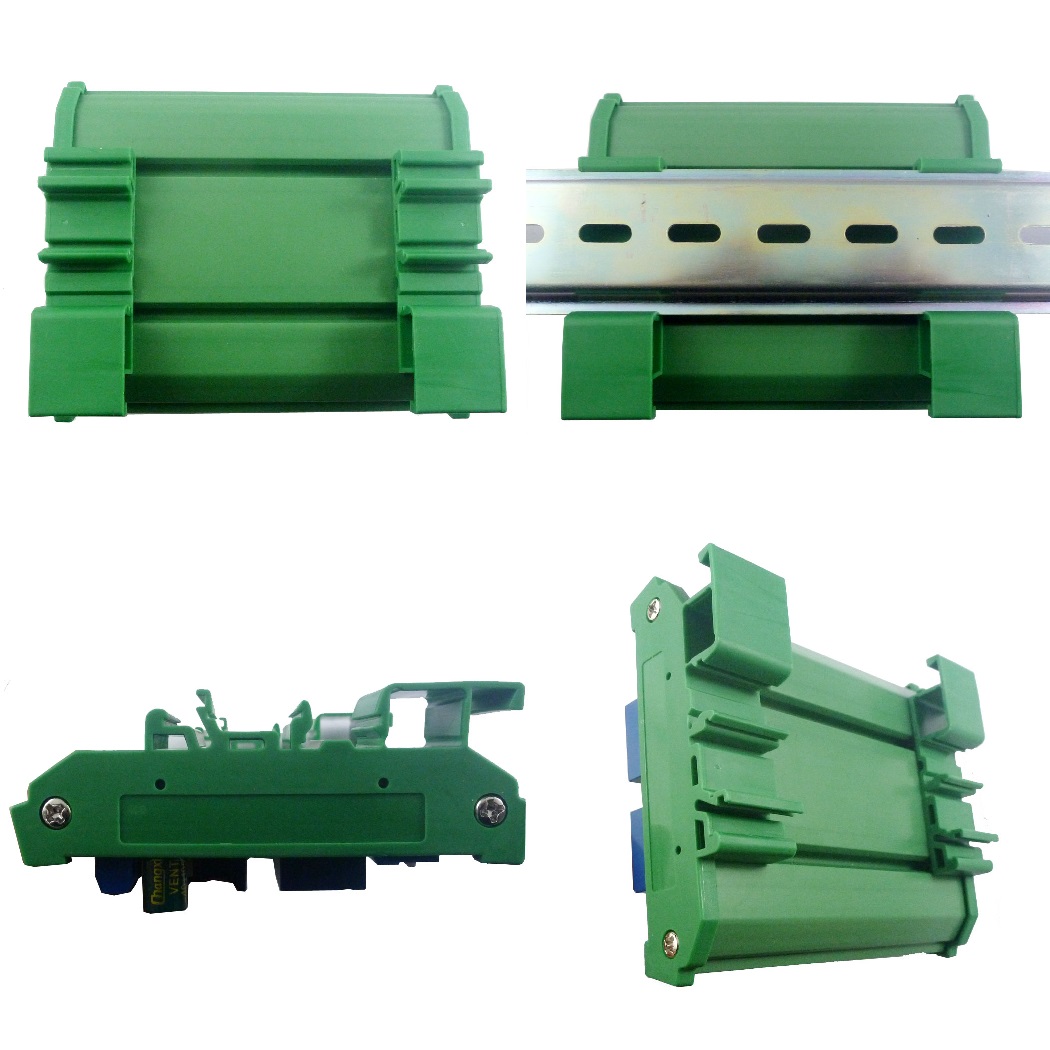

DIN レールボックスパラメータ:
製品モデル: UM72
色: 緑
幅：PCBボード幅UM72（72mm）に適しています。
絶縁グレード：難燃性VOグレード
バックプレーンの長さ: 180 mm PCB ボードに適しています
正味重量: 128g
取り付け: DIN35 または C45 レール
DIN レールボックスパラメータ:
製品モデル: UM72
色: 緑
幅：PCBボード幅UM72（72mm）に適しています。
絶縁グレード：難燃性VOグレード
バックプレーンの長さ: 180 mm PCB ボードに適しています
正味重量: 128g
取り付け: DIN35 または C45 レール
応用
PLC拡張ボード
スマートホーム、ホームオートメーション、賢いホーム;
スマートホーム、ホームオートメーション、賢いホーム;
PTZ CCTV IP カメラ
セキュリティ監視
識別システム;
FWエンジン
自動カーテン制御
導かれた
照明
自動カーテン制御
導かれた
照明
代表的な用途:
1 モジュールを制御する場合は、MODUBS RTU 命令または AT 命令を使用できます。 AT コマンド モードでは、ダイヤル スイッチ (スレーブ アドレス) は無効であり、一度に 1 つのモジュールしか制御できません。
MODBUS RTU コマンド モード (HEX) では、さまざまな方法で制御できます: シリアル ハイパー ターミナル制御 (CRC を手動で追加する必要があります)、Modbus ポーリング ソフトウェア制御 (ソフトウェアが CRC を自動的に追加します)、PLC または MCU プロセス制御
配線図:
1 DC 12V 制御回路、以下の配線図。
2 DC 1-110V または AC 85-265V 制御回路、以下の配線図 (注: DC 12V 負荷ではない場合、別の DC 12V 電源が必要です)。
テストソフトウェア(デモビデオを提供しています):
シリアルハイパーターミナル:
Modbus ポーリング
