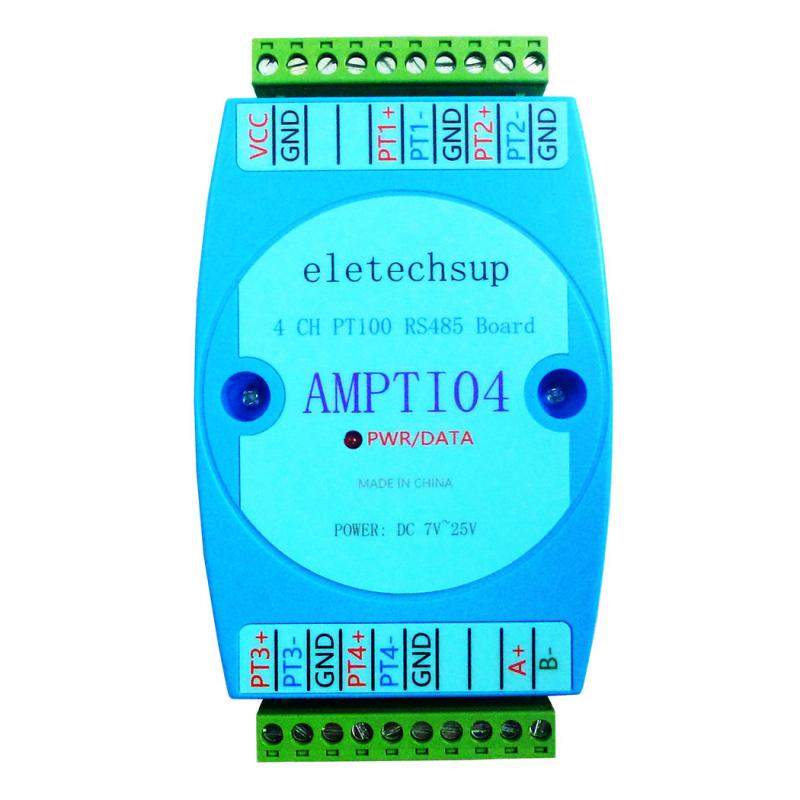

4CH -40 〜 300 摂氏 PT100 RTD 温度センサーコレクターモジュール RS485 アナログ読み取り Modbus RTU PLC 拡張ボード
価格:
$19.14
/Pc
払い戻し:
シェア:
売れ筋商品
製品名: DC 12V 24V 4AI -40 〜 300 摂氏 PT100 RTD センサーから RS485 温度コレクターモジュールプラチナ熱抵抗コレクター
パッケージ内容:
1個DC 12V 24V 4CH RS485 PT100 温度コレクター
（必要なバージョンを選択してください）
（必要なバージョンを選択してください）
1 製品の説明
(1)4チャンネルPT100温度取得
(2) RS485 MODBUS RTU 標準通信プロトコル、設定ソフトウェア、PLC または産業用タッチ パネルで接続
(3)雷対策と耐干渉性を考慮した通信回路
(4)産業分野での信号収集・制御に使用
2 仕様
1．動作電圧: DC 7-25V (9V 12V 24V)
2．動作電流: 14-18MA

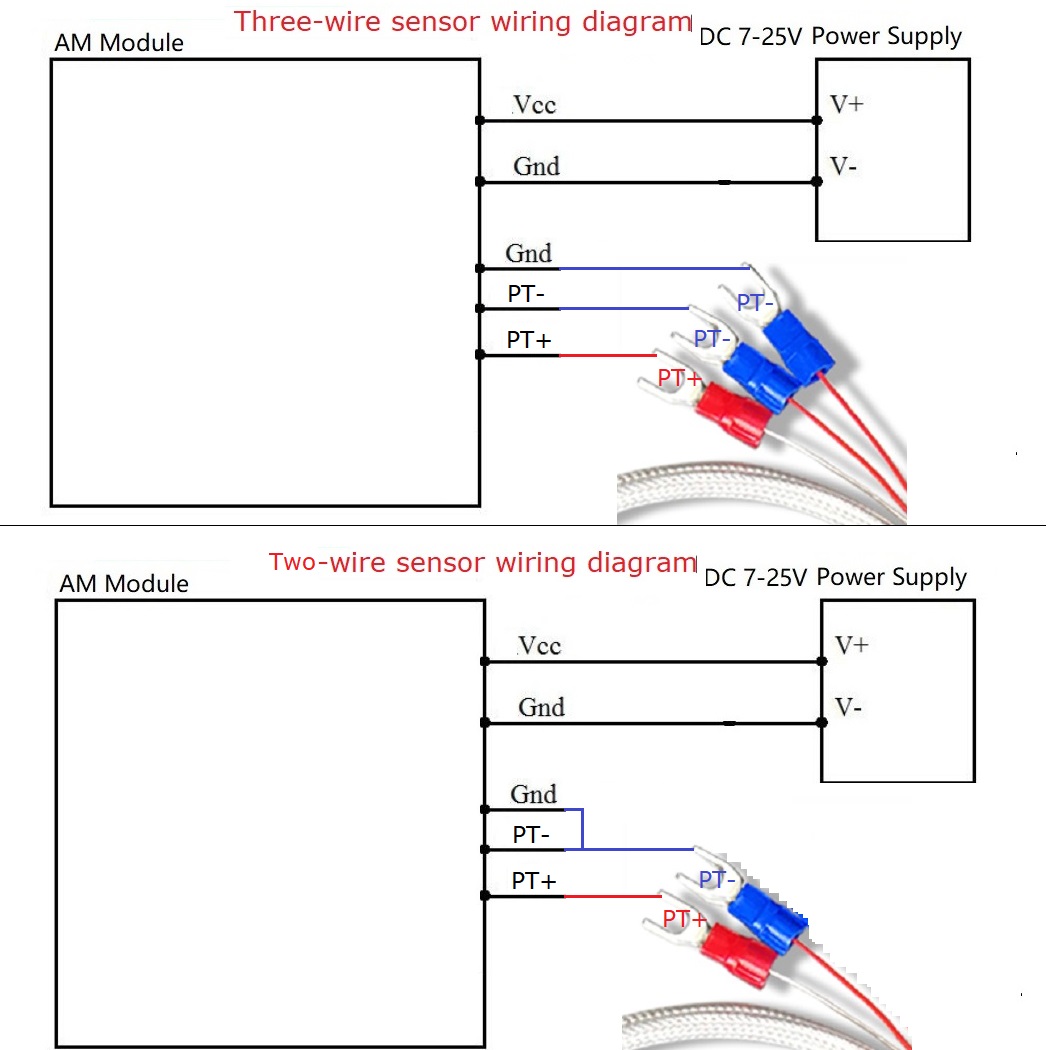

3．適応センサー：PT100 3線式または2線式センサー
4．温度測定範囲：-40℃～300℃。
5．温度測定精度: 1%。
6． RS485通信絶縁保護 3000VDC
7．標準MODBUS RTUコマンド（ファンクションコード、06/16 Write、04/03 Read）
8．ボーレート: 1200 2400 4800 9600 (デフォルト) 19200 38400 57600 115200
9．パリティビット: なし (デフォルト) /偶数 /奇数

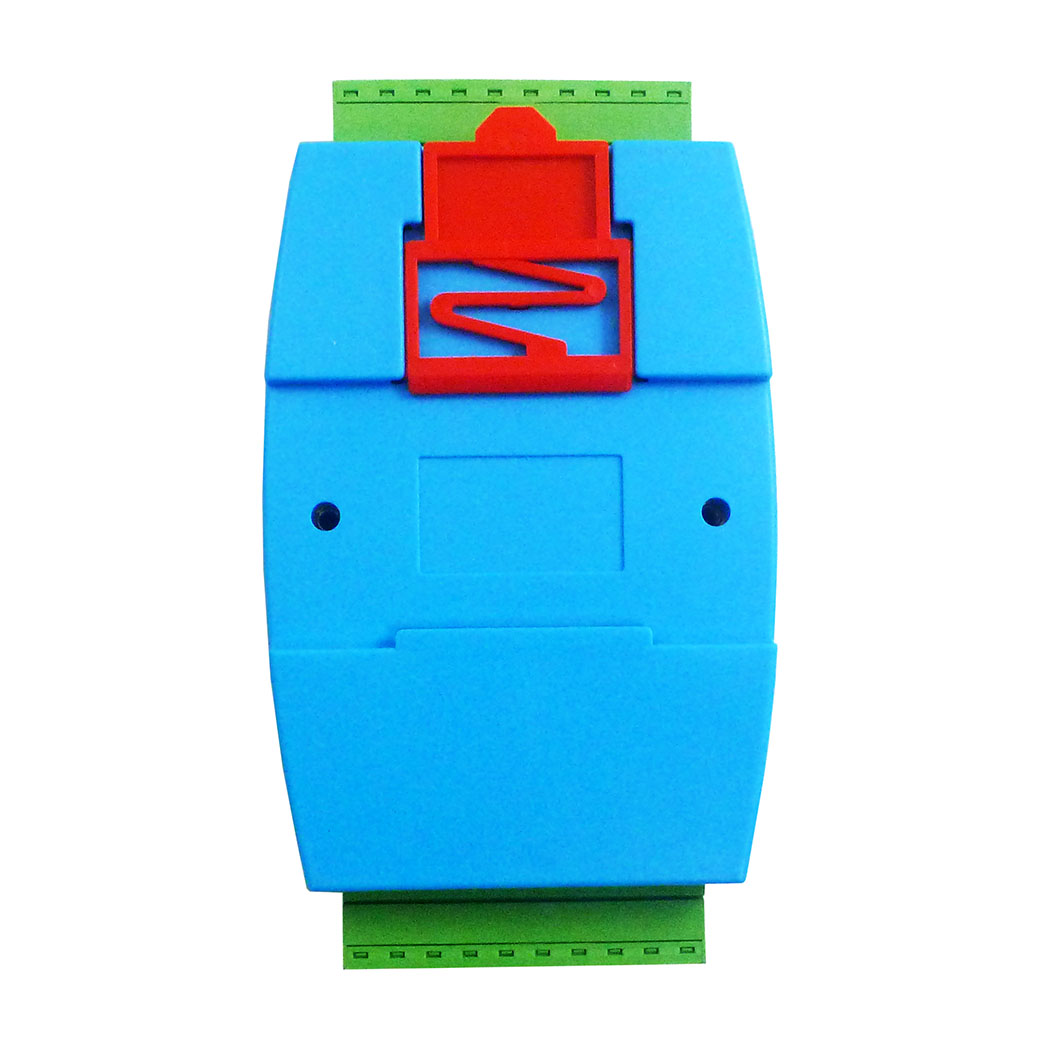

10．設置方法 標準DINレール設置
11．寸法 125×70×30mm
12．重量 : 114g
詳細については、リンクを開いてダウンロードしてください。
//1drv.ms/u/s!Av4PLxH_z8f1pCI-OvJj3Ofyo7Um?e=5SjnQX

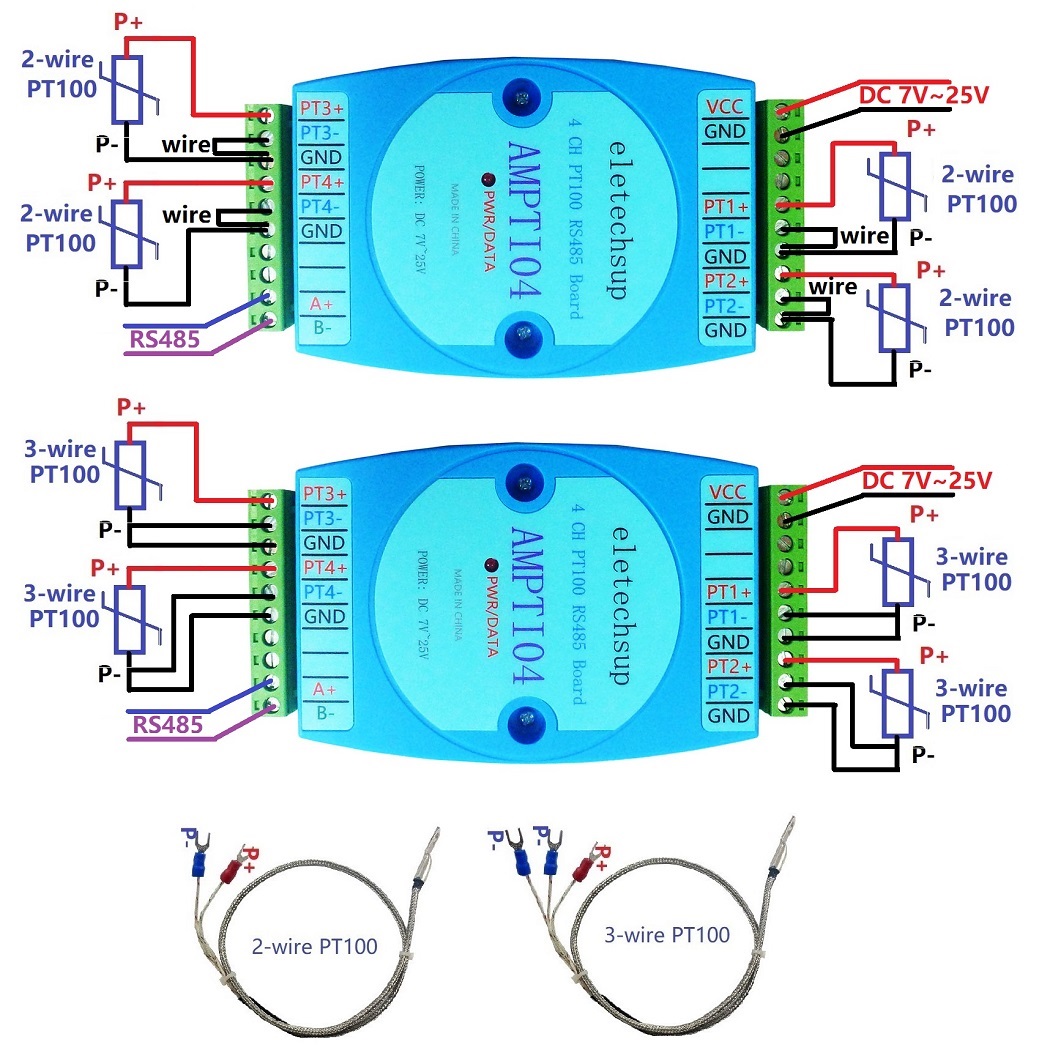

3 インターフェースの定義:
VCC : 電源入力
GND: 電源入力-
PT1 : 1 チャンネル PT100 プラス入力
PT1-: 1 チャンネル PT100 マイナス入力
PT2 : 2 チャンネル PT100 プラス入力
PT2-: 2 チャンネル PT100 マイナス入力
PT3 : 3 チャンネル PT100 プラス入力
PT3-: 3 チャンネル PT100 マイナス入力
PT4 : 4 チャンネル PT100 プラス入力
PT4-: 4 チャンネル PT100 マイナス入力
A : RS485信号A
B-: RS485 信号 B-
PT100センサー仕様(タイプA):
タイプ: PT100
プローブ直径: 6.5mm
プローブ長さ: 30mm
プローブ材質 : ステンレス鋼
ケーブル長さ: 0.5M
PTFEシース 3線式
温度 -200~550℃
公称精度 : 0.1%
PT100センサー仕様(タイプB):
タイプ: PT100
プローブ直径: 4mm
プローブ長さ: 30mm
プローブ材質 : ステンレス鋼
ケーブル長さ: 0.5M
PTFEシース 3線式
温度 -50~200℃
公称精度 : 0.3%
応用
PLC出力拡張ボード
スマートホーム、ホームオートメーション、賢いホーム;
PTZ CCTV カメラ
セキュリティ監視
識別システム;
FWエンジン
自動カーテン制御
温度調節器

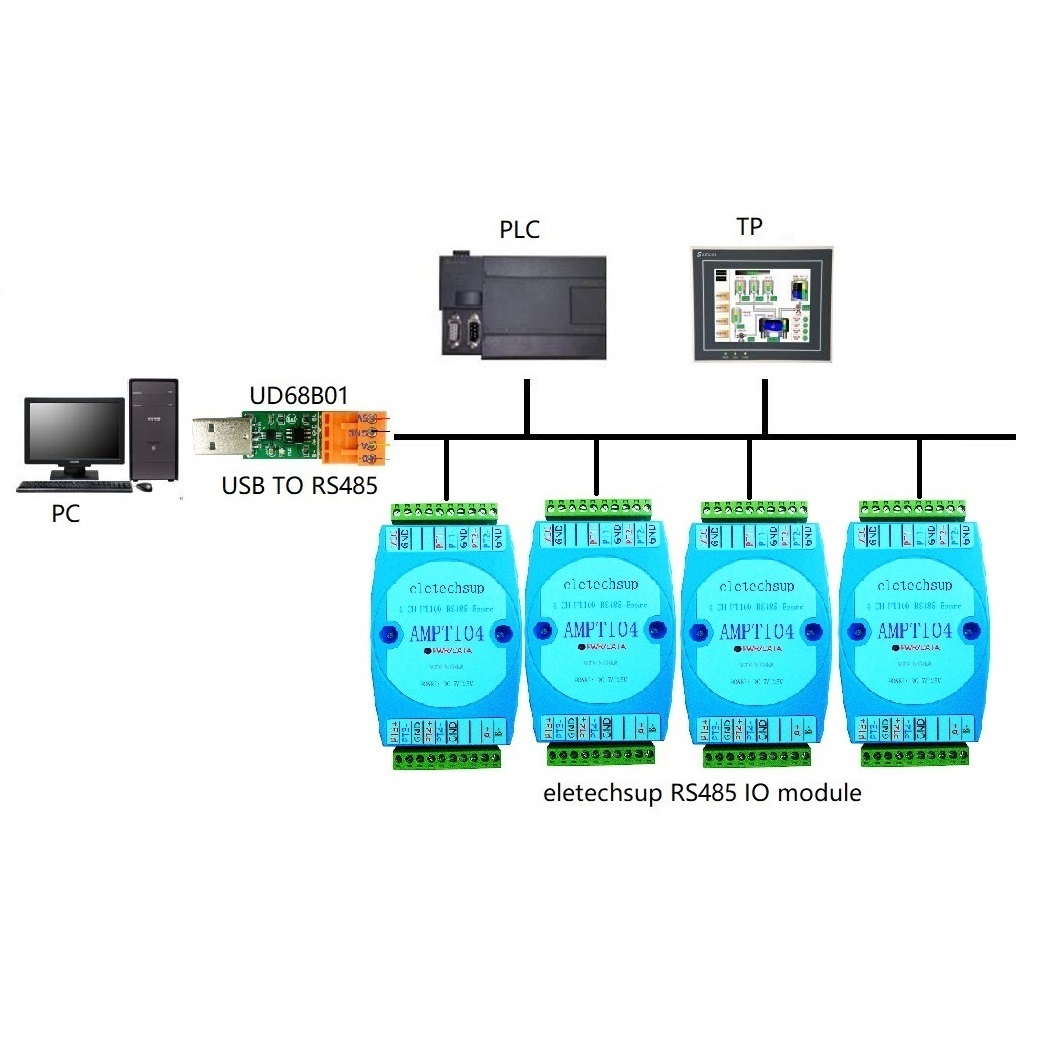

RS485 ネットワーク図
