RD RD6030 RD6030W 60V 30A DC 調整可能 降圧型ベンチレギュレータ電源 バックコンバータ バッテリー充電＆1500W PSU

1500W電源ユニットの騒音に関する注意点：

1. スイッチング電源が無負荷のときに高周波ノイズが発生します。本製品は出力電力範囲が広いため、無負荷時のスイッチング電源の消費電力を削減するために、PWM制御チップが制御サイクルをスキップします。元の動作周波数が60kHzであると仮定します。スキップサイクルが多い場合、動作周波数は20kHz未満に低下します。これにより、人間の耳に聞こえるノイズが発生することがあります。このノイズの大きさは、トランスの製造プロセスにも関係しています。各トランスのコイルの巻線と塗料含浸がわずかに異なるため、各製品の動作ノイズもわずかに異なります。

2. ファンが作動しているときに大きな音がします。周囲温度が高い場合、ファンは無負荷状態でも作動することがあります。

これらは正常な現象です。製品を使用しないときは、AC電源スイッチを切ることをお勧めします。気になる方はご購入をお控えください。

注2：

1. 1500W電源ユニットは、220V AC入力では1500Wで、RD6030は最大1440Wを出力できますが、110V AC入力では1200Wしか出力できず、RD6030は最大1140Wしか出力できません。電源ユニットを選ぶ際はご注意ください。

2.RD電源については、製品ボックスのデザインを変更しました。新旧バージョンはランダムに出荷されますが、中身は同じです。

操作とテスト：

1. RD6030の実測テスト：出力電圧と電流の精度および負荷変動率：//youtu.be/uz8hn6mEjd4

2. RD6030 実測テスト: 電源投入時、出力時、カットオフ時の出力曲線にオーバーシュートなし 入力: //youtu.be/PhinGxqGegA

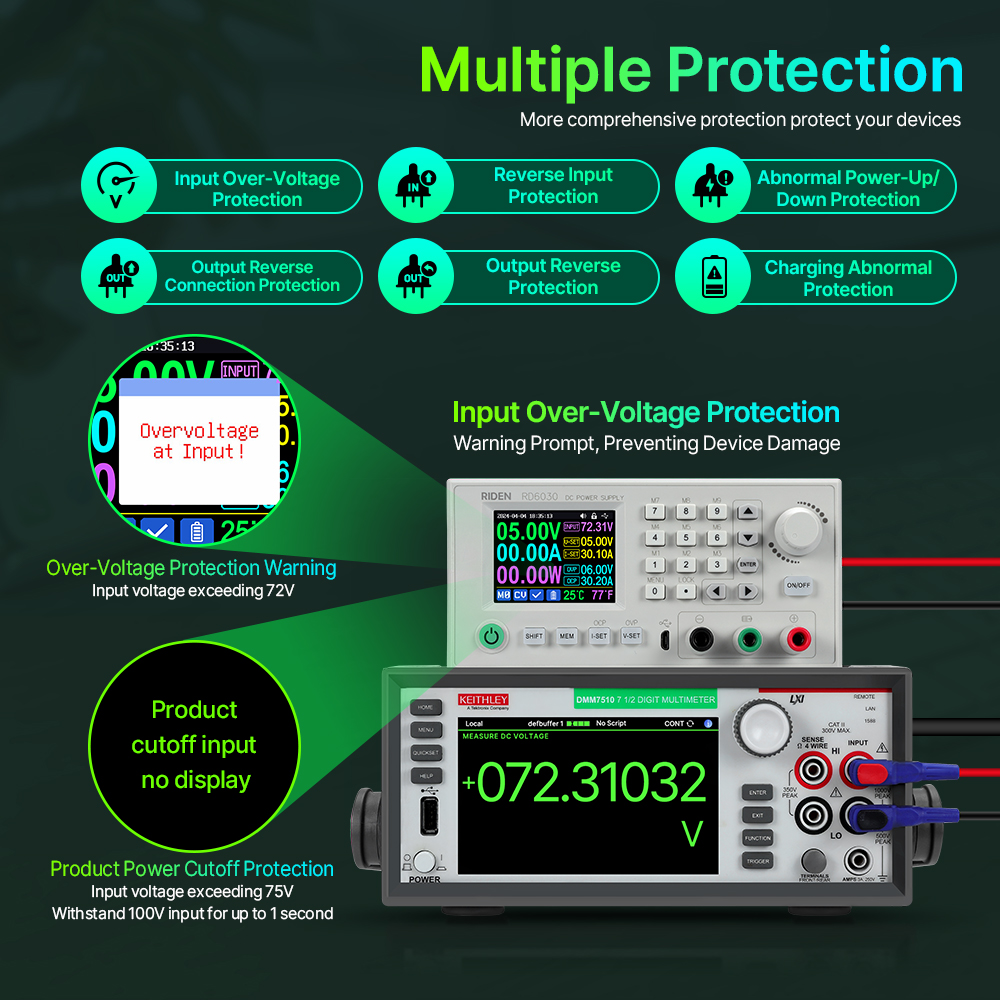

3.入力電圧保護: //youtu.be/3bC2DmaMPh4

「RD6030 EUセット 1440W」オプションは、230V EUプラグAC電源コード付きのRD6030組立済みセットです。最大出力は1440Wなので、同時に60V 30Aを出力することはできません。ロシア倉庫在庫のため、ロシア地域のお客様のみご注文いただけます。こちらのリンクからもご購入いただけます↓

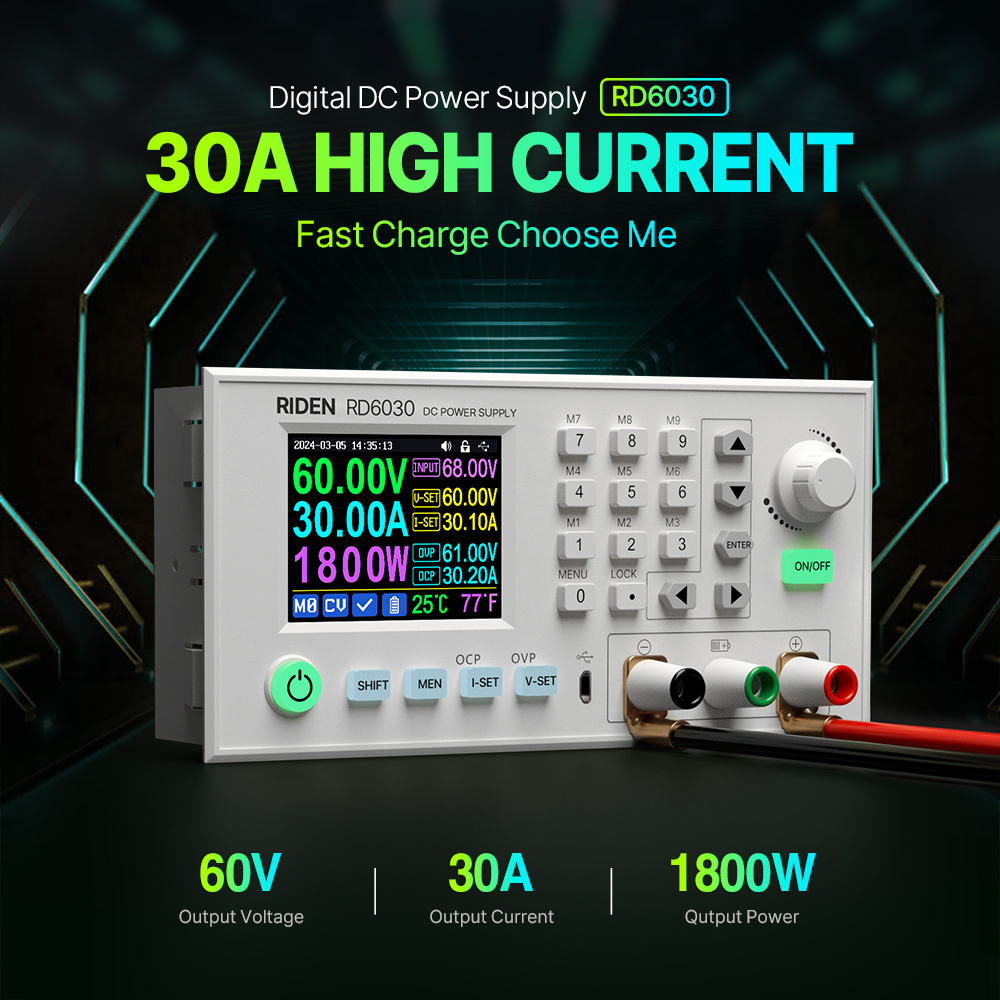

型番：RD6030/RD6030-W

入力電圧範囲：7～70.00V

出力電圧範囲：0～60.00V

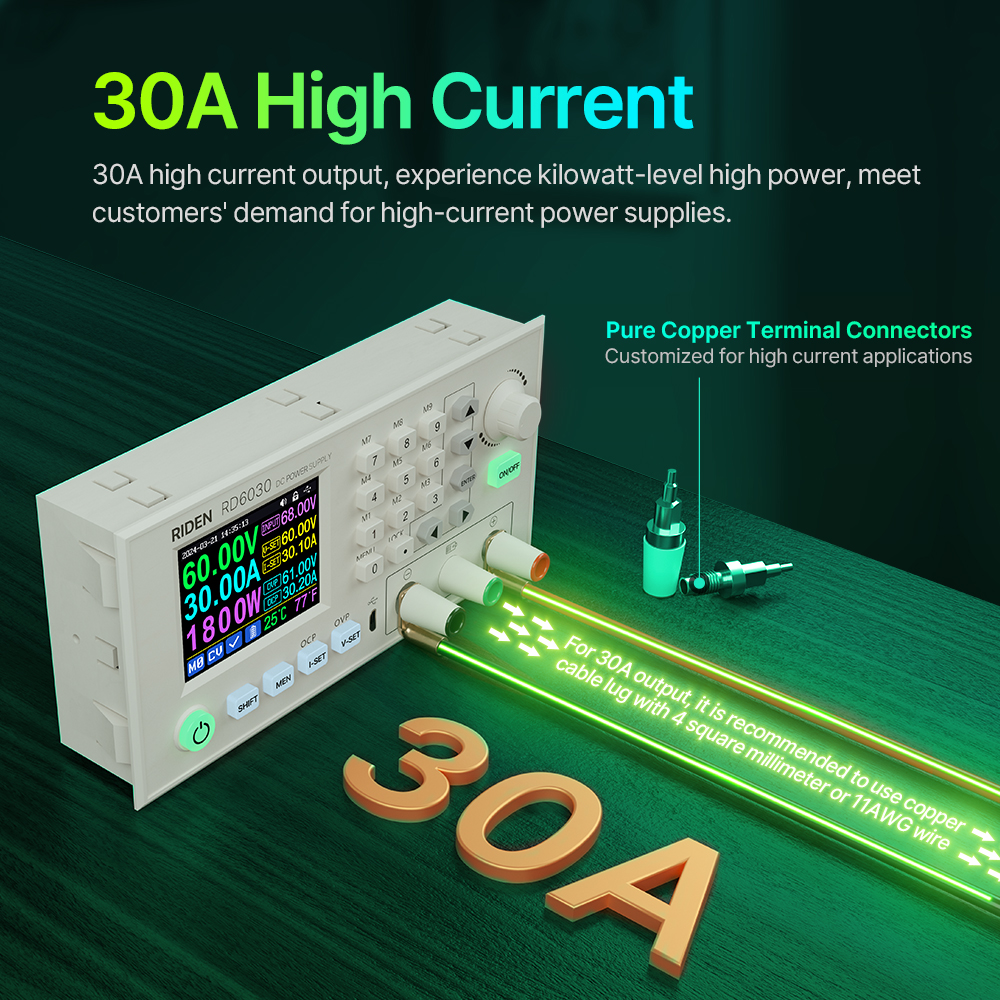

出力電流範囲：0～30.00A

出力電力範囲：0～1800W

入力電圧測定分解能：0.01V

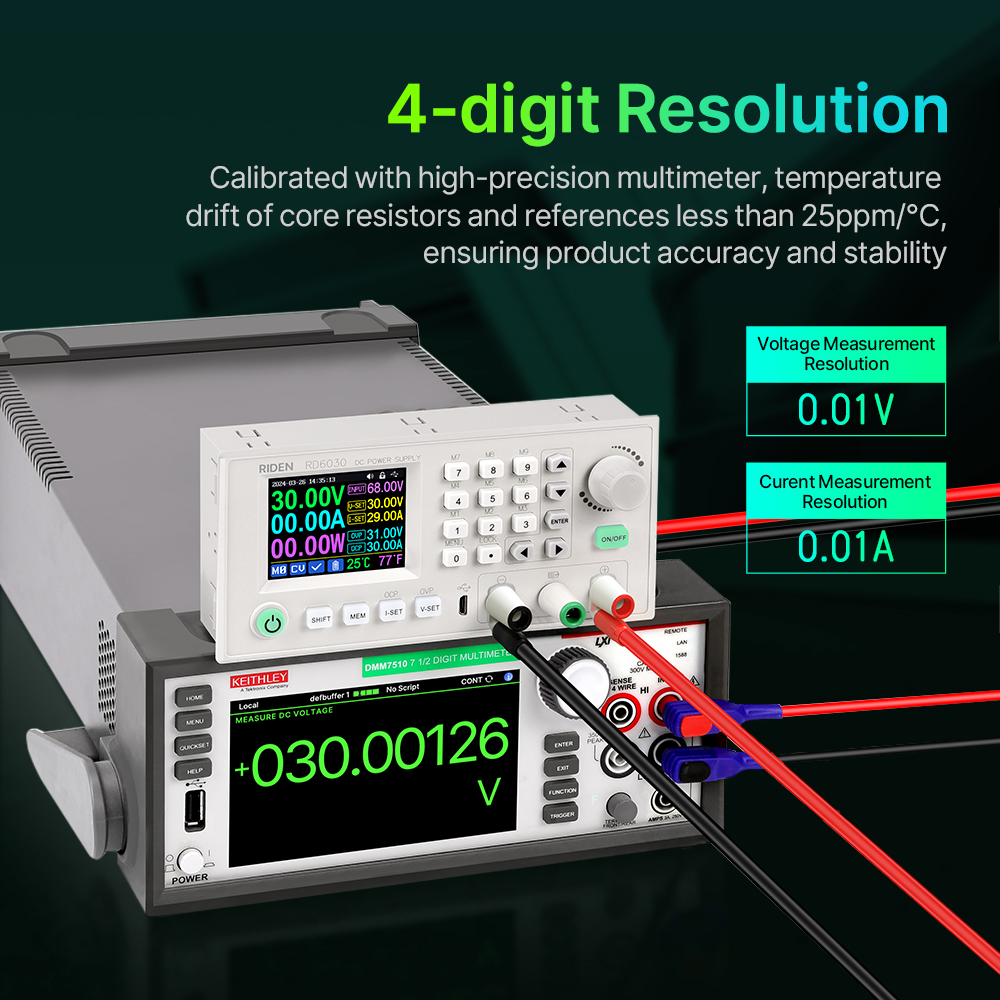

出力電圧分解能：0.01V

出力電流：0.01A

バッテリー電圧分解能：0.01V

入力電圧測定精度：±(1%+5桁)

出力電圧精度：±(0.3%+3桁)

出力電流精度：±(0.5%+5桁)

バッテリー電圧測定精度：±(0.5%+3桁)

充電時のデフォルトのカットオフ電流値：100mA

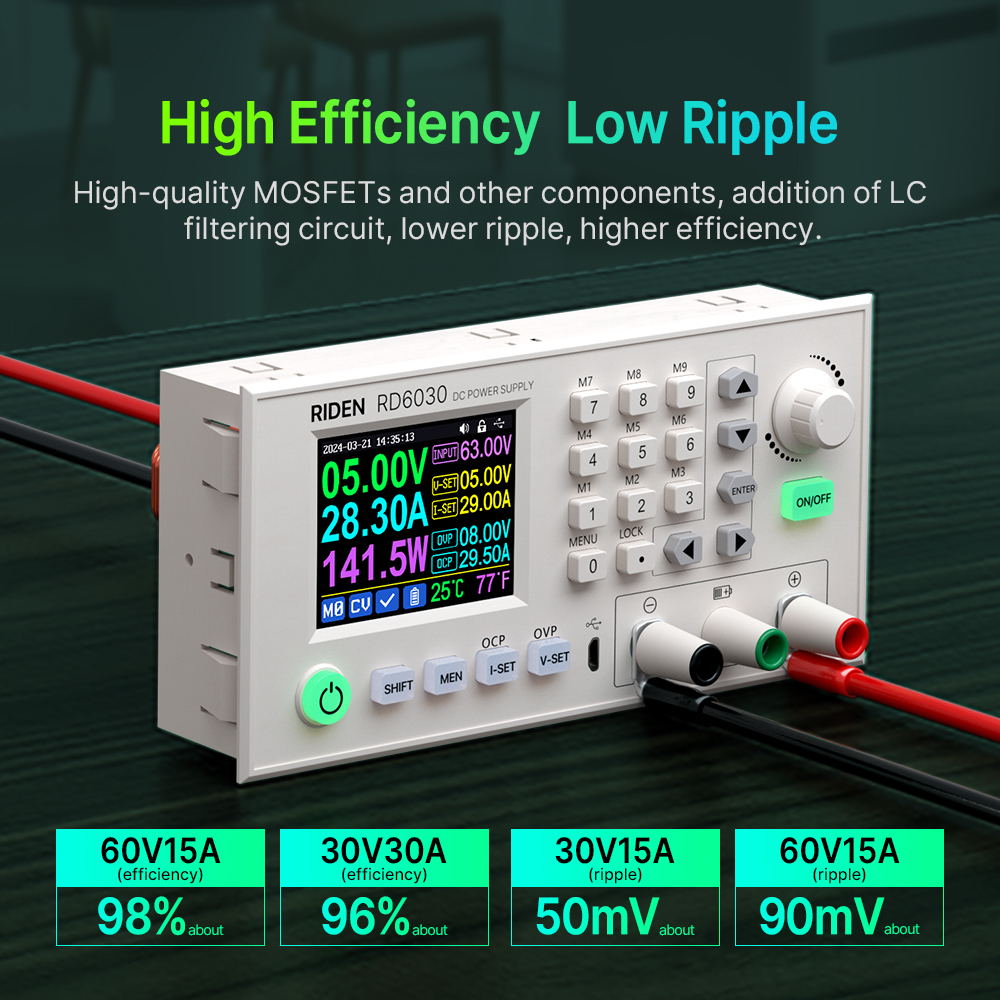

出力リップル（標準）：50mV@15A、90mV@30A VPP

動作温度範囲：-10℃～40℃

外部センサーの温度検出範囲：-10℃～100℃/0℉～200℉

外部センサーの温度検出精度：±3℃/±6℉

定電圧モード応答時間：2ms（負荷0.1A～5A）

定電圧モード負荷変動率：±(0.1%+2桁)

定電流モード負荷変動率：±(0.1%+3桁)

容量測定範囲：0～9999.99Ah

エネルギー測定範囲：0～9999.99Wh

容量およびエネルギーの統計誤差：±2％

バック動作モード：（入力電圧÷1.1）-1

過熱保護：システム温度>80℃

画面の明るさ設定：0～5（全6段階）

画面：2.4インチカラーHDディスプレイ

重量（パッケージ込み）：約0.74kg

製品寸法：167×81×69mm

冷却ファン起動条件：出力電流＞8Aまたはシステム温度＞45℃

冷却ファン停止条件：出力電流＜7.9Aかつシステム温度＜40℃

1. 手順:

RD6030(W)の操作手順、PCソフトウェアの手順、アプリの手順、アプリとPCソフトウェアのダウンロードリンク：

//drive.google.com/drive/folders/1-AmpwEJDyvrYQgRLXdWias0caqHx9jJR?usp=sharing

2. アプリのダウンロード:

Androidアプリ：ファイルリンク://drive.google.com/drive/folders/1jwAnxKiQZKkxMWpQnv4rrPw2KQk9uY-z?usp=sharing からダウンロードしてください。Android 8.0～10.0に対応しています。

iOSアプリのダウンロード：「Ruideng tech」で検索してダウンロードしてください。iOS10.0～iOS13.4システムに対応しています。

古い電話機でも「RDPower」アプリがまだ使える

3．ケースの組み立て：

RD6030およびS800ケースの組み立て手順：//drive.google.com/drive/folders/1-AmpwEJDyvrYQgRLXdWias0caqHx9jJR?usp=sharing

出力端子に0.1μFの並列コンデンサを接続した状態で、オシロスコープの帯域幅を20MHzに設定してください。

1. 取扱説明ビデオ：

a.セクション1.4.2.1バッテリー充電機能の紹介://youtu.be/irTbqfqtgU0

b. セクション 1.4.2.2 出力電圧と出力電流の設定://youtu.be/S6Kan66dNsk

c.セクション1.4.2.3データグループのクイックストレージと呼び出し//youtu.be/eo5saPjOGpo

d.セクション1.4.2.4キーパッドのロックとロック解除://youtu.be/zxpmasJyQ6Y

e.セクション1.4.2.5 システム設定://youtu.be/Q9d3rIgIrOc

f.セクション1.4.2.6メインページスタイル設定://youtu.be/f51VDiY2VHE

g:セクション 1.4.2.7 ストレージデータ設定://youtu.be/i1kTeurS13I

h:セクション 1.4.2.8 システム情報://youtu.be/Um4NQObeeJE

i:セクション2.1.2 iOSアプリのダウンロード、インストール、接続://youtu.be/nH2HYwop0TE

j:セクション2.4.2 iOSアプリの操作://youtu.be/lXSw1CM9IY8

k:セクション3.1.1/3.2.3.2 Androidアプリのダウンロード、インストール、接続://youtu.be/QwyBEUCnp9c

l:セクション 3.2.3.3 Androidアプリの操作://youtu.be/hqrF4keTfbE

m:セクション4.1/4.3.1 PCソフトウェアのダウンロードと基本操作://youtu.be/mjt1RMaah1Y

o:セクション4.3.2ファームウェアのアップグレード://youtu.be/NOoLfDw0DiY

p:セクション4.3.3 キャリブレーション://youtu.be/c9sn1wY2mjE

q:セクション4.3.4ロゴの更新://youtu.be/vuVhBsohWts

r: RD6006のWi-Fi接続の問題と解決策://www.youtube.com/watch?v=7sTtc1kweJM

2. PSU通知

電源ユニットをご注文いただいた場合、電源ユニットを受け取ったら、マルチメーターを使用して実際の出力電圧が安定していて定格電圧に合致しているか、輸送中に破損していないかを確認してください。出力が異常な場合は、当社にご連絡ください。さらなる損失を避けるため、RD電源には接続しないでください。

3. 組立通知

ケーブルを接続するには、電子工学と電気工学の基礎知識が必要であり、かつ確実に接地されていなければなりません。

4. 正しい設置

5．実際のテスト動画

まだ終わってない

1. 質問：RD6030とRD6030-Wの違いは何ですか？

A: RD6030-WにはWi-Fiボードが搭載されていますが、RD6030には搭載されていません。RD6030-WはWi-Fiボードを使用してアプリに接続でき、USBマイクロケーブルを使用してPCソフトウェアにも接続できます。RD6030にはWi-Fiボードが搭載されておらず、USBマイクロケーブルで接続してPCソフトウェアのみをサポートし、アプリはサポートしていません。

2. 質問：このリンクから何が得られますか？

A: オプションのタイトルと画像で入手できる商品をご確認ください。ご注文の際は、内容をよくご確認ください。例えば、「RD6030」を選択するとRD6030が届き、「RD-1500W-68V PSU」を選択すると1500W PSUが届きます。

3. 質問：S800ケースには何が含まれていますか？

A: S800ケースはケースのみで、電源は含まれていません。内部ケーブルとネジが含まれています。RD6012/RD6018/RD6024/RD6030とAC-DC 800W/1200W/1500Wスイッチング電源に適しています。これらは別々に購入して組み立てることができます。

4. 質問：届いた商品が写真と少し違うのはなぜですか？

A：弊社では製品のハードウェアとソフトウェアを継続的にアップデートし、より良い製品を提供できるよう努めております。そのため、内部の材質や仕様が変更になる場合がございますが、機能のご利用には影響ございません。

5. 質問：入力AC-DCスイッチング電源に高周波ノイズがありますが、これは正常ですか？

A: 入力AC-DCスイッチング電源は工業用グレード製品であるため、このようなノイズが発生するのは正常ですが、動作性能には影響しませんので、ご注意ください。

6. 質問：なぜ製品に取扱説明書が付属していないのですか？

A：製品は継続的にアップデートされるため、ファームウェアとハ​​ードウェアのアップデートで機能が追加されます。そのため、オンラインで取扱説明書をダウンロードできます。

7. 質問：届いたケースが少し変形しています。

A: ケースについてですが、配送中にケース側面が少し変形する場合があります（写真の通り）。手で調整すれば問題ありません。気になる方はご購入をお控えください。

8. 質問：届いた電源ユニットに傷があります。

A: 表面に傷があるかもしれませんが、製品の性能には影響ありませんので、あまり神経質にならないでください。もし気になるようでしたら、この製品のご購入はお控えください。

11.Q: 電源ユニットはどのように選べばよいですか？

A：ご注意：セット全体をご注文されない場合、本製品はDC入力のみに対応しており、AC入力には対応しておりません。AC入力にはスイッチング電源を使用し、必ず接地してください。接地しないと漏電の危険があります。

AA: PSUを推奨します

当社特製の電源ユニット、または有名ブランドの電源ユニットのご使用をお勧めします！

BB: 非推奨電源ユニット

RD電源にAC-DCコンバータまたはトランスを使用する場合は、整流器とフィルタを追加する必要があります。無負荷時のDC出力電圧は65V未満である必要があります。電源系統の電圧変動は出力電圧の上昇を引き起こし、デバイスを焼損させる可能性があります。

CC. 禁止されたPSU

電動自転車用充電器、中古電源、改造電源、特にRD電源に適していると謳っているものの当社が推奨していない電源ユニットの使用は禁止します。これらの機器の出力は非常に不安定で、高電圧を出力して負荷を焼損させる可能性があります。

（不良電源ユニットはピーク過電圧が発生します）

12.Q: 誘導性負荷の電源として使用できますか？

A：誘導性負荷（モーターなど）を接続する場合、最大動作電圧と電流は全範囲の1/3です。これを超えないようにしてください。

13. 質問：なぜヒューズボックスの中にヒューズがあるのですか？取り付けるべきですか？

A:これはバックアップヒューズです。誤った操作でヒューズが切れた場合、一時的に切れたヒューズの隣のソケットにヒューズを挿入できますが、10Aしかサポートしていないため、完全な出力を得るには、損傷したヒューズを取り外し、正常なヒューズを同じ位置に半田付けすることをお勧めします。

14. 質問：放熱性を向上させるために、電源ユニットのケースを取り外すことはできますか？

A：弊社製電源ユニットをケースに取り付ける際は、組み立て手順書に従ってください。電源ユニットの筐体を取り外して使用しないでください。スイッチング電源の筐体を取り外すと、放熱システムの構造が変化し、放熱が不十分になり、一部の部品が過熱して損傷する可能性があります。この場合、弊社はアフターサービスを提供いたしません。

15.Q: パネルに跡のようなものが見られますが、これは破損しているということでしょうか？

A：射出成形工程の影響で、ケースのボタン穴にわずかな痕跡があります。通常の使用ではほとんど目立ちません。光を当てると見えることがあります（ケースは工芸品ではありませんので、あまり神経質にならないでください）。写真の通りです。気になる方は、この製品の購入をお控えください。

ソフトウェアに関する質問：

1. 質問：アプリが私の携帯電話でクラッシュします。何が問題なのでしょうか？

A: アプリとPCソフトウェアは互換性の問題が発生する可能性があるため、ご購入前にまずダウンロードしてください。ダウンロードしてインストールできる場合はご注文いただけますが、そうでない場合はご購入をお控えください。ご購入前にPCソフトウェアとアプリの機能をテストせず、PCソフトウェアまたはアプリ以外の製品が正常に動作していることが判明した場合、返金はいたしかねます。PCソフトウェアは現時点ではWindows 7以降のみサポートしています。アプリはAndroid 8.0以降のみサポートしています。

2. RD6030-WをWi-Fi経由でスマートフォンアプリに接続できないのはなぜですか？

A: まず、Wi-Fiボードが正しく挿入されているか確認してください。次に、Wi-Fiが2.4GHz帯であるか、クライアント分離/AP分離およびWMM機能がオフになっているか、アプリのインストール時に位置情報サービスとストレージサービスがオンになっているかを確認してください。それでも問題が解決しない場合は、弊社までご連絡ください。

3. RD6030-WをWi-Fi経由でPCに接続できないのはなぜですか？スマートフォンには接続できるのに。

A：WiFi接続はテスト機能です。一部のコンピューターとの互換性が低いため、WiFi経由でPCソフトウェアに接続できない場合は、この機能は無視してください。この機能に関して、当社はいかなる保証も技術サポートも提供しません。この機能を維持するかどうかは、お客様からのフィードバックに基づいて決定します。
