N4D3E16 アップグレードバージョン 16DI-16DO 多機能 RS485 双方向リモートコントロールモジュール Modbus RTU PLC 拡張ボードスマートホーム
価格:
$29.41
/Pc
払い戻し:
シェア:
売れ筋商品
N4D3E16_PRO は、eletechsup が発売した最新の 16 チャンネル双方向リモート コントロール モジュールです。必要なのは、一対の RS485 バスとリモート制御用の DIP スイッチの簡単な設定のみで、コンピュータや PLC の支援は必要ありません。
説明：
1 動作電圧: DC 7-25V (9V 12V 24V)
2 動作電流: 7-50MA
3 16CH光電絶縁NPN入力ポート

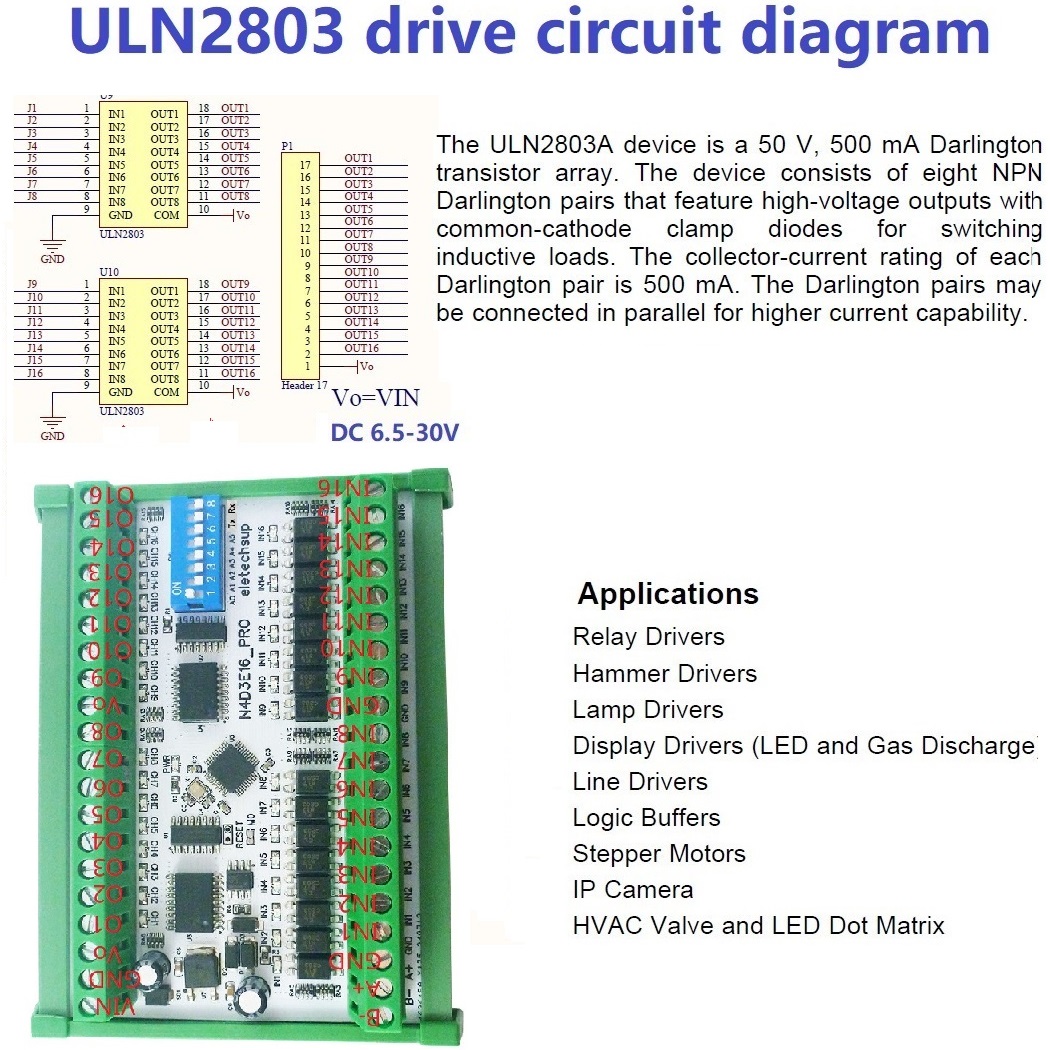

16CHダーリントントランジスタ出力×4（ULN2803 NPN出力）
5コマンドには複数の出力モードがあります: 6つの出力モード: オープン/クローズ/トグル(セルフロック)/ラッチ(インターロック)/モーメンタリー(非ロック)/遅延。
6 入力ポートは、RS485 バスを介して別のボードの出力ポートをリモート制御できます。
7 MODBUS コマンドは 03 06 16 機能コードをサポートします。
8 MODBUS コマンド 1 での最大遅延は 255 秒です。
9 MODBUS コマンド モードでは、最大 64 台のデバイスを並列でサポートできます。
10 デフォルトのボーレートは 9600BPS、設定可能:1200/2400/4800/19200/38400/57600/115200BPS
11 サイズ: 106x72x18MM (ボードのみ)、109x80x30MM (DIN ボックス付き)
12 重量 : 82g (ボードのみ)、164g (DIN ボックス付き)
13 最大負荷: 各チャンネルの最大負荷電流は 300MA です。
詳細については、私に連絡してください

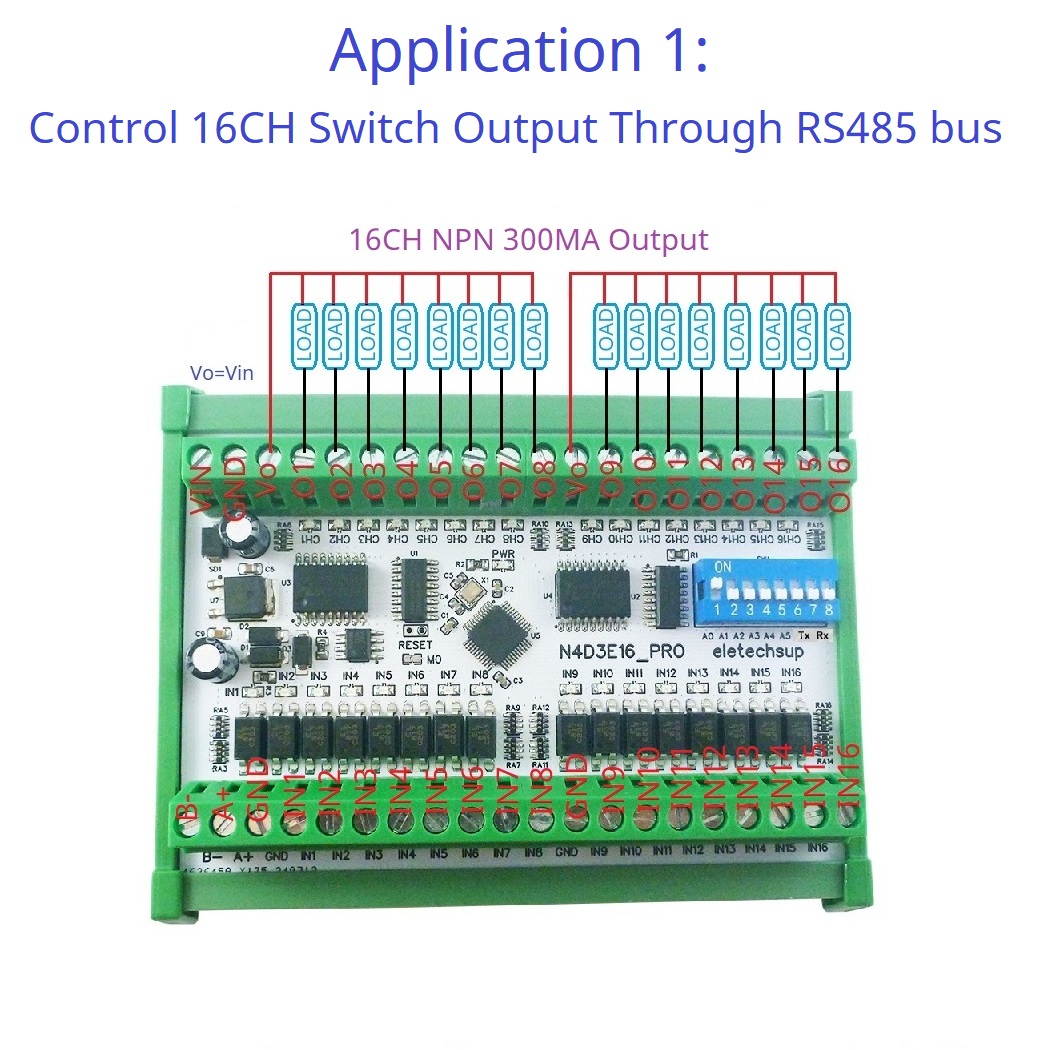

アプリケーション 1: RS485 バス経由で 16 チャンネルのスイッチ出力を制御

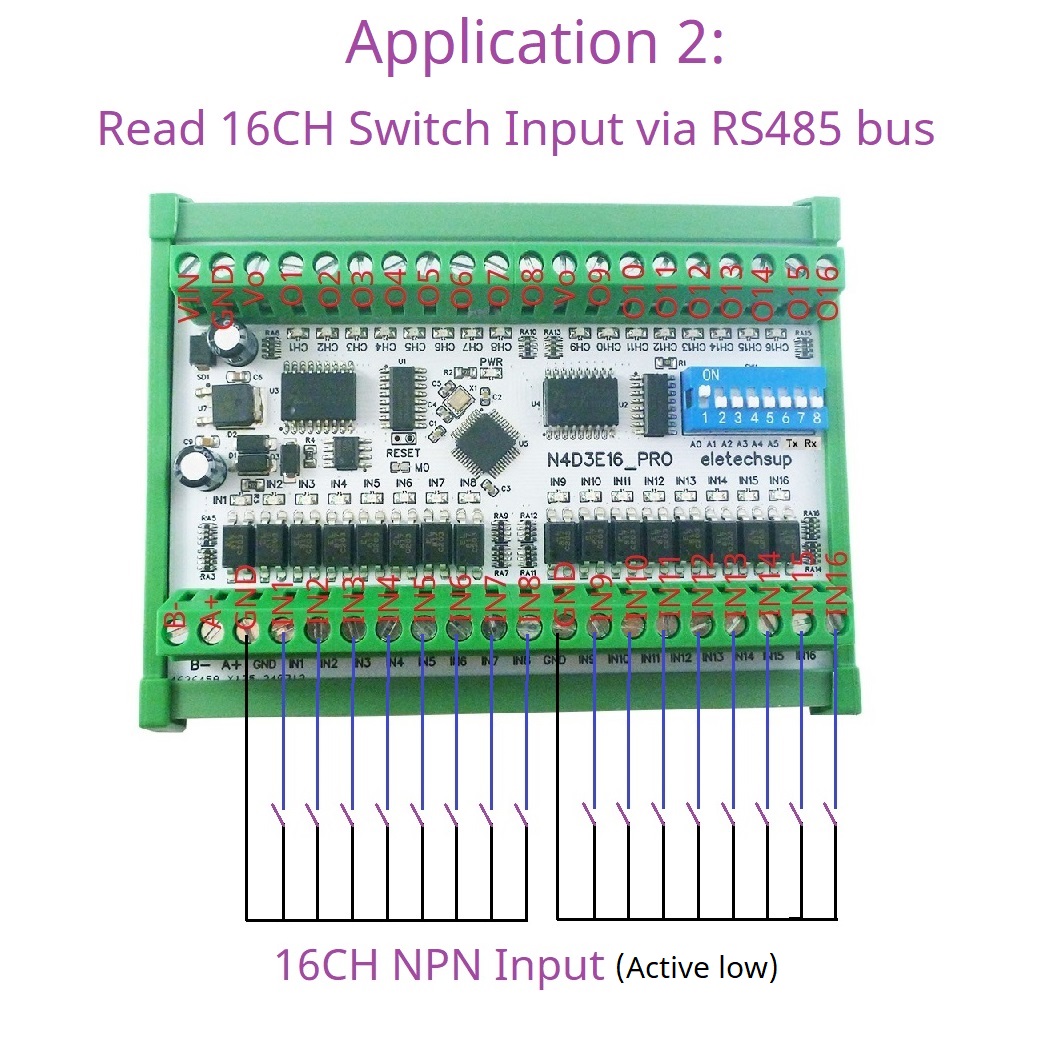

アプリケーション 2: RS485 バス経由で 16 チャンネルのスイッチ入力を読み取る

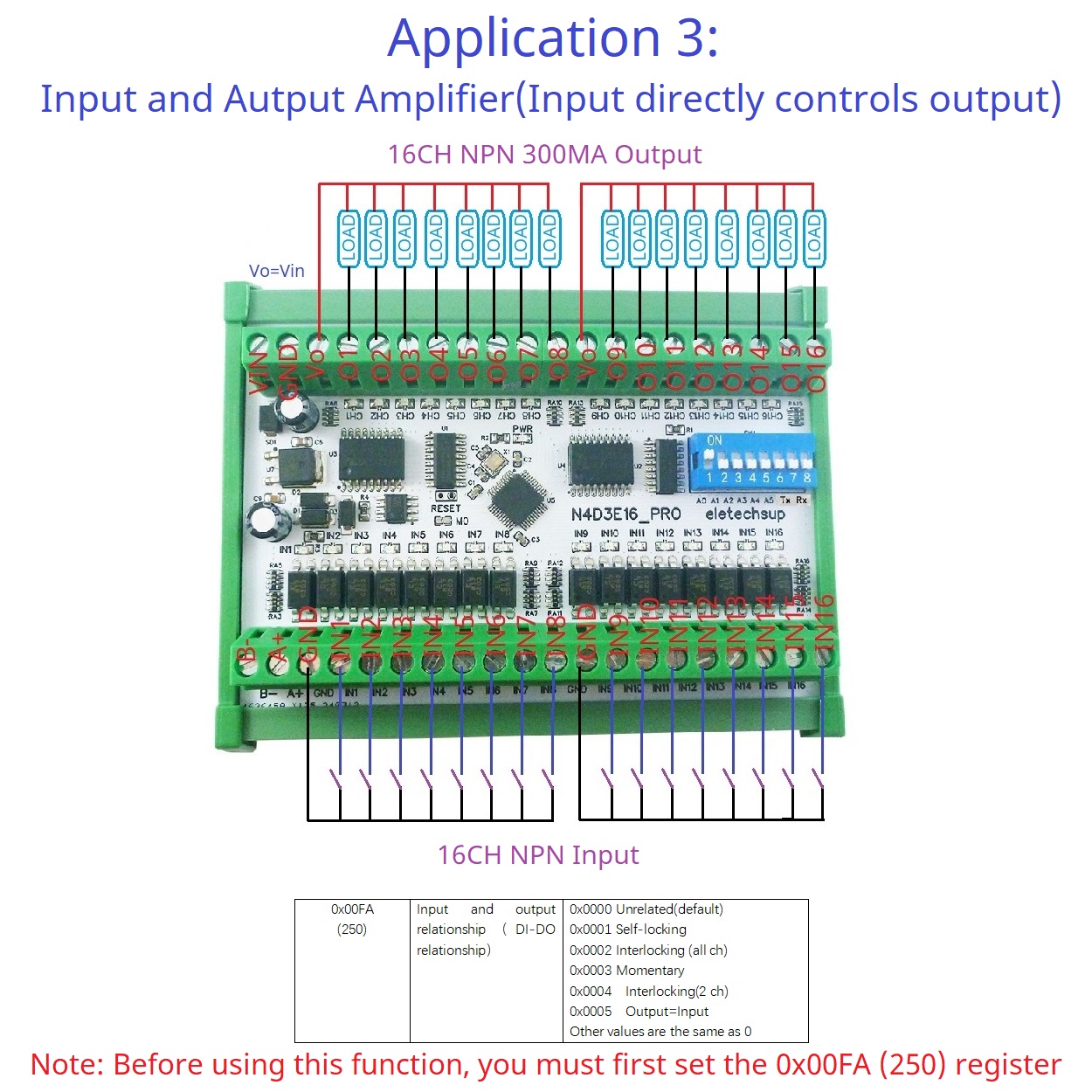

アプリケーション 3: 入力および出力アンプ (入力が出力を直接制御)
アプリケーション 4: 16CH 入力リモコン 16CH 出力
リモート双方向制御機能を有効にする方法:
1 N4D3E16_PRO ボードを 2 枚用意します。
2 2 つのボードの DIP スイッチ A0 ～ A5 を同じ値に設定します。 1 に設定することをお勧めします
3 いずれかのボードの DIP スイッチ Tx を ON に設定し、もう一方のボードの Rx を ON に設定します。
4 RS485 バスを使用して 2 つのボードを接続します
5 電源を入れる
