QUESCAN M10 10Hz GPS GNSS モジュール FPV ドローン Betaflight ArduPilot Pixhawk INAV GPS Galileo GLONASS BeiDou 用コンパス 5883 付き
概要

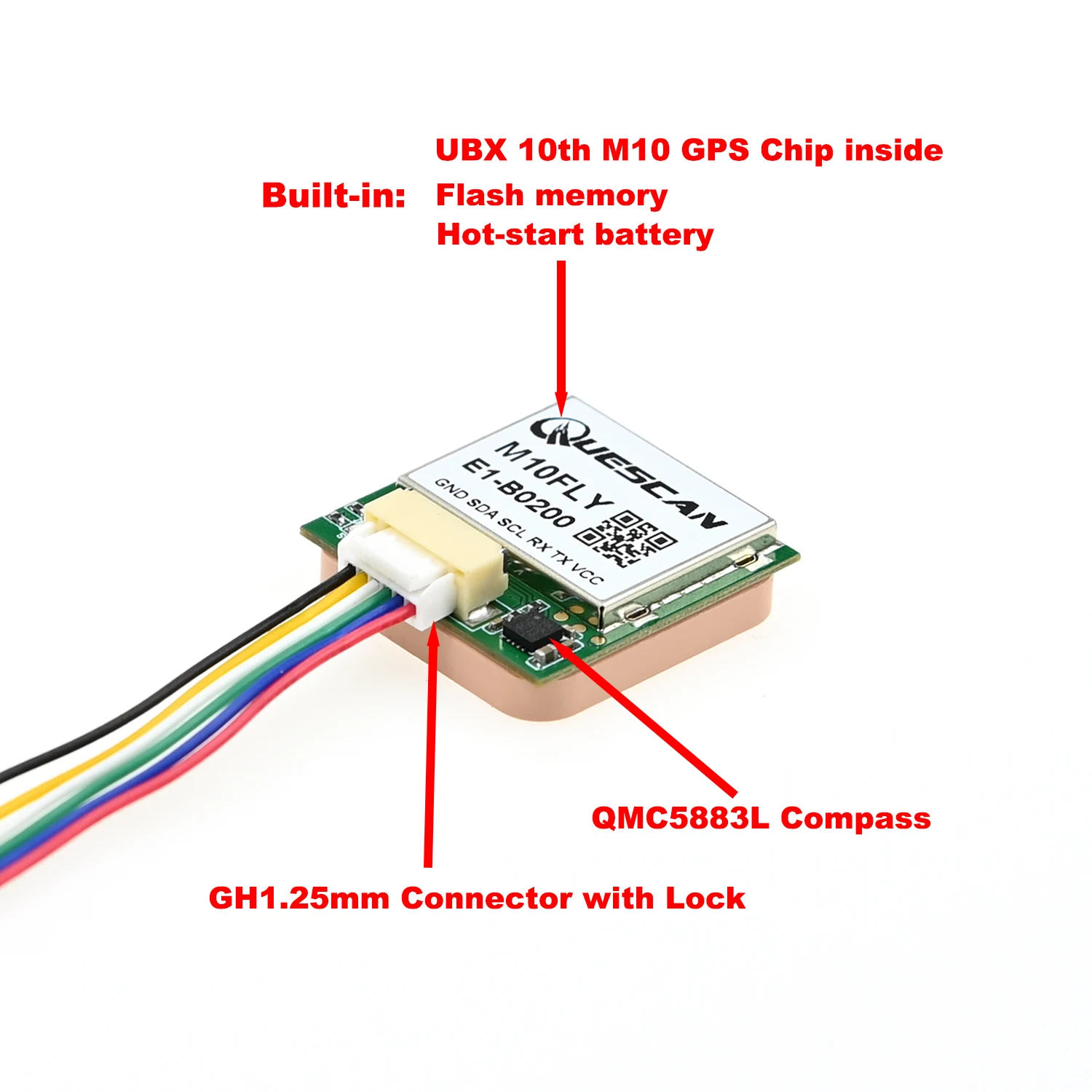

これらのモジュールには、全地球航法衛星システム (GPS、GLONASS、Galileo、Beidou) の同時受信をサポートする UBX M10 チップが搭載されています。多数の可視衛星により、受信機は最適な信号を選択できます。モジュールは、NMEA および UBX デュアル プロトコル出力をサポートし、測位周波数は 10 Hz、最大サポートは 25 Hz です。高利得アンテナは、グローバル ナビゲーション衛星システム受信機に最高のパフォーマンスを提供します。全方向性アンテナの放射パターンにより、機器の設置の柔軟性が向上します。 QMC5883Lとプログラマブルフラッシュメモリを搭載したモジュールボードです。このモジュールは、FPV/ドローン/ロボット、ボート、速度計などに適しています。このモジュールは、Ardupilot INAV Betaflight Pixhawk APM などのさまざまなフライト コントローラーに適しています。M8N よりもはるかに優れています。ぜひお試しください。
UBX-M10050-KB チップは、ubx M10 標準高精度 GNSS プラットフォームを備えており、すべての L1 GNSS 信号に対して優れた感度と取得時間を提供します。連続追跡モードでの非常に低い消費電力により、GNSS パフォーマンスを損なうことなく、アセット トラッカーなどのすべてのバッテリ駆動デバイスで優れた電力自律性が実現します。
UBX-M10050-KB は、最大 4 つの GNSS (GPS、GLONASS、Galileo、および BeiDou) の同時受信をサポートします。最大 50 個を超える衛星を捕捉できます。可視衛星の数が多いため、受信機は最適な信号を選択できます。これにより、特に都市部の深い峡谷などの厳しい条件下で、位置精度が最大化されます。
UBX Super-S (スーパーシグナル) テクノロジーは優れた RF 感度を提供し、小型アンテナまたは見通し線外のシナリオでの動的位置精度を向上させることができます。
仕様

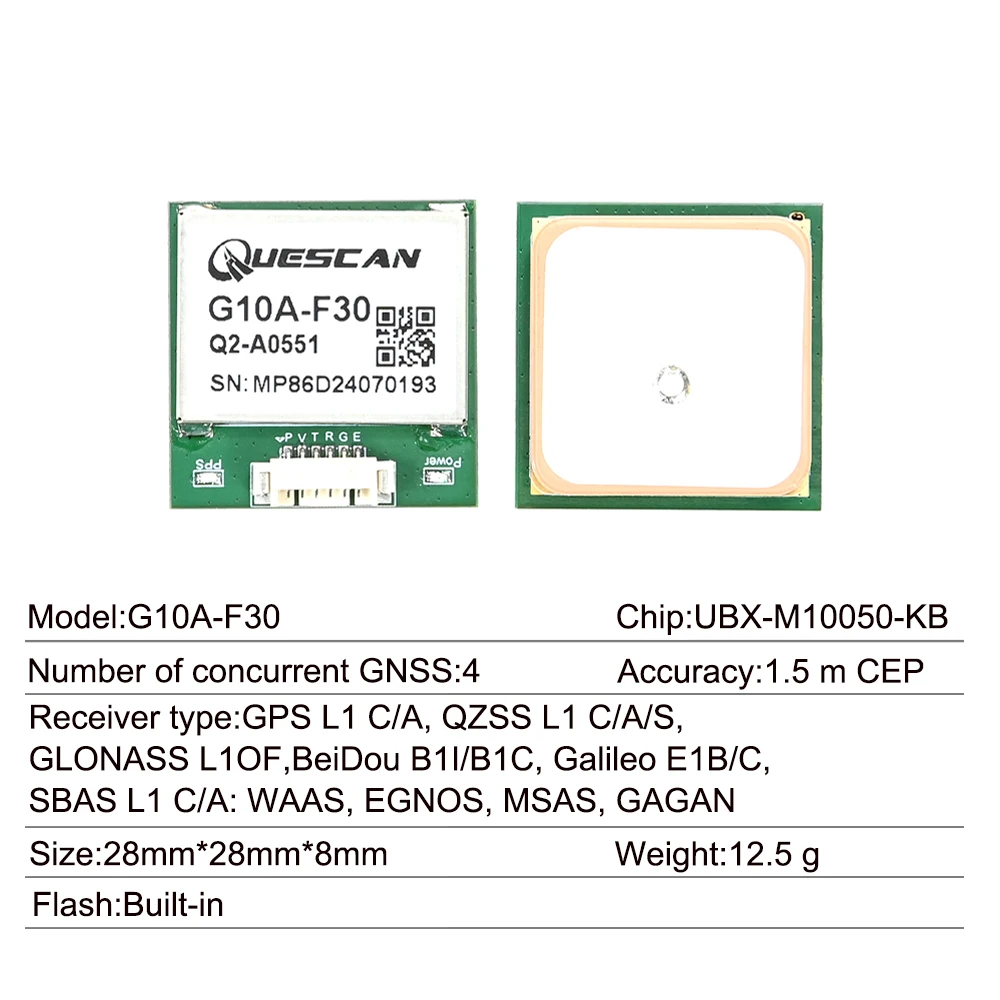

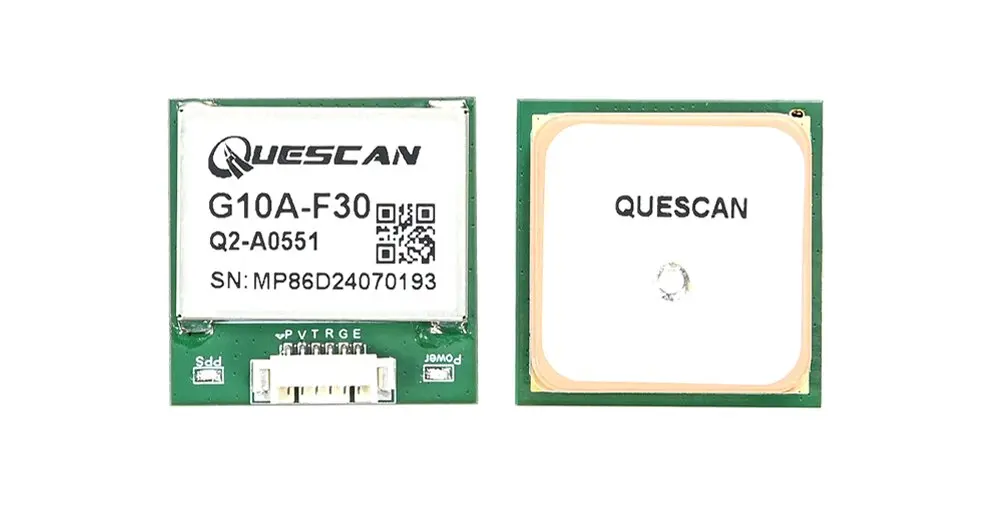

G10A-F30

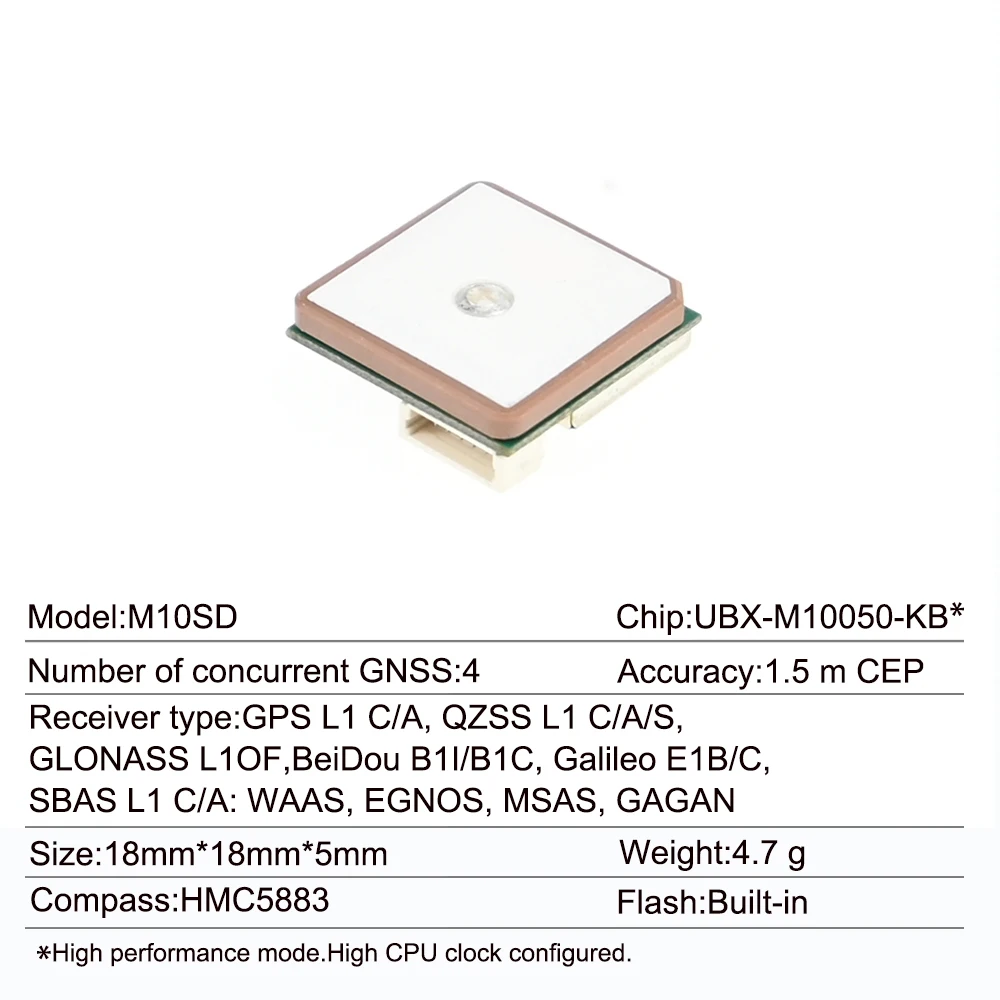

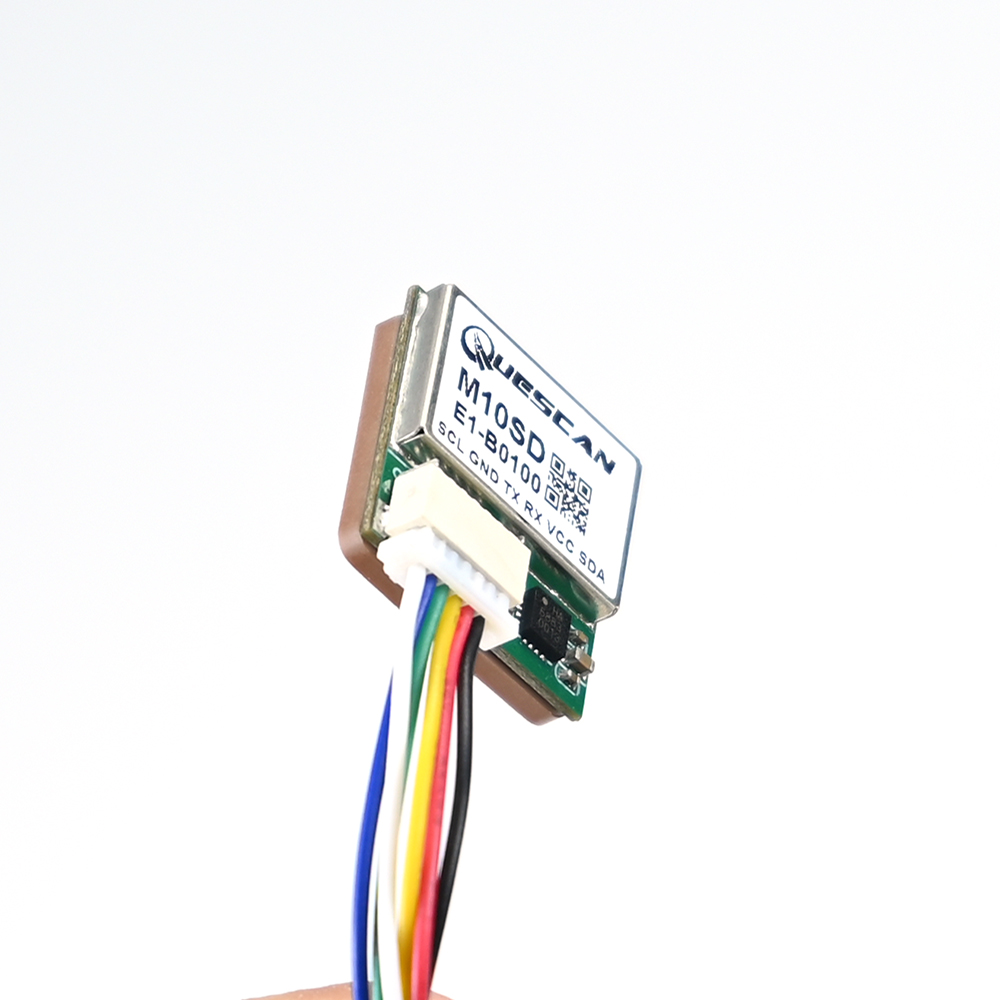

M10SD

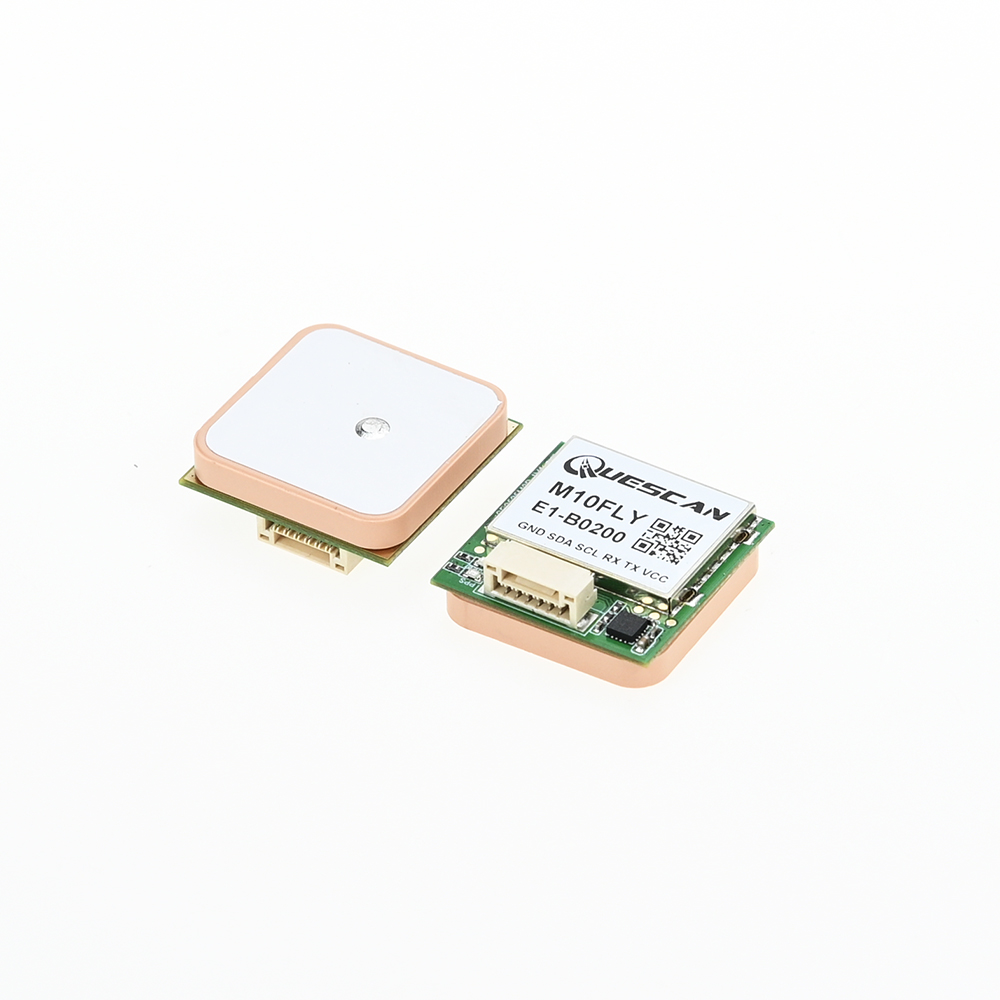

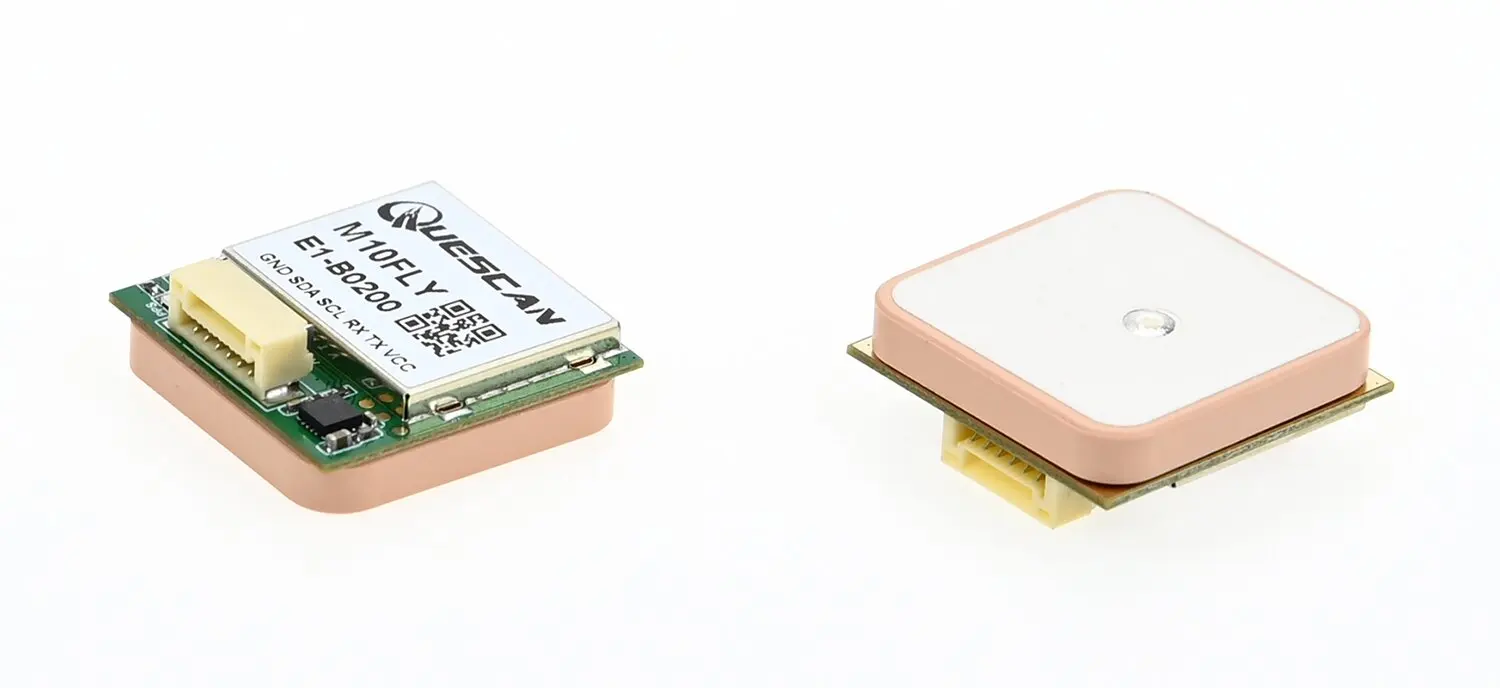

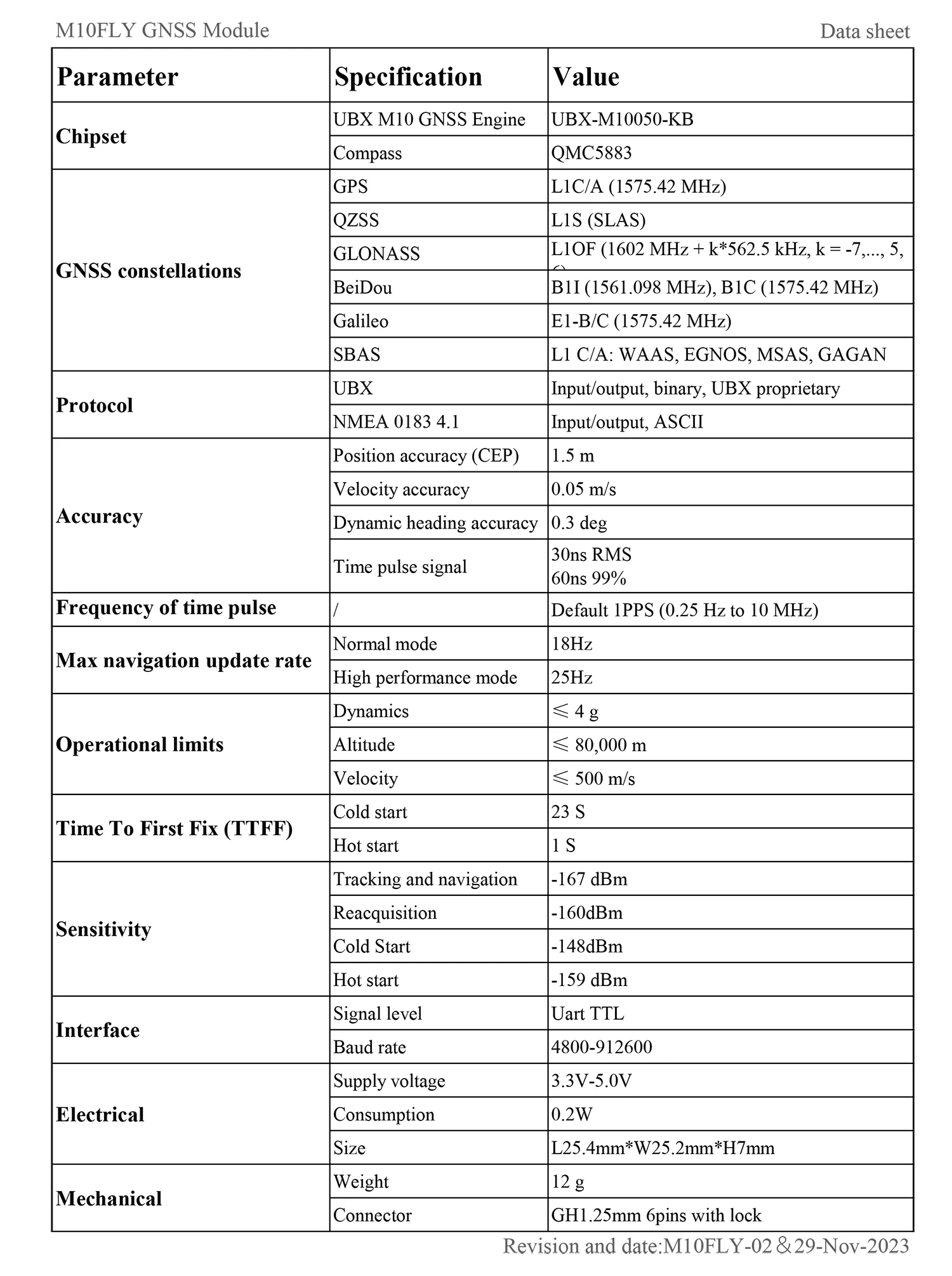

M10フライ

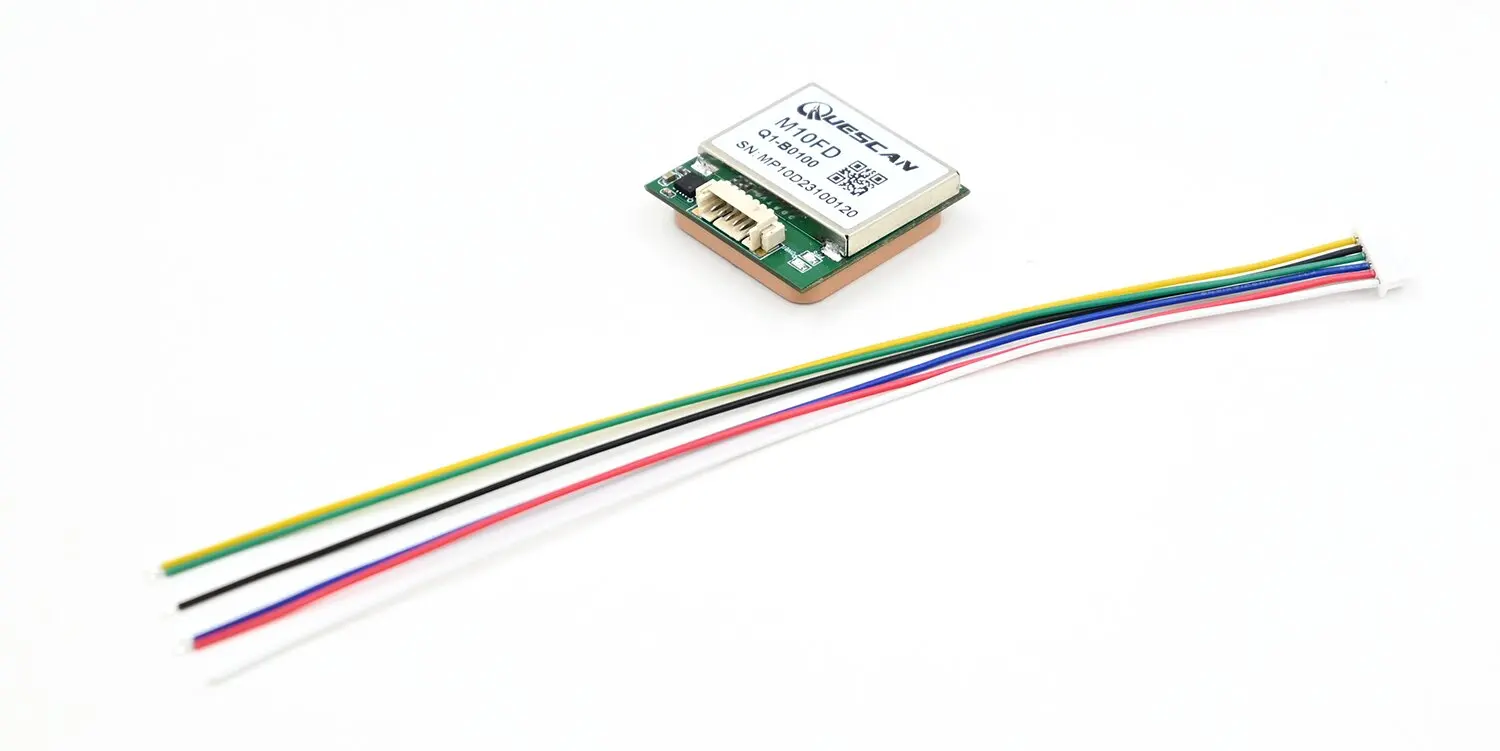

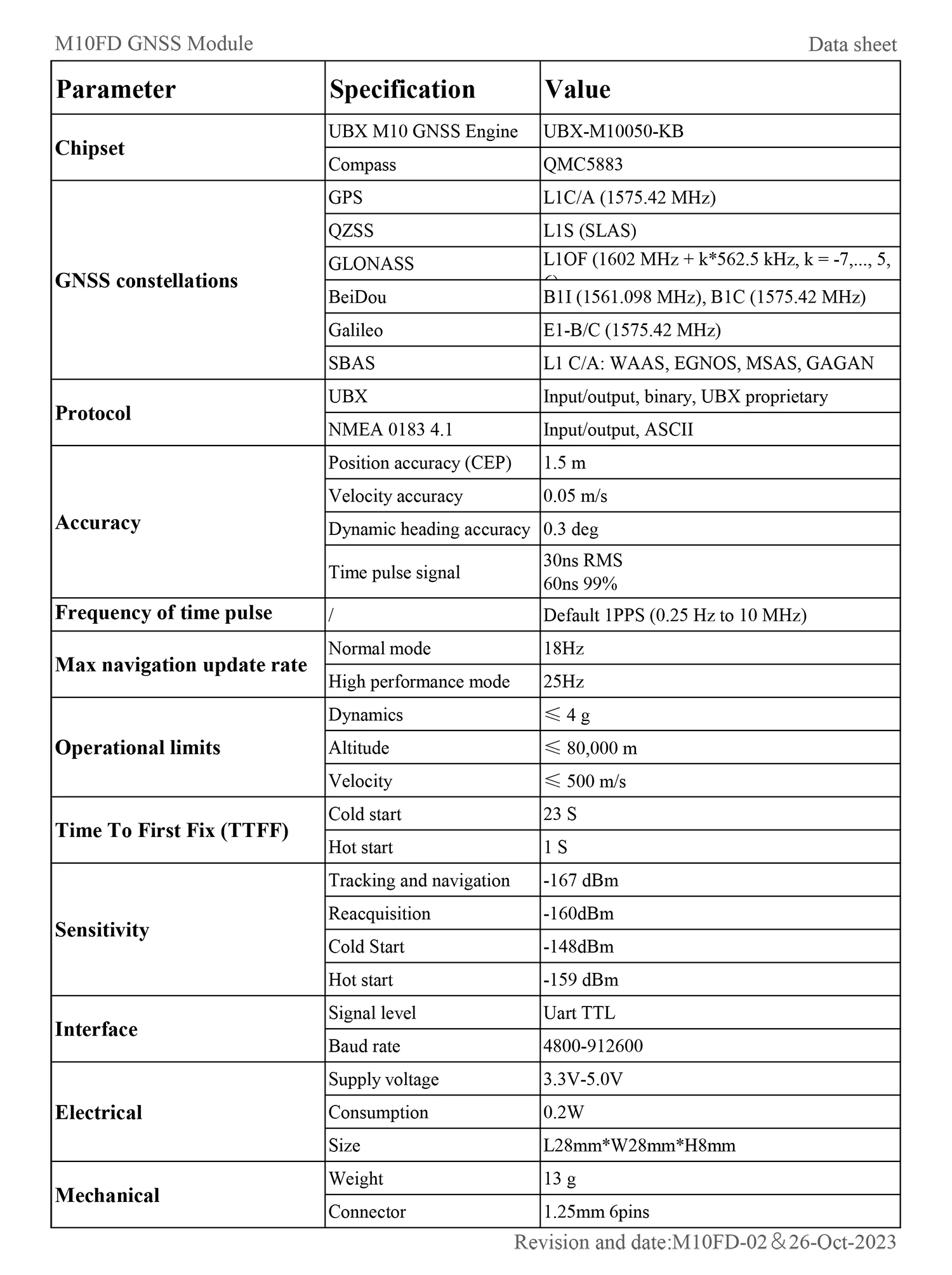

M10FD
ピンの説明

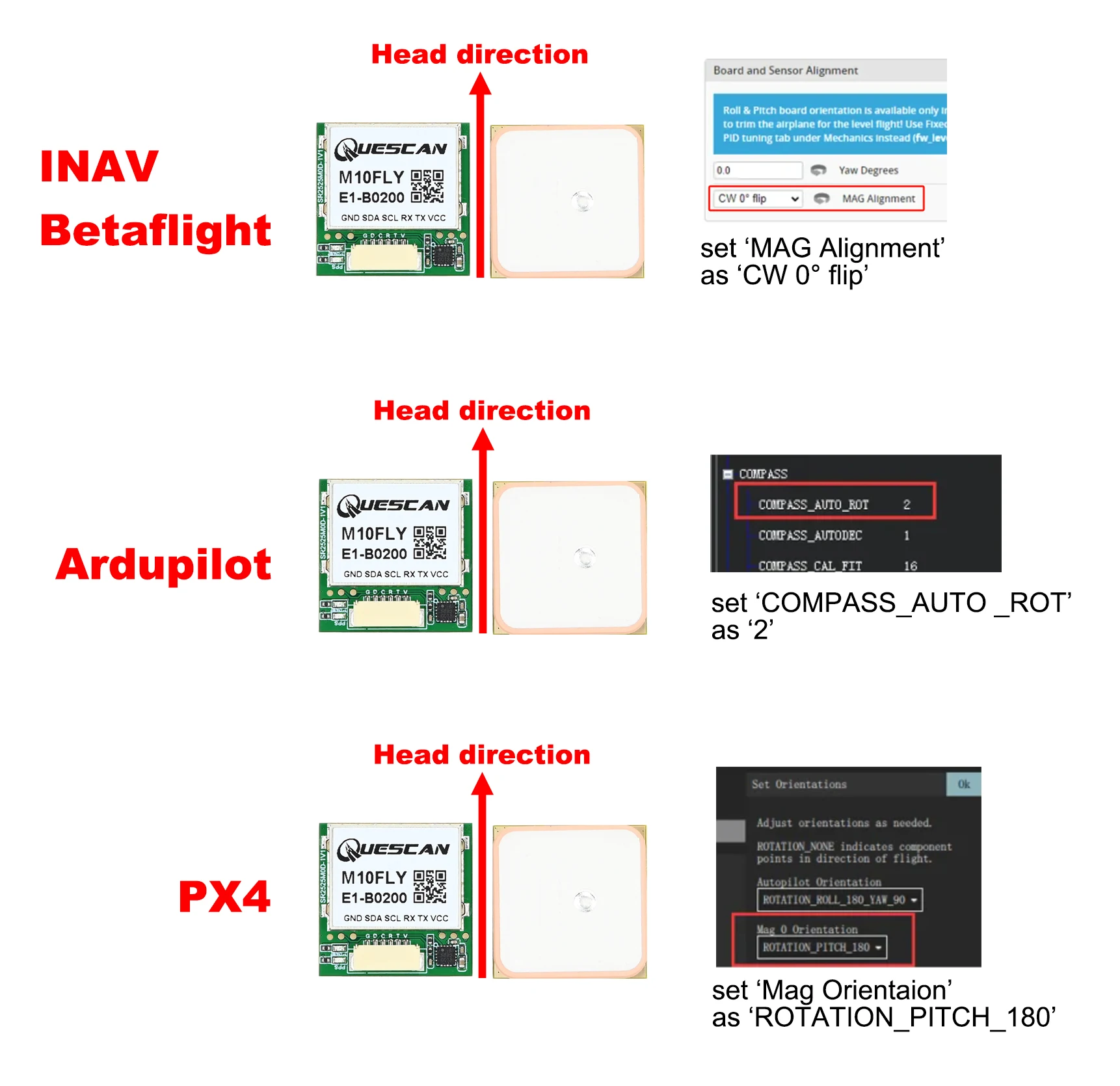

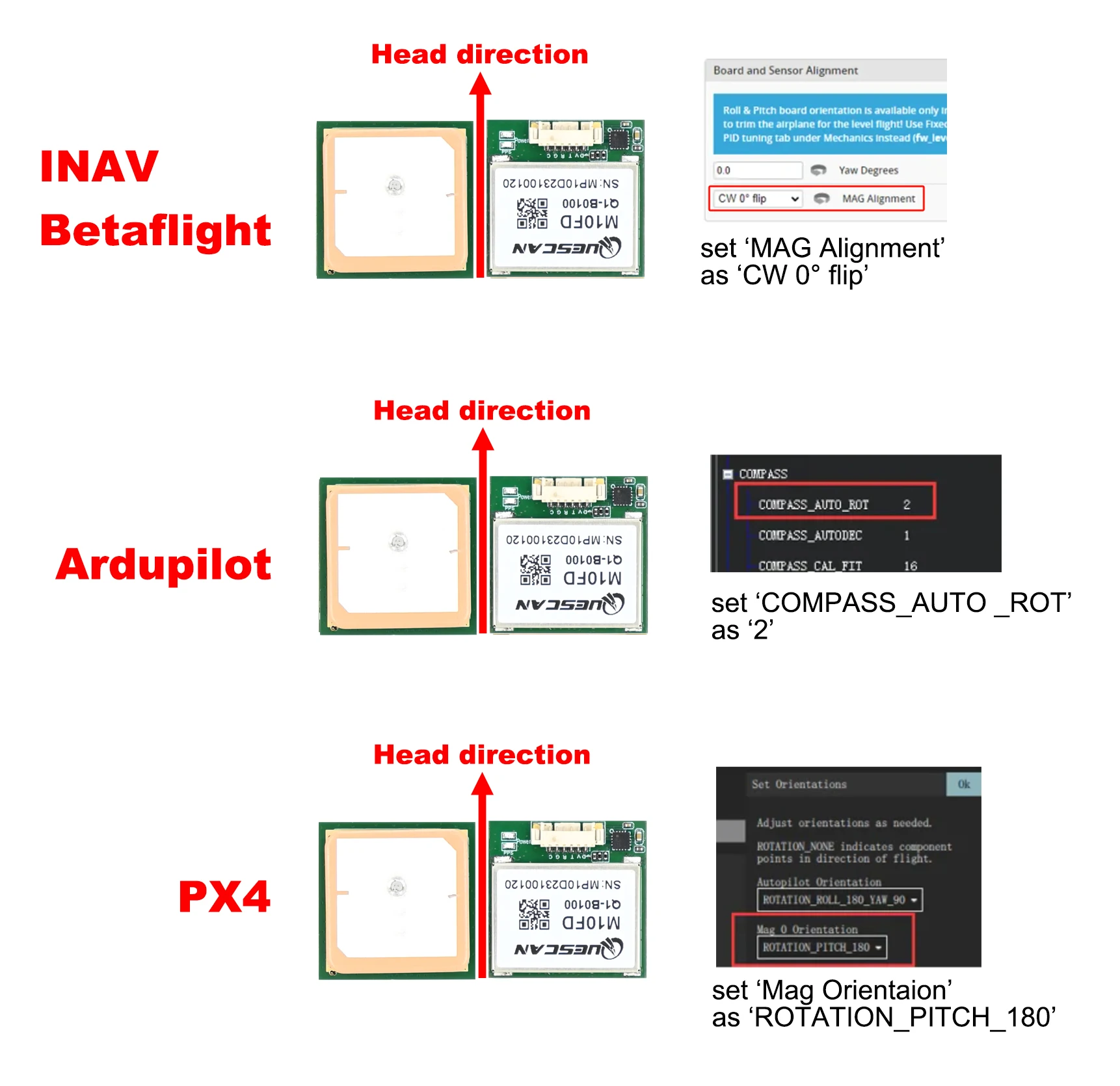

コンパス設定ガイド
サポートされている GNSS コンステレーション
UBX-M10050-KB は、複数の GNSS システムを受信して追跡できる同時 GNSS 受信機です。単一の RF フロントエンド アーキテクチャにより、複数の GNSS コンステレーションの同時受信が可能になります。受信機は GNSS コンステレーションのサブセット用に構成して、消費電力を低減できます。
M10FLY の工場出荷時の設定は、GPS、Galileo、GLONASS、BeiDou B1C を同時に受信し、QZSS と SBAS が有効になっています。
次の GNSS とその信号がサポートされています。
サポートされているプロトコル
詳細については公式ドキュメントを参照してください。
ダイナミックなプラットフォーム
動的プラットフォーム モデルは、CFG-NAVSPG-DYNMODEL を通じて構成できます。
設定項目。サポートされている動的プラットフォーム モデルとその詳細については、以下の表を参照してください。デフォルトの動的モデルはポータブルです。
工場出荷時の設定
G10A-F30:
•GPS ガリレオ GLONASS 北斗 QZSS SBAS
•38400ボー、8ビット、パリティビットなし、1ストップビット。
•1Hzのナビゲーション更新レート。
・1PPSタイムパルス
・NMEAバージョン4.11。
•入力メッセージ: NMEA および UBX。
•出力メッセージ: NMEA GGA、GLL、GSA、GSV、RMC、VTG、TXT。
M10SD M10FLY M10FD:
•GPS ガリレオ GLONASS 北斗 QZSS SBAS。
•115200ボー、8ビット、パリティビットなし、1ストップビット。
•ハイパフォーマンスモード。
•10Hzのナビゲーション更新レート。
•入力メッセージ: NMEA および UBX。
・出力メッセージ：NMEA GGA、GLL、GSA、GSV、RMC、VTG、TXT./UBX-NAV-PVT、UBX-NAV-SAT

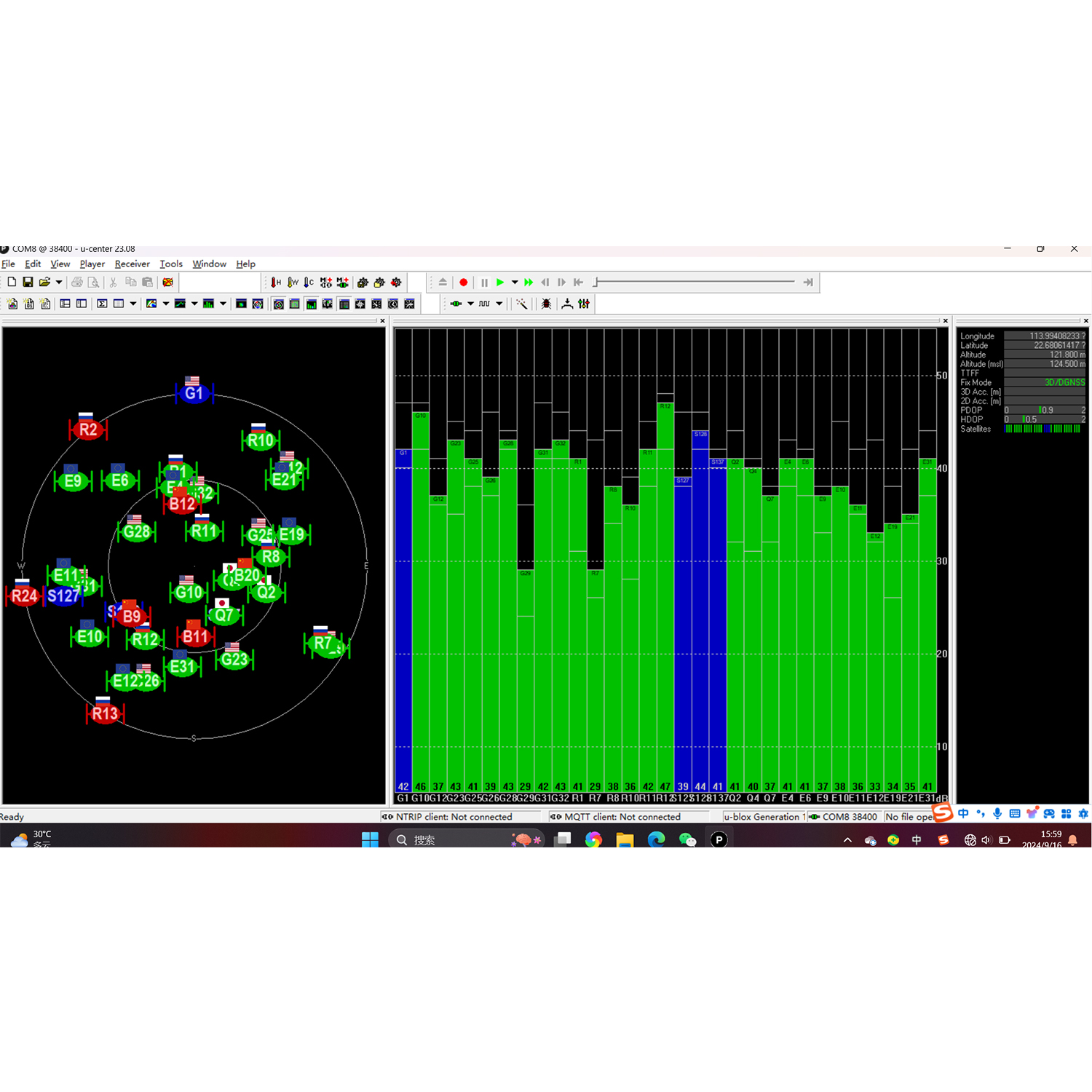

パフォーマンス
