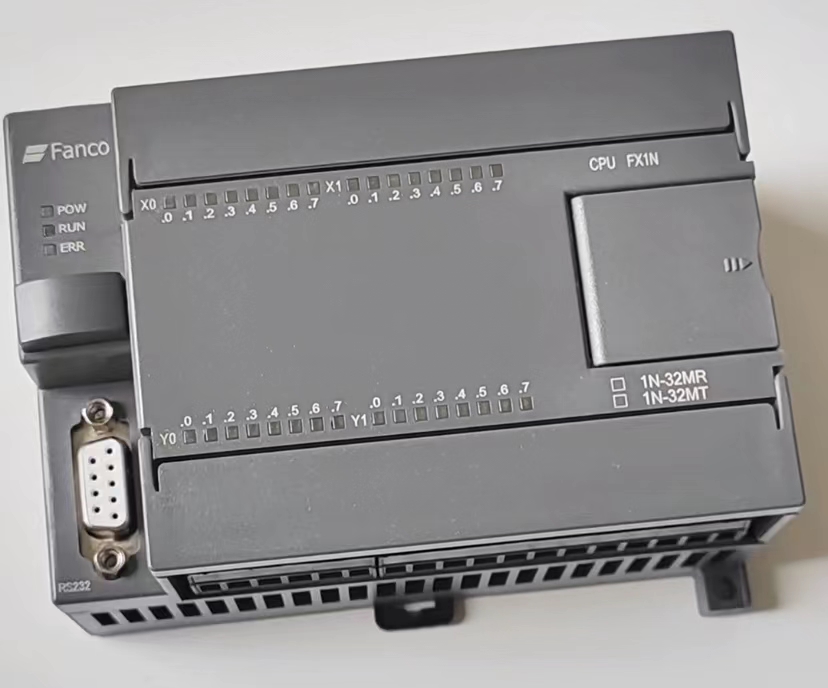

プログラマブルロジックコントローラ産業オートメーション PLC 制御ボード HMI PLC FX1N 32MR 16 ポイント入力 16 ポイント出力 DC24V

プロジェクト

パフォーマンス

動作制御方法

蓄積プログラム繰り返しスキャンモード

入出力制御モード

バッチモード(END命令実行時)、入出力リフレッシュコマンド、パルスキャプチャ機能

プログラミング言語

ラダー図、SFCステップ命令

ラダープログラミングソフト

GX Developer、GX Works2

プログラムメモリ

8KステップEEPROM

指導の種類

直接指導

27

踏み台の命令

2

基本的なアプリケーションの説明

70

指示速度

基本的な説明

0.1μS～0.55μS命令

アプリケーションの説明

0.8μS～10μS命令

入力 出力

入力リレーX

X0～X127,128点

出力リレーY

Y0-Y127,128 ポイント

補助リレーM

一般用途

M0～M1523、1524点

特殊用途

M8000～M1535、1152点(M500パワーダウンセーブ後)

状態S

S10～S999,1000ポイント

タイマーT

100MS

T0-199,200ポイント

10ミリ秒

T200～T245、46点

1MS

T246～T249、4点

100MS蓄積

T250～T255、6点

カウンターC

カウンタ16ビット

C0-C199,200ポイント(C100パワーダウンセーブ後)

カウンタ32ビット

C200～C255、56点

データレジスタ

一般用途

D0-D500(D200パワーダウンセーブ後)、500ポイント

特殊用途

D8000～D8255,255点

インデックス作成

V7-V0、Z7-Z0、16点

ネストされたポインタ

P0～P127,128点

絶え間ない

K16ビット

-32768-32767

K32ビット

-2 147 483 648-2 147 483 647

H16ビット

0-FFFF

H32ビット

0-FFFFFFFF

ニーモニック、名前

関数

利用可能なソフトコンポーネント

[LD]テイク

運用開始

XYMSTC

[LD]テイクリバース

運用開始

XYMSTC

[LDP] テイクパルス立ち上がりエッジ

立ち上がりエッジで動作の開始を検出

XYMSTC

[LDF] パルスの立ち下がりエッジを取得

立ち下がりエッジで動作の開始を検出

XYMSTC

[そして]そして

シリーズ

XYMSTC

【ANI】と逆転

シリーズ

XYMSTC

[ANDP] パルス立ち上がりエッジあり

立ち上がりエッジで検出

XYMSTC

[ANDF] パルス立ち下がりエッジあり

立ち下がりエッジでシリアル接続を検出

XYMSTC

[または] または

平行

XYMSTC

[ORI]または反転

平行

XYMSTC

[ORP] またはパルスの立ち上がりエッジ

立ち上がりエッジで並列接続を検出

XYMSTC

[OUT]出力

コイル駆動指令

YMSTC

［セット］セット

コイルホールドコマンド

等

[RST]リセット

コイルリセットコマンド

YMSTCD

[PLS]立ち上がりエッジパルス

立ち上がりエッジ検出コマンド

YM

[PLF]立ち上がりエッジパルス

立ち下がりエッジ検出命令

YM

【MC】マスター

共通直列点の接続コイル

[MCR]マスターリセット

コモンシリーズポイントのクリアコイル

[MPS]をスタックに追加

運用ストレージ

[MRD] リードスタック

ストレージの読み出し

[MPP] ポッピング

読み取りを保存してリセット

[INV]リバース

演算結果の逆

[NOP] 空操作

アクションなし

[終了]終了

シーケンスプログラムの終了

分類

FNC NO.

命令ニーモニック

命令名

手順フローチャート

00

CJ

条件付きジャンプ

01

電話

サブルーチンコール

02

行進

サブルーチンリターン

06

フェンド

メインプログラムの終了

07

WDT

ウォッチドッグタイマー

08

のために

リピート範囲が始まります

09

次

リピート範囲の終了

転送と比較

10

CMP

比較

11

ZCP

地域比較

12

MOV

移行

15

BMOV

一括転送

18

BCD

BCD交換

19

ビン

BIN交換

四則演算

20

追加

BIN追加

21

サブ

BIN減算

22

MUL

BIN乗算

23

ディビジョン

BIN区分

24

株式会社

BIN の増分

25

12月

BIN デクリメント

26

ワンド

ロジックと

27

WOR

論理和

28

WXOR

論理XOR

回転変位

34

SFTR

右シフト

35

SFTL

左シフト

38

SWR

シフトライト

39

SFRD

シフトの書き出し

ビット処理

40

ZRST

すべてリセット

41

デコ

デコード

42

エンコ

コーディング
