新しいオリジナル、SIMATIC HMI KTP400 ベーシック 4 インチ TFT ディスプレイ、4 インチパネル 6AV2123-2DB03-0AX0 6AV21232DB030AX0

6AV2123-2DB03-0AX0 ---SIMATIC HMI、KTP400 Basic、Basicパネル、キー/タッチ操作、4

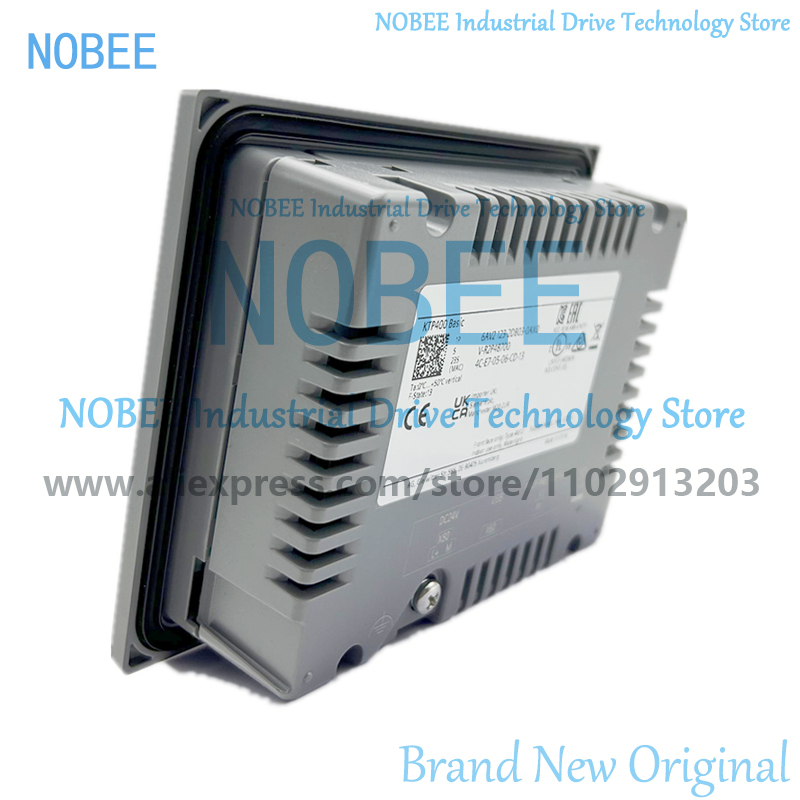

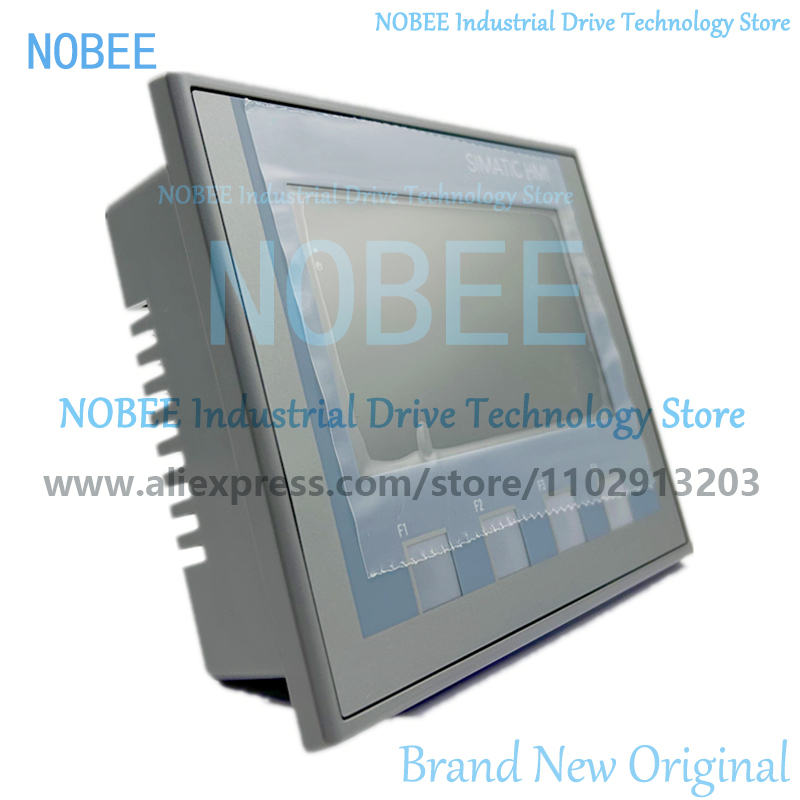

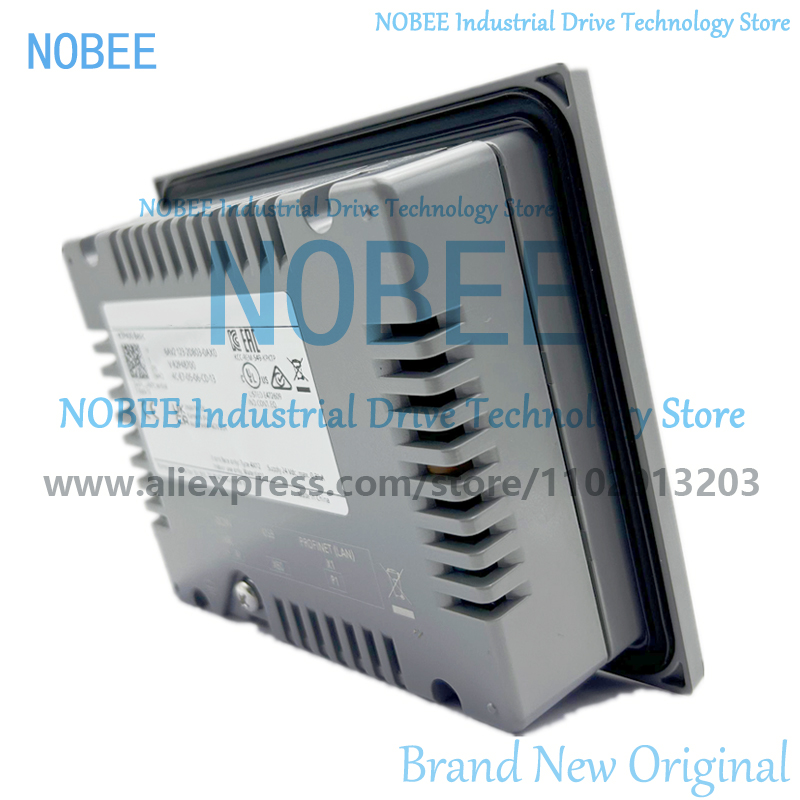

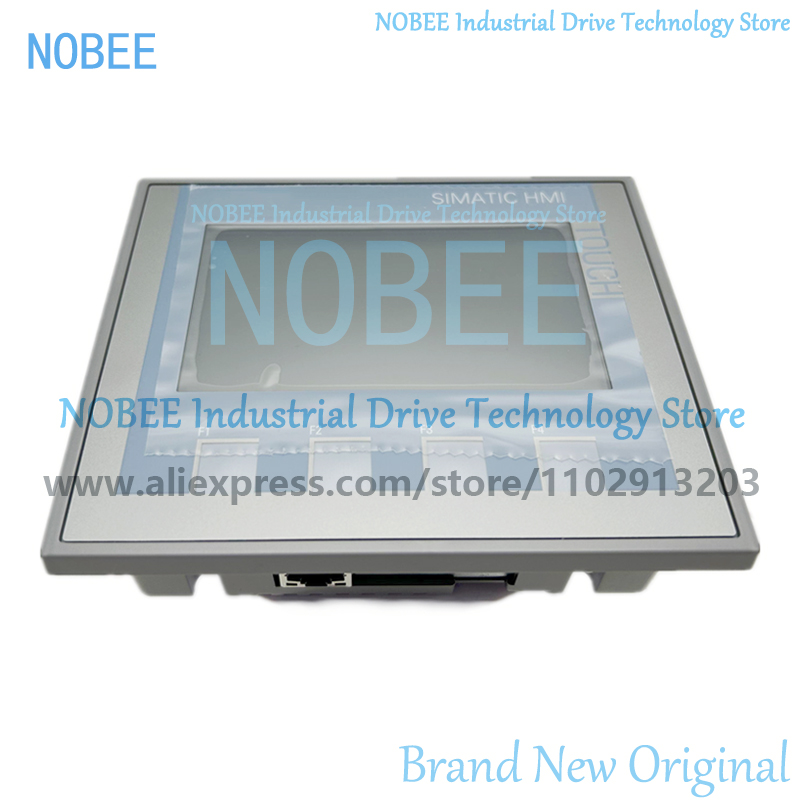

SIMATIC HMI KTP400ベーシック

複雑さが限定された HMI タスクに適したパネル。カラーディスプレイと 4 つのファンクションキーを備えた 4 インチワイドスクリーンタッチスクリーン。

KTP400 Basic は PROFINET ネットワークに適しています。特に SIMATIC S7-1200 コントローラと組み合わせて使用​​する場合、機械の狭いスペース条件に適していますが、他のコントローラと組み合わせて使用​​することもできます。

技術データ KTP400ベーシック

ハードウェア

表示画面 --- 4.3インチTFT、64K色

解像度 --- 480 x 272 ピクセル

コントロール要素タッチスクリーン/4つのファンクションキー

ユーザーメモリ --- 10MB

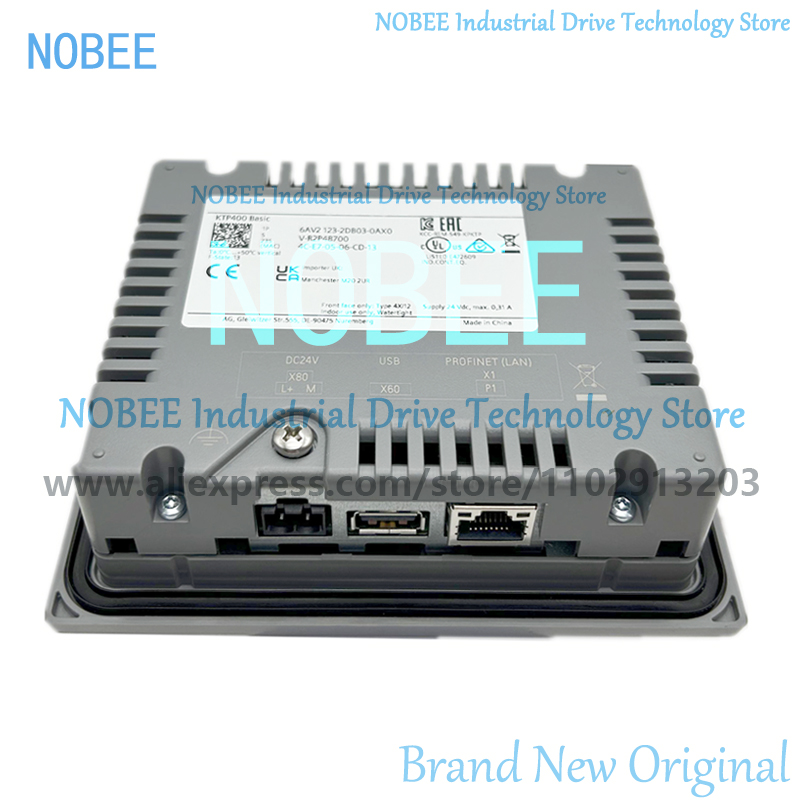

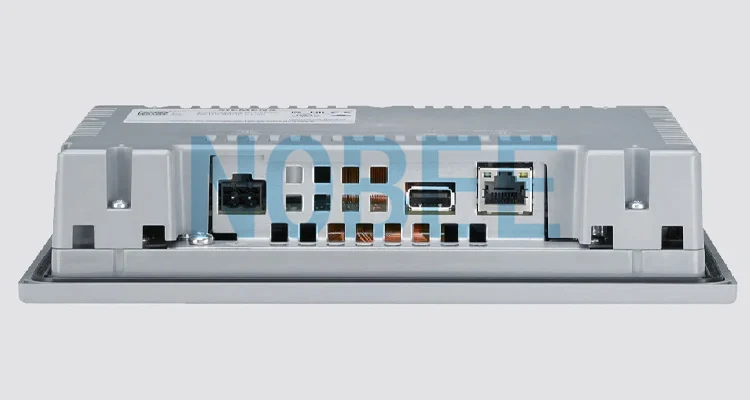

インターフェイス ----- 1 RJ 45 イーサネット インターフェイス (PROFINET をサポート)/1 USB ホスト

保護レベル --- IP 65、NEMA 4x (フロントパネル、取り付けられている場合)/IP 20 - リアパネル

取付開口部 --- 123×99mm(幅×高さ)

フロントパネル --- 141 x 116 mm (幅 x 高さ)

装置奥行き43mm

ソフトウェアの機能

設定ソフトウェア WinCC Basic (TIA Portal) V13 以降のモデル

メッセージ --- 1000

メッセージカテゴリ --- 32

処理画面 --- 100

変数 --- 800

ベクトルプロット --- はい

棒グラフ --- はい

曲線プロット --- f (t)

式 --- 50

ファイル --- はい

SIMATIC HMI簡易パネル

操作と監視において最もコスト効率の高いオプションは、第 2 世代の合理化されたパネルです。高度な HMI 基本機能を備えた第 2 世代 SIMATIC HMI スリムパネルは、シンプルな HMI アプリケーションに最適なエントリーレベルのシリーズ製品です。このデバイスシリーズのパネルには 4 つのパネルが装備されています

HMI第2世代流線型パネルの概要

•シンプルな HMI アプリケーションに最適なエントリーレベルの製品

•TIAポータルとの統合

•SIMATIC HMIスマートパネルおよび既存のSIMATIC HMIライトパネル4と互換性があります。

•HMIアプリケーションの範囲内での柔軟な拡張性

•64000色、高解像度、明るさ調整可能、ワイドスクリーン表示画面

• 新しいコントロールとグラフィックス、革新的なユーザー インターフェイス、および使いやすさの向上を採用

・直感的な操作を実現するタッチ/ボタン機能

・インターフェースは複数のPLCの接続をサポートします。

• PROFIBUS または PROFINET タイプ

• USBドライブ経由でアーカイブ

プロセス品質の向上

視覚化により、コンパクトな工場や小規模なアプリケーションを通じてプロセス品質を大幅に向上させることができます。第 2 世代 SIMATIC HMI 簡易パネルは、重要な HMI 基本機能をすべて備えているため、機械工学分野における操作と監視の新たな可能性を切り開き、その価格は特に魅力的です。

当社製品ラインの他のすべてのデバイスと同様、第 2 世代の合理化されたパネルの SIMATIC 品質は検証されており、アラーム記録、レシピ管理、トレンド機能、言語切り替えなど、画面サイズに関係なく多くのソフトウェア機能が標準装備されています。

設定が簡単でスケーラブルなソフトウェア

SIMATIC HMI 第 2 世代の合理化されたパネルは、SIMATIC WinCC (TIA ポータル) のコスト効率の高い基本バージョンを通じて設定でき、優れた使いやすさを提供し、設定プロセス中に卓越したエンジニアリング効率を実現します。ユーザーは、ビジュアルなアプリケーションを短時間で簡単に作成できます。

ソフトウェアのせいで

高解像度のワイドスクリーン表示画面

SIMATIC HMI 第 2 世代の合理化されたパネルは、4 から 4 までの高解像度ワイドスクリーン ディスプレイを提供します。

高解像度と 64000 の色度により、プロセスの視覚化が向上します。表示画面の明るさは 100% に調整できるため、柔軟性が高くなります。

新しい革新的なユーザー インターフェイスは、エクスペリエンスと操作において非常に多様性があります。新しいSIMATIC HMIスリムパネルは、使いやすいタッチスクリーンと、特に便利で自由に設定可能なボタンを備えています。

ユーザビリティの向上

USB インターフェイスにより、キーボード、マウス、またはバーコード スキャナの接続が容易になり、USB ドライブへの簡単なデータ アーカイブがサポートされます。

PROFIBUS または PROFINET インターフェイスのおかげで、SIMATIC HMI 第 2 世代の合理化されたパネルでは、さまざまな PLC との接続が可能になります。基本コントローラ SIMATIC S7-1200 アプリケーションの視覚化は、大きな付加価値を提供します。
