17-in-1 SMD アダプターのサポート SOP8 SOP16 WSON8 TSSOP8 XSON8 DFN8 USON8 WLCSP TDFN8 BGA12 BGA8 BGA24 - DIP8 NOR SPI フラッシュ NAND
価格:
$6.39
/Pc
払い戻し:
シェア:
売れ筋商品
17-in-1 SMD アダプターのサポート SOP8 SOP16 WSON8 TSSOP8 XSON8 DFN8 USON8 WLCSP TDFN8 BGA12 BGA8 BGA24 から DIP8 への変換 NOR SPI フラッシュ NAND

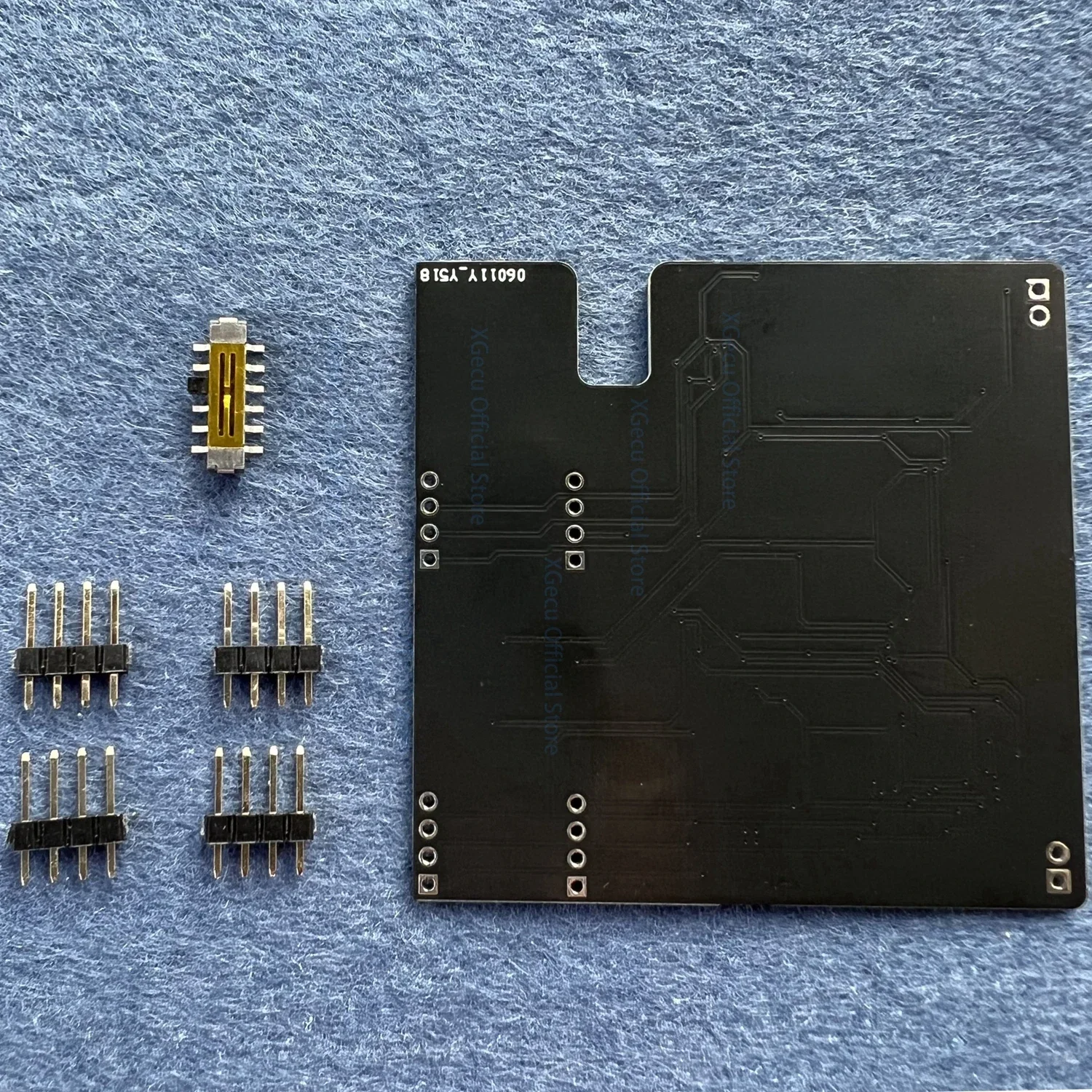

注: コンポーネントははんだ付けされていません。ピンとスイッチを自分ではんだ付けする必要があります。

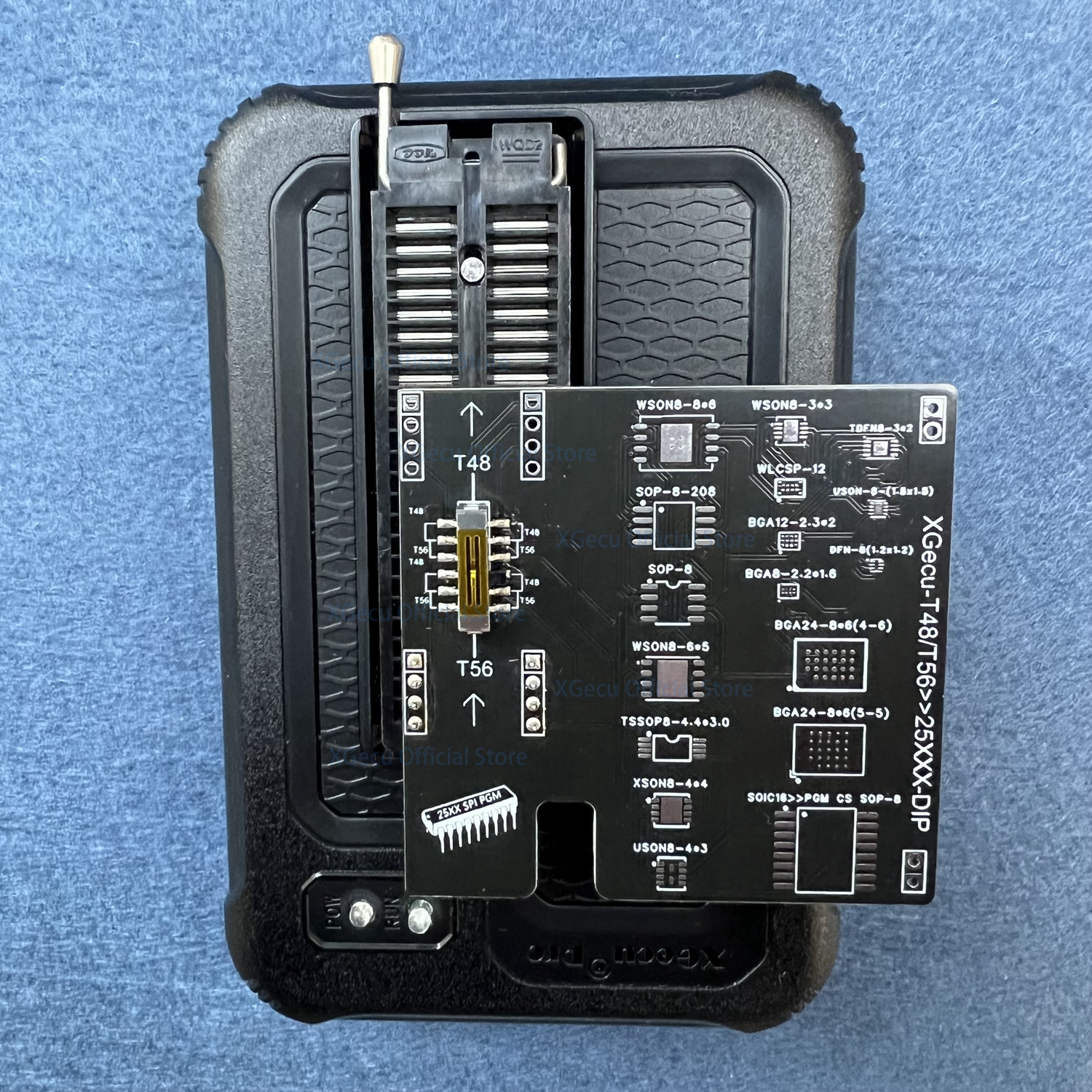

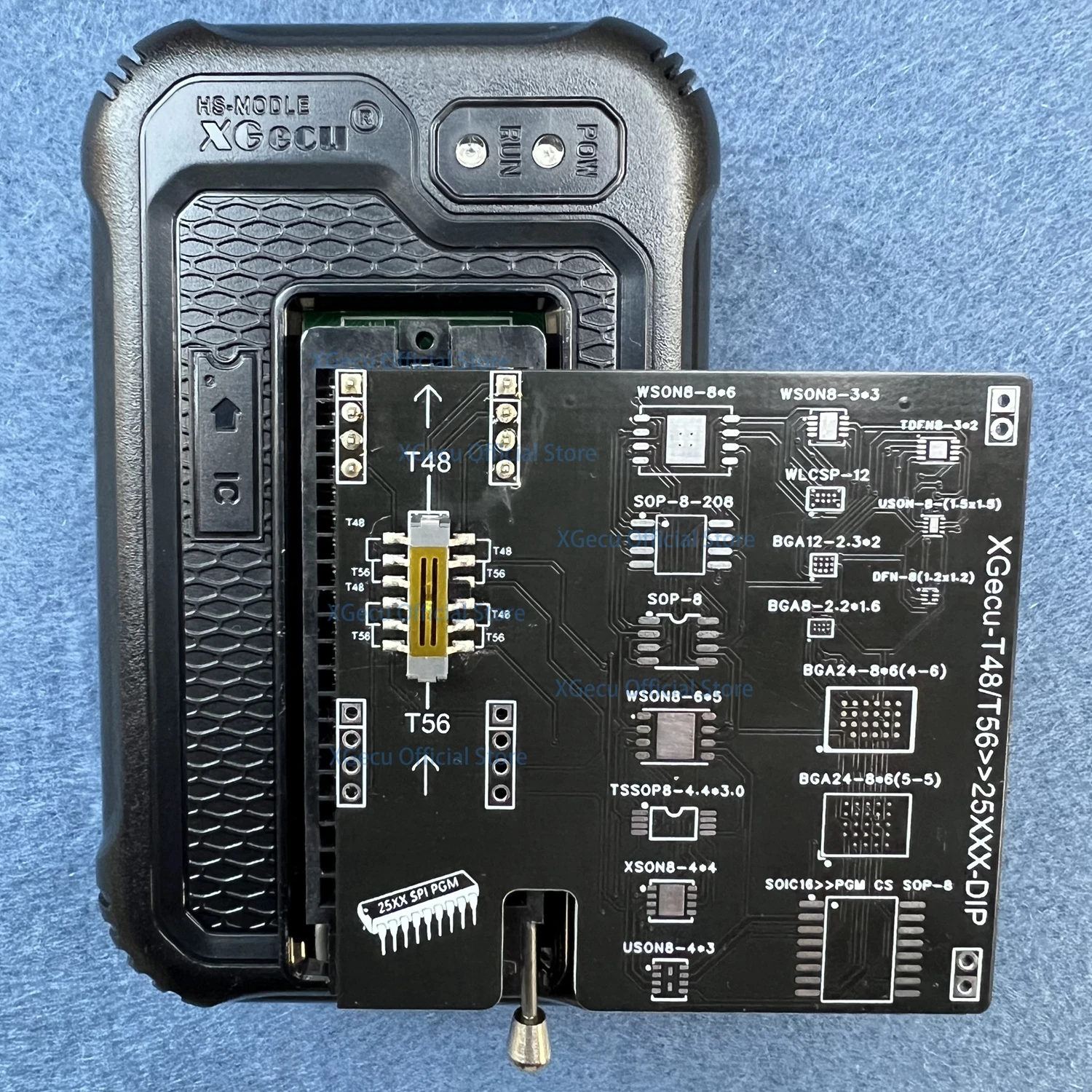

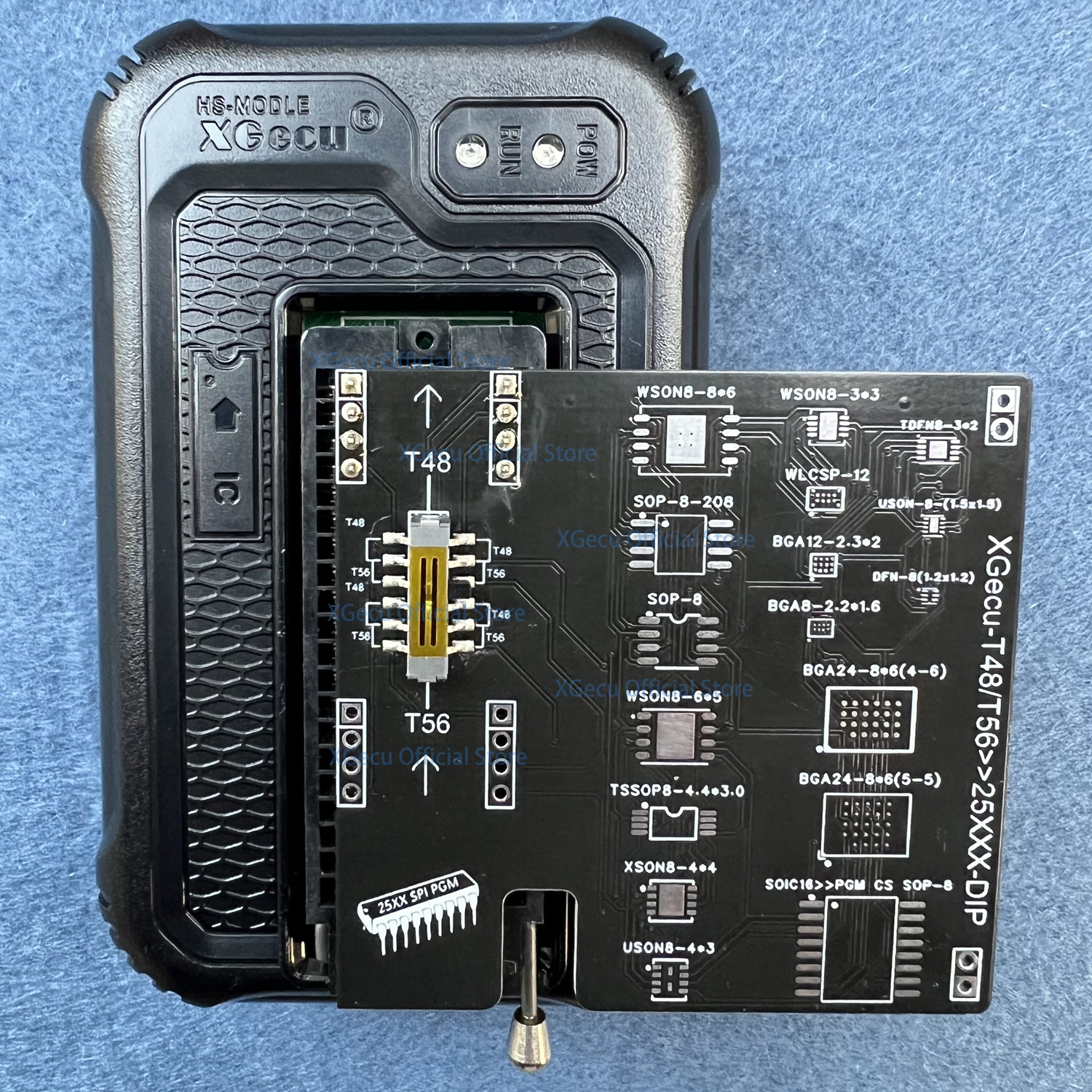

説明: 17 種類の異なるパッケージのメモリチップを DIP8 パッケージに変換できます。小さなスイッチを介して T48 または T56 プログラマを使用できるように変換します。高品質の PCB ボードを使用し、使いやすく、安価で、アマチュアの使用に非常に適しており、多くのお金を節約できます。
サポートされている 17 個の IC パッケージのリスト:
1.SOP8 150ミル
2.SOP8 200ミル
3.SOP16 300ミル
4.WSON8 8*6
5.WSON8 6*5
6.TSSOP8 4.4*3.0
7.XSON8 4*4
8.USON8 4*3
9.WSON8 3*3
10.WLCSP-12
11.BGA12 2.3*2
12.BGA8 2.2*1.6
13.BGA24 8*6(4-6)
14.BGA24 8*6(5-5)
15.TDFN8 3*2
16.USON8 1.5*1.5
17.DFN8 1.2*1.2

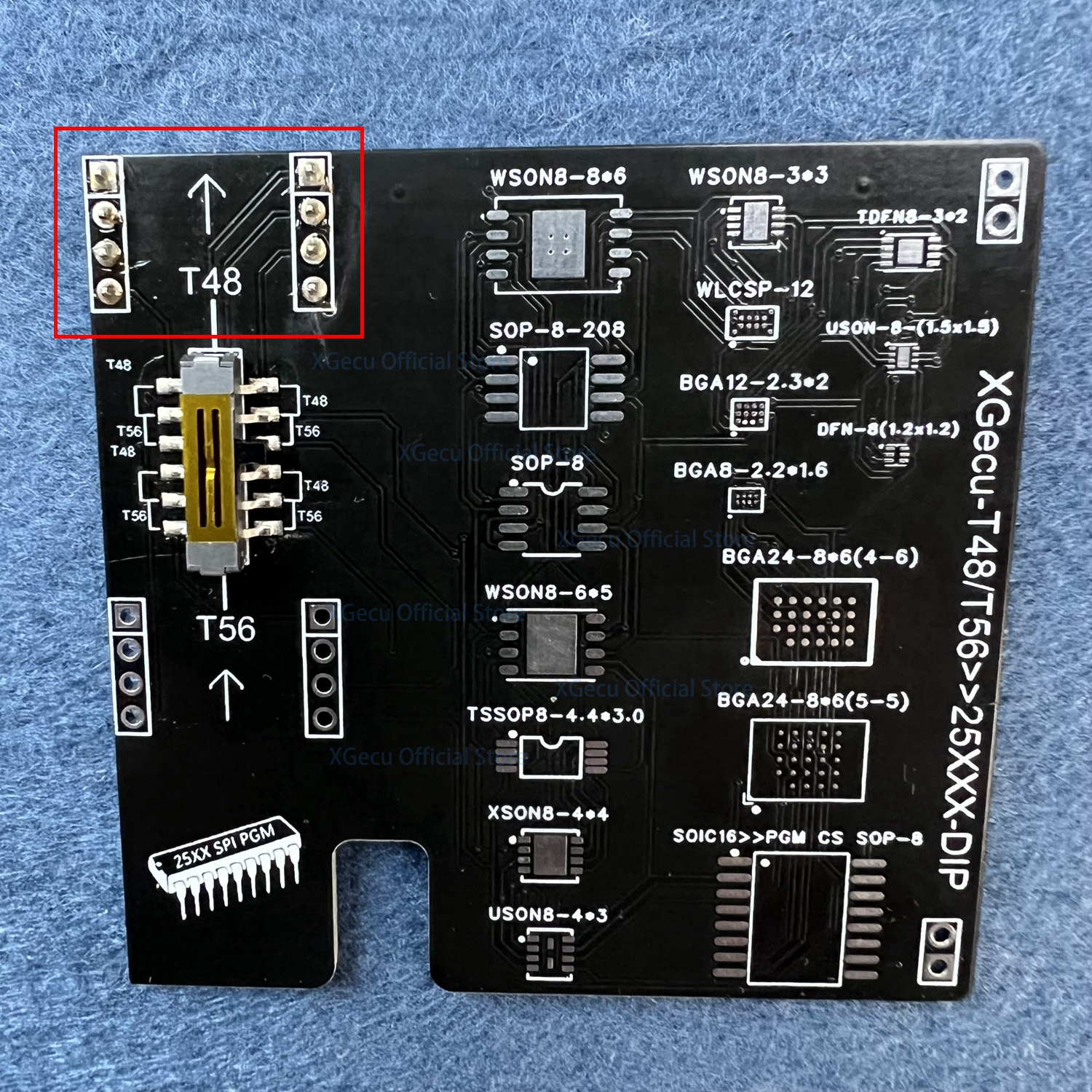

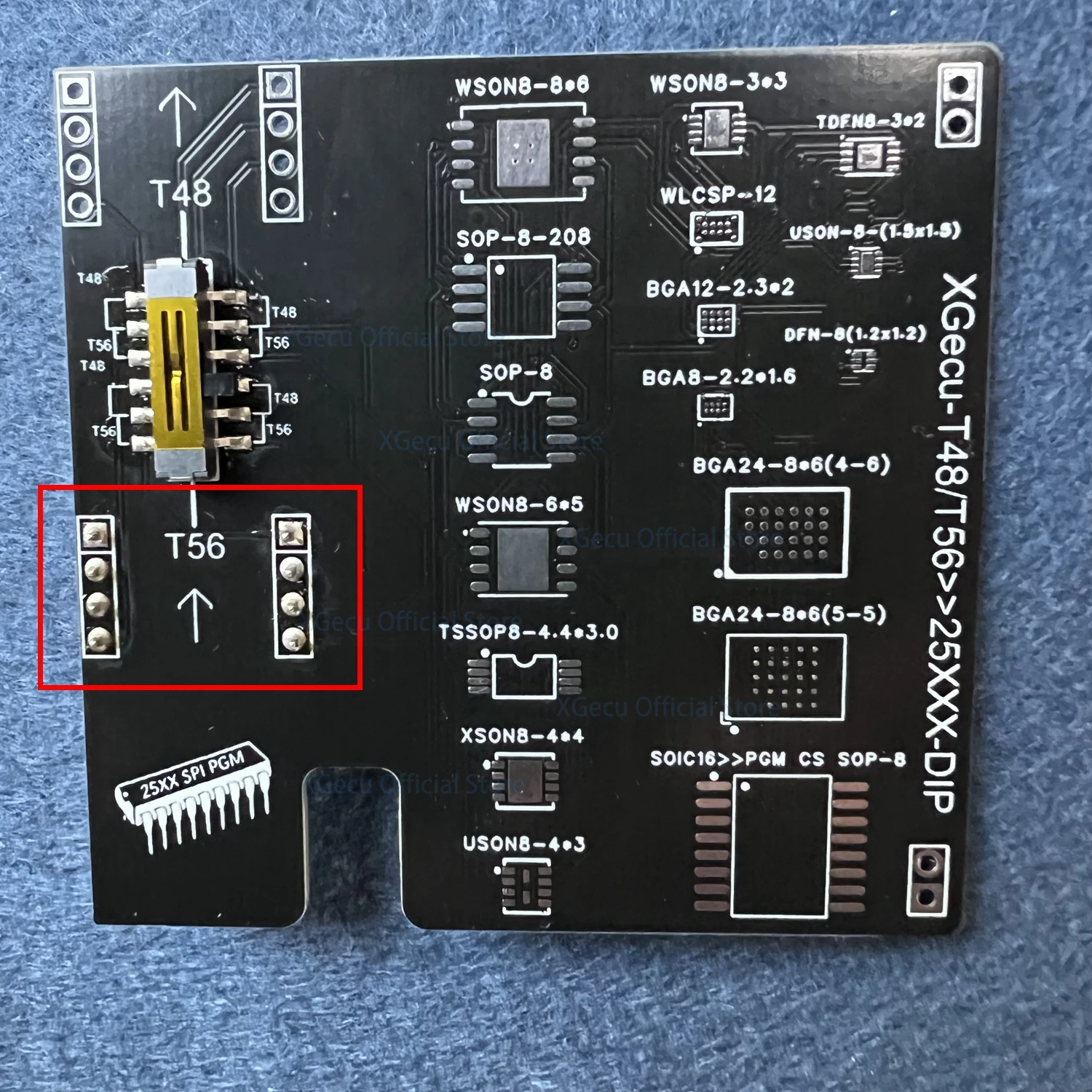

はんだ付け手順: PCB ボードには 4 グループの 4Pin ピンが付属しています。実際には 2 グループの 4Pin のみを使用します。他の 2 グループは予備です。4 グループのピンはんだ付けしないでください。プログラマに従って T48 または T56 を選択し、合計 8Pin の 2 グループをはんだ付けできます。次の物理回路図を参照してください。スイッチが対応する位置にダイヤルされた後にはんだ付けされます。
さらに、このボードは SPI NAND 用ではなく SPI 25 フラッシュ用に設計されているため、干渉により正常に動作しない可能性があります。
注: コンポーネントははんだ付けされていません。ピンとスイッチを自分ではんだ付けする必要があります。
説明: 17 種類の異なるパッケージのメモリチップを DIP8 パッケージに変換できます。小さなスイッチを介して T48 または T56 プログラマを使用できるように変換します。高品質の PCB ボードを使用し、使いやすく、安価で、アマチュアの使用に非常に適しており、多くのお金を節約できます。
サポートされている 17 個の IC パッケージのリスト:
1.SOP8 150ミル
2.SOP8 200ミル
3.SOP16 300ミル
4.WSON8 8*6
5.WSON8 6*5
6.TSSOP8 4.4*3.0
7.XSON8 4*4
8.USON8 4*3
9.WSON8 3*3
10.WLCSP-12
11.BGA12 2.3*2
12.BGA8 2.2*1.6
13.BGA24 8*6(4-6)
14.BGA24 8*6(5-5)
15.TDFN8 3*2
16.USON8 1.5*1.5
17.DFN8 1.2*1.2
はんだ付け手順: PCB ボードには 4 グループの 4Pin ピンが付属しています。実際には 2 グループの 4Pin のみを使用します。他の 2 グループは予備です。4 グループのピンはんだ付けしないでください。プログラマに従って T48 または T56 を選択し、合計 8Pin の 2 グループをはんだ付けできます。次の物理回路図を参照してください。スイッチが対応する位置にダイヤルされた後にはんだ付けされます。
さらに、このボードは SPI NAND 用ではなく SPI 25 フラッシュ用に設計されているため、干渉により正常に動作しない可能性があります。
