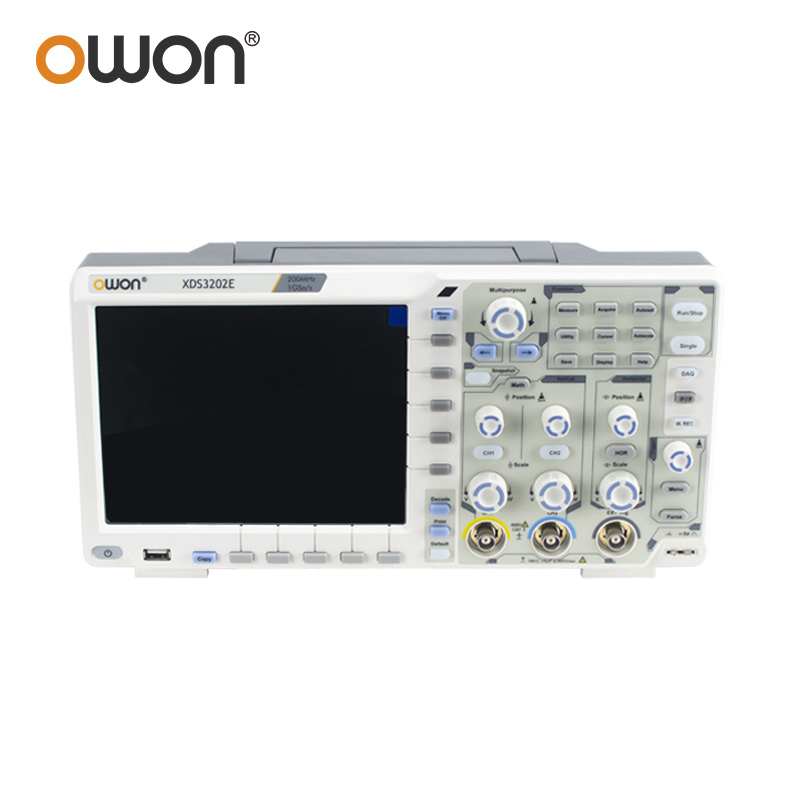

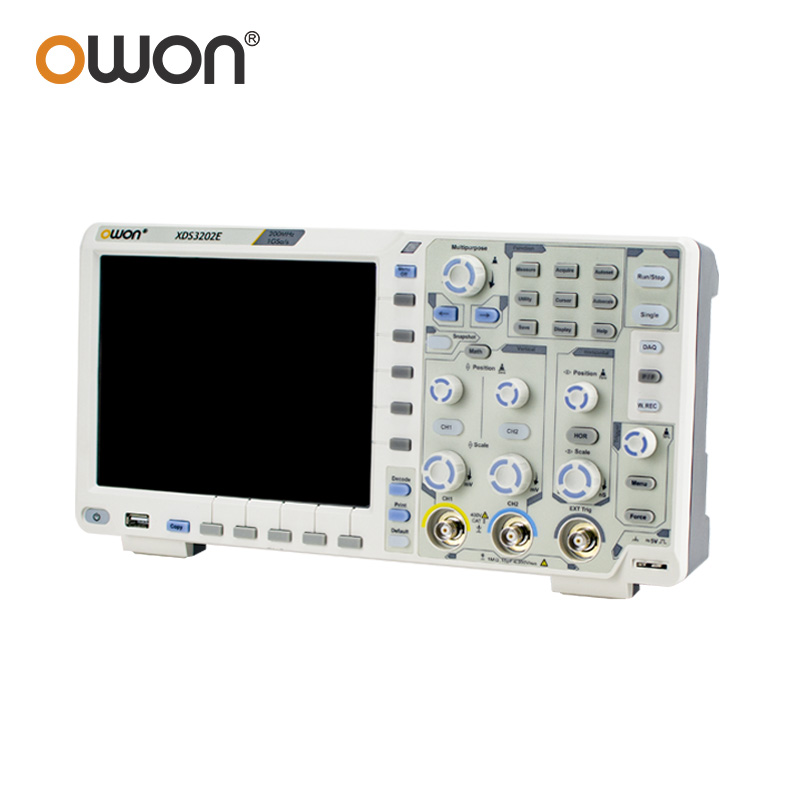

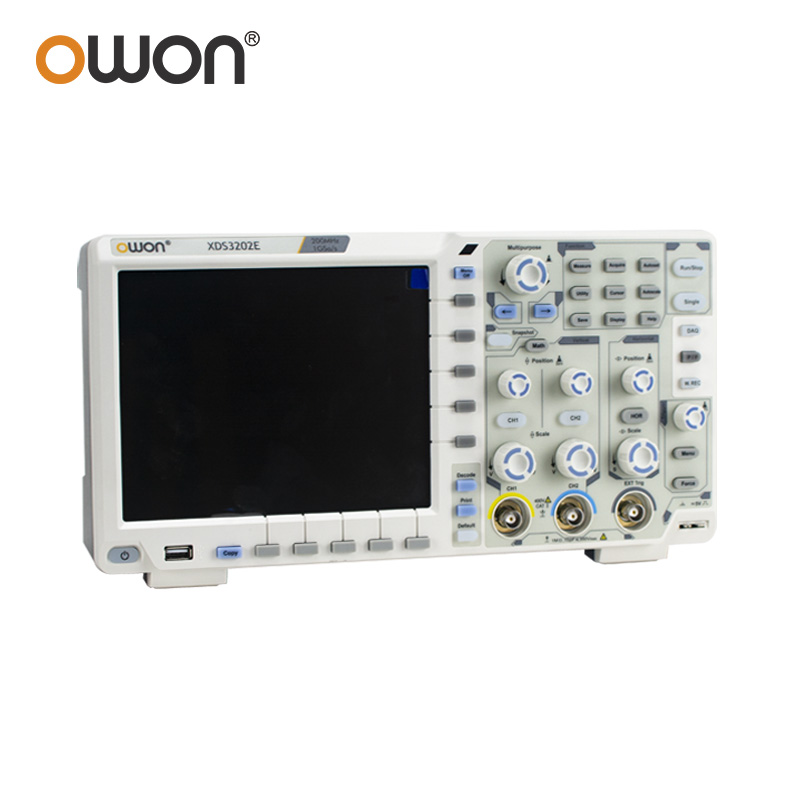

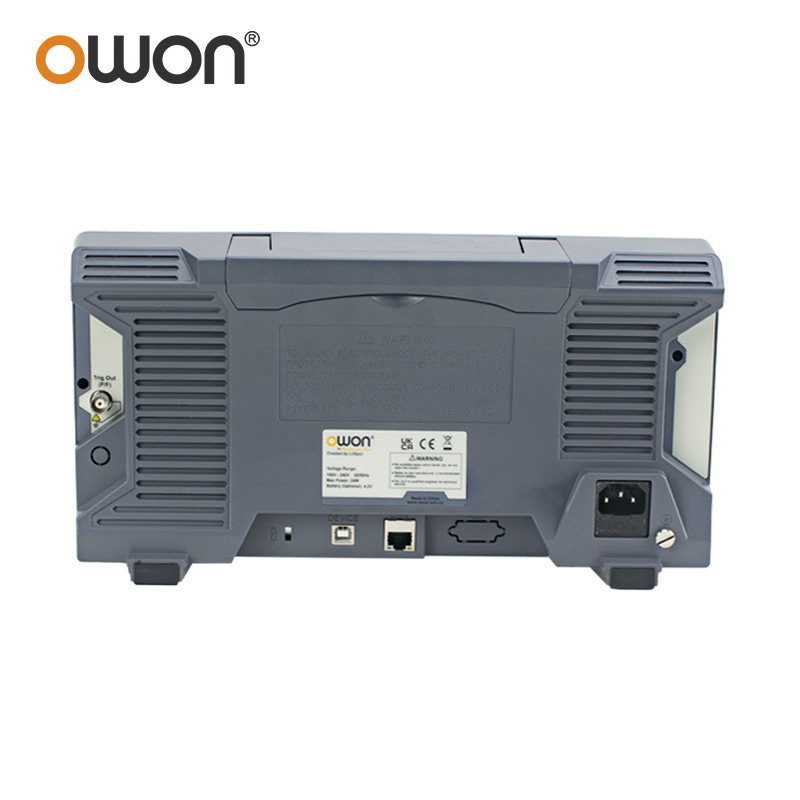

OWON XDS3202E 8 ビットデュアルチャネルデジタルオシロスコープ 200MHz 1GS/s 40M レコード長 56,000 wfms/s 8 インチ 2 1 外部オプション

モデル

XDS3202E

帯域幅

200MHz

サンプルレート

1GS/秒

垂直解像度 (A/D)

8ビット

レコード長

40M

波形リフレッシュレート

56,000wfms/秒

水平スケール (s/div)

1ns/div - 1000

1 - 2 - 5 ごとに

立ち上がり時間 (入力時、代表値)

≤1.7ns

チャネル

2 1 (外部)

画面

8

入力インピーダンス

1MΩ ± 2%、15pF ± 5pF と並列 (*、**50Ω ± 2%)

チャンネルアイソレーション

50Hz：100：1、10MHz：40：1

最大入力電圧

1MΩ ≤ 300Vrms; 50Ω≦5Vrms

DCゲイン精度

±3%

DC精度

平均≧16：△Vの場合±(3%読み値0.05div)

プローブ減衰率

0.001X ～ 1000X、1 ～ 2 ～ 5 ステップ

LF応答(AC、-3dB)

≥10Hz (入力時、ACカップリング、-3dB)

サンプルレート/中継時間精度

±1ppm

補間

sin(x) / x

間隔（△T）精度

(全帯域幅)

シングル: ±(1 インターバル時間 1ppm x 読み取り値 0.6ns);
平均

入力カップリング

DC、AC、GND

垂直方向の感度

1mV/div ～ 10V/div (入力時)

トリガータイプ

エッジ、ビデオ、パルス、スロープ、ラント、Windows、タイムアウト、Nth エッジ、ロジック、I2C、SPI、RS232、

およびCAN (オプション)

バスデコーディング

I2C、SPI、RS232、CAN (オプション)

トリガーモード

オート、ノーマル、シングル

垂直範囲

±2V（1mv/div～50mv/div）、±20V（100mv/div～1V/div）、±200V（2V/div～10V/div）

ライン/フィールド周波数 (ビデオ)

NTSC、PAL、SECAM規格

カーソル測定

カーソル間△V、△T、カーソル間△V、△T、オートカーソル

自動測定

Vpp、Vavg、Vrms、周波数、周期、週間RMS、カーソルRMS、Vmax、Vmin、Vtop、Vbase、Vamp、オーバーシュート、位相、プリシュート、立ち上がり時間、立ち下がり時間、幅、-幅、デューティ、-デューティ、デューティサイクル、ディレイA→B↑、ディレイA→B↓、パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数

波形演算

＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義関数、デジタルフィルター

(ローパス、ハイパス、バンドパス、バンドリジェクト)

波形の保存

100波形

リサジュー
形

帯域幅

全帯域幅

位相差

±3度

通信インターフェース

USB ホスト、USB デバイス、PictBridge 用 USB ポート、Trig Out (P/F)、LAN、および VGA (オプション)

周波数カウンター

利用可能

電源

AC100V～240V、50/60Hz、CAT II

消費電力

＜24W

ヒューズ

2A、Tクラス、250V

バッテリー（オプション）

3.7V、13200mAh

寸法 (幅×高さ×奥行き)

340×177×90mm

重さ

2.60kg±200g

フルスケールの読み取り

3¾桁（最大4000カウント）

ダイオード

0V～1V

入力インピーダンス

10MΩ

導通テスト

<50 (±30) beeping

キャパシタンス

51.2nF～100uF：±(3%±3桁)

電圧

VDC: 400mV、4V、400V: ±(1 ± 1 デジット);最大入力: DC 1000V
VAC: 4V、40V、400V: ±(1 ± 3 桁);周波数: 40Hz - 400Hz;最大入力：AC 400V（仮想値）

現在

DC:40mA、400mA:±(1.5%±1デジット); 10A：±(3%±3桁)
AC：40mA：±（1.5％±3デジット）、400mA：±（2％±1デジット）、10A：±（3％±3デジット）

インピーダンス

400Ω：±(1%±3桁)、4KΩ～40MΩ：±(1%±1桁)

バッテリー

WIF

Wi-Fi

DMM

デジタルマルチメータ

あまりにも

タッチパネル(コンデンサー式)

RS232

RS232

SPI

SPI

I2C

I2C

できる

CANトリガー/デコード

モデル

XDS3204E

帯域幅

200MHz

サンプルレート

1GS/秒

垂直解像度 (A/D)

8ビット

レコード長

40M

波形リフレッシュレート

70,000wfms/秒

水平スケール (s/div)

1ns/div ～ 1000s/div、1 ～ 2 ～ 5 ずつステップ

立ち上がり時間 (入力時、代表値)

≤1.7ns

チャネル

2 1 (外部)

画面

8

入力インピーダンス

1MΩ ± 2%、15pF ± 5pFと並列

チャンネルアイソレーション

50Hz：100：1、10MHz：40：1

最大入力電圧

1MΩ ≤ 300Vrms; 50Ω≦5Vrms

DCゲイン精度

±3%

DC精度

平均≧16：△Vの場合±(3%読み値0.05div)

プローブ減衰率

0.001X ～ 1000X、1 ～ 2 ～ 5 ステップ

LF応答(AC、-3dB)

≥10Hz (入力時、ACカップリング、-3dB)

サンプルレート/中継時間精度

±2.5ppm

補間

sin(x) / x

間隔（△T）精度

(全帯域幅)

シングル: ±(1 インターバル時間 1ppm x 読み取り値 0.6ns);
平均

入力カップリング

DC、AC、GND

垂直方向の感度

1mV/div ～ 10V/div (入力時)

トリガータイプ

エッジ、ビデオ、パルス、スロープ、ラント、Windows、タイムアウト、Nth エッジ、ロジック、I2C、SPI、RS232、

およびCAN (オプション)

バスデコーディング

I2C、SPI、RS232、CAN (オプション)

トリガーモード

オート、ノーマル、シングル

垂直範囲

±2V（1mv/div～50mv/div）、±20V（100mv/div～1V/div）、±200V（2V/div～10V/div）

ライン/フィールド周波数 (ビデオ)

NTSC、PAL、SECAM規格

カーソル測定

カーソル間△V、△T、カーソル間△V、△T、オートカーソル

自動測定

Vpp、Vavg、Vrms、周波数、周期、週間RMS、カーソルRMS、Vmax、Vmin、Vtop、Vbase、Vamp、オーバーシュート、位相、プリシュート、立ち上がり時間、立ち下がり時間、幅、-幅、デューティ、-デューティ、デューティサイクル、ディレイA→B↑、ディレイA→B↓、パルス数、-パルス数、立ち上がりエッジ数、立ち下がりエッジ数

波形演算

＋、－、*、/、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義関数、デジタルフィルター

(ローパス、ハイパス、バンドパス、バンドリジェクト)

波形の保存

100波形

リサジュー
形

帯域幅

全帯域幅

Phase Difference

±3度

通信インターフェース

USB ホスト、USB デバイス、トリガー出力 (パス/フェイル)、LAN ポート、VGA ポート (オプション)

周波数カウンター

利用可能

電源

AC100V～240V、50/60Hz、CAT II

消費電力

＜15W

ヒューズ

2A、Tクラス、250V

バッテリー（オプション）

3.7V、13200mAh

寸法 (幅×高さ×奥行き)

340×177×90mm

重さ

2.60kg
