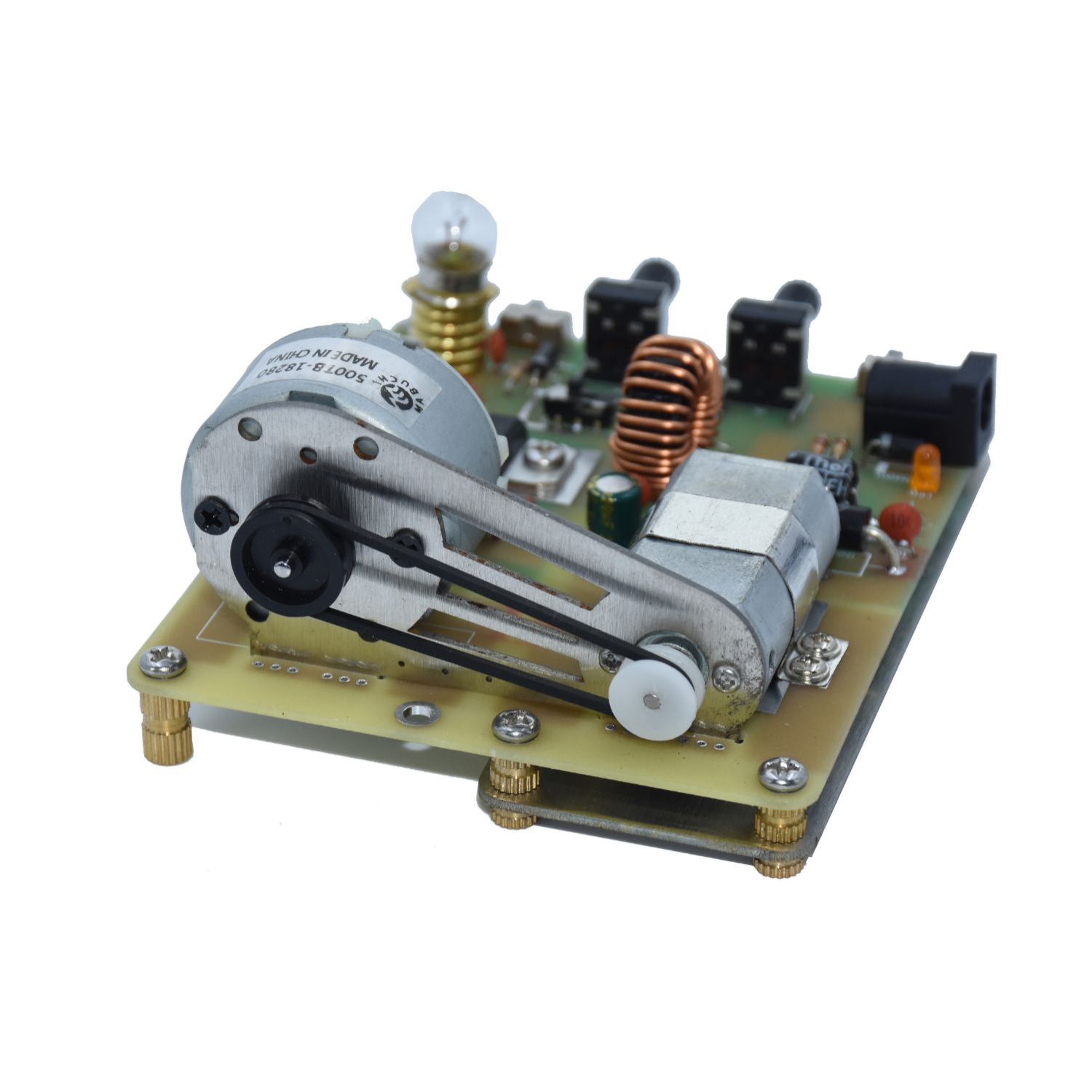

DC/AC 発電機、電気モーター、学生用手発電機モデル、電力実験エネルギー モデル

直流発電機、電動機、学生発電機模型、電力実験模型

ユーザーマニュアル

1、機械の主な技術指標:

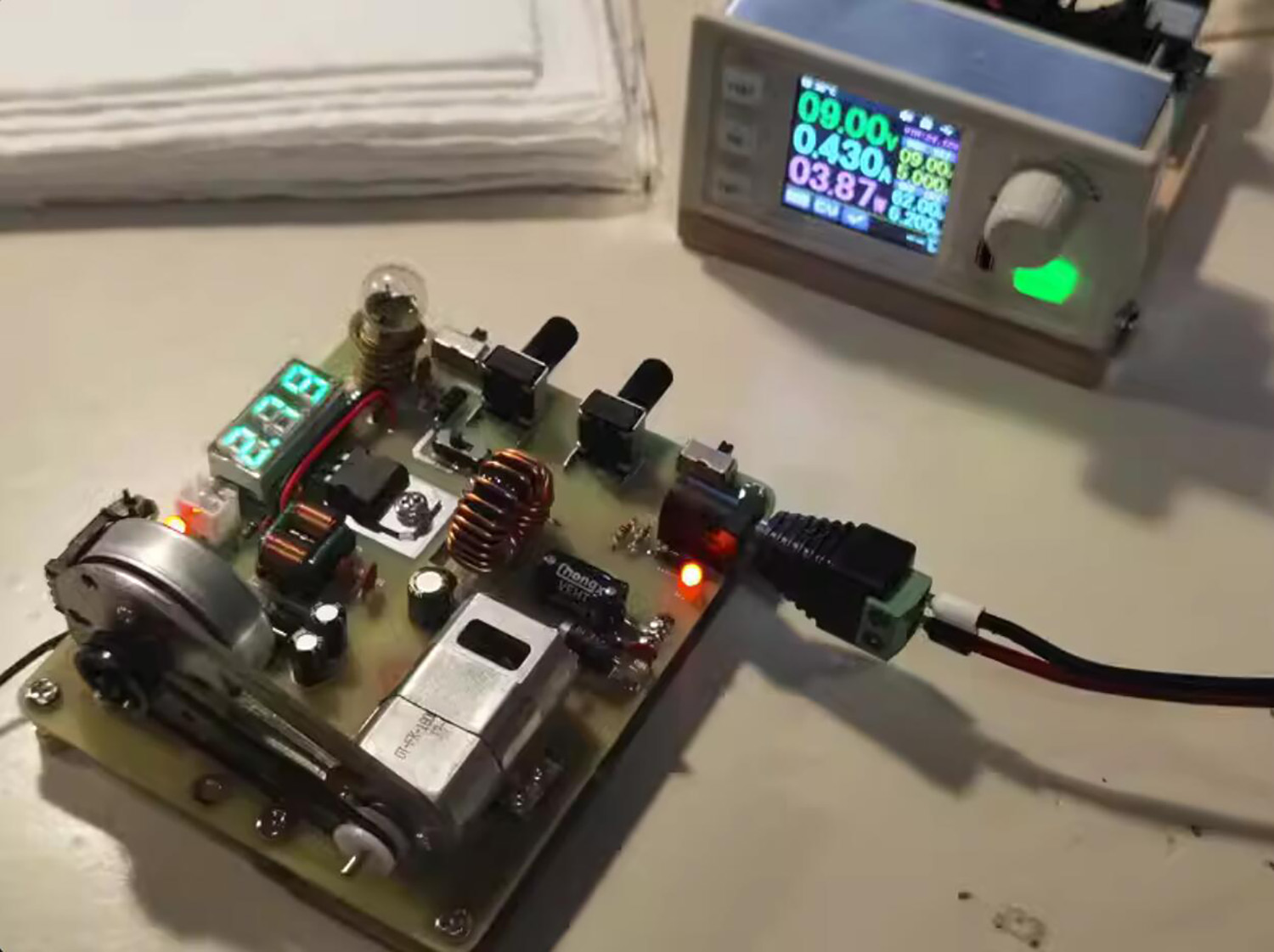

(1) 電源電圧は DC 9V/3A で、内部はプラス、外部はマイナスです。まずはリップルの小さいスイッチング電源を使用するのが良いでしょう。電圧が9Vを超える場合は、高調整モーターが加熱して焼けている可能性があります。

(2) 高速機の電流は 0.5 ～ 2.5A で、発電機の負荷に応じて速度を調整できます。発電機の出力電圧は 2.5 ～ 10V で、最大出力電流は 1A です。

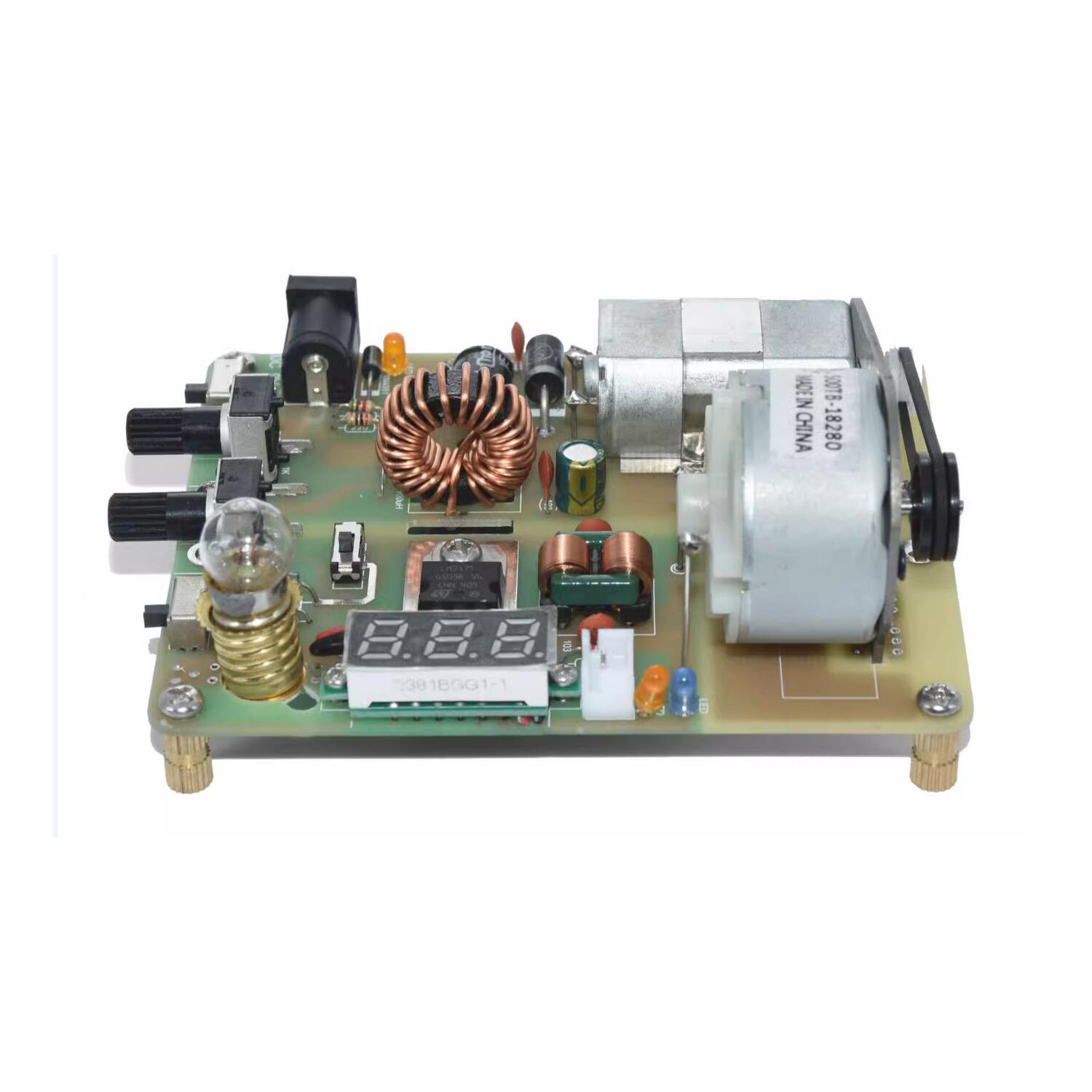

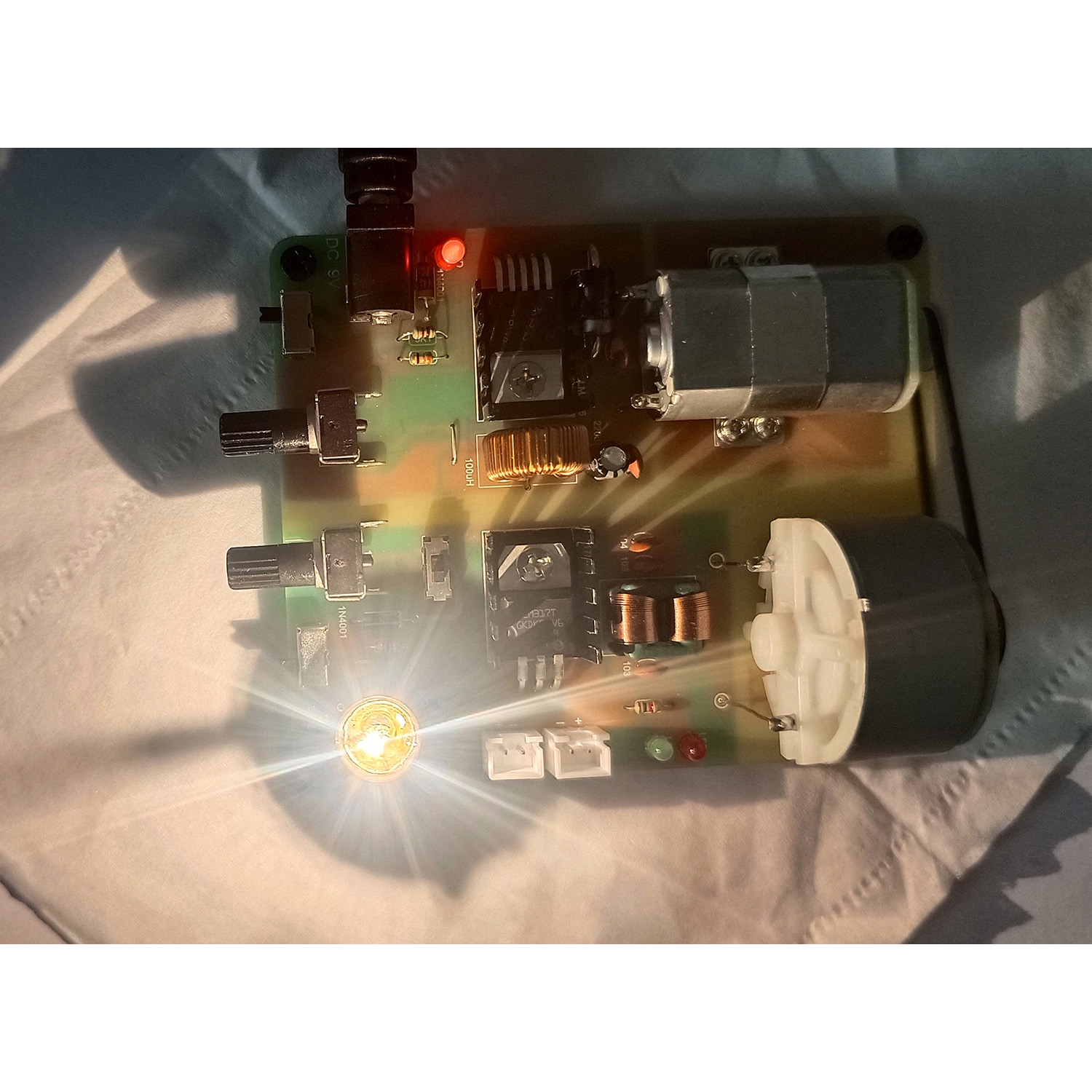

(3) 発電機には3つの出力端子があり、電圧計や負荷として使用できます。搭載されたランプビーズは発電状況を示します。

2、注意事項、非常に重要です!!

(1) 高速モータが高温になった場合は停止してください。

(2) モーターが作動しているときは、トルクが大きく、ゴムの伝達を防ぐため、頭、髪、手などをモーターに近づけすぎないでください。

(3) お子様は、電源が供給されているモーターや回転ベルトに触れないようにしてください。

(4) ランプビーズは発電機の負荷に使用できますが、電源と電圧安定化チップの焼損を避けるために、出力端子の正極と負極を短絡しないでください。

回路の紹介:

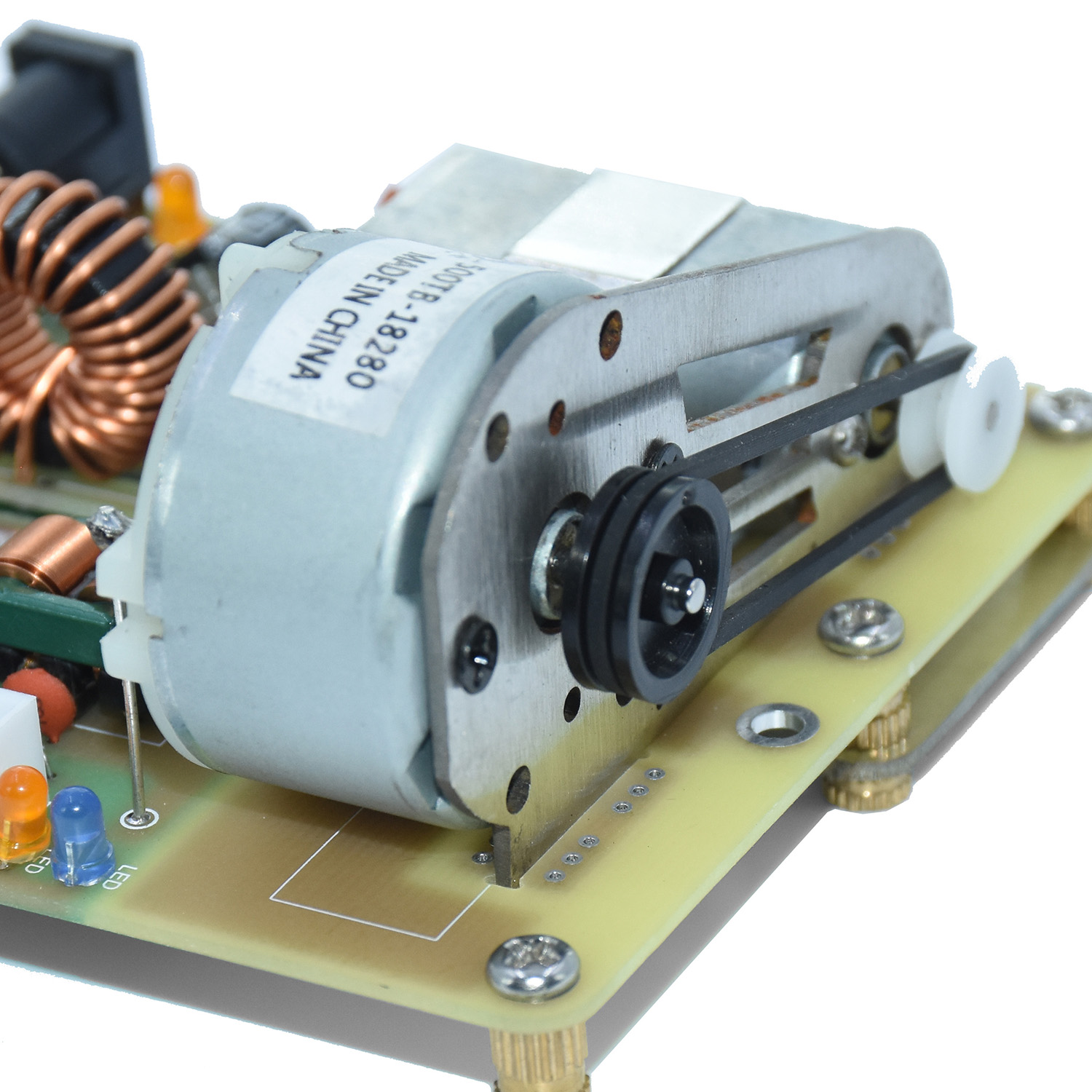

高速モーターM1がM2を回転駆動し、発電コイルが磁力線を遮断し、機械エネルギーを電力に変換します。最大電圧は約9Vです。 C4〜C6、T1は、発電機によって生成される電力リップルをフィルタリングします。 S2 は正極と負極の切り替えを開始します。上部の正極が下部の負極に切り替わると、電源は IC2 を通じて 2.5 ～ 6V の安定した電圧を生成し、負荷に安定した電圧を提供します。 M1 の速度が増加しても出力電圧は変わりません。緑色のインジケーターライトが点灯し、電圧が安定していることを示します。出力を変更せずに R6 を調整する場合は、M1 モーターの速度を上げる必要があります。アップおよびダウンのタイミングでは、電流は負荷を流れ、D3 を介して電源の負極に戻ります。 D3 は、IC2 電源への逆接続損傷としても機能します。このとき、赤色のライトが点灯し、メーターは電圧が不安定な状態になります。

GS069 チップの紹介:

GS069 電動工具の DC 速度調整回路は、広い電源電圧範囲、低消費電力、強力な抗干渉能力などの特徴を備えた CMOS 特殊集積回路です。外部抵抗ネットワークを通じて、それに接続されている VMOS の出力が変更され、電動工具の速度を制御します。この回路は、広い出力振幅、小さな周波数変化、可変デューティサイクル、大きな出力電流を備えており、さまざまな電動工具スイッチに広く使用されています。 GS069 は SOP8 にパッケージ化されています。

高速モーターの概略図と動作原理
