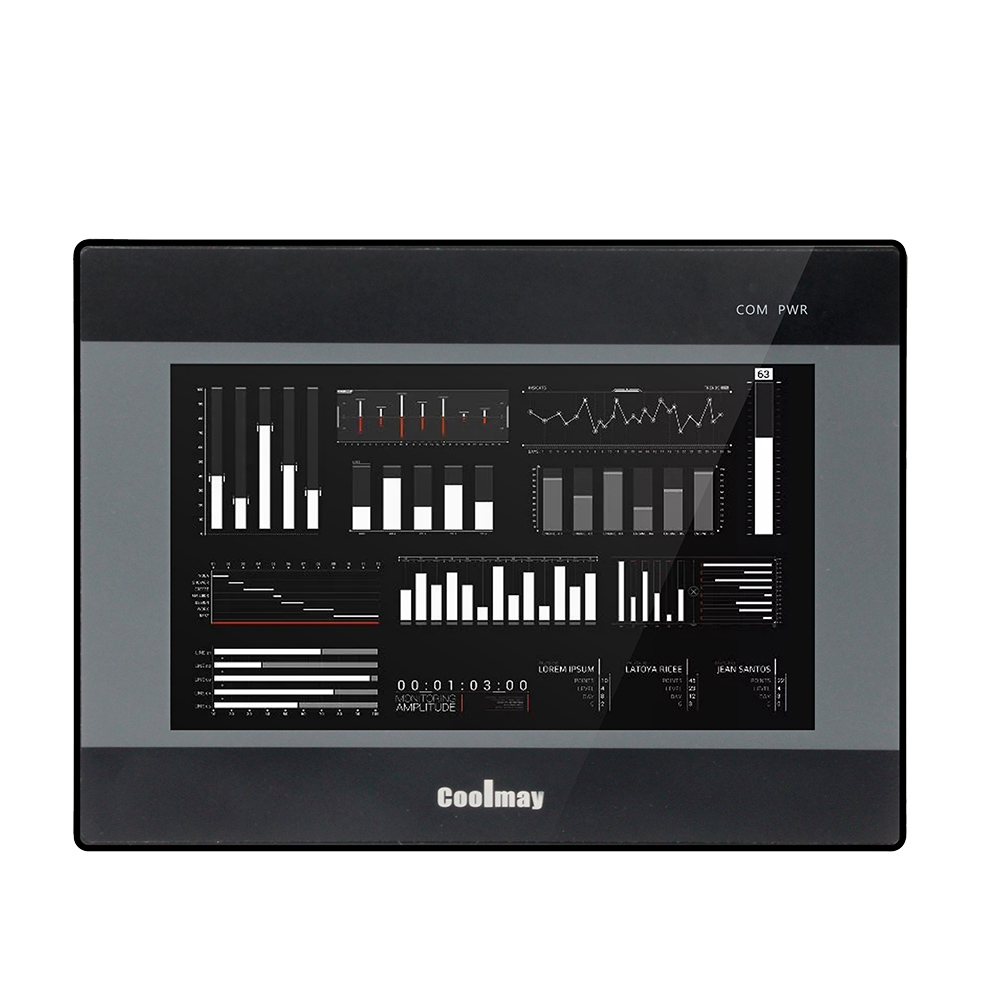

Coolmayhmi タッチスクリーン 7 インチ産業用制御 TK8070H 防水 IP65 サポート Modbus RTU 産業用 CNC 制御

モデル

TK8037H

TK8043H

TK8050H

TK8070H/HD

TK8100H

TK8150H

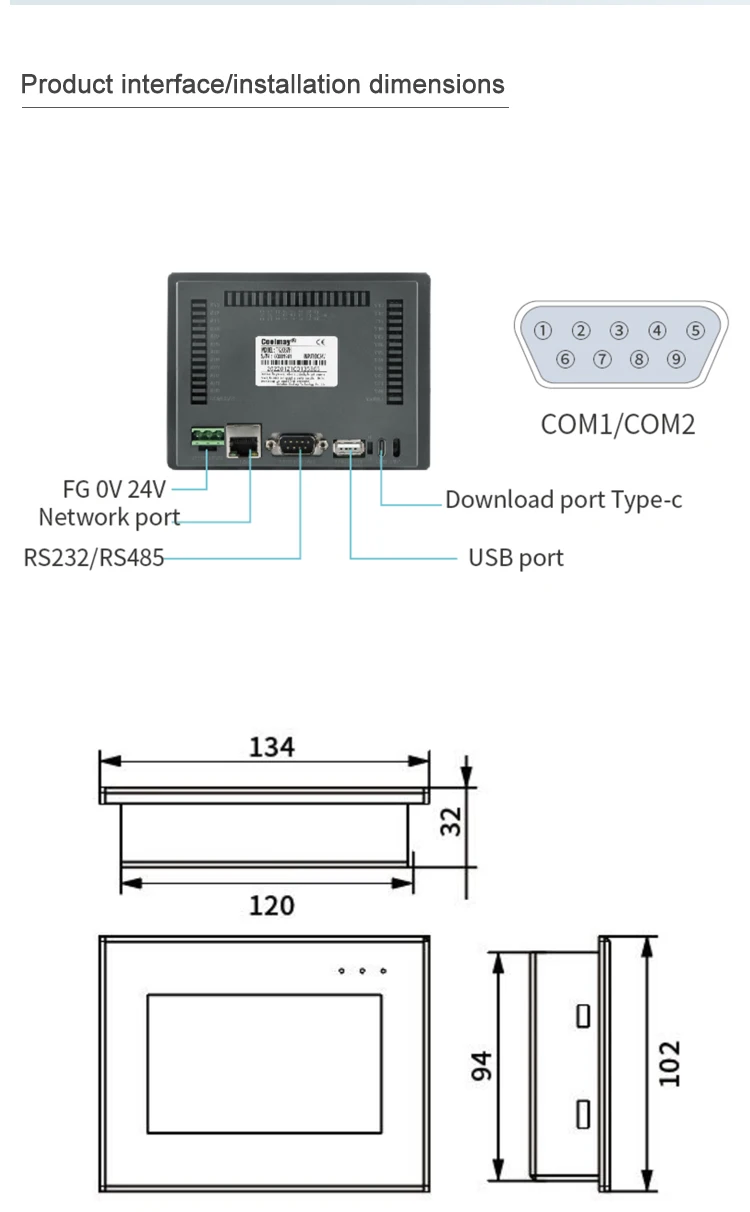

寸法

88*88*25mm

134*102*34mm

151×96×36mm

200*146*36mm

275*194*36mm

386*300*40mm

カットアウトサイズ

72×72mm

120*94mm

143×86mm

192×138mm

262*180mm

366*280mm

表示サイズ

73×56mm

97×56mm

108×65mm

154×87mm

222*125mm

305*229mm

重量(kg)

約0.3kg

約0.33kg

約0.33kg

約0.54kg

約0.7kg

約3.3kg

画面

3.5

4.3

5

7.0

10.1

15

解決

320*240

480*272

800*480

800*480/1024*600

1024*600

1024*768

(ピクセル)

輝度

300cd/平方メートル

400cd/平方メートル

300cd/平方メートル

300cd/平方メートル

300cd/平方メートル

450cd/平方メートル

コントラスト比

400:01:00

バックライト

LED（明るさ0～100調整可能）

バックライト時間

60,000時間

表示色

1677W トゥルーカラー

タッチ式

4線式抵抗スクリーン

メモリ

ロム

NANDフラッシュ 128MB

NANDフラッシュ 128MB/256MB

NANDフラッシュ 256MB

NANDフラッシュ 128MB

ラム

128MB

128MB/256MB

256MB

128MB

CPU

デュアルコア1GHZ

オペレーティング·システム

Linuxシステムに基づいています

USBホスト

USB 2.0×1 (USBインターフェース、外部Uディスクを使用してプログラムの更新や履歴データのアップロードおよびダウンロードが可能)

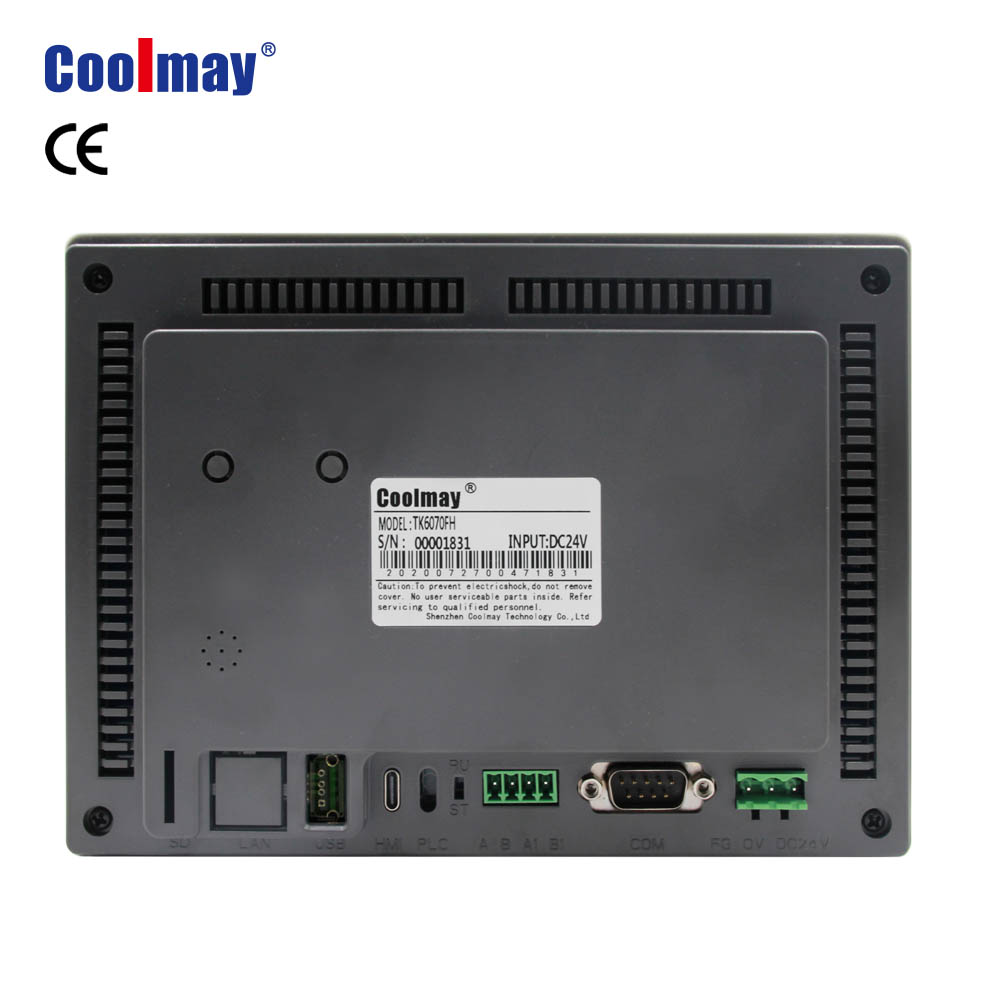

通信インターフェース

ダウンロードポート

Type-C、RS232、RS485、ネットワークポート

タイプB、RS232、RS485、ネットワークポート

Type-C、RS232、RS485*2、ネットワークポート

イーサネット

付属（ネットワークポートでのプログラムのダウンロードをサポート、Modbus TCPプロトコルをサポート）

シリアルポートサポートプロトコル

RS232 1 つと RS485 1 つが付属

(MODBUSプロトコル、フリーポート、従来のPLC通信プロトコルに対応)

WIFI/4Gモジュール

/

オプション (HMI およびそれに接続されている PLC プログラムのリモート更新をサポート)

/

SDカード

TK8037Hを除くSDカードはオプションで装着可能

カレンダー

はい

入力電圧

DC12～24V±10%

DC12～24V±10%

消費

42mA/24V

72mA/24V

85mA/24V

107mA/24V

145mA/24V

400mA/24V

保護クラス

IP65（フロントパネル）

温度

作業環境 -20~60℃;保管環境 -20~70℃

湿度

20%～90%RH

ソフトウェア

Vクール 1.0.8

参照

「CoolMay TK80 シリーズ (Vcool) ユーザー マニュアル」、「CoolMay TK80 シリーズ ユーザー マニュアル」
