LCD ディスプレイバッテリー容量テスター MAh MWh リチウムバッテリーデジタルバッテリー電源検出モジュール 18650 バッテリーテスター Type-C
この製品は、独立した 4 チャンネルの内部抵抗と容量の測定をサポートしています。自動モードで最大 9 回の充電および放電サイクルによる充電をサポートします。 18650 電池ホルダは平頭電池の測定に適したコンパクトな電池ホルダを使用しています。
言語切り替え：
① を長押しします。
② 電源を入れて再起動すると切り替えが完了します。
基本パラメータ:
電源：DC5V（全て内蔵）
使用電池：放電停止電圧2.5～3.5V、充電4.2Vを満たす電池が適しています。
電源インターフェース: デュアル Type-C
システム言語: 中国語、英語
テスト量: 4 方向の充電および放出測定
内部抵抗測定: サポート、DC 2 線法を使用して内部抵抗をテストします
充電機能：自動カットオフ充電をサポートしており、リン酸鉄リチウム電池の充電には適していません。
Discharge function: support, stop automatically when condition is reached
自動充電: はい、リチウムフェライトリン酸塩バッテリーは、自動モードの終了時にバッテリーが完全に充電されている場合の充電には適していません。

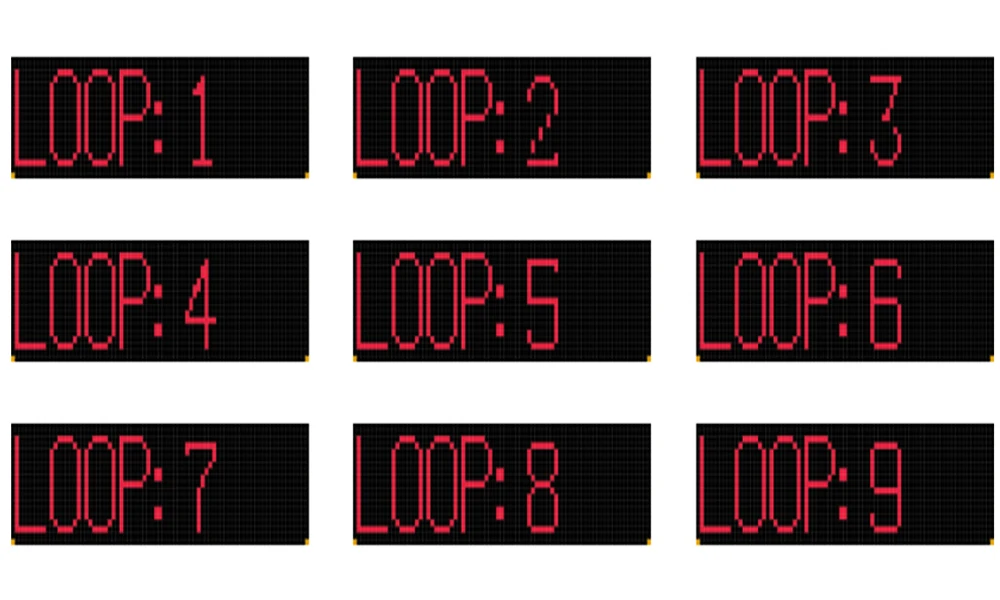

ループ充填: サポート、1 ～ 9 サイクル調整可能
ステータスのヒント: サポート

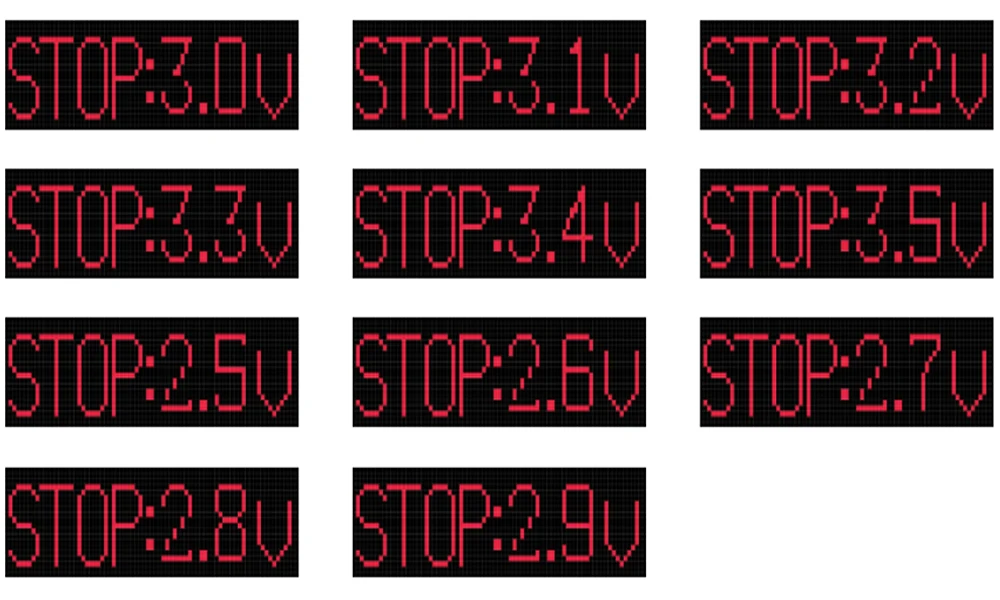

放電停止電圧: 2.5V、2.6V、2.7V、2.8V、2.9V、3.0V、3.1V、3.2V、
11 個の調整可能な 3.3V、3.4V、3.5V
放電電流: 最大。 1Aの電流、調整不可、自己改善をサポートしない
冷却モード: アクティブ冷却
高温保護: サポート
充電電圧: 専用バッテリー充電チップ制御、最大。 1A充電、フル電圧4.2V
電源オフ保存: 設定パラメータのみを保存し、測定データは保存しません。

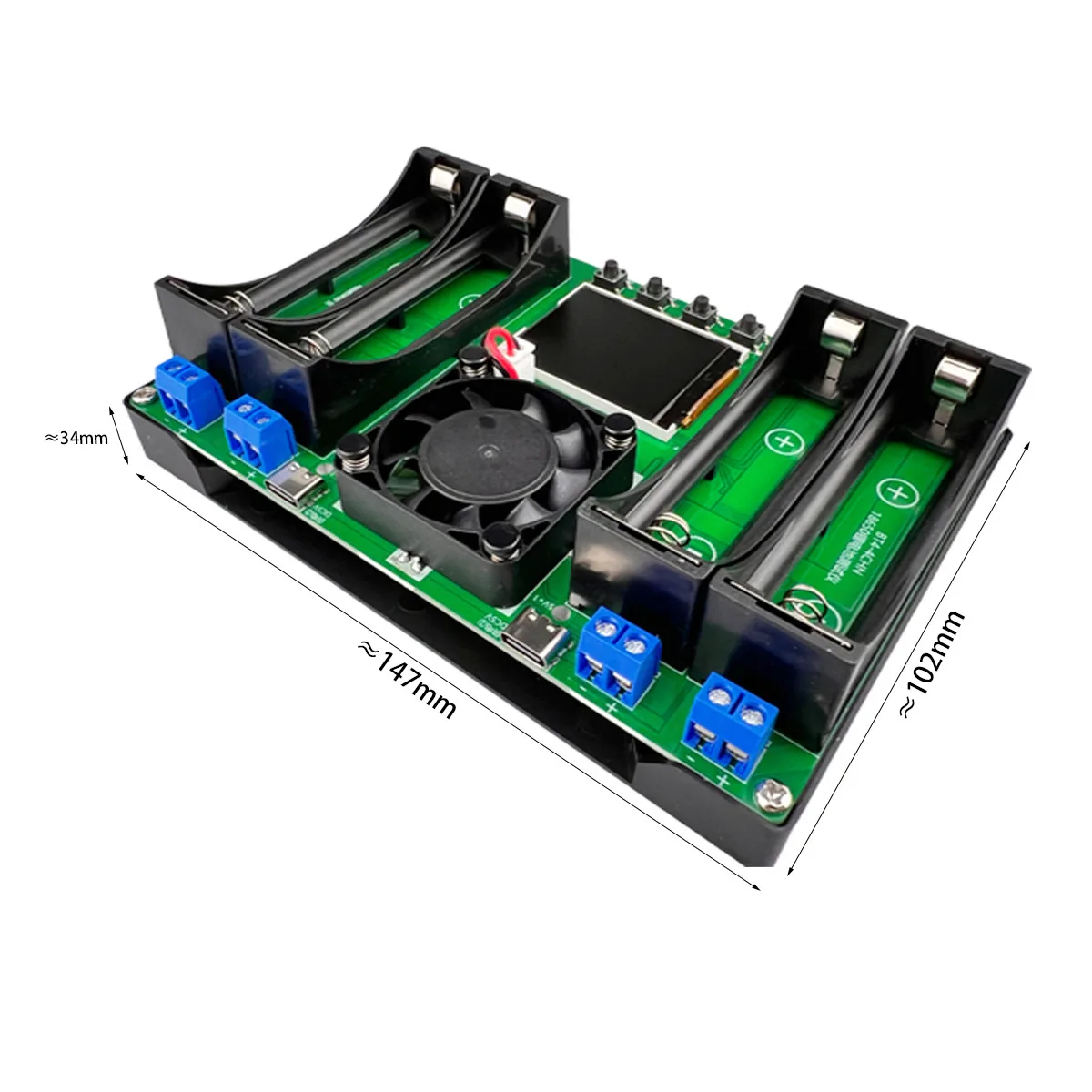

商品サイズ：150×103×36mm
包装サイズ：182×112×50mm

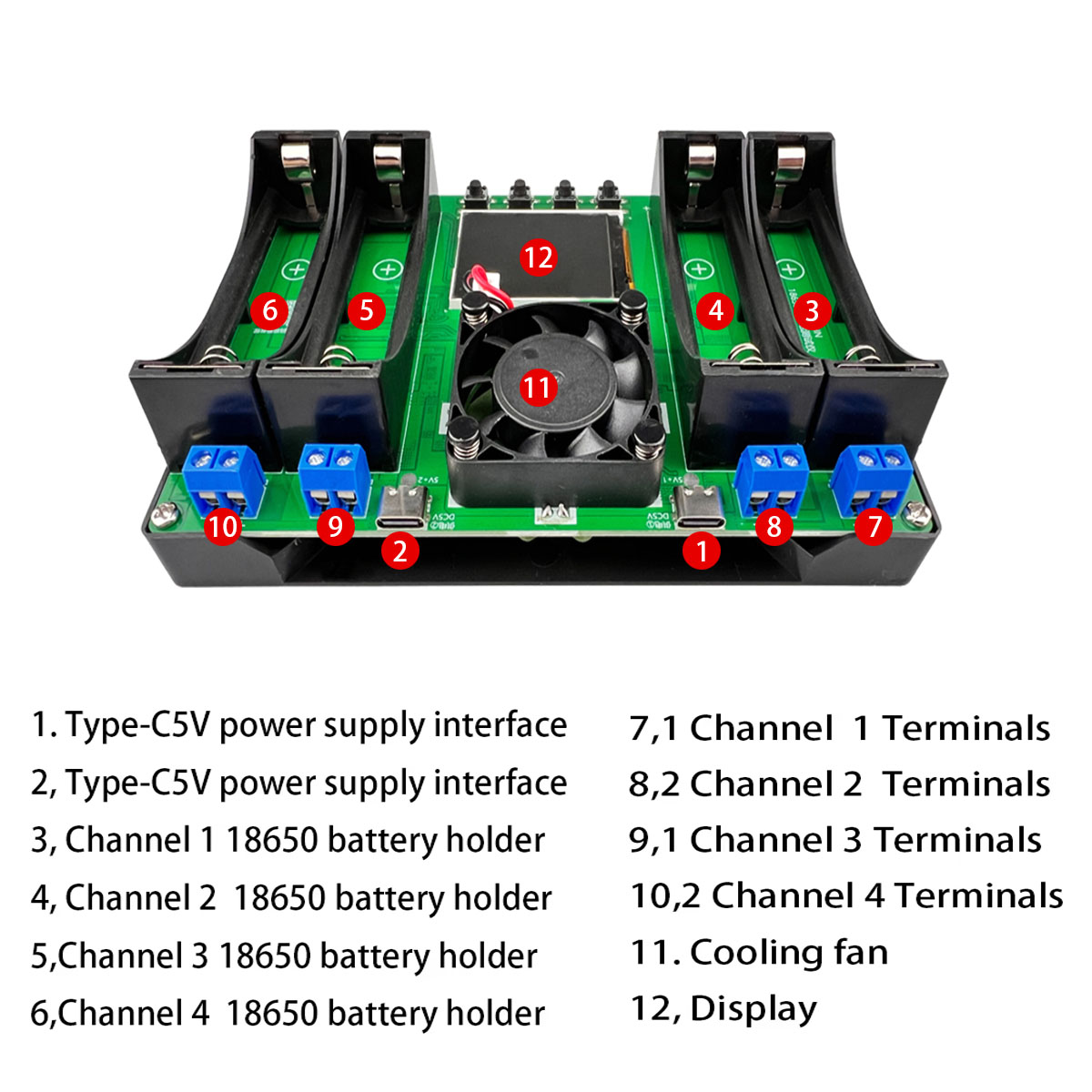

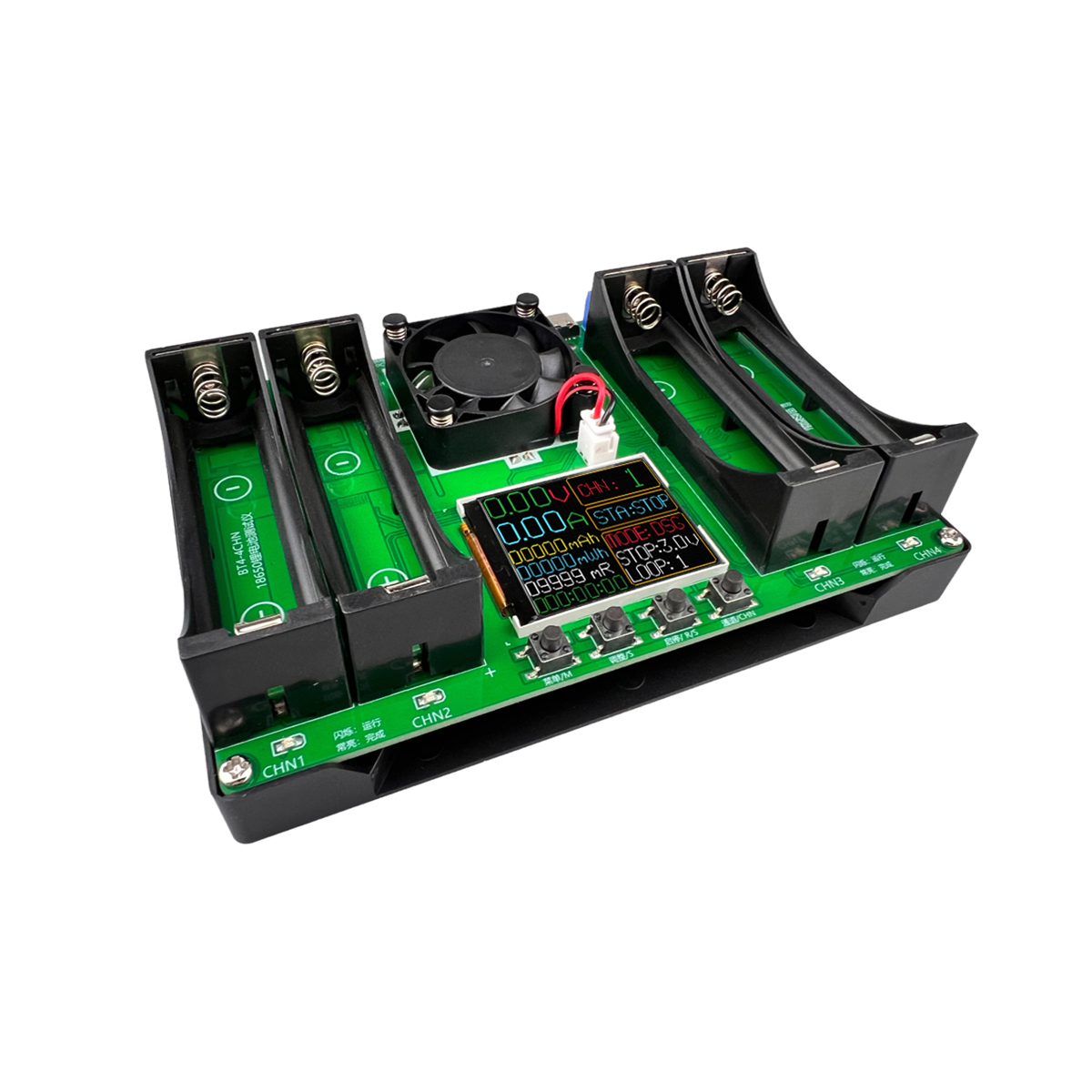

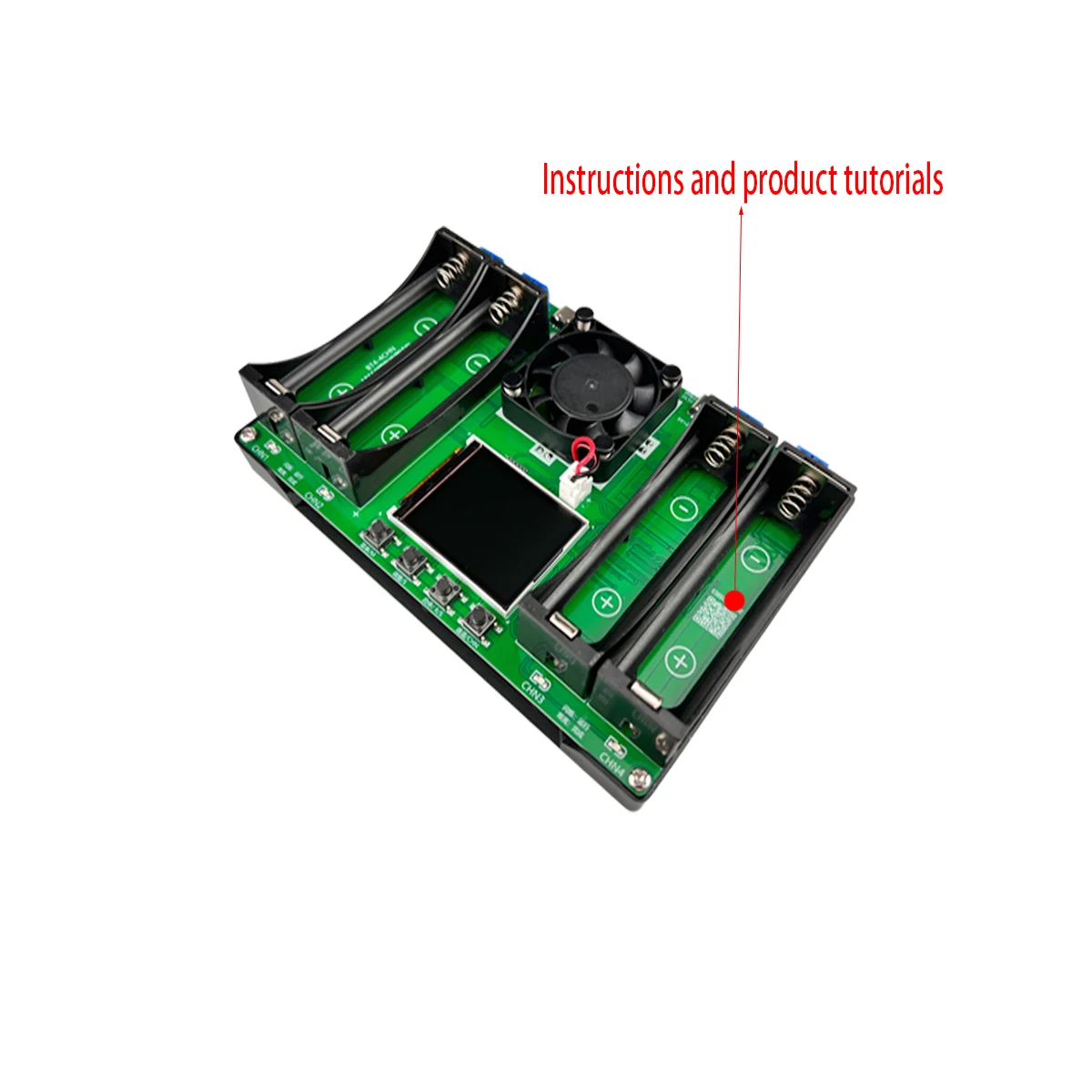

1. Type-C5V電源インターフェース
2、Type-C5V電源インターフェース
3、チャンネル 1 18650 バッテリーホルダー
4、チャンネル 2 18650 バッテリーホルダー
5、チャンネル 3 18650 バッテリーホルダー
6、チャンネル 4 18650 バッテリーホルダー
7,1チャンネル1端子
8,2チャンネル2端子
9,1チャンネル3端子
10,2チャンネル4端子
11. 冷却ファン
12、ディスプレイ
13、メニュー/Mキー 14、調整/Sキー
15、スタートストップ/R/Sキー 16、通路/CHNキー

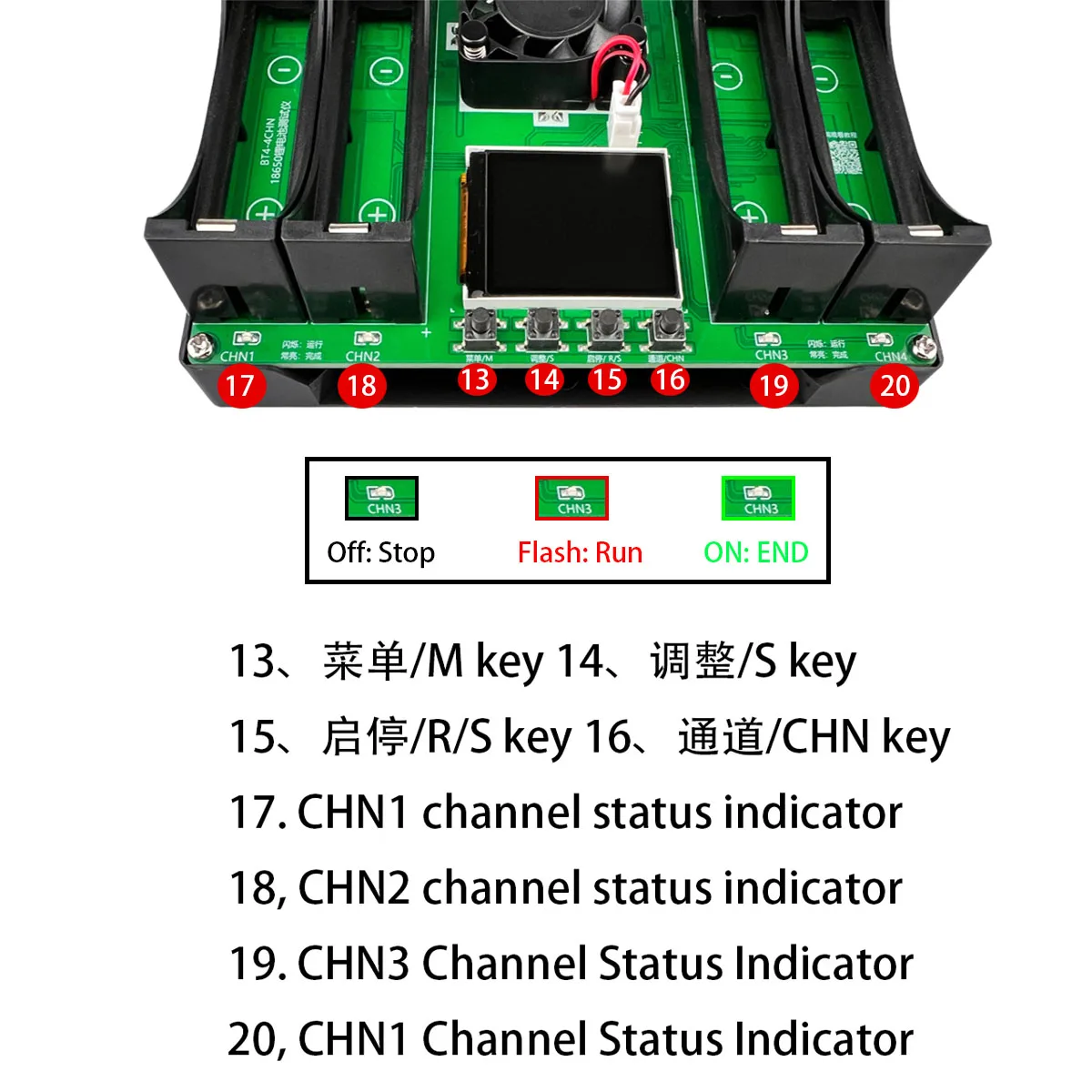

17. CHN1 チャンネルステータスインジケーター 18、CHN2 チャンネルステータスインジケーター
19. CHN3 チャンネルステータスインジケーター 20、CHN1 チャンネルステータスインジケーター
インターフェースの紹介：

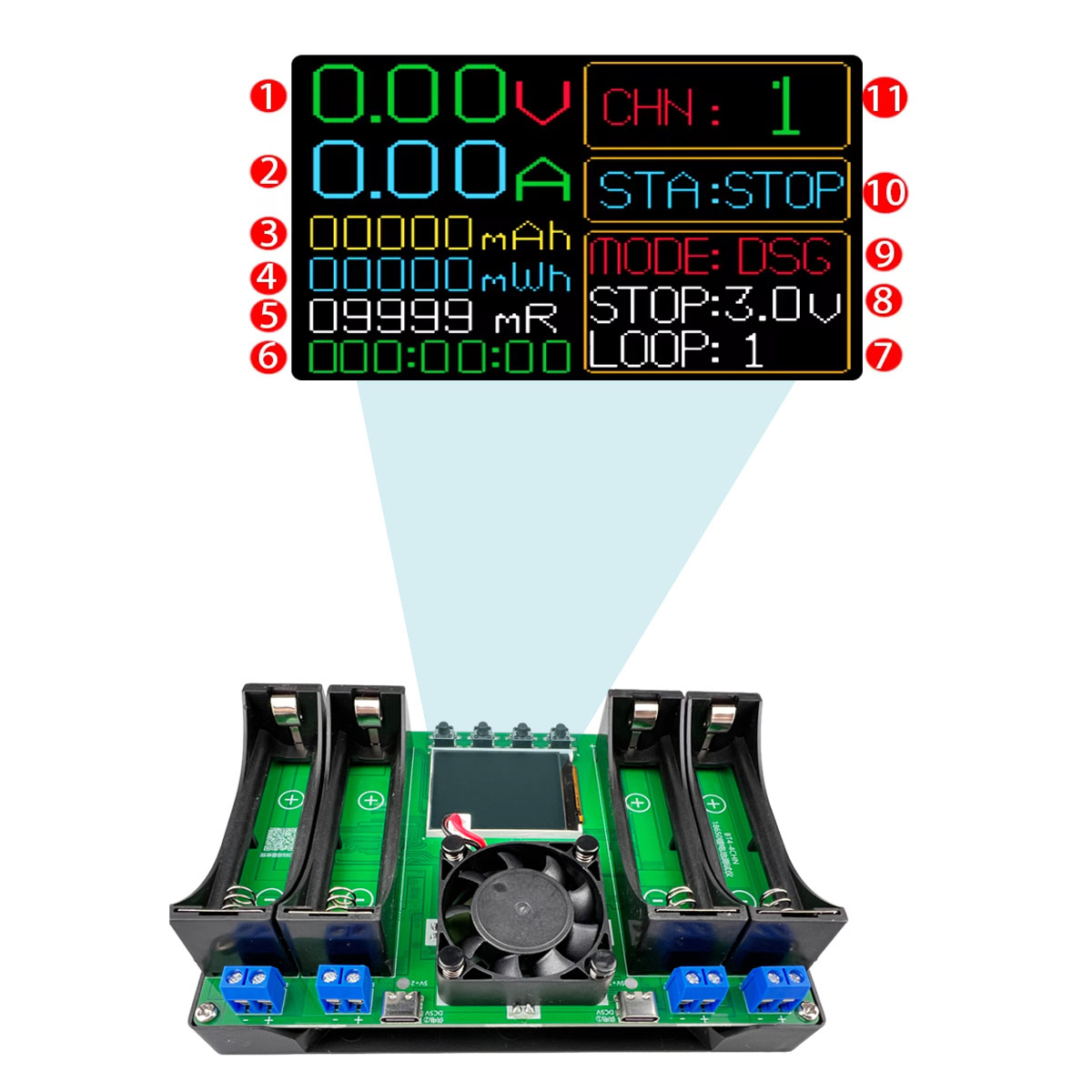

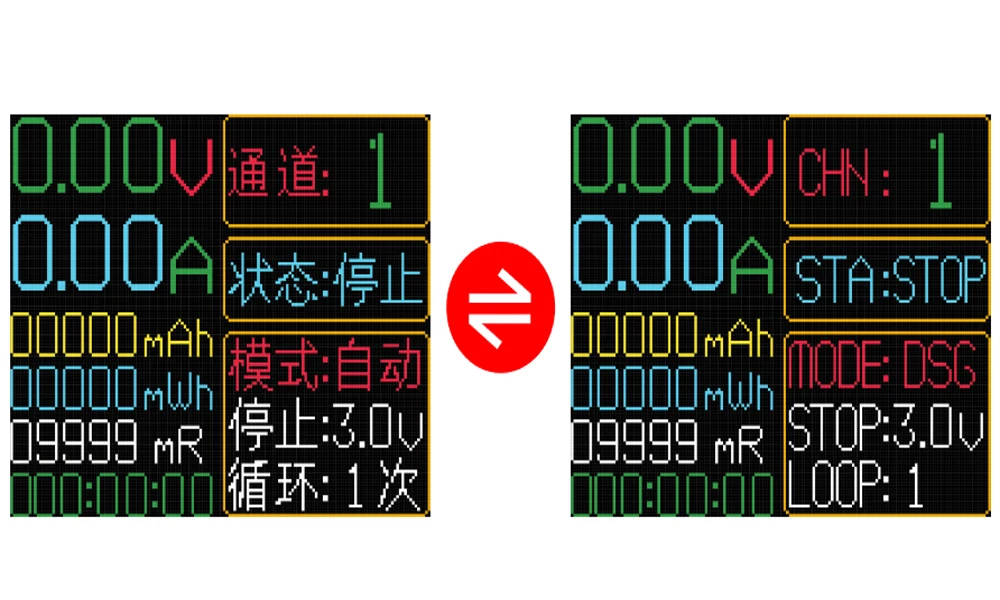

1. リアルタイム電圧
2、リアルタイム電流
3、累積容量
4、累積エネルギー

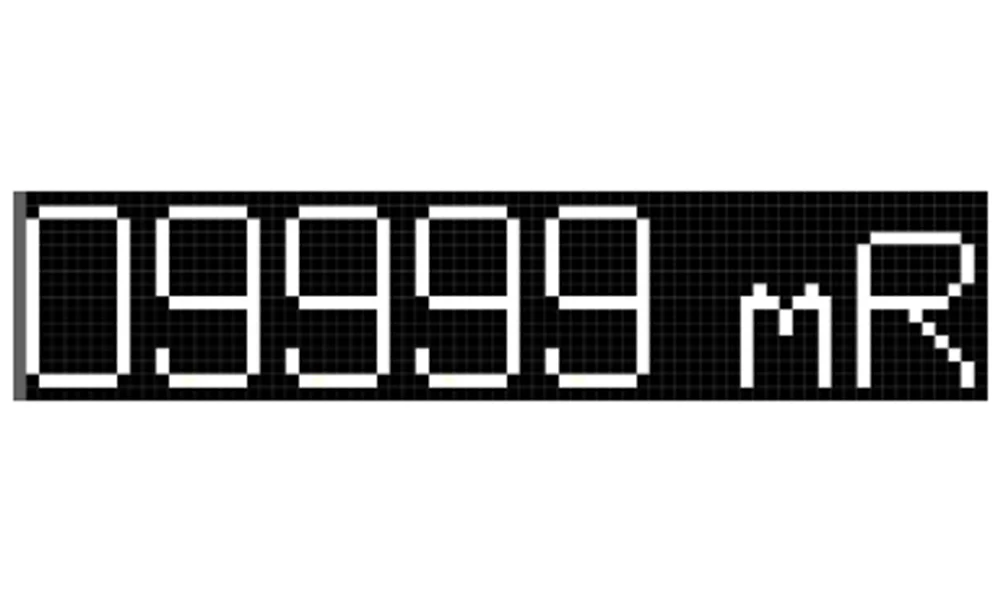

5. バッテリーの内部抵抗
6、累積実行時間-hh:mm:ss (時:分:秒)
7. サイクル数
8、低電圧停止放電
9、作業モードメニュー
10. ステータス表示
11、チャンネル表示

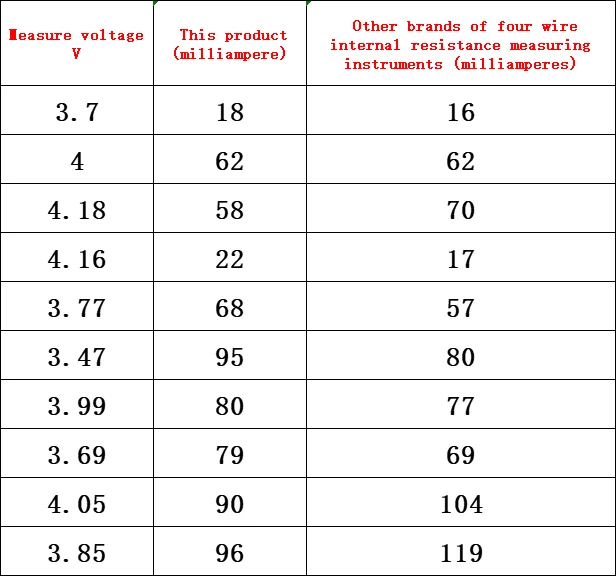

内部抵抗試験精度の比較：
本製品は直流2線式でバッテリーの内部抵抗を測定します。バッテリーが完全に充電されている場合、数値精度は高くなります。テスト結果は、同じバッチでテストされたバッテリー間の参照および比較に使用されます。高い内部抵抗精度の要件がある場合は、4 線式 AC 方式を使用する専門の内部抵抗測定器を使用してテストしてください。
試験原理：
直流インピーダンスは、R=V/Iの物理式に従って、試験装置が短時間（通常2〜3秒）に大きな一定の直流電流（現在は通常10A〜80Aの大電流が使用されます）をバッテリーに強制的に流し、このときのバッテリーの両端の電圧を測定し、式に従ってバッテリーの現在の内部抵抗を計算します。
容量試験精度参考：
5 個の LGABB4 18650 バッテリー (公称容量 2600mAh) を AUTO モードでテストした結果は次のとおりです。
使用方法：
1、内部抵抗の測定
本製品は直流2線式でバッテリーの内部抵抗を測定します。バッテリーが完全に充電されている場合、数値精度は高くなります。テスト結果は、同じバッチでテストされたバッテリー間の参照および比較に使用されます。高い内部抵抗精度の要件がある場合は、4 線式方式の専門的な内部抵抗測定器を使用してテストしてください。
試験方法：

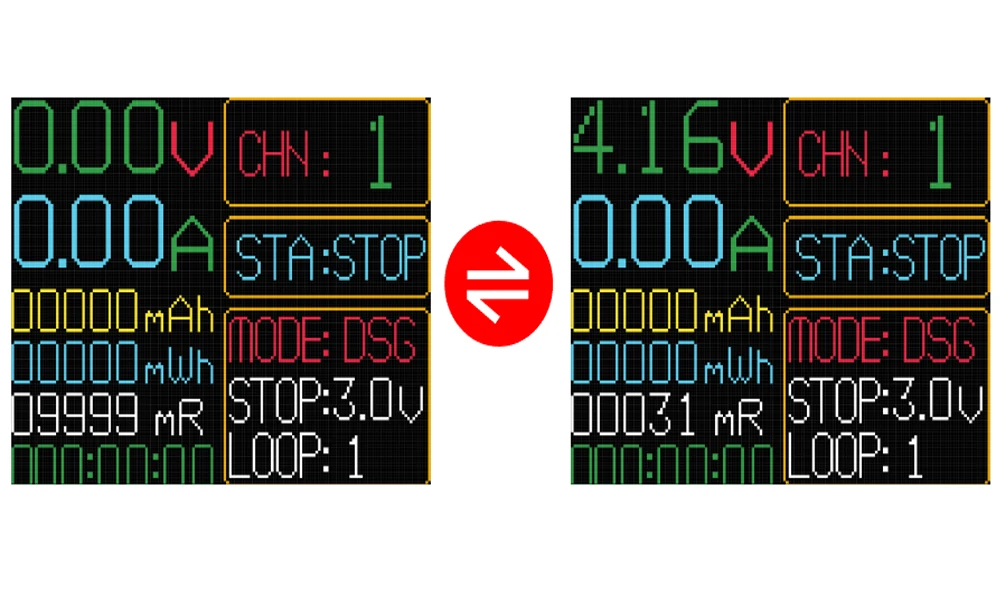

バッテリーを取り付けてから数秒待ってバッテリーデータを読み取ると、バッテリー電圧と内部抵抗パラメーターが表示されます。バッテリーのロードおよびアンロード中にデータのロードに遅延が発生し、データが安定してからチェックされます。
電池が入っていない状態では回路が切断され、抵抗値は無限大となります。

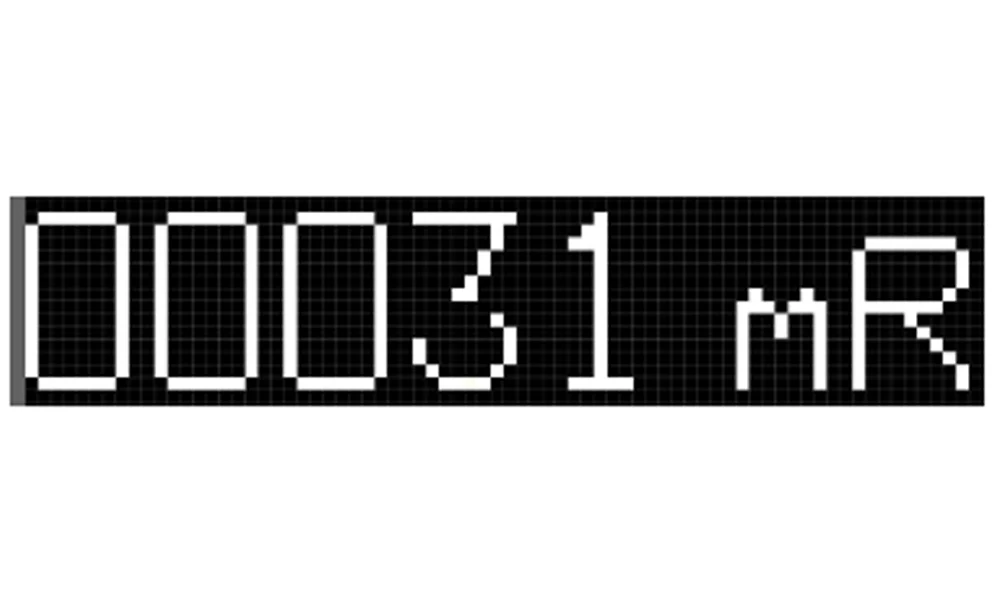

回路はバッテリーを取り付けた後に形成され、内部抵抗は31ミリオームです。
リマインダー：
*バッテリーが完全に充電されているときの内部抵抗測定の高精度
※電圧が不足している場合、内部抵抗表示が過大な値を示す場合があります。バッテリーが完全に充電された後、測定のためにバッテリーを再度取り付けてください
※電池単体の内部抵抗は異なりますので、実測値が優先となります。
※延長線を使用してバッテリーをテストする場合、配線抵抗があり、誤差が大きくなります。
2. 設定方法：

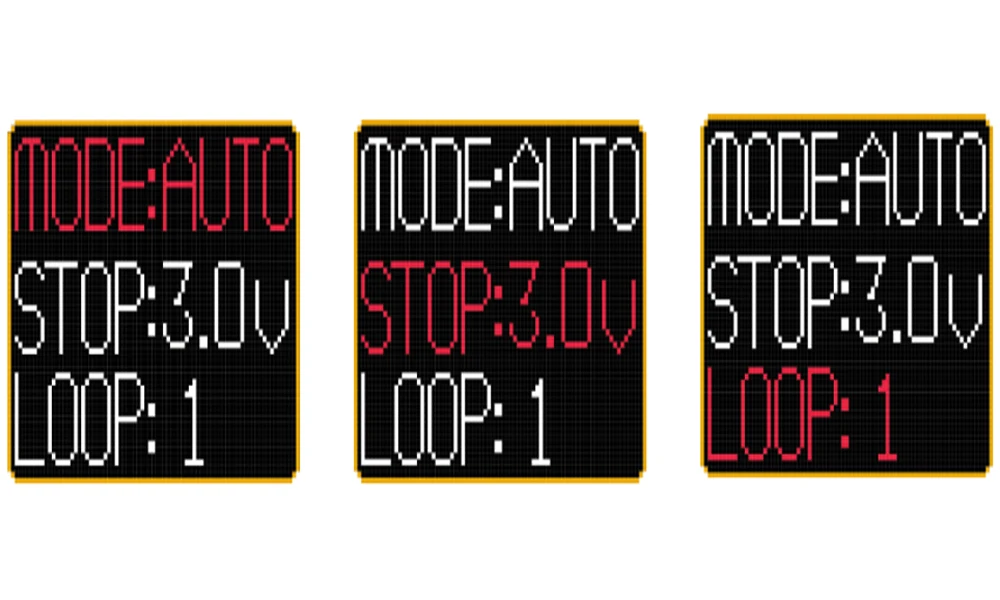

2.1.をクリックします。

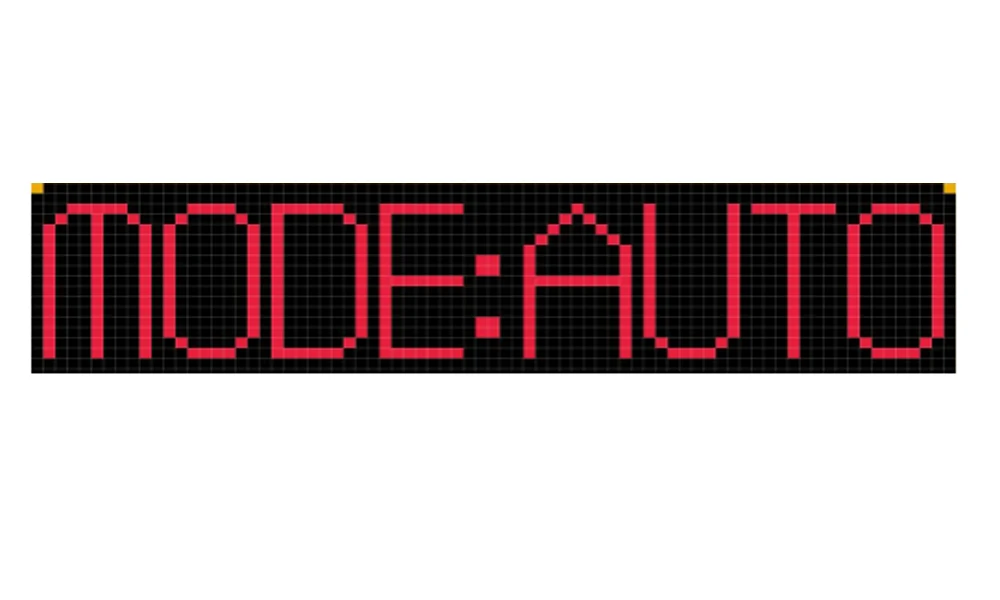

2.2、モードメニュー:「調整/S」ボタンをクリックしてモードを切り替えます。

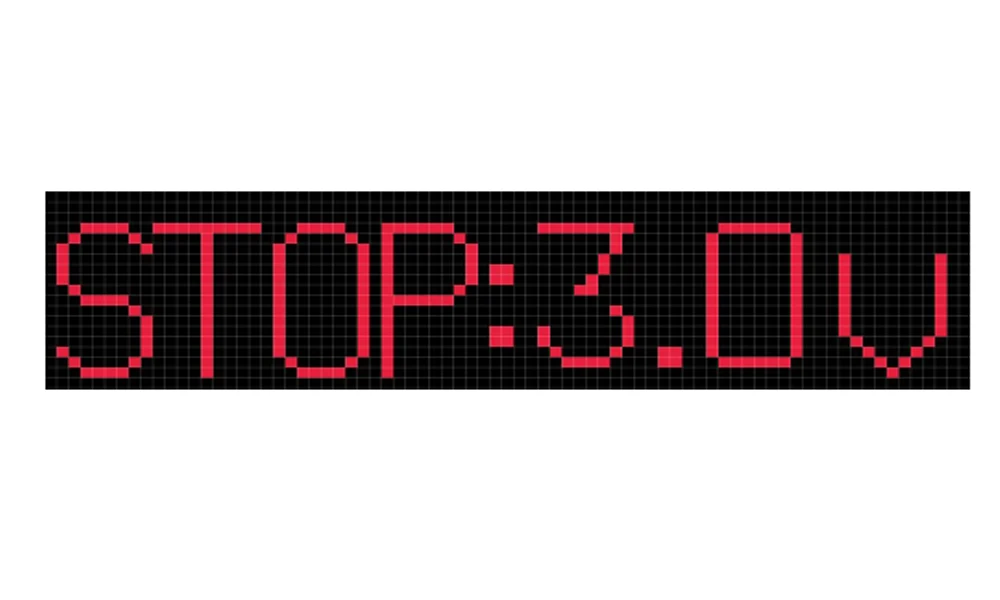

2.3.放電停止電圧：クリック
停止電圧は無効です

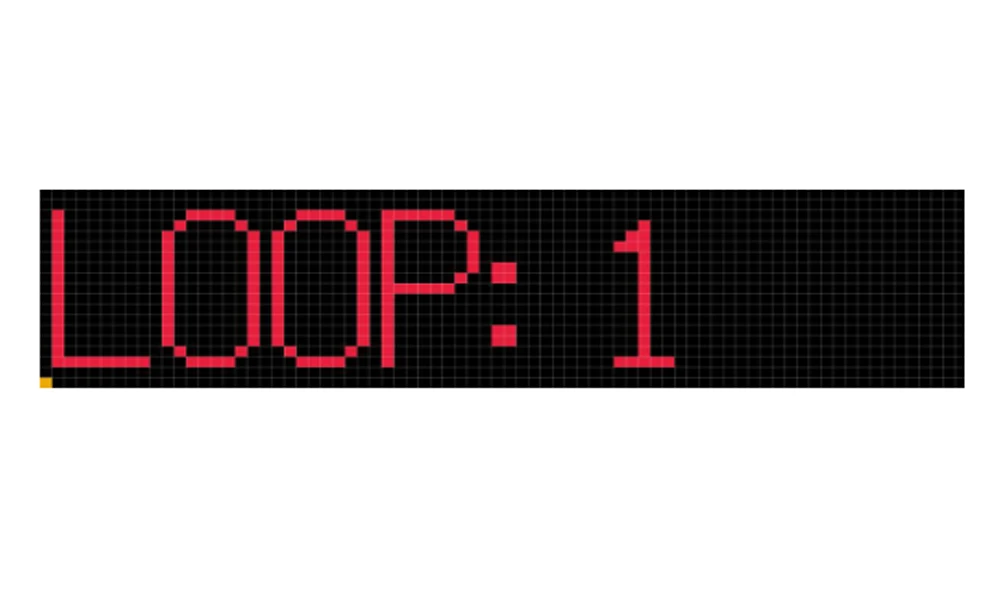

2.4.サイクル数: クリック
無効なサイクル数です

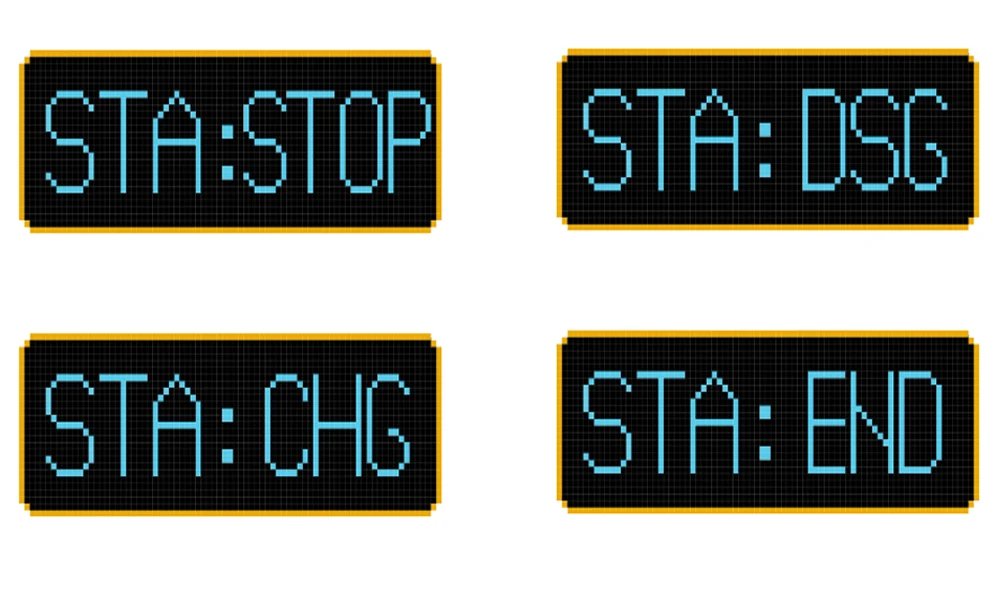

3. 実行/停止：
をクリックします。
プログラムが実行されていません
"STA:STOP"
充電手順を実行する
"STA:CHG"
放電手順の実行
"STA:DSG"
プログラム動作の終了
"STA: END"
"STA:EDN"only means that the program has completed its operation. If the conditions of the current link cannot be met during the program operation, it will skip to the next link until it is completed, and the program will stop running!
高温保護

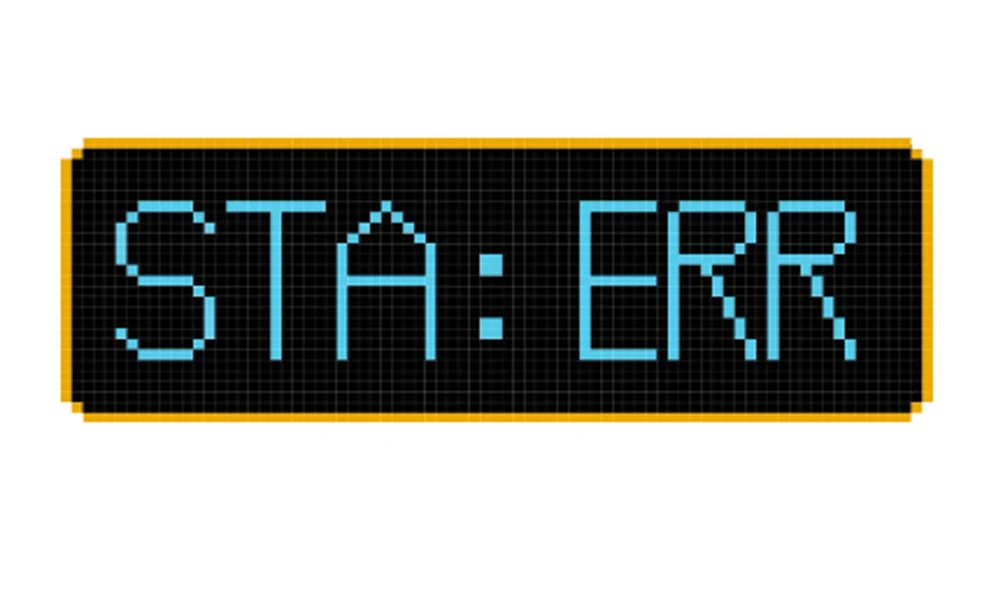

"STA:ERR"
"STA: ERR" means that the high temperature protection program is triggered and the charging and discharging program stops running. The protection may be triggered due to the abnormal operation of the cooling fan. It is necessary to check the cooling fan, remove the cooling fault, and then rerun the program.

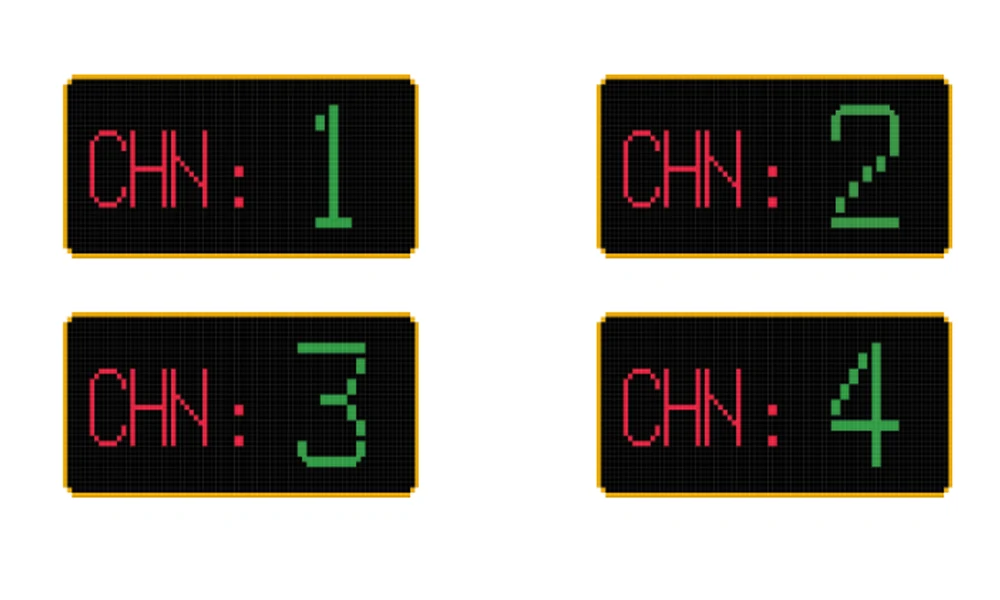

4、チャンネルを切り替える：
クリック
5.充電：

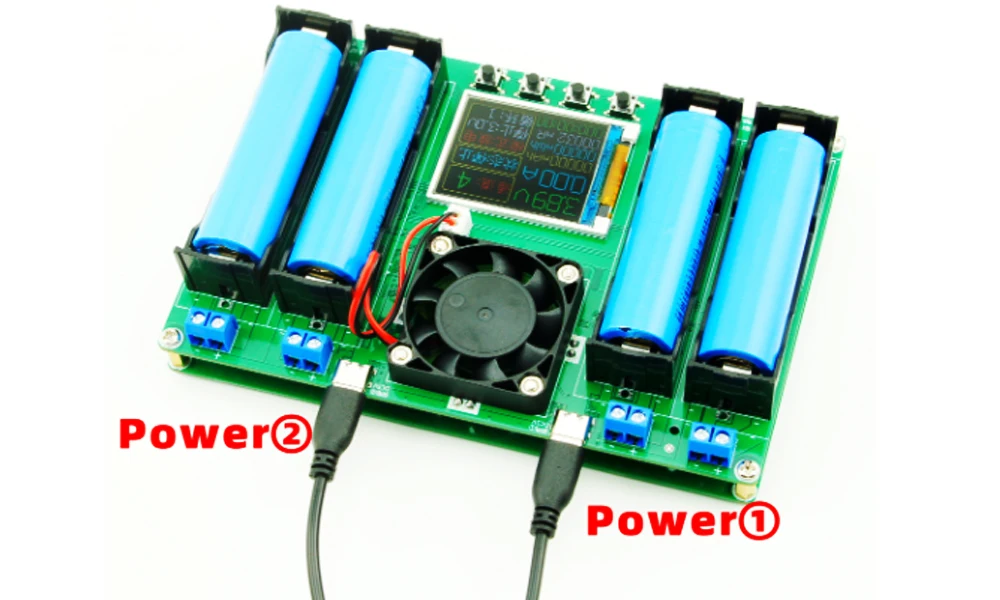

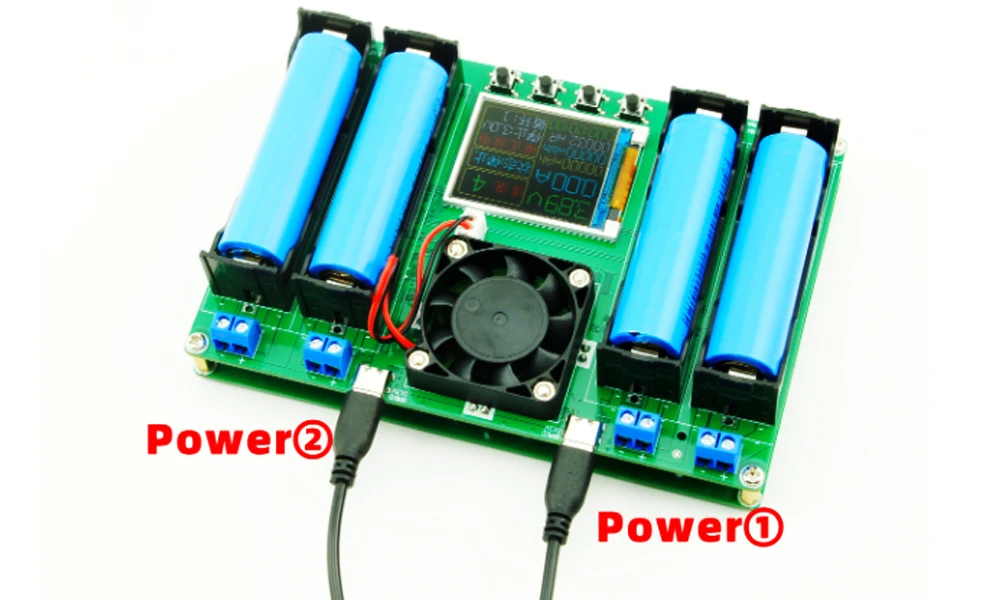

5.1. DC5V電源を接続してください。充電モードは 2 つの 5V 電源に接続する必要があります。

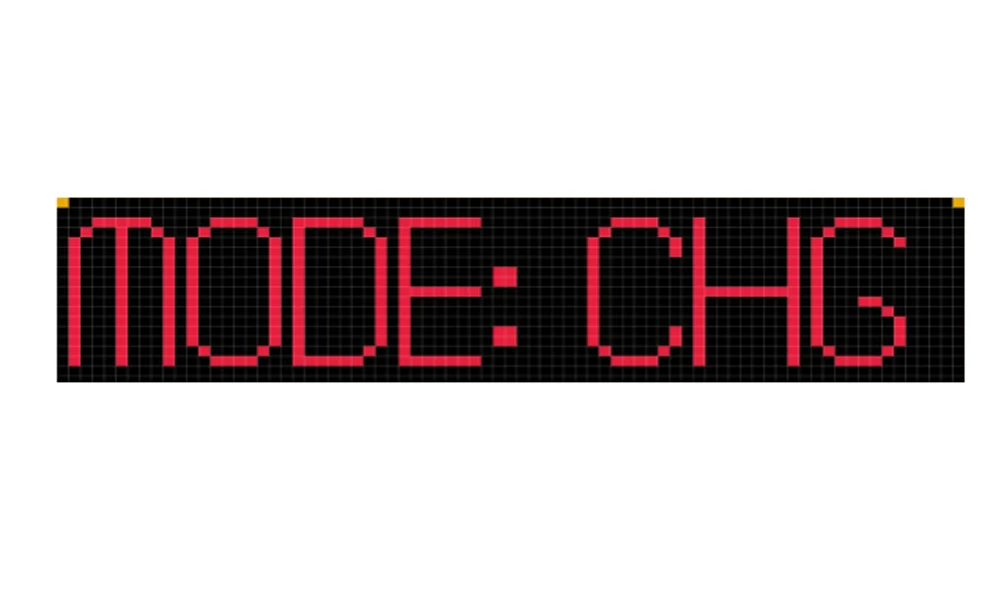

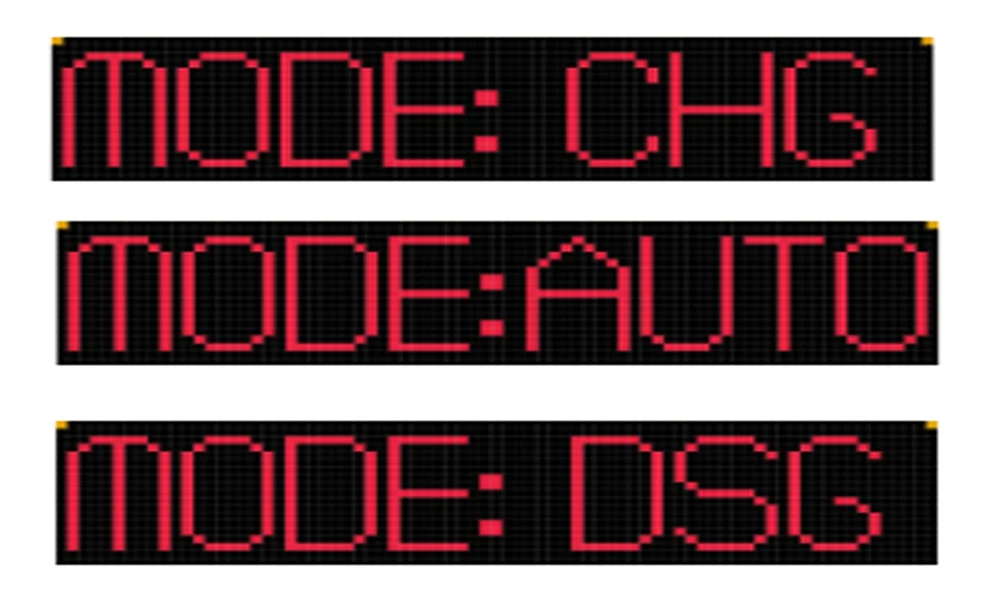

5.2 調整モード: MODE:CHG バッテリー充電
5.3.クリック
5V/4A電源を使用して4つのバッテリーを同時に充電します。測定された充電時間を参照してください。

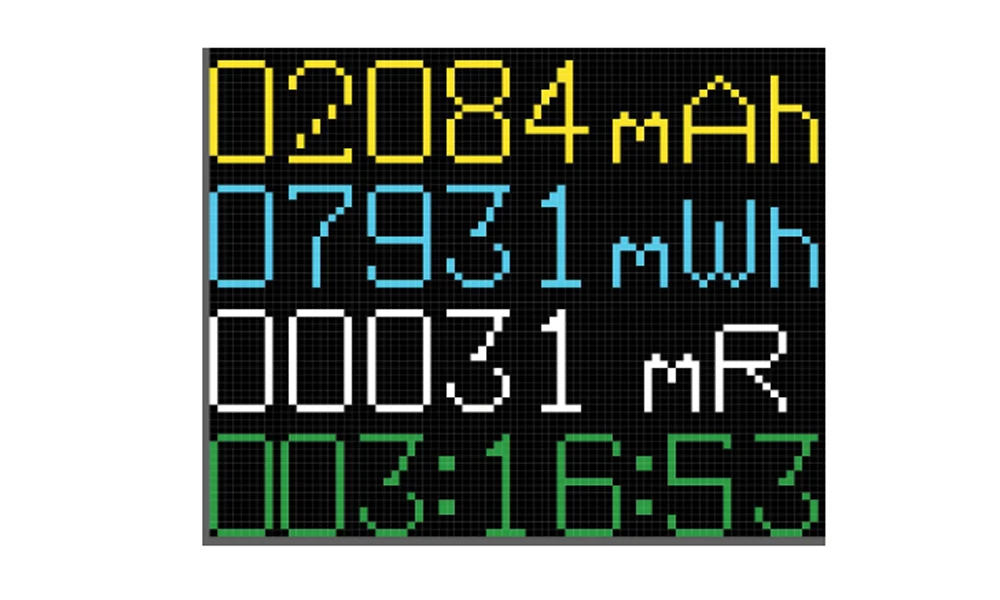

片道: 2084mAh 充電、3 時間 16 分 53 秒
6. バッテリー容量の測定:
6.1 バッテリー容量は、放電が完了した後にのみ測定できます。

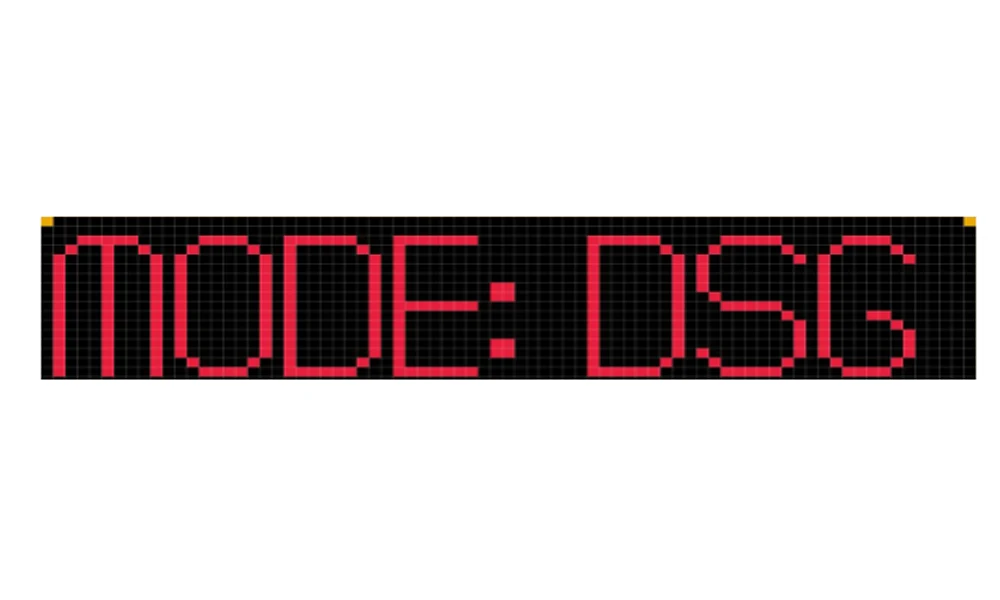

6.2.調整モード:

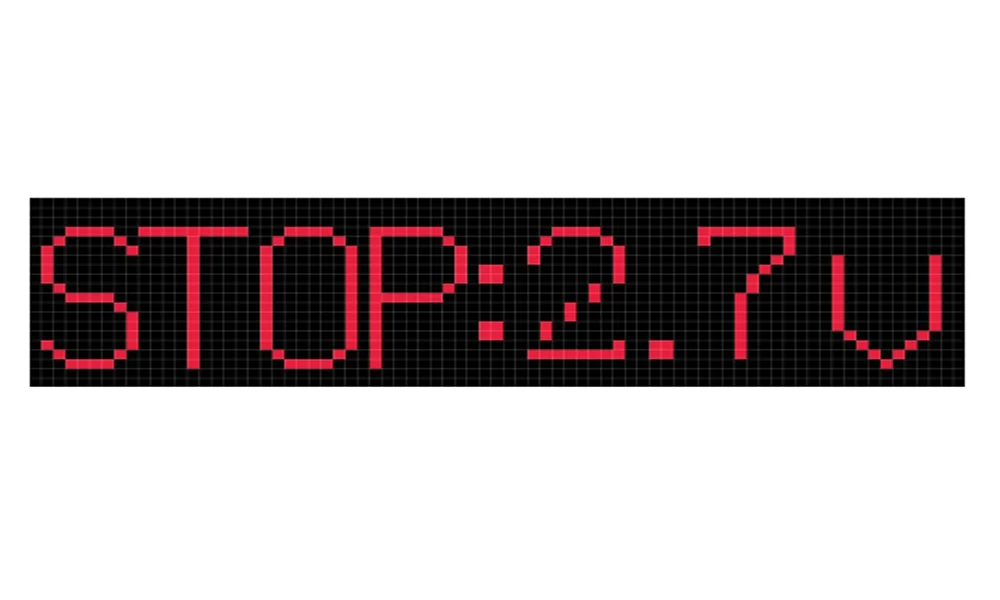

6.3. 2.7Vを例として、必要な停止放電電圧を設定します。
バッテリーには負荷がかかると電源電圧が低下し、その電圧降下が停止を引き起こす実際の電圧になります。
6.4.クリック

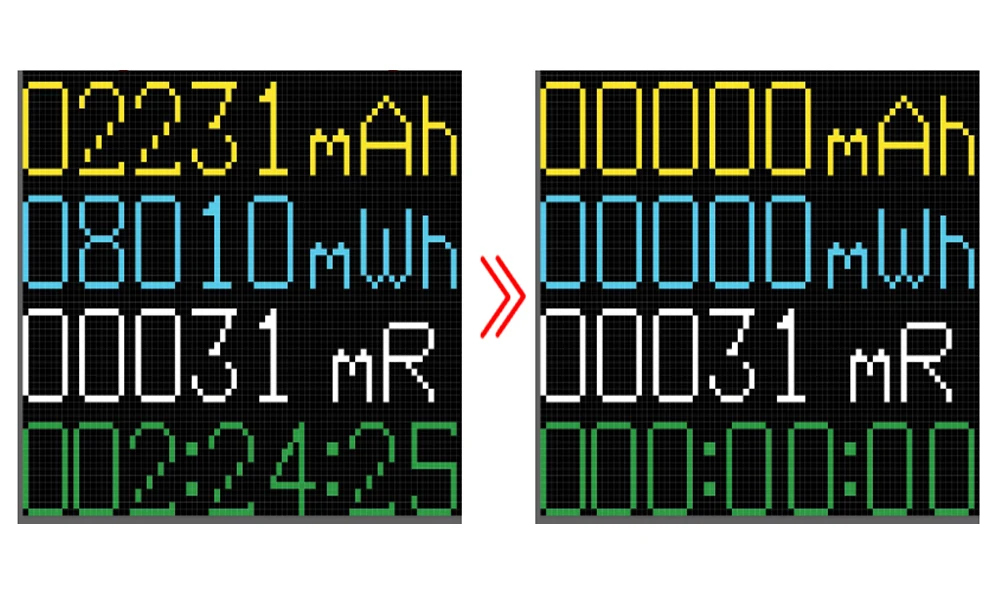

バッテリーは停止電圧 2.7V で測定され、測定された放電時間は次のとおりです。

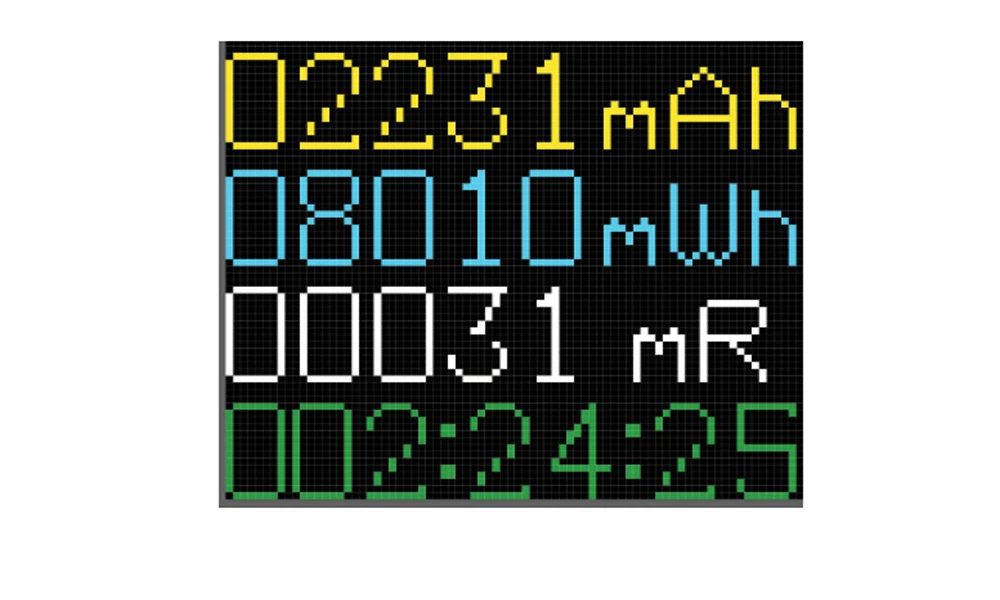

片道: 2231mAh を放電、2 時間 24 分 25 秒かかります
7. バッテリー容量の分離と実行サイクル:
7.1. 2回路DC5V電源に接続
7.2、モードを調整する
7.3、放電停止電圧の設定
7.4、サイクル数の設定
7.5。クリック
*実際の充電時間の目安:

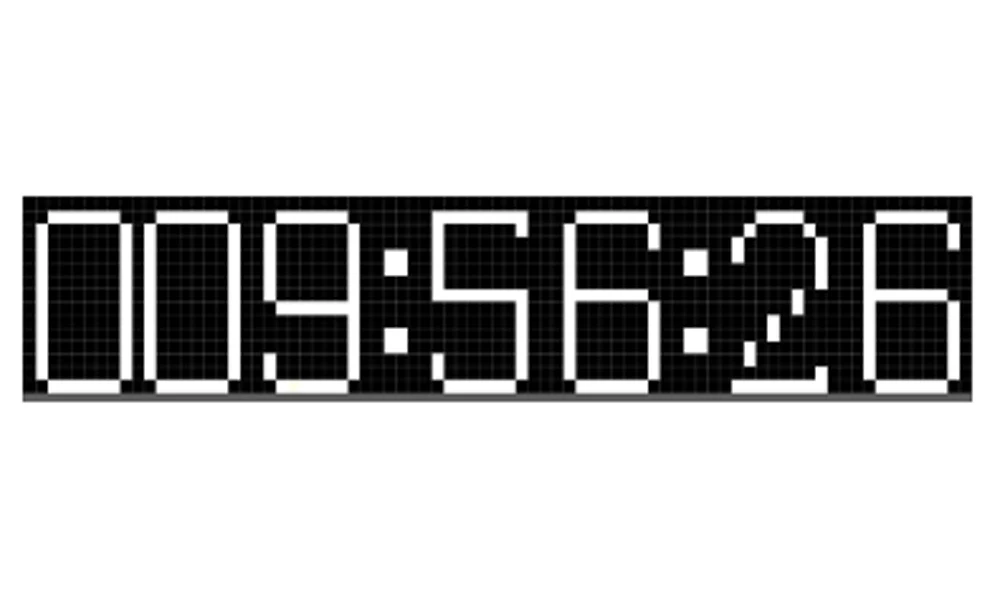

バッテリ放電、自動モードサイクル 1 テスト: テスト容量 2608mAh、所要時間: 9 時間 59 分 26 秒
*サイクルが 1 より大きい場合、容量測定は最後の放電容量、非平均容量のみを記録します。
* 容量、エネルギー、時間のデータは、シャットダウンまたはモードの切り替え時に自動的に消去されます。
