2 チャンネル RS485 から ETH (B) | 2 チャンネル RS485 から POE ETH (B) | |
2-CH RS485 共通ネットワークポート 電気的絶縁 | 2-CH RS485 PoE ネットワーク ポート 電気的絶縁 | |
製品タイプ | シリアルサーバー、Modbusゲートウェイ、MQTTゲートウェイ | |
基本機能 | RS485 とイーサネット間の双方向の透過的なデータ伝送 | |

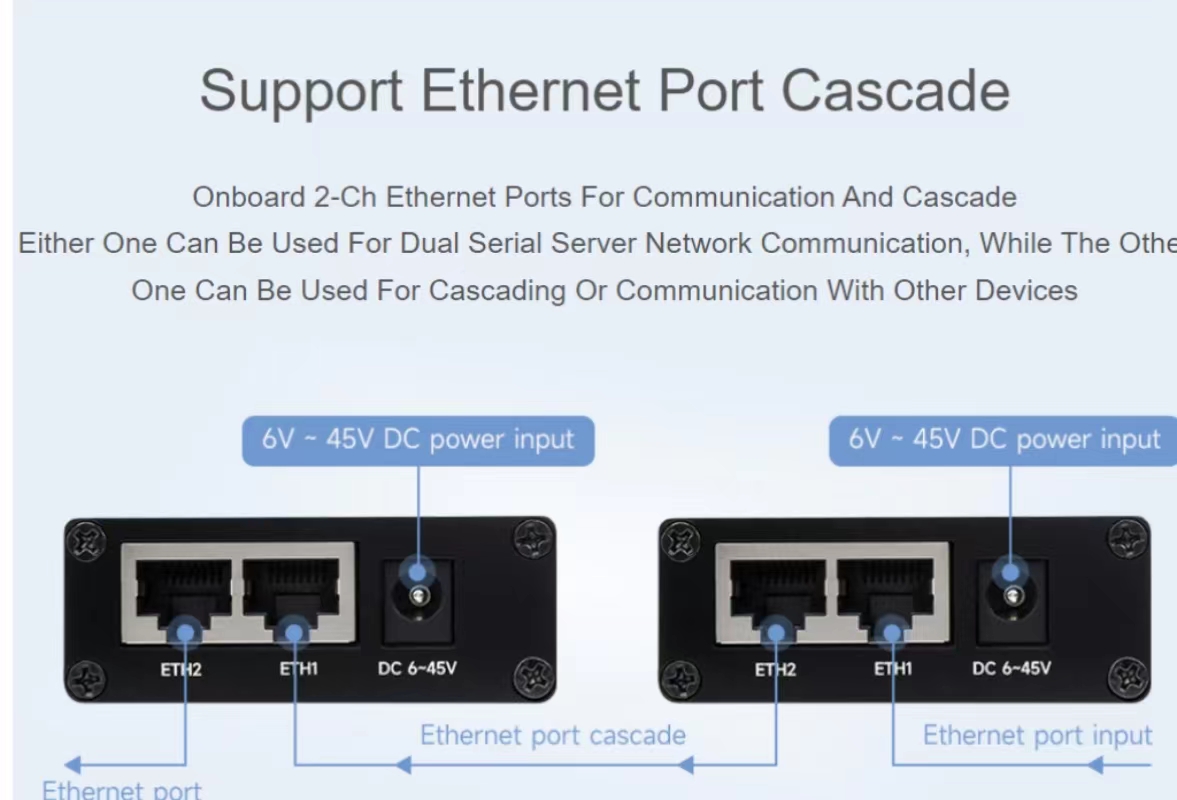

通信インターフェース | RS485ポート×2、イーサネットポート×2 | |
電源 | DC 5.5 電源ポート、6 ～ 45V DC ネジ端子 | DC 5.5 電源ポート、6 ～ 45V DC ネジ端子、または PoE ポート |
絶縁保護 | 電源絶縁、信号絶縁 | |
コミュニケーション | ||
イーサネット | RJ45 | PoE サポート付き RJ45、IEEE 802.3af 準拠 |
10 / 100M オートネゴシエーション RJ45 コネクタ、2 KV サージ保護 | ||
シリアルポート | 絶縁型 RS485 (2 チャンネルが同時に独立して送受信可能) | |
シリアル仕様 | ||
ボーレート | 300～115200bps | |
パリティビット | なし、奇数、偶数、マーク、スペース | |
データビット | 5～9ビット | |
フロー制御 | 該当なし | |
ソフトウェア | ||
プロトコル | イーサネット、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS | |
構成 | ホスト、Webブラウザ、デバイス管理機能ライブラリ | |
通信方式 | TCP/IP直接通信、VCOM | |
動作モード | TCPサーバー、TCPクライアント（TCPサーバーと共存）、UDP、UDPマルチキャスト | |
環境要件 | ||
動作温度 | -40℃～85℃ | |
湿度範囲 | 相対湿度 5% ～ 95% | |

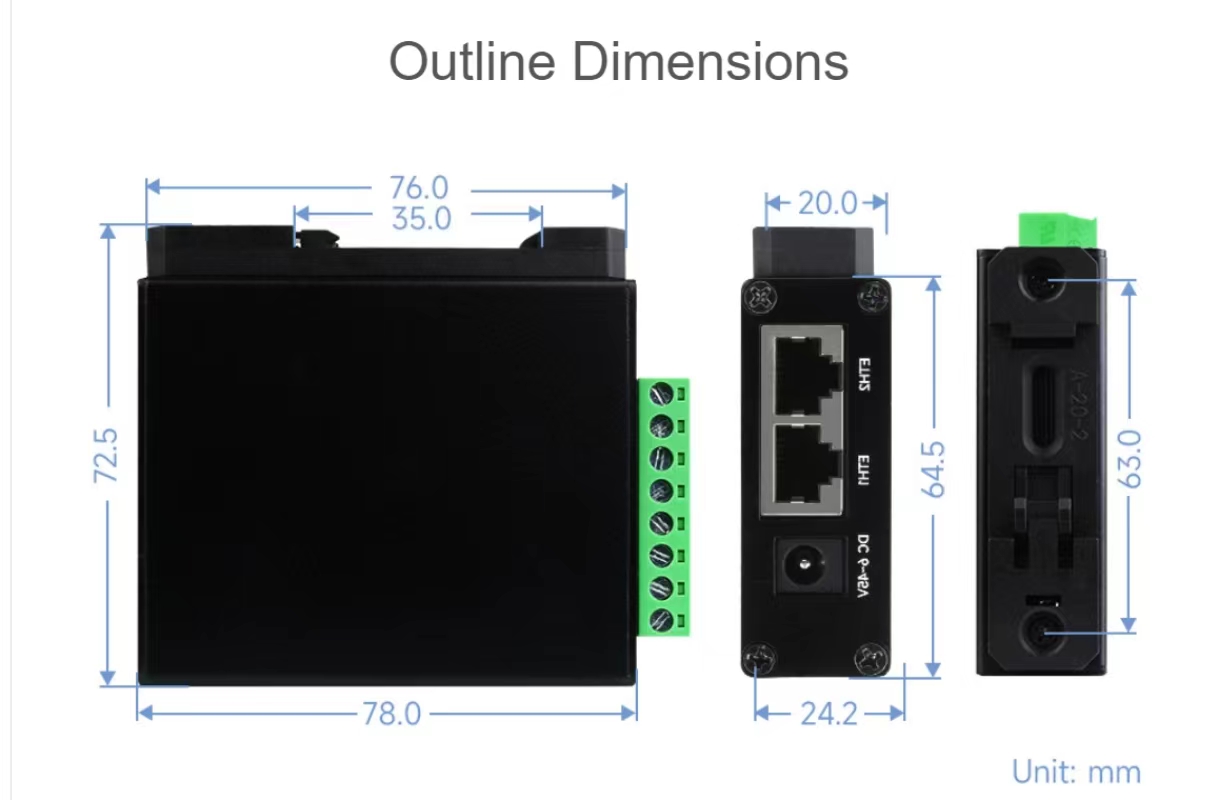

寸法 | 長さ×幅×高さ：78.0×72.5×24.2mm | |
異なるプロトコル間のより柔軟な変換
MQTT ゲートウェイとして使用する場合、デバイスは、透過的な伝送を通じて MQTT プロトコルによってシリアル データを MQTT サーバーにアップロードできます。サポートされているサーバーには、Baidu Cloud MQTT、Alibaba Cloud MQTT、China Mobile OneNet などが含まれます。取得した Modbus RTU または非標準シリアル データは、JSON 形式に解析し、アップロード用に MQTTdata パケットにパッケージ化できます。
JSON データ取得ゲートウェイとして使用する場合、デバイスは RS485 接続を介してデータ取得機器に接続し、データを自動的に取得し、データを JSON 形式に変換し、最後にサーバーに送信できます。取得されたデータは、Modbus RTU 645 機器 97 バージョン、645 機器 07 バージョン、および一種の非標準 RS485 プロトコルをサポートします。アップロードされるデータ形式はホスト経由で構成でき、JSON アップロード プロトコルには MQTT プロトコル、HTTP POST プロトコル、HTTP GET プロトコルなどを使用できます。
オンボード電源と信号絶縁により、高い信頼性と強力な耐干渉性を備えた安定した絶縁電圧を提供できます。内蔵TVS（過渡電圧抑制管）により、回路内のサージ電圧と過渡ピーク電圧を効果的に抑制でき、耐雷です。
サンドブラストと陽極酸化を施したアルミニウム合金エンクロージャ
頑丈で耐久性があり、ファッションと優れた手触り。
パッケージ内容
重さ： 0.134kg

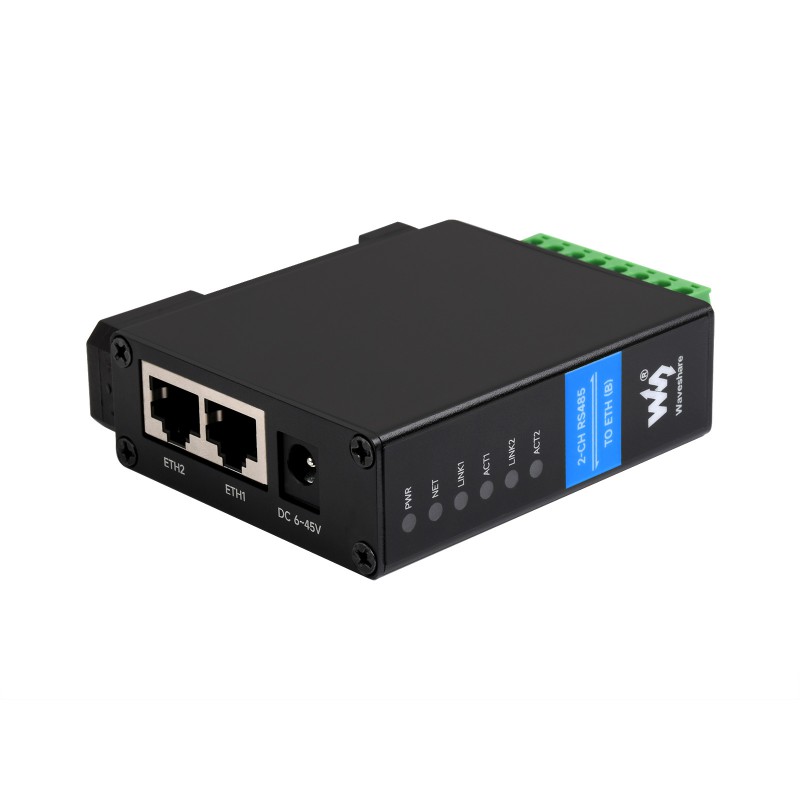

2 チャンネル RS485 から ETH (B)
2-CH RS485 TO ETH (B) x1

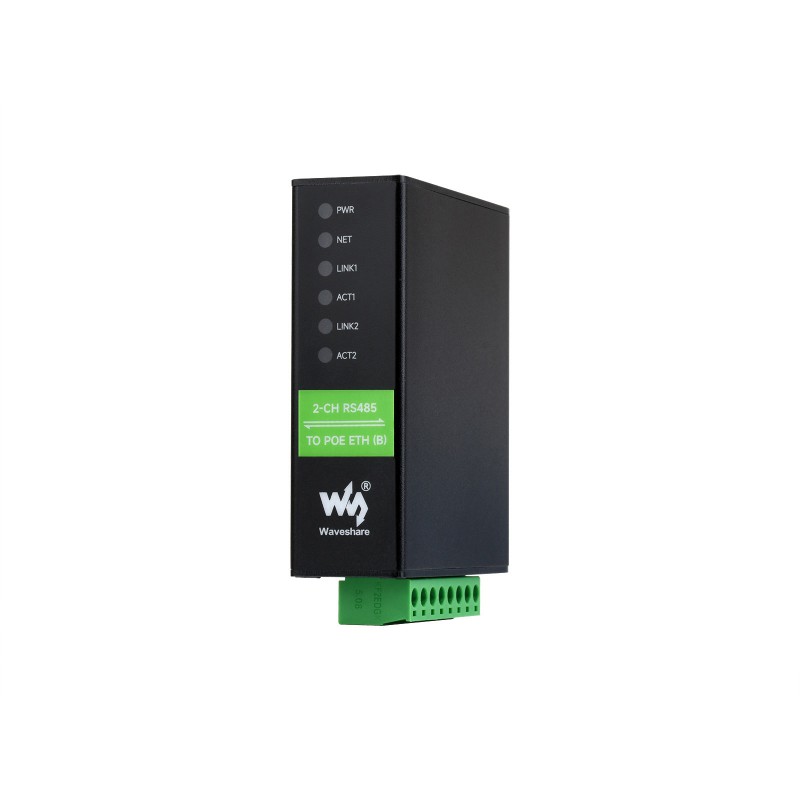

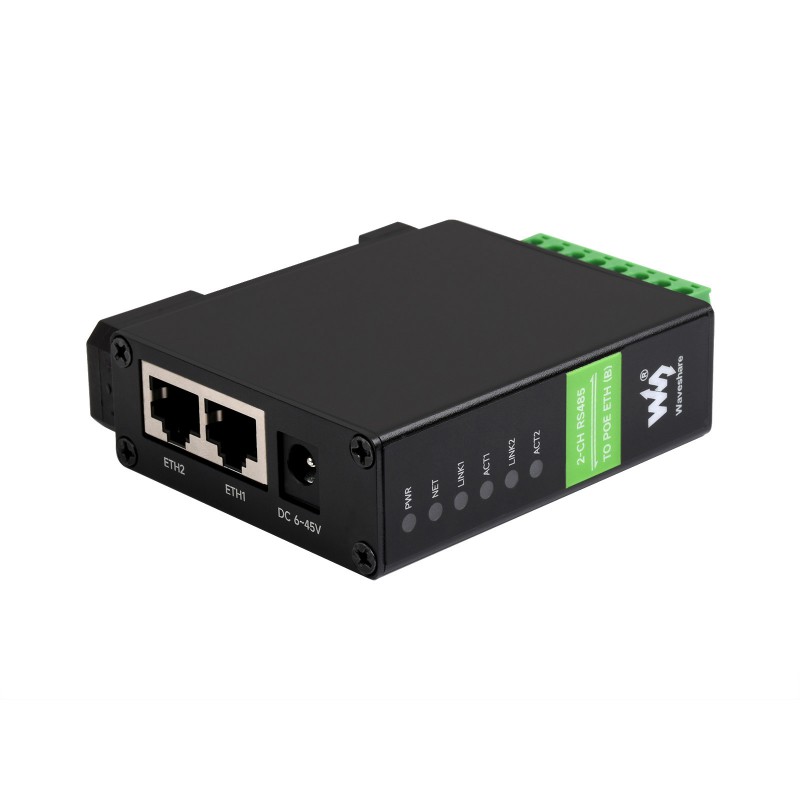

2 チャンネル RS485 から POE ETH (B)
2 チャンネル RS485 から POE ETH (B) x1
