Waveshare 800*480、7.5 インチ E-Ink ディスプレイ HAT、Raspberry Pi 2B/3B/Zero/Zero W 用、2 色: ブラック ホワイト、SPI インターフェイス、バックライトなし

Raspberry Pi 用 640x384、7.5 インチ E-Ink ディスプレイ HAT

説明

640x384、Raspberry Pi 用 7.5 インチ E-Ink ディスプレイ HAT、SPI インターフェイス

概要

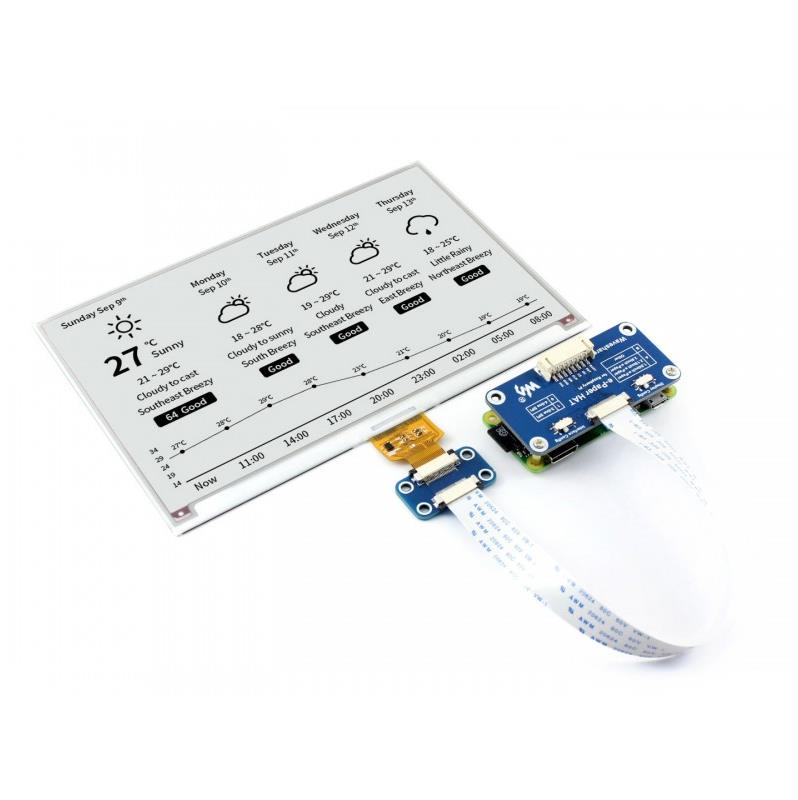

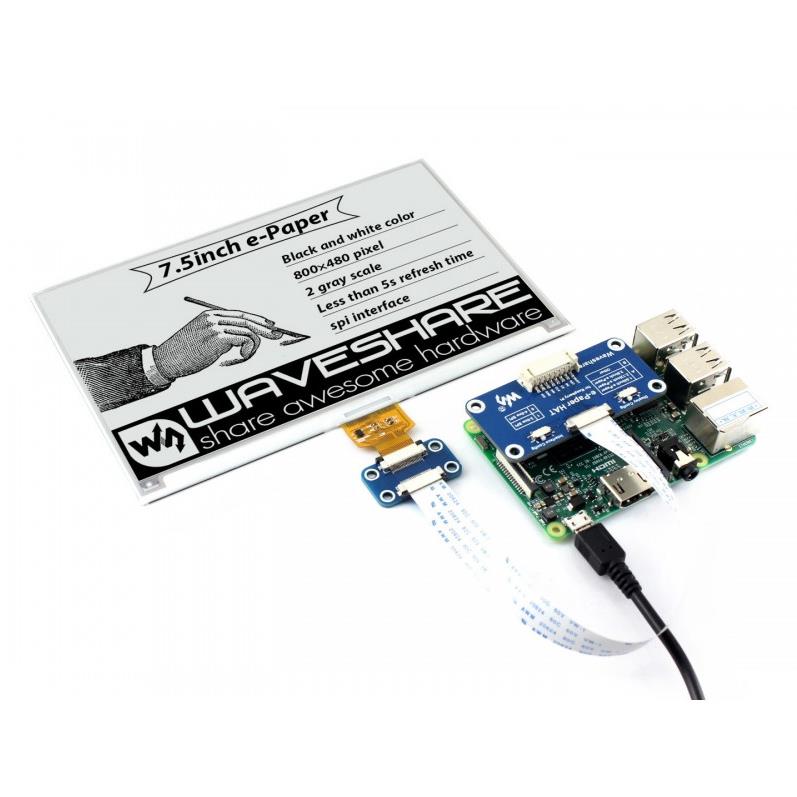

これは、Raspberry Pi 用の E-Ink ディスプレイ HAT、7.5 インチ、800 × 480 解像度、組み込みコントローラーを備え、SPI インターフェイス経由で通信します。

超低消費電力、広い視野角、太陽光下での優れた効果などの利点により、棚ラベルや工業用機器などの用途に最適です。

特徴

バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける

超低消費電力、基本的に電力はリフレッシュのみに必要です

標準 Raspberry Pi 40PIN GPIO 拡張ヘッダー、Raspberry Pi シリーズ ボード、Jetson Nano をサポート

Raspberry/Arduino/Nucleoなどの他のコントローラボードと接続するためのSPIインターフェース。

3.3V/5V MCUと互換性のあるオンボード電圧変換器

開発リソースとマニュアルが付属 (Raspberry Pi/Jetson Nano/Arduino/STM32 の例)

仕様

動作電圧: 3.3V〜5V

インターフェース: SPI

外形寸法：170.2mm×111.2mm

ディスプレイサイズ：163.2mm×97.92mm

ドットピッチ：0.205×0.204

解像度：800×480

表示色：黒、白

グレースケール: 2

フルリフレッシュ時間: 5秒

リフレッシュパワー: 38mW(標準)

待機電力:

視野角:

改訂履歴

2019.11にリビジョンV2がリリースされ、解像度がV1の640×384から800×480にアップグレードされました。 V2 のハードウェアとインターフェイスは V1 と互換性がありますが、関連するソフトウェアをアップデートする必要があります。

インタフェース

記号 説明

VCC 3.3V～5V

GND アース

DIN SPI MOSI ピン

CLK SPI SCK ピン

CS SPI チップ選択、ローアクティブ

DC データ/コマンド選択 (データの場合は高、コマンドの場合は低)

RST 外部リセット、ローアクティブ

BUSY ビジーステータス出力、ローアクティブ

証明書

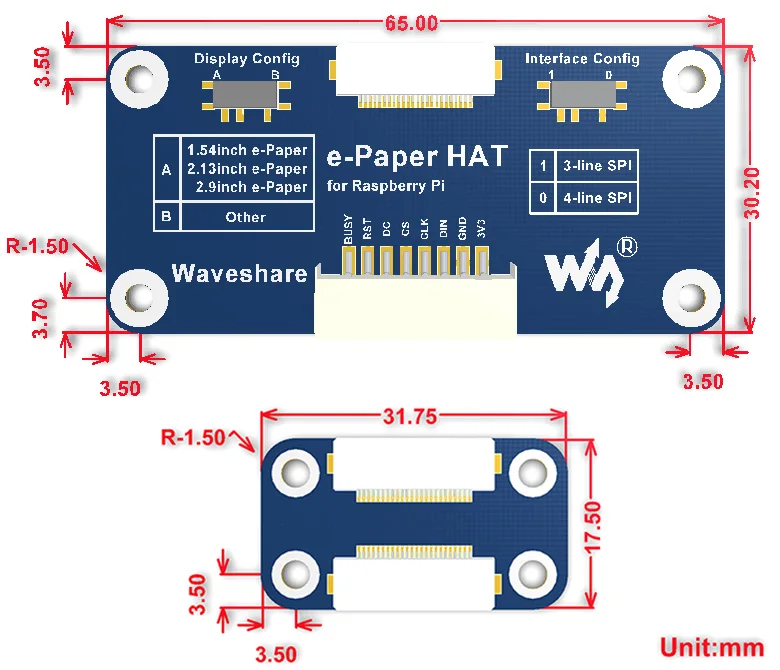

寸法

開発リソース

Wiki : www.waveshare.com/wiki/7.5inch_e-Paper_HATパッケージ内容

重量: 0.065 kg

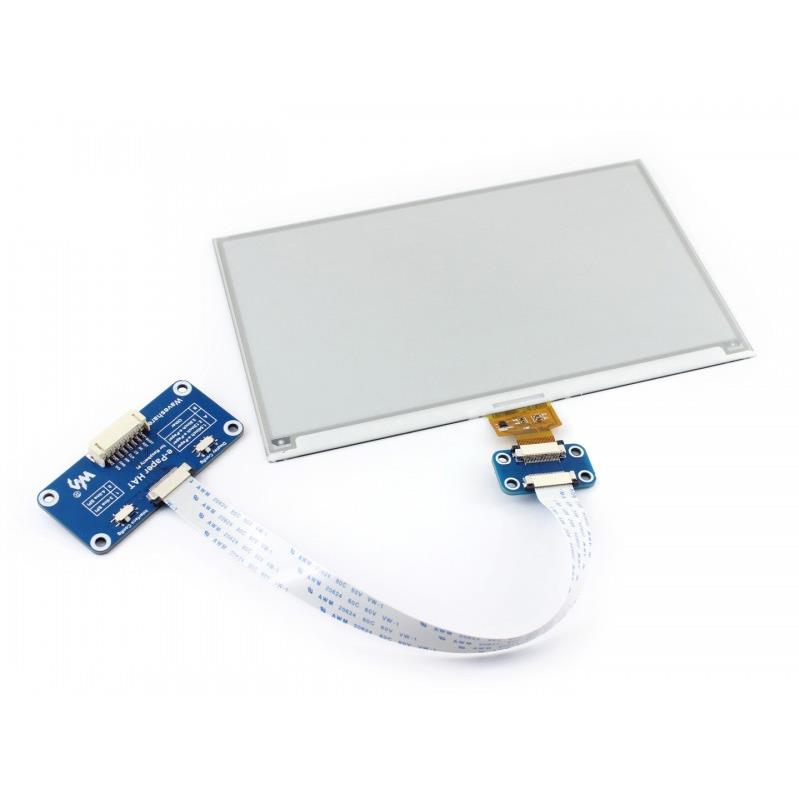

1. 7.5インチ電子ペーパー×1

2. 電子ペーパードライバーHAT×1

3. RPi ネジパック (2 本) x1

4. PH2.0 20cm 8ピン x1
