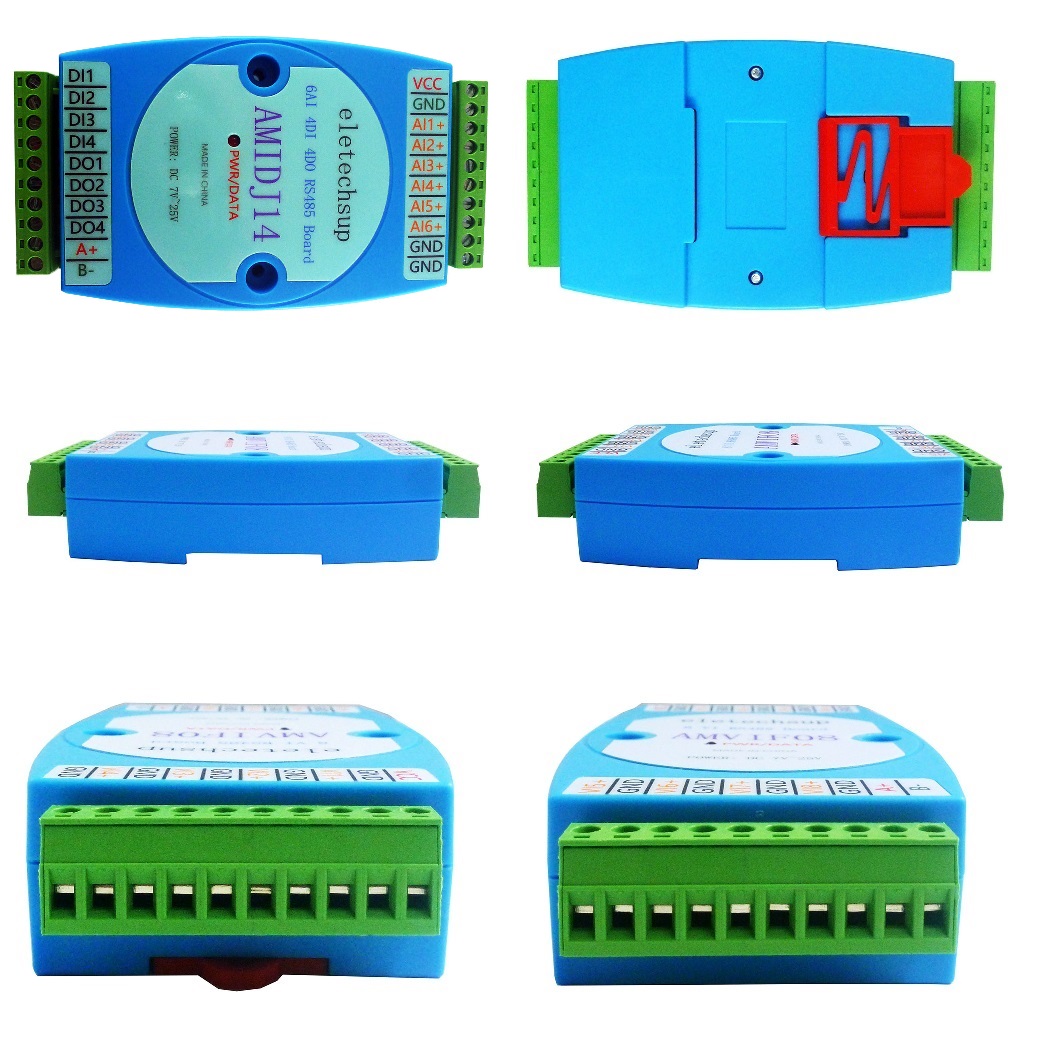

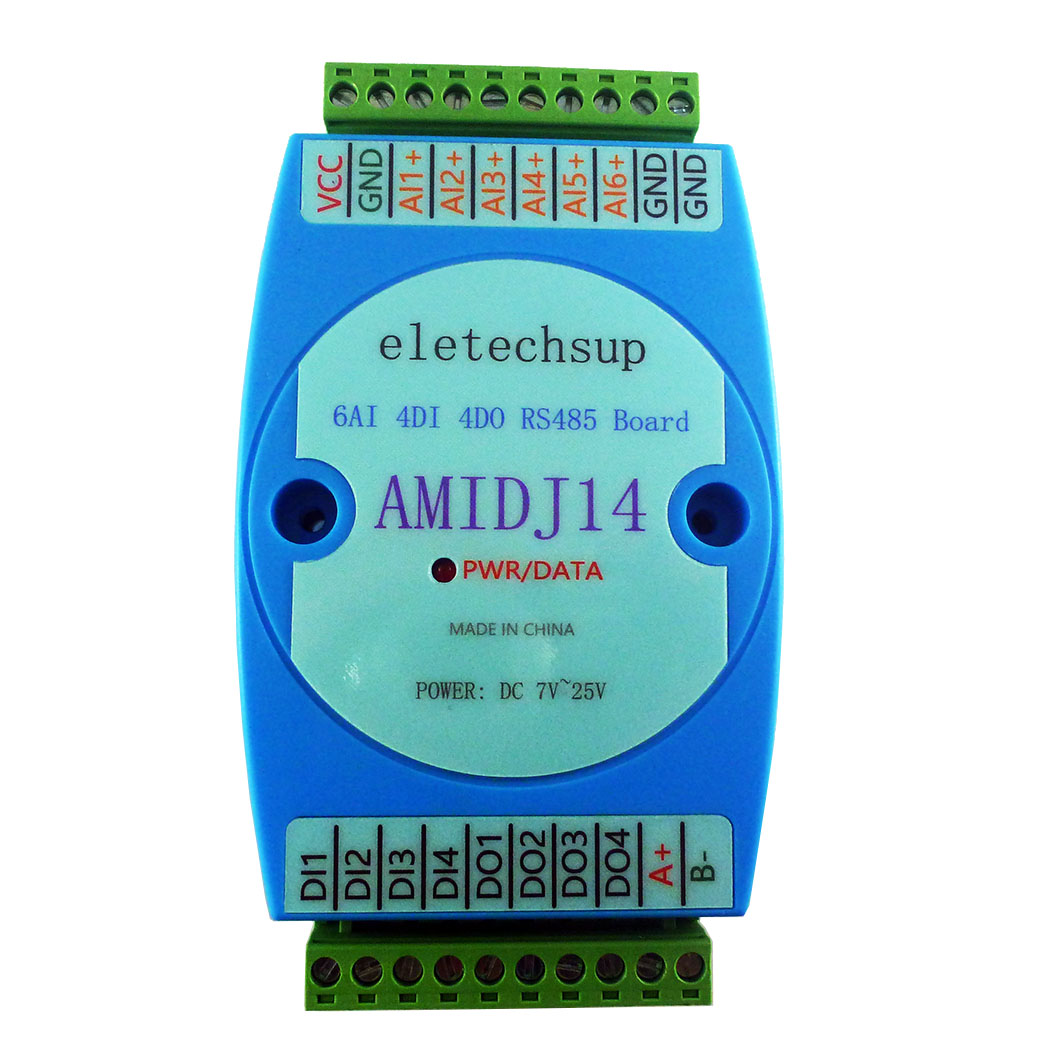

製品名:3 IN 1 6AI-4DI-4DO 4-20MA 電流アナログコレクタ
パッケージ内容:
1個DC 12V 24V 6AI-4DI-4DO RS485 3 IN 1 多機能コレクターモジュール
1 製品の説明
4ch 光電絶縁デジタル入力チャンネル（NPN Lowレベル入力）
4chダーリントン管デジタル出力チャンネル（ULN2803 NPN出力）
6ch 0-20MA/4-20MA 電流アナログ入力
RS485 MODBUS RTU 標準通信プロトコル
設定ソフトウェア、PLC、または産業用タッチパネルでネット接続
雷保護と干渉耐性を考慮した通信回路設計
産業分野での信号収集と制御に使用されます
2 仕様
1 動作電圧: DC 7-25V (9V 12V 24V)
2 動作電流: 8-50MA
3 4x 光学的に絶縁された入力ポート (NPN アクティブ ロー)
4 4x ダーリントン管出力 (ULN2803 NPN 出力)、各チャンネルの最大負荷電流は 300MA
5 6x 0-20MA/4-20MA 電流アナログ入力
6 RS485 通信絶縁保護 3000VDC、DI デジタル入力ポート絶縁保護 3000VDC
7 標準 MODBUS RTU コマンド (ファンクションコード、05/06/15/16 Write、01/02/03 Read)
8 ボーレート: 1200 2400 4800 9600 (デフォルト) 19200 38400 57600 115200
9 パリティ ビット: なし (デフォルト) /偶数 /奇数
10 設置方法 標準DINレール設置
11 寸法 125×70×30mm
12 重量: 115 グラム

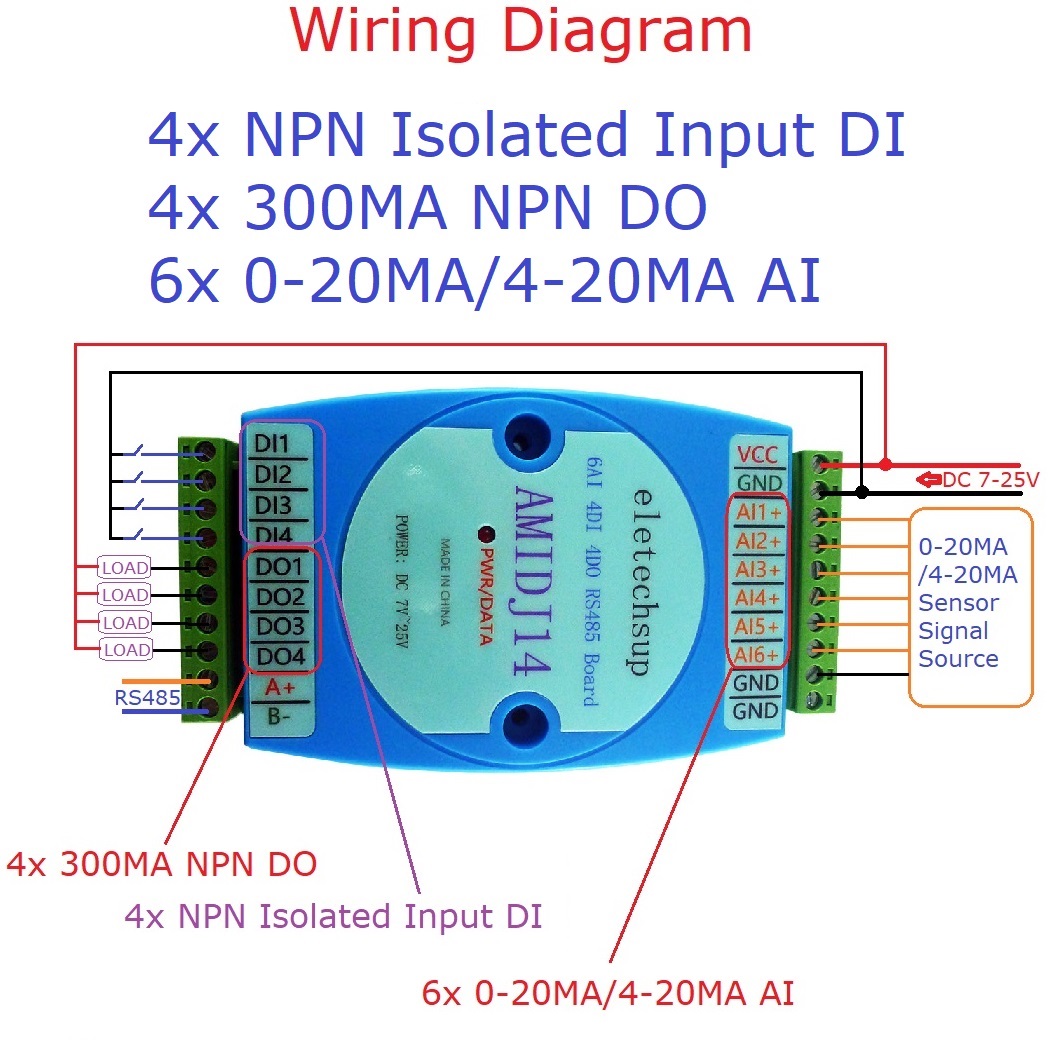

3 インターフェースの定義:
VCC : 電源入力
GND: 電源入力-
AI1 : 電流入力チャンネル 1
AI2 : 電流入力チャンネル 2
AI3 : 電流入力チャンネル 3
AI4 : 電流入力チャンネル 4
AI5 : 電流入力チャンネル 5
AI6 : 電流入力チャンネル6
DI1 : デジタル入力チャンネル 1
DI2 : デジタル入力チャンネル 2
DI3 : デジタル入力チャンネル 3
DI4 : デジタル入力チャンネル 4
DO1: デジタル出力チャンネル 1
DO2: デジタル出力チャンネル 2
DO3: デジタル出力チャンネル 3
DO4: デジタル出力チャンネル 4
A : RS485信号A
B-: RS485 信号 B-
詳細については、私に連絡してください
応用
PLC出力拡張ボード
0-20MA/4-20MA 温湿度センサー
スマートホーム、ホームオートメーション、賢いホーム;
PTZ CCTV カメラ
セキュリティ監視
識別システム;
FWエンジン
自動カーテン制御

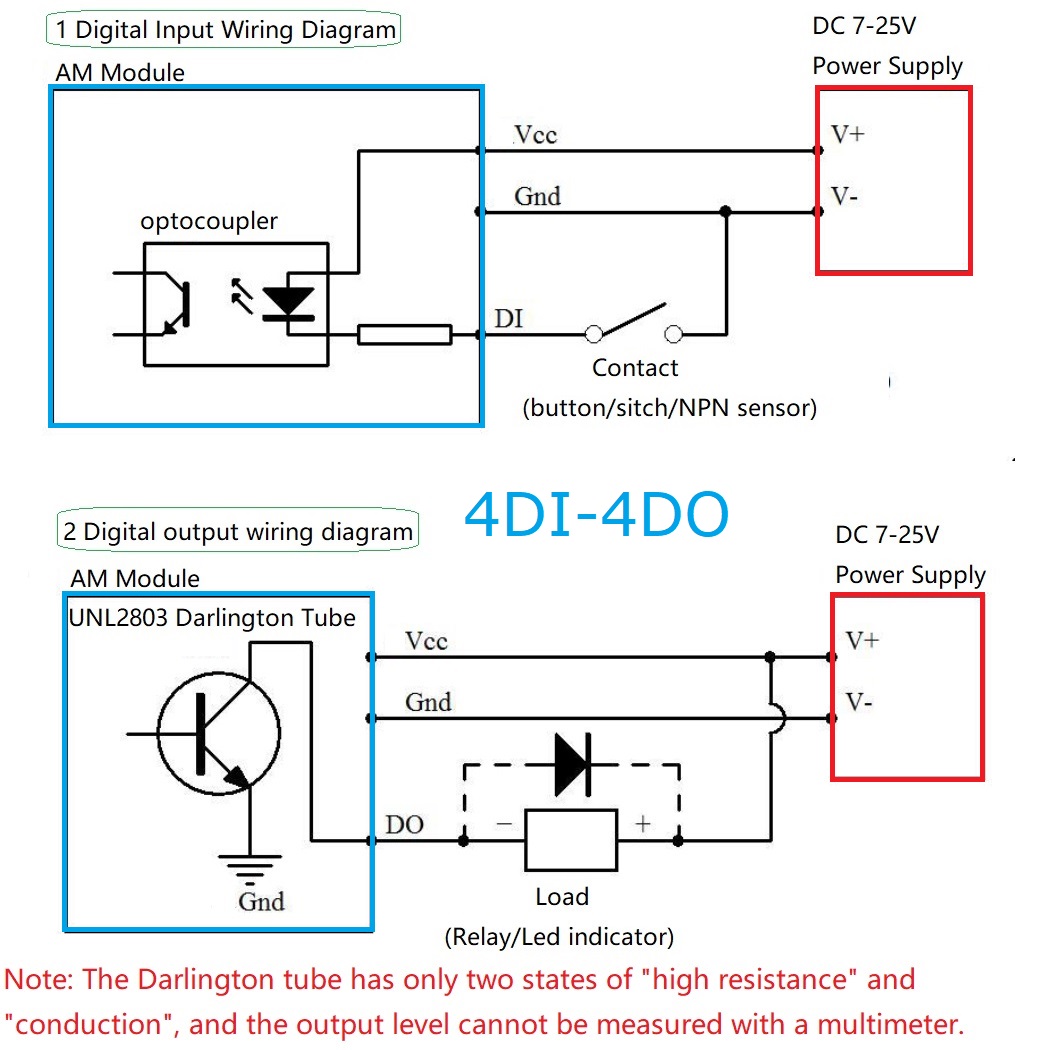

1 デジタル入力配線図
2 デジタル出力配線図
注: ダーリントン管には 2 つの状態しかありません。

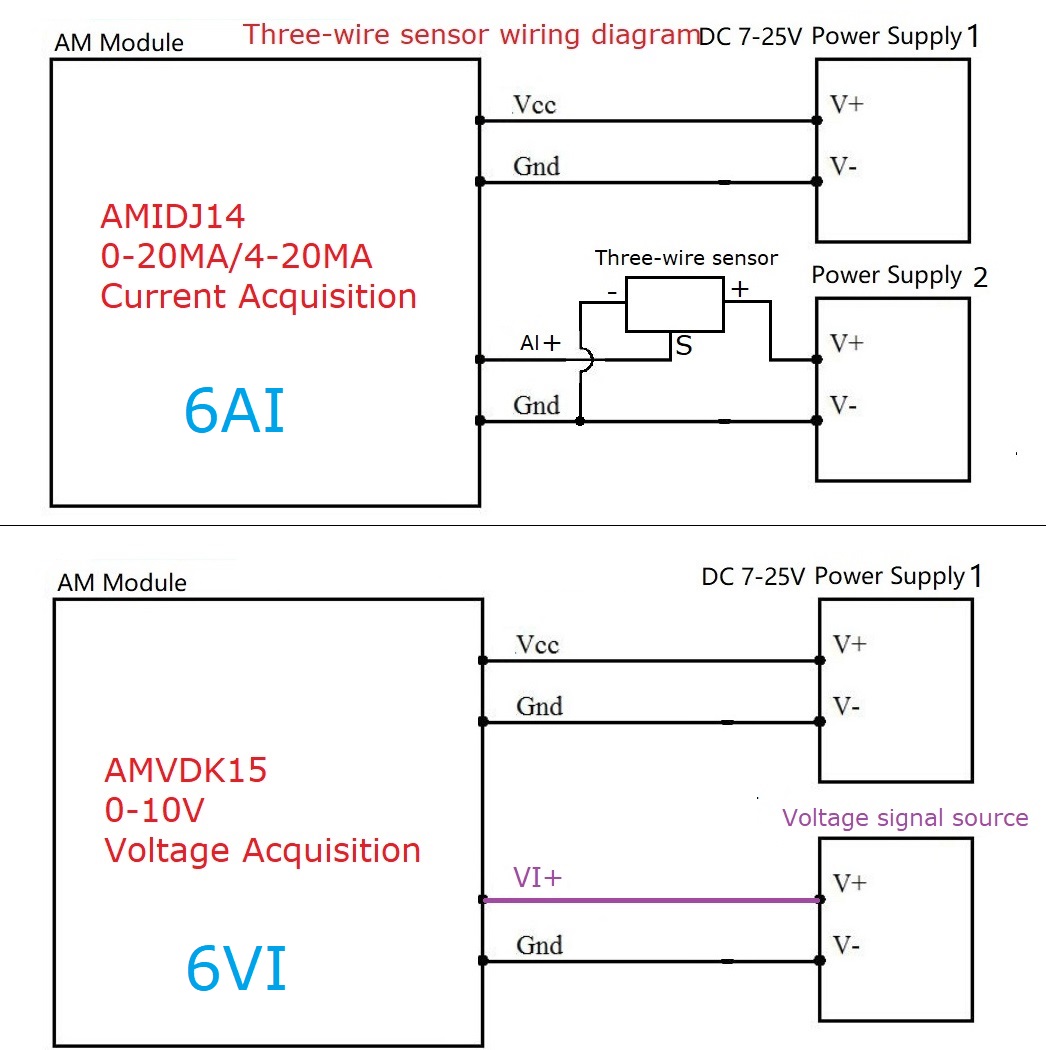

3 3 線式電流センサーの配線図:
自動カーテン制御
1 デジタル入力配線図
2 デジタル出力配線図
注: ダーリントン管には 2 つの状態しかありません。
3 3 線式電流センサーの配線図:
