Maxgeek プログラマブル DC SepEx コントローラ 1244-6661 80V 600A コントローラ Curtis

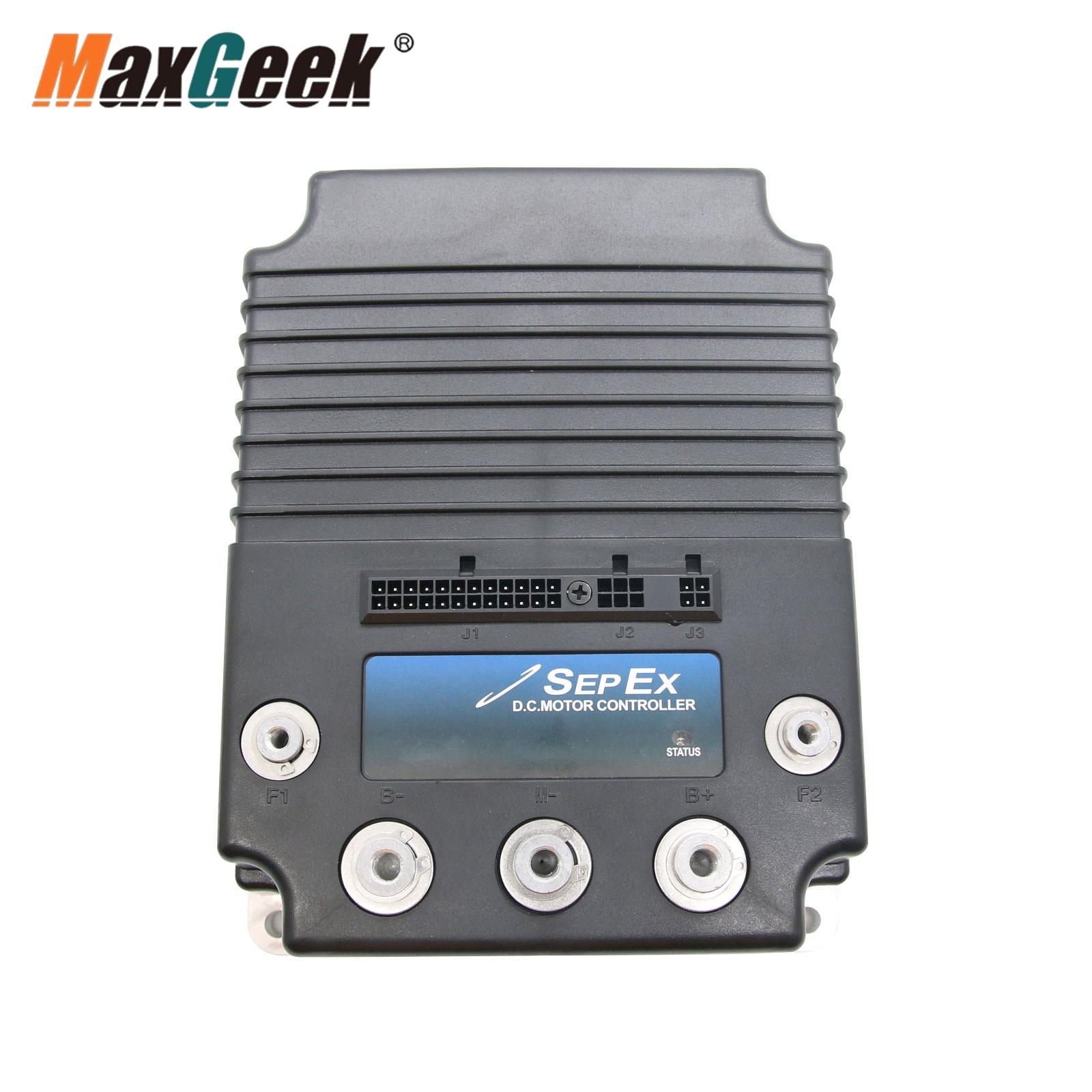

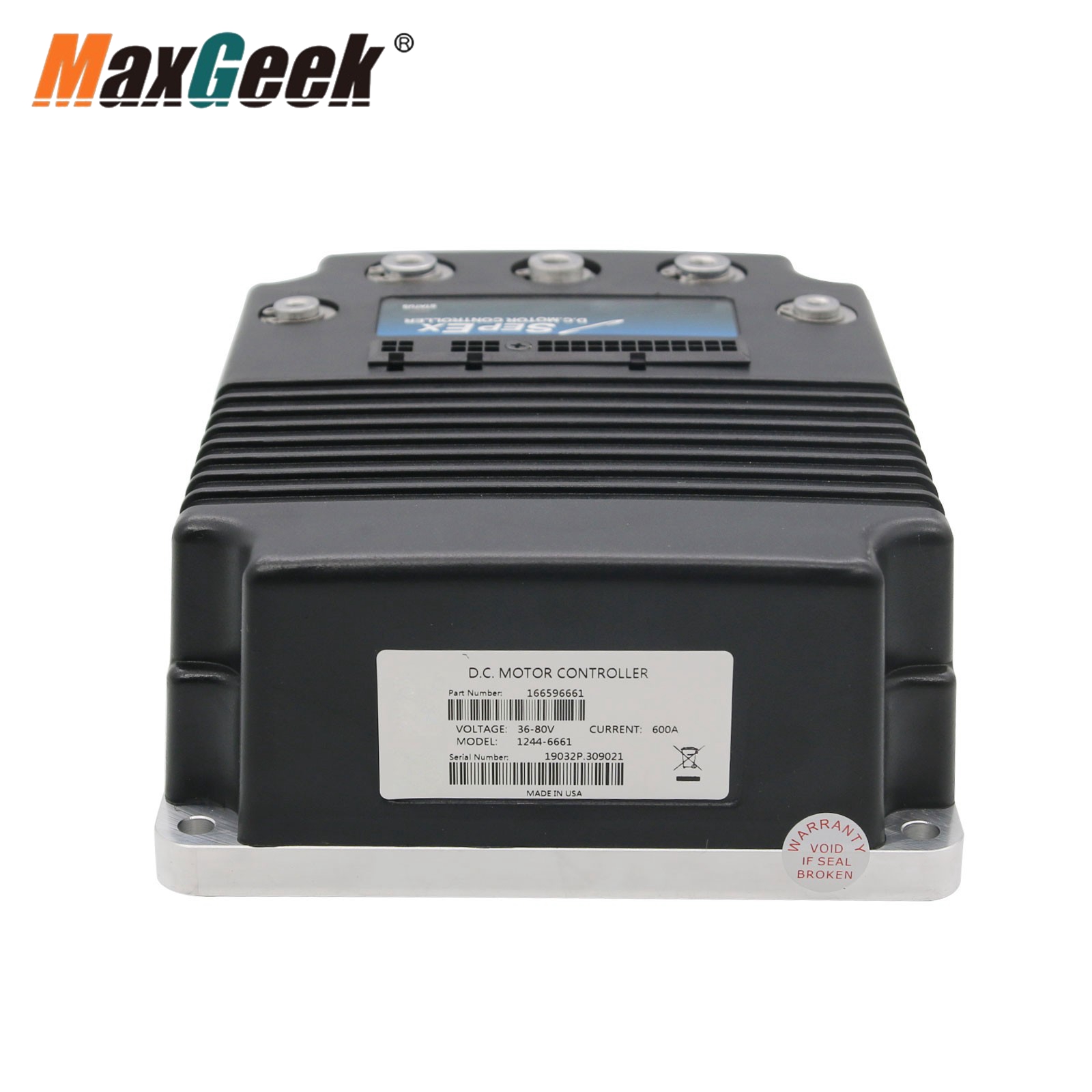

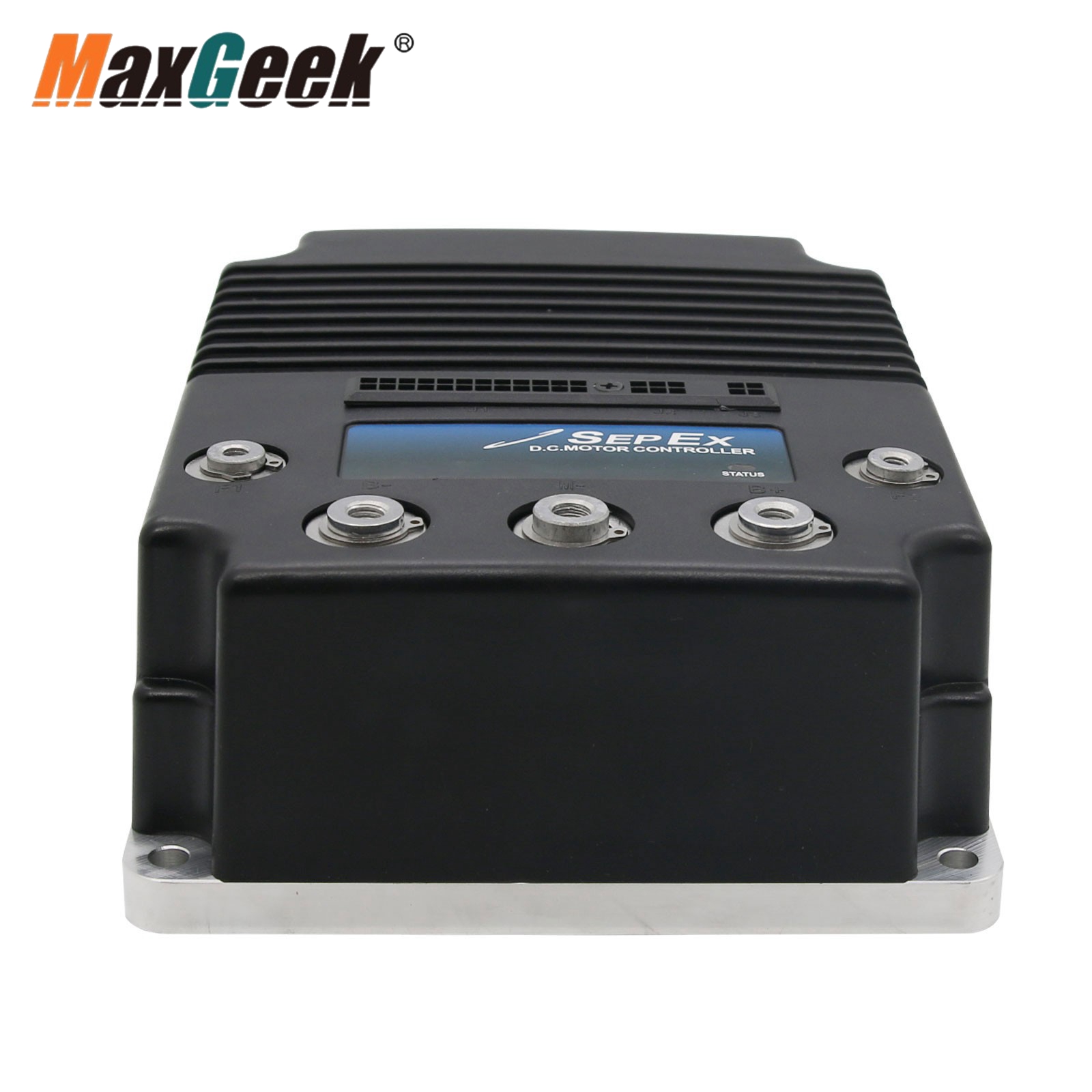

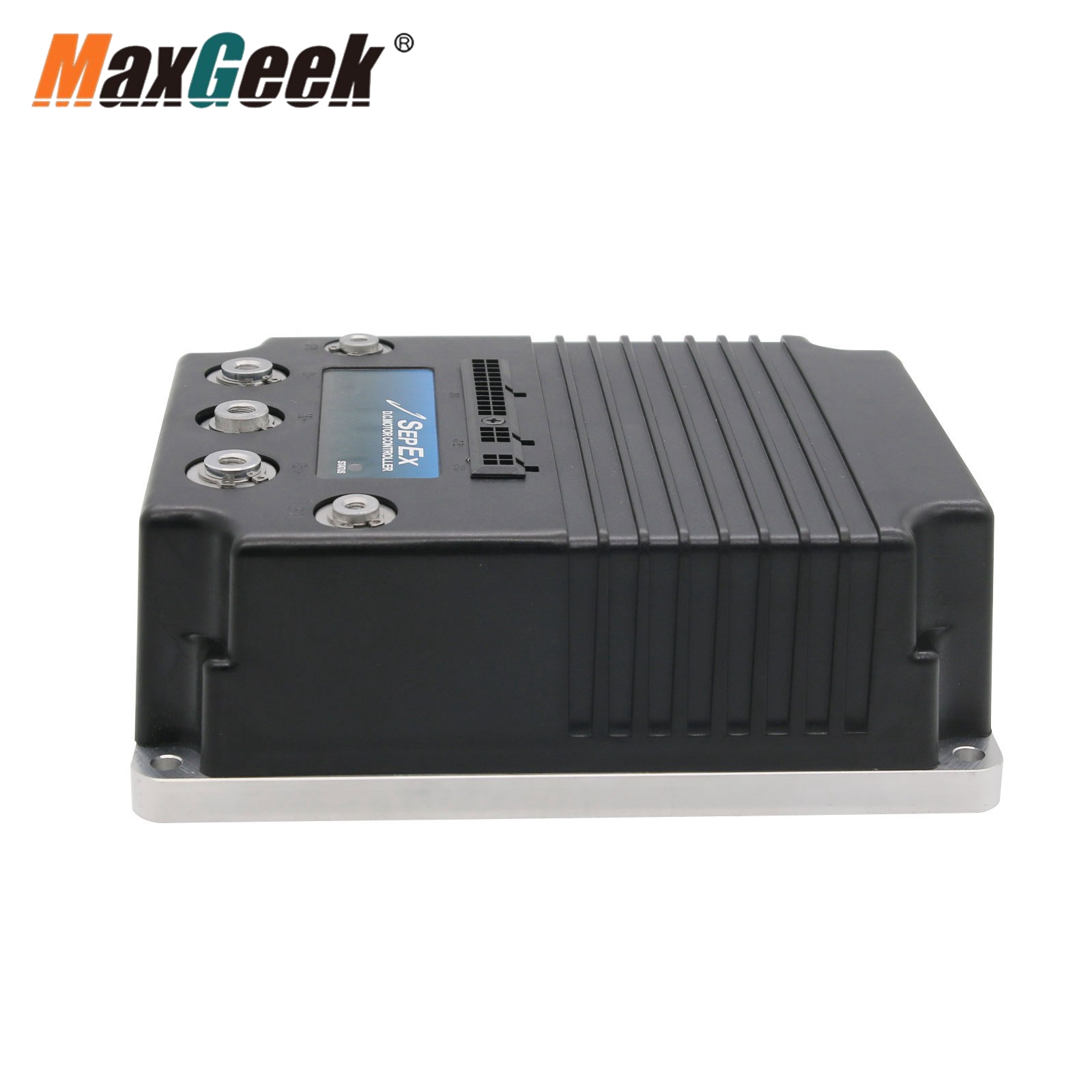

Maxgeek プログラマブル DC SepEx コントローラ 1244-6661 80V 600A コントローラ Curtis

製品説明：

- Curtis 1244 マルチモード コントローラは、さまざまなマテリアル ハンドリング車両で使用するために設計された別励式モータ速度コントローラです。これらのプログラマブル コントローラーは、取り付けが簡単で、効率的で、コスト効率に優れています。一般的な用途には、ローリフト、スタッカー、フォーク リフト、リーチ トラック、人員輸送車、カウンターバランス トラック、オーダー ピッカー、ブーム トラック、その他の産業用車両が含まれます。

- 1244 マルチモード コントローラーは、モーター速度とトルクのスムーズで静かなコスト効率の高い制御を提供します。 4 象限のフルブリッジ界磁巻線制御段は、2 象限のハーフブリッジ電機子電力段と組み合わされて、追加のリレーやコンタクタを使用せずにソリッド ステート モータの逆転と回生制動電力を提供します。 1244 コントローラは、CAN バス通信システムと互換性があるように指定することもできます。

- 1253 コントローラは、オリジナルの 1313-4331 ハンドヘルド プログラマまたは 1314 PC プログラミング ステーションを通じて完全にプログラム可能です。プログラミング デバイスは、構成の柔軟性に加えて、診断機能とテスト機能を提供します。

- Curtis 1244-6661 SepEx コントローラは、頑丈な電気自動車アプリケーション向けに設計されており、80V DC 電力駆動システムに広く適用されています。

主な特徴:

- カーチスモデル: 1244-6661

- 公称バッテリー電圧 (ボルト): 80V (72V デフォルト設定)

- アマチュア電流制限 (アンペア): 600

- アマチュア 1 分間定格電流 (アンペア): 600

- アマチュア 1 時間電流定格 (アンペア): 140

- フィールド 2 分間定格電流 (アンペア): 50

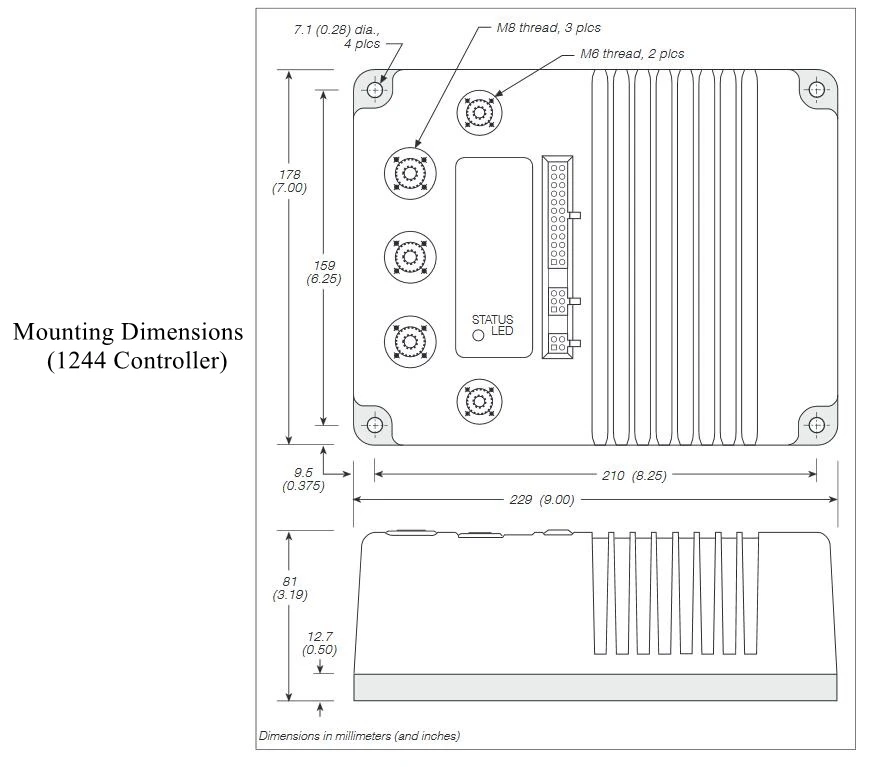

- 寸法: L229xW178xH81 mm

- 正味重量: 3.9 kg

仕様:

- PWM動作周波数：16kHz

- ヒートシンクへの電気絶縁 (最小): 500 VAC

- KSI 入力電流 (コンタクタが動作していない場合): プログラマなしで 160 mA。 200mA（プログラマー付き）

- ロジック入力電圧:

- ロジック入力電流: 10 mA

- 動作周囲温度範囲: -40°C ～ 50°C

- ヒートシンクの過熱カットバック: 85°C

- ヒートシンクのアンダー温度カットバック: -25°C

- パッケージ環境定格: IP64/IP67

特徴は次のとおりです。

- フルブリッジフィールドおよびハーフブリッジアーマチュアパワーMOSFET設計により、無限可変の前進、後進、ドライブ、およびブレーキ制御を提供します。サイレント高周波動作、高効率、無限可変のフォワード、リバース、ドライブ、およびブレーキ制御、サイレント高周波動作、高効率

- 回生ブレーキにより、1 回のバッテリー充電でより長時間の動作が可能になり、モーター ブラシの摩耗とモーターの加熱が軽減されます。

- 1313-4331 ハンドヘルド プログラマまたは 1314 PC プログラミング ステーションによるプログラム可能性

- プログラマーと内部ステータス LED による完全な診断

- 2 つの障害出力により、リモートに取り付けられたディスプレイに診断が提供されます

- 継続的なアーマチュア電流制御により、アーク放電とブラシの摩耗を軽減します

- どちらの方向からスロットルを下げても自動ブレーキ。これにより圧縮ブレーキの感触が得られ、オペレーターが手を離した状態で自動的にブレーキを開始することで安全性が向上します。

- 減速率、負荷補償、および抑制機能により、下り坂の暴走状態を防ぎます。速度は水平面値の約20%以内に制御されます

- マルチモードにより、ユーザーが選択可能な 4 つの車両操作パーソナリティが可能になります

- 個々の個別励起モーターの特性に合わせてプログラム可能

- EEC 障害検出要件を満たすかそれを超えています

- 車両の最高速度は各モードで制御および制限されます

- モーター電流の線形温度および不足電圧カットバック。いかなる熱条件下でも突然電力が失われることはありません

- ハイペダル無効化 (HPD) および静的オフ復帰 (SRO) インターロックにより、始動時の車両の暴走を防止します。

- 各モードでクリープ速度を0%から25%まで調整可能

- マイクロプロセッサの電源投入時セルフテストによる動作中の継続的な診断

- 内部および外部のウォッチドッグ回路により、ソフトウェアの適切な動作が保証されます。

- プログラマブルコイルドライバにより、コンタクタのプルイン電圧と保持電圧を調整可能

- アワーメーターイネーブル出力は、コントローラーがモーター電流を供給しているときは常にアクティブになります。

- オプションの電磁ブレーキドライバーにより、電磁ブレーキまたはその他の同様の機能を自動制御できます。

- オプションのリバース信号ドライバーは、車両がリバースで運転中またはブレーキをかけているときに低い信号を提供します。

- オプションの補助ドライバは、補助接触器または他の同様の機能に電力を供給するための低信号を提供します

- ドライバー出力は短絡保護されており、内蔵コイルスパイク保護を提供します

- コントローラーはプログラム可能で、モーター速度、印加モーター電圧、またはモータートルクのスロットル制御を提供します。

- CANバス互換性を設定可能

パッケージリスト:

- 1 x DC SepEx コントローラー 1244-6661 CURTIS

- 1 x ユーザーマニュアル

CURTIS 1244 SepEx コントローラー マニュアル

CURTIS 1313-4331 ハンドヘルドプログラマ
