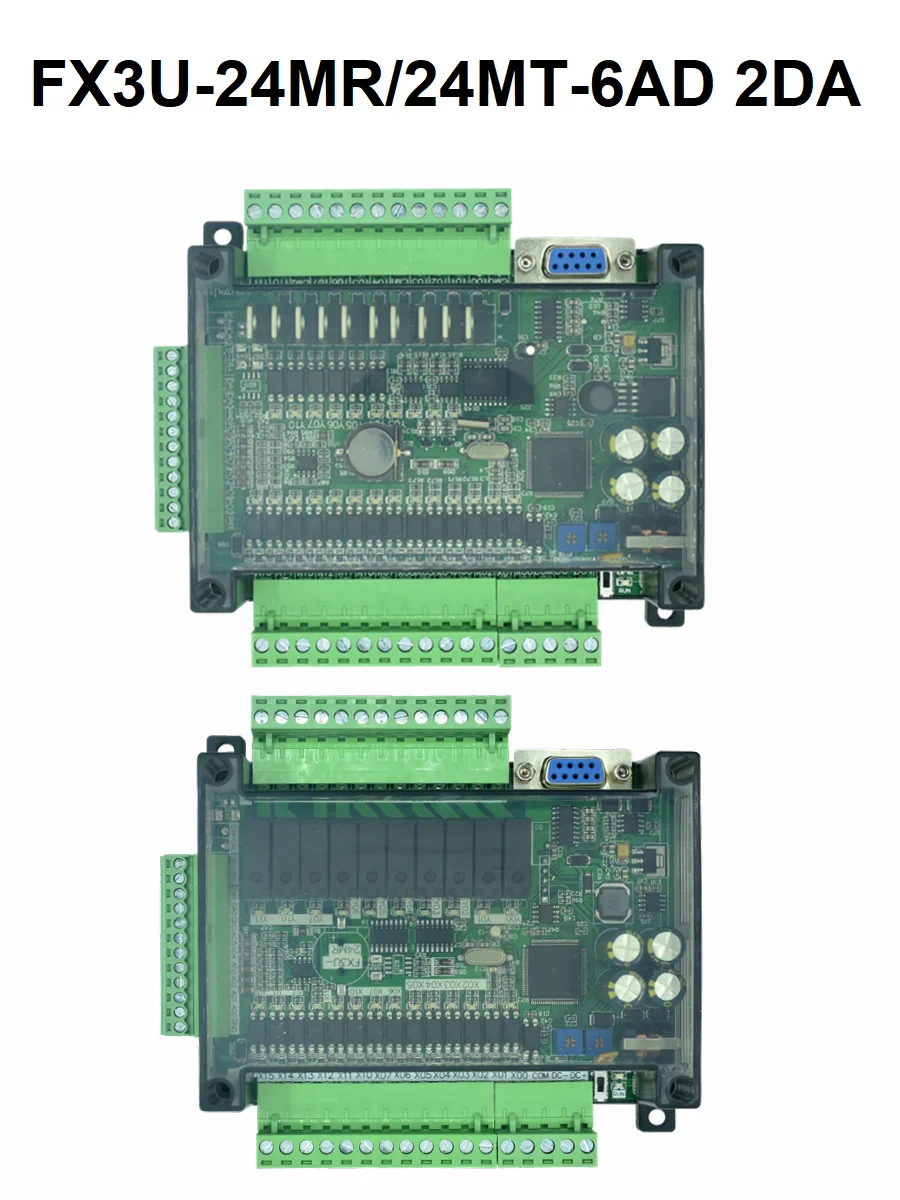

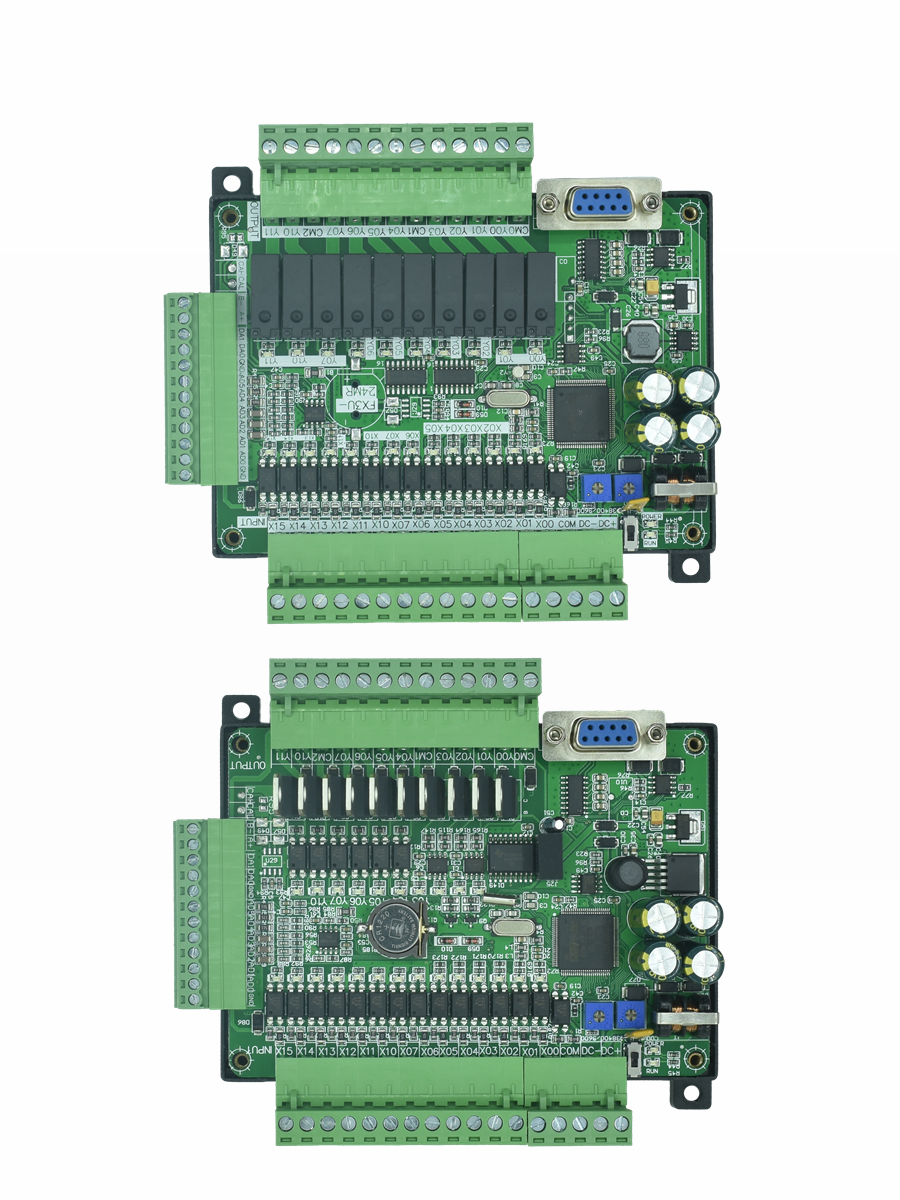

PLC 産業用制御ボード FX3U-24MR/24MT 6AD 2DA ベースシェル付き高速アナログプログラマブルコントローラ 485 RTC DC24V

製品：FX3U-24MR

電源：DC24V(1A)

メモリ容量:8,000歩。

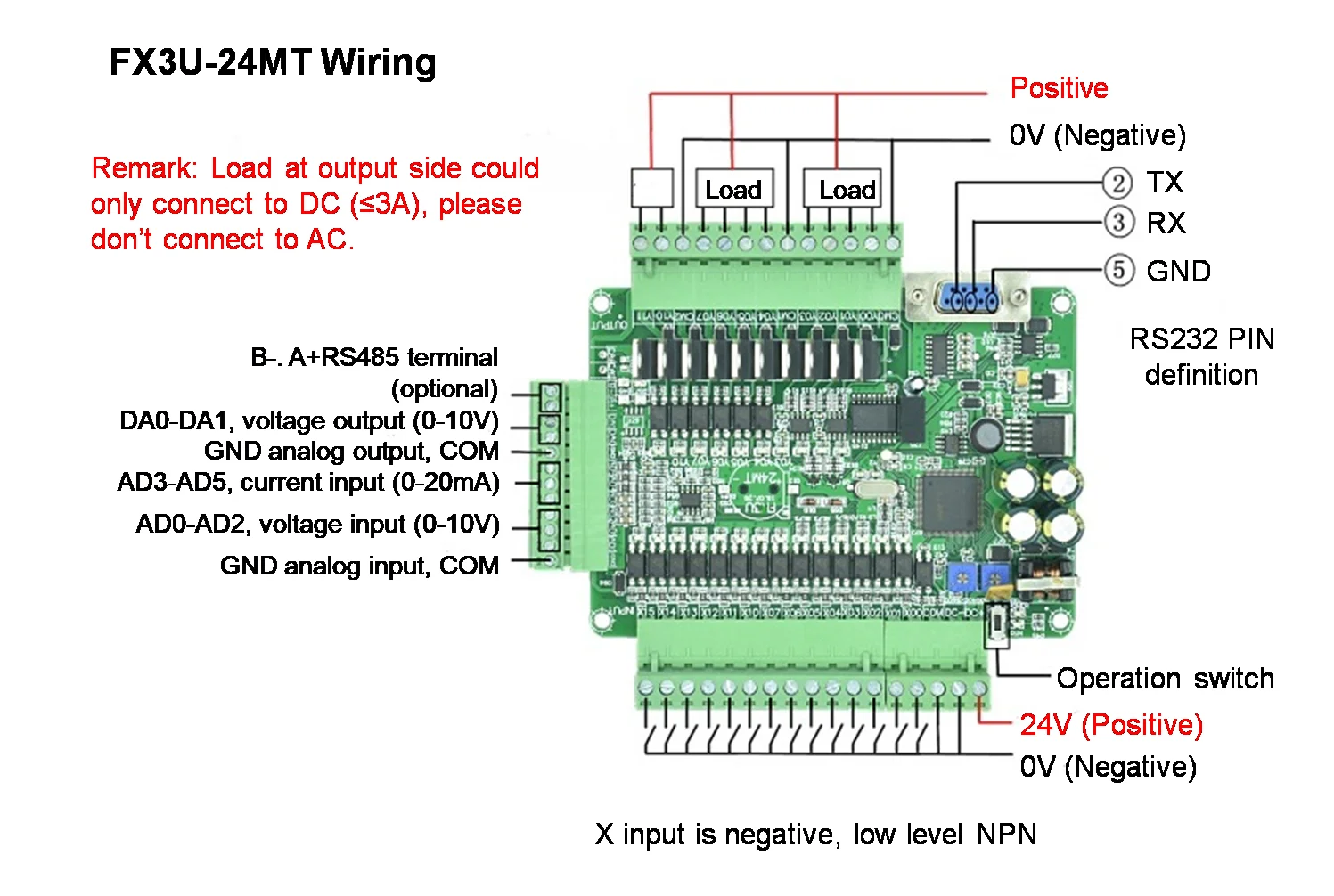

通信端末：RS232、RS485 (オプション)

入力点 X:X0～X15、DC0V入力、ローレベル使用可能。 X0～X5高速入力端子(12kHz)

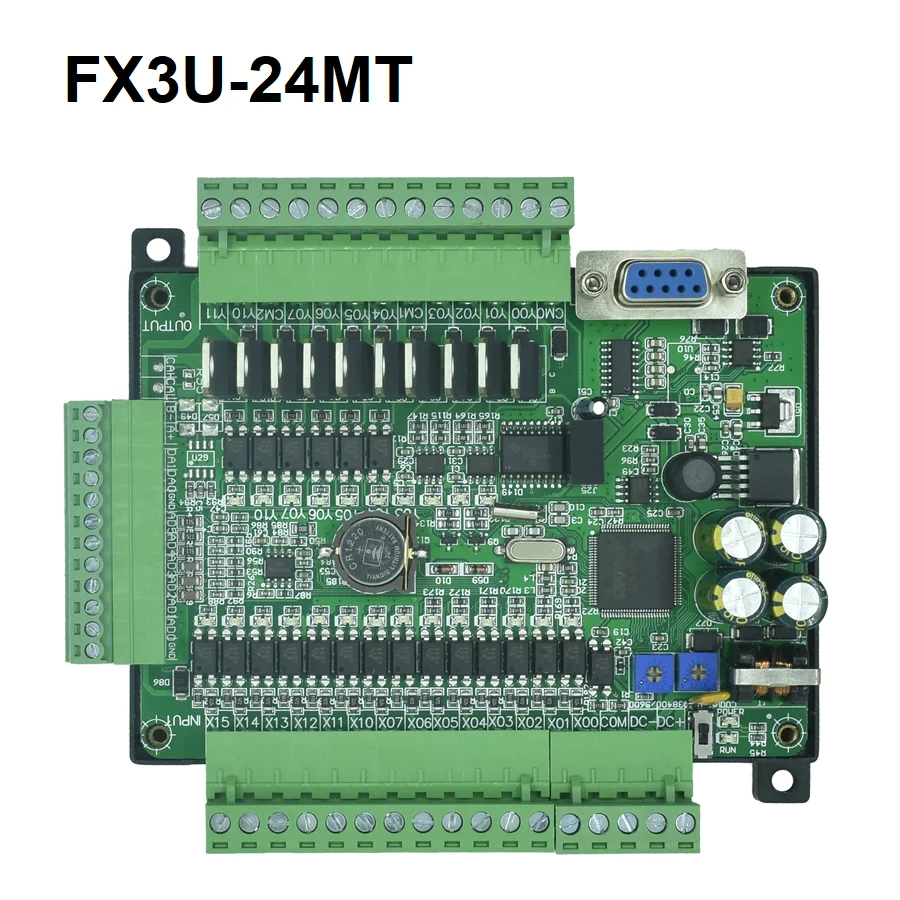

FX3U-24MTの出力点数：Y0-Y11 トランジスタ出力。 Y0-Y3 100Kパルス出力。 Y0-Y3を高負荷に接続する場合は、逆方向ダイオードを追加する必要があります。 Y4-Y11 は高負荷に直接接続できます。長時間作業の場合、電流は3A以下です。

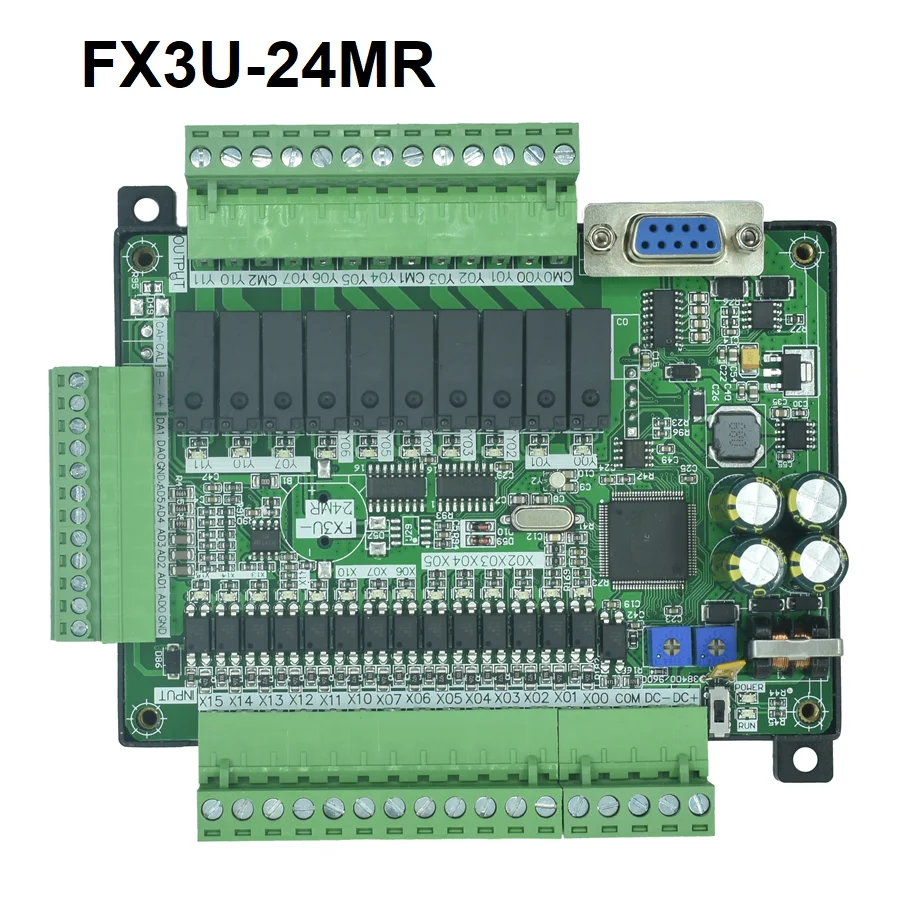

FX3U-24MR出力点数：Y0-Y11 リレー出力。 AC コンタクタ、中間リレー、バルブを制御できます。 (5A)

アナログ入力:6AD、12BIT、AD0-AD2 電圧入力 (0-10V)、AD3-AD5 電流入力 (0-20mA)、読み取りアナログ M0-M3071、パワーダウン ストレージ範囲 M0-M1023

ステップポイントS:S0-1023、パワーダウンストレージ範囲 S0-1023

100ミリ秒タイマー:T0 ～ T199、累積パワーダウン ストレージ T184 ～ T199

10ミリ秒タイマー:T200～T249、累積パワーダウンストレージ T246～T249

1ミリ秒時:T250～T383、累積T250～T255

16ビットカウンター:C0-C199、ストレージ C0-C199 の電源を切る

32ビットカウンター:C200～C219、ストレージC220～C234の電源を切る

32BIT高速カウンター:C235-C255; C235～C240単相カウンタ非2倍、C241～C246単相カウンタ2C、C247～C249二相カウンタ非2倍、C250～C252二相カウンタ2C、C253～C255二相カウンタ4C

レジスタ D:D0-D7999、ストレージ D0-D7999 の電源を切る

間接アドレスポイント:V0～7、Z0～7

サブプログラムスキップ:P0-63

私は中断します：X0-5、外部割り込み、タイマ割り込み、カウンタ割り込み

特別なコンポーネント:M8000 NC動作時、M8002パワーオンパルス、M8011 10Msパルス、M8012 100Msパルス

サイズ：125*116*50mm (ガイドまたはネジ取り付け)
