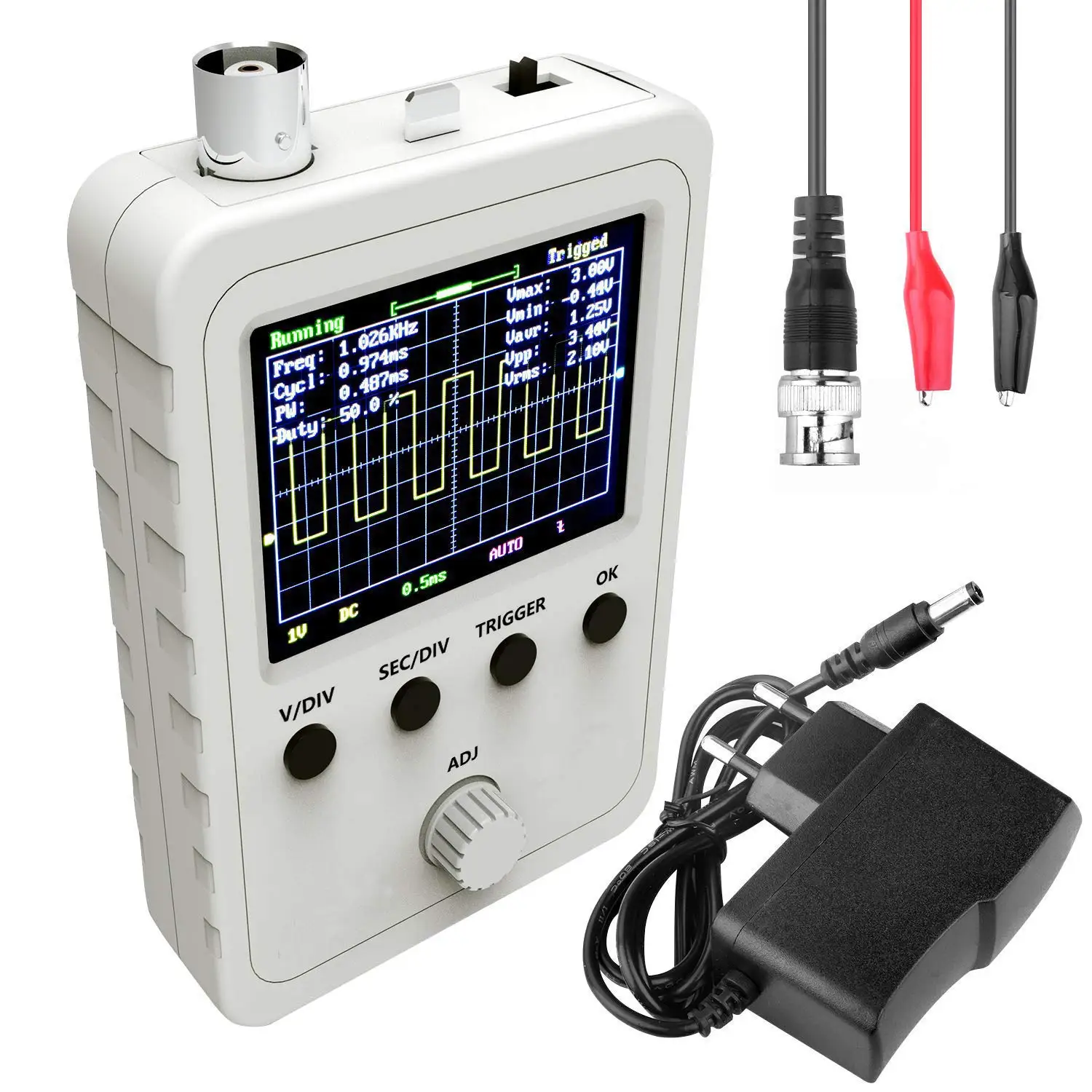

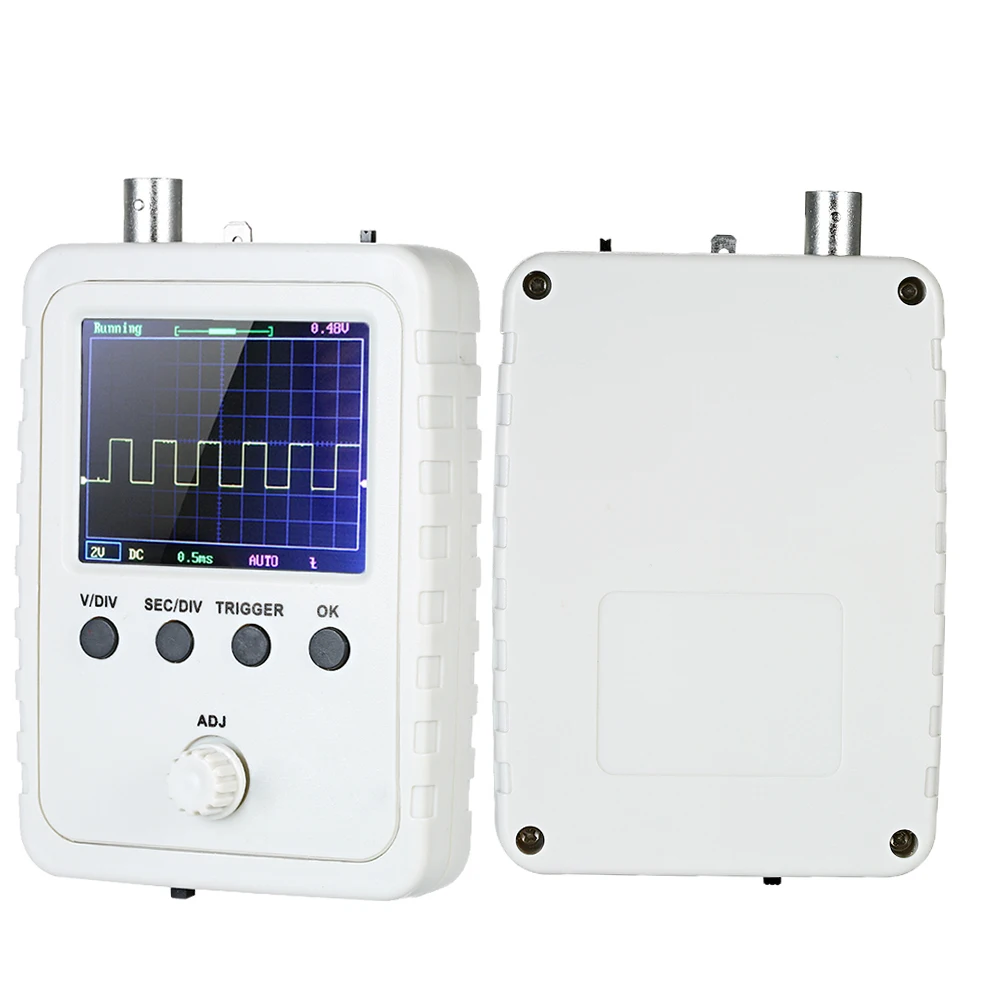

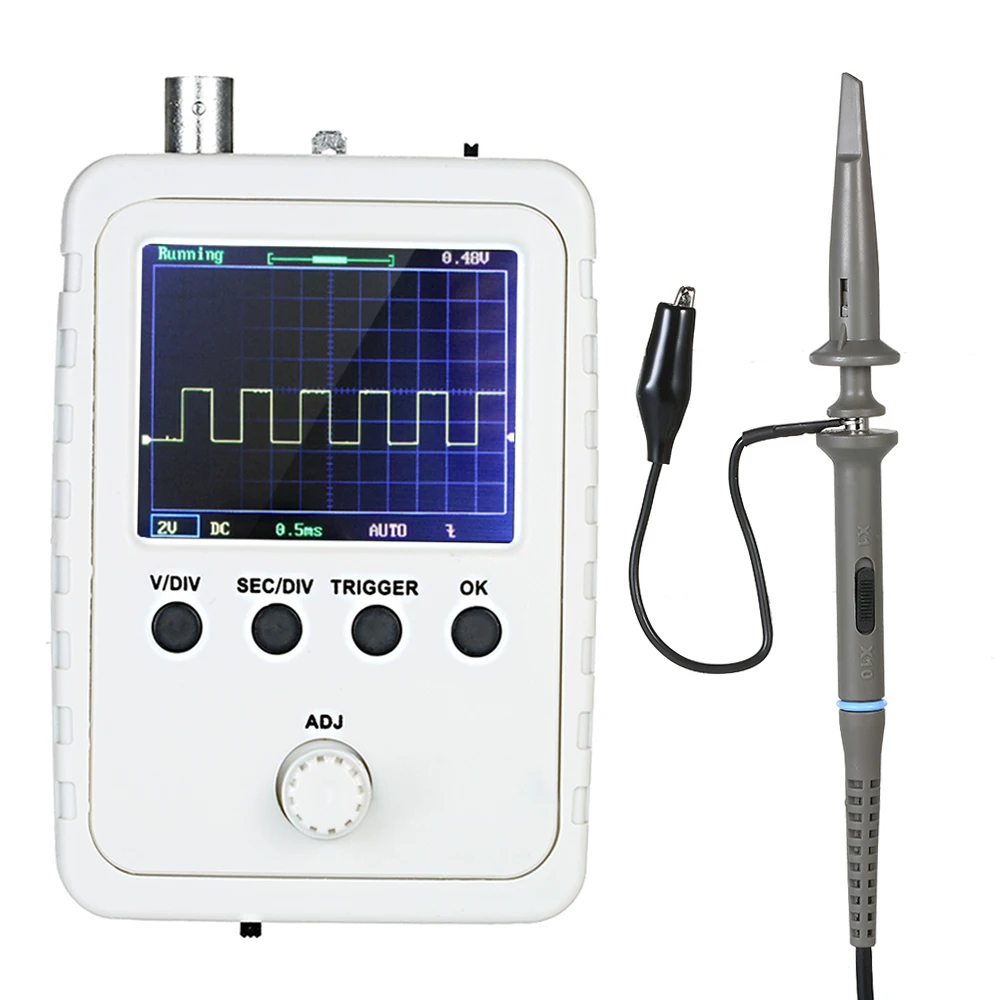

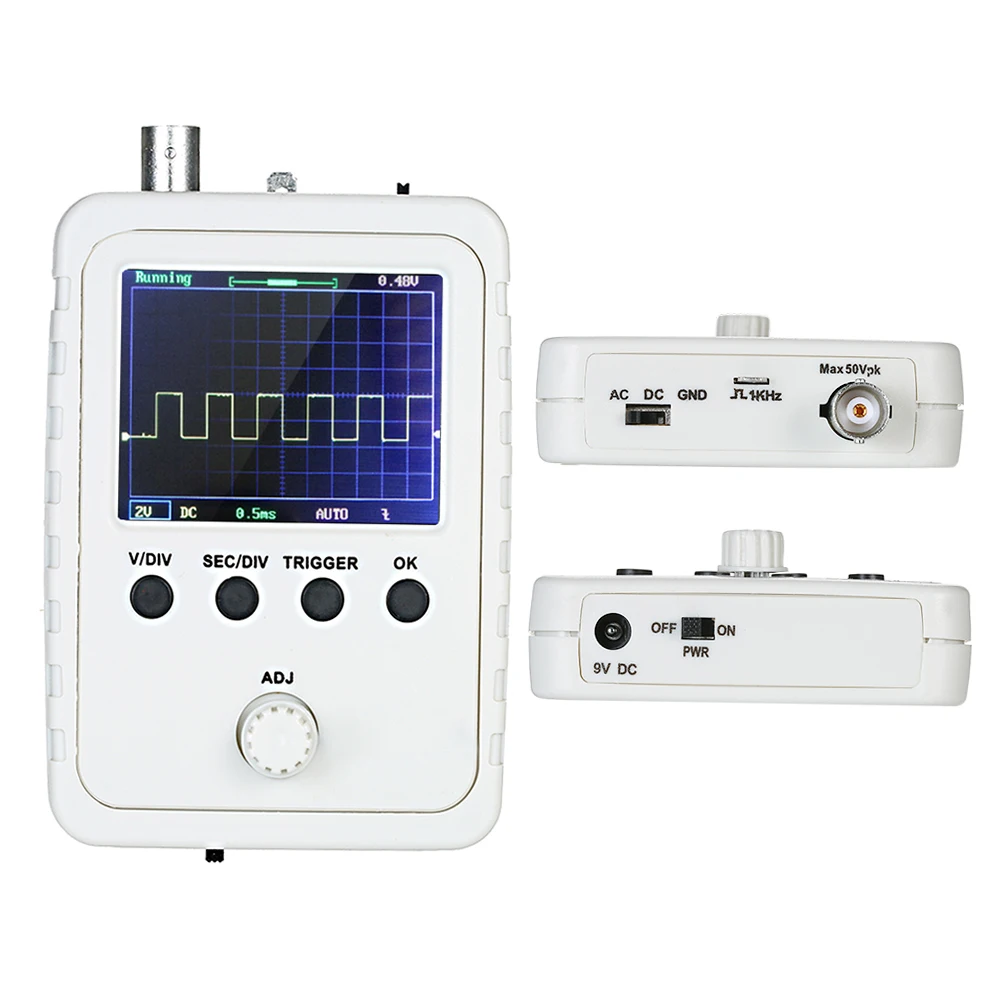

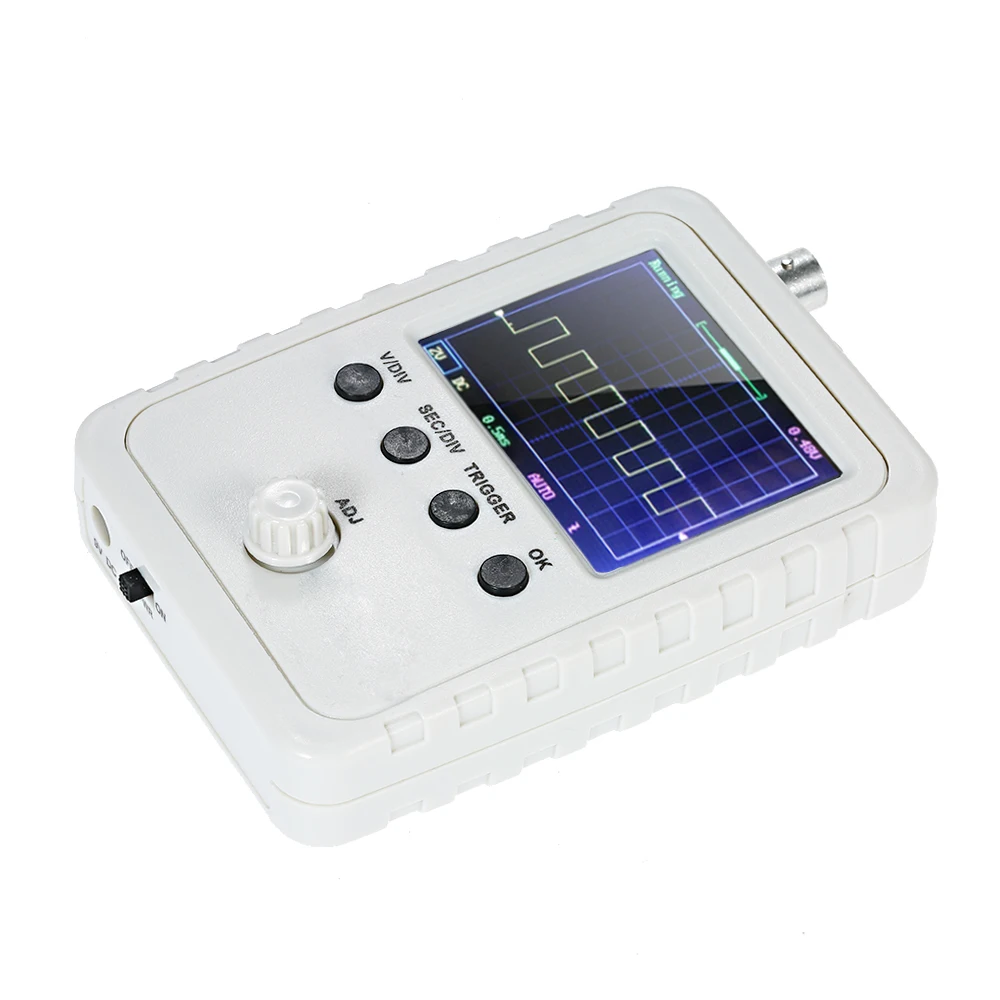

最新の 2.4 インチ TFT デジタル オシロスコープ キット、0 ～ 200KHz 帯域幅、1M サンプリング レート、電源および BNC クリップ ケーブル プローブ付き

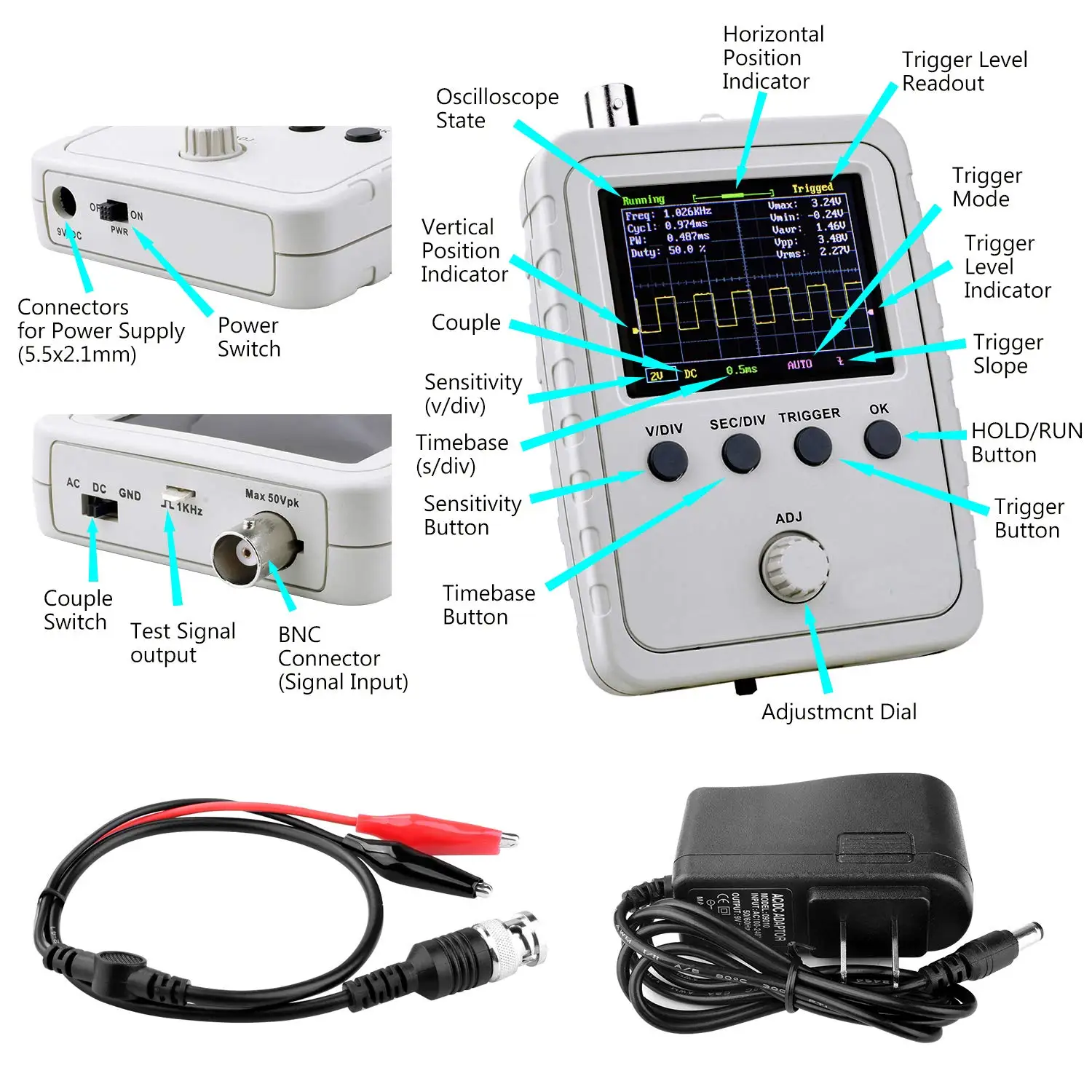

このデジタル オシロスコープは、DSO138 と同様の帯域幅を備えていますが、構造、メカニズム、および操作において大幅な改良が施されています。高感度、軽量で持ち運び可能なサイズ、2.4インチTFTスクリーンと保護ケースが特徴です。周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/仮想値などの波形パラメータを表示できます。

特徴：
ARM Cortex-M3プロセッサ（STM32F103C8）を採用し、2.4インチのカラーTFTディスプレイ画面を搭載
このキットをベースにしてミリボルト計やデータロガーなどに変更して二次開発に使用することも可能です。
説明書が付属しており、取り付けと操作が簡単です。

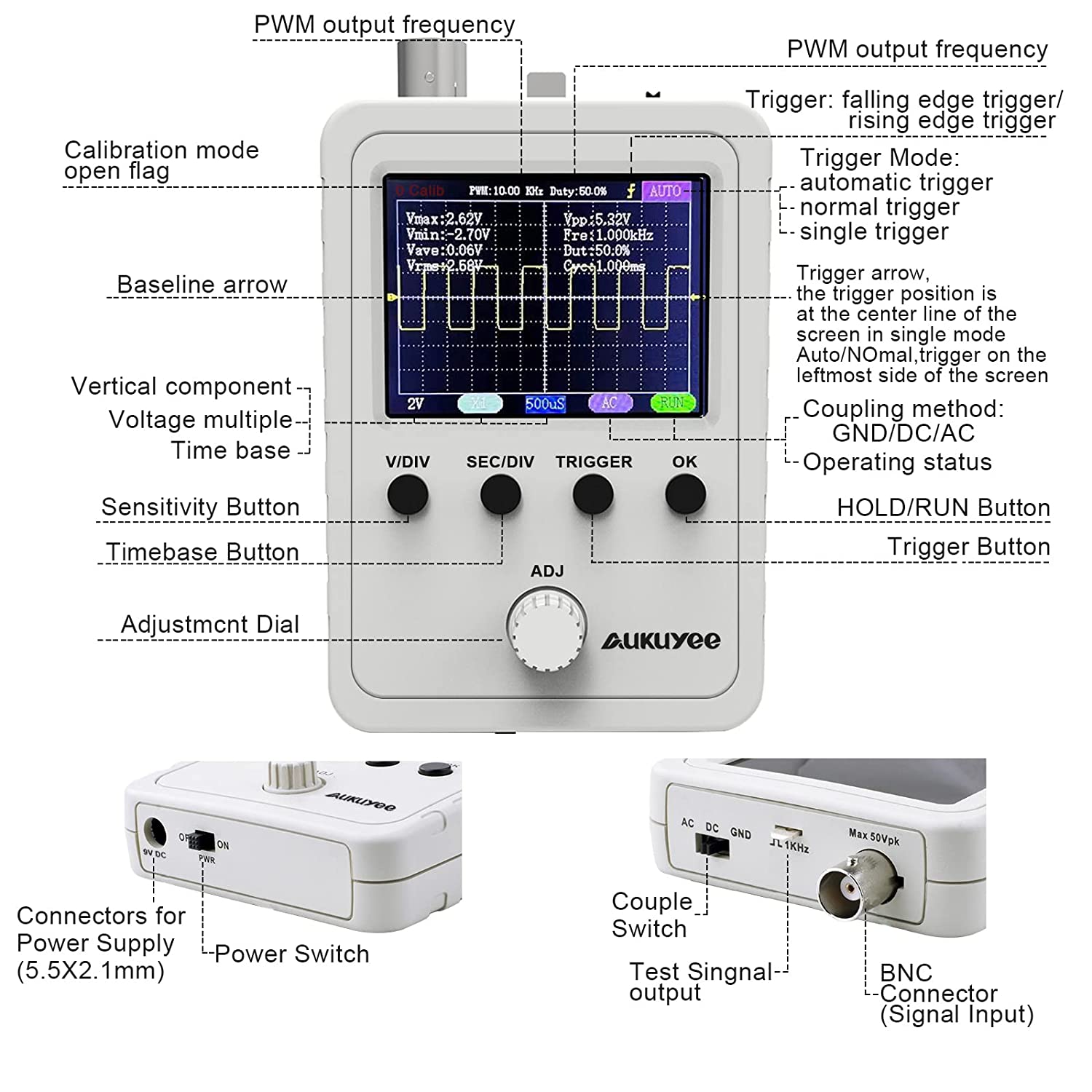

オート/ノーマル/シングルトリガーモードにより、瞬間波形を簡単にキャプチャできます。
利用可能な立ち上がりエッジまたは立ち下がりエッジトリガー。
トリガー前に観察可能な前の波形 (負の遅延)。
波形表示をいつでもフリーズさせることができます（HOLD機能）。

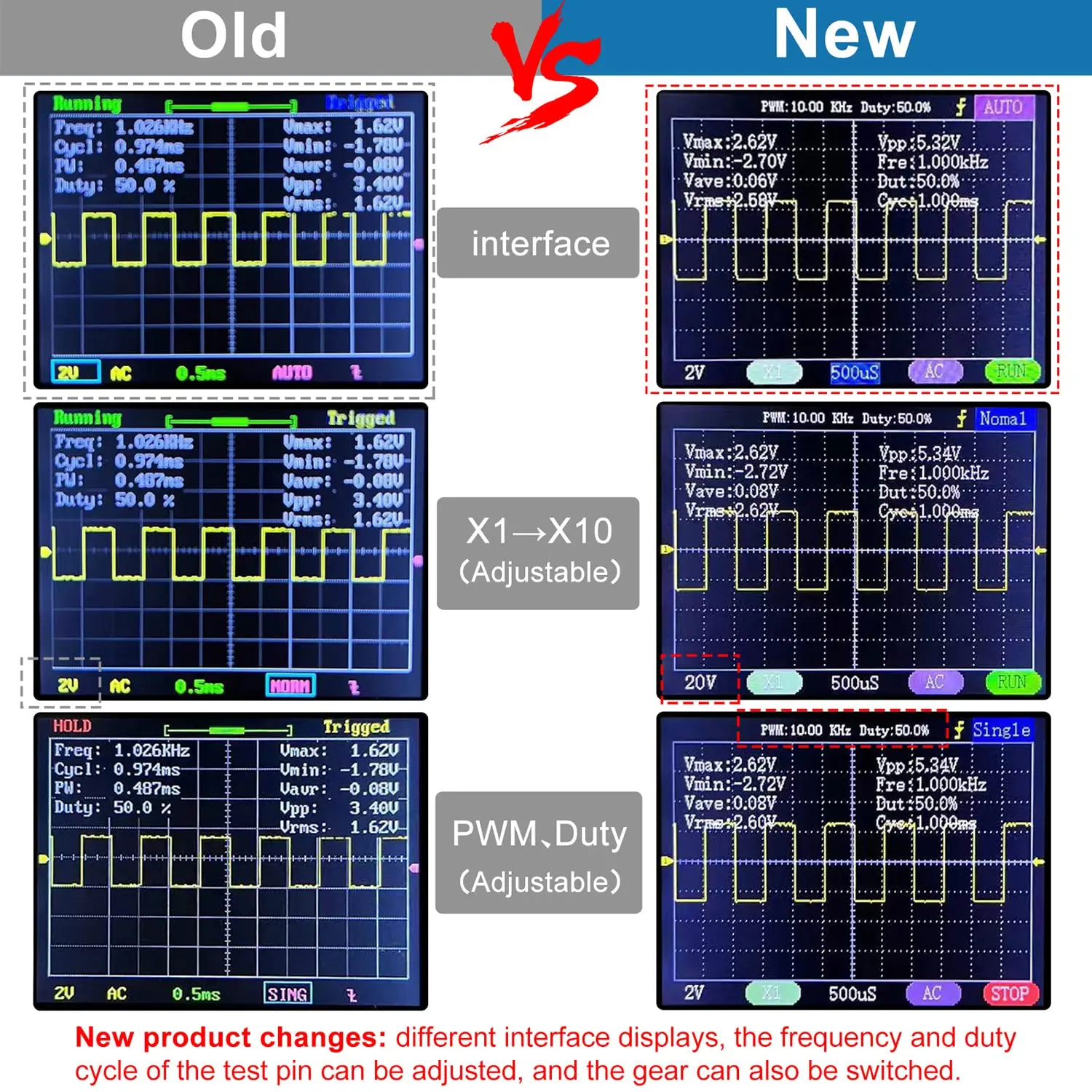

周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/仮想値を含む波形パラメータのデジタル表示。
波形保存機能：電源を切っても波形が消えません。
短絡および断線の検出: ユーザーがはんだ付けエラーを発見するのに役立ちます。
TFTコントローラー認識機能。
SMDははんだ付けされており、電子初心者に適しています。

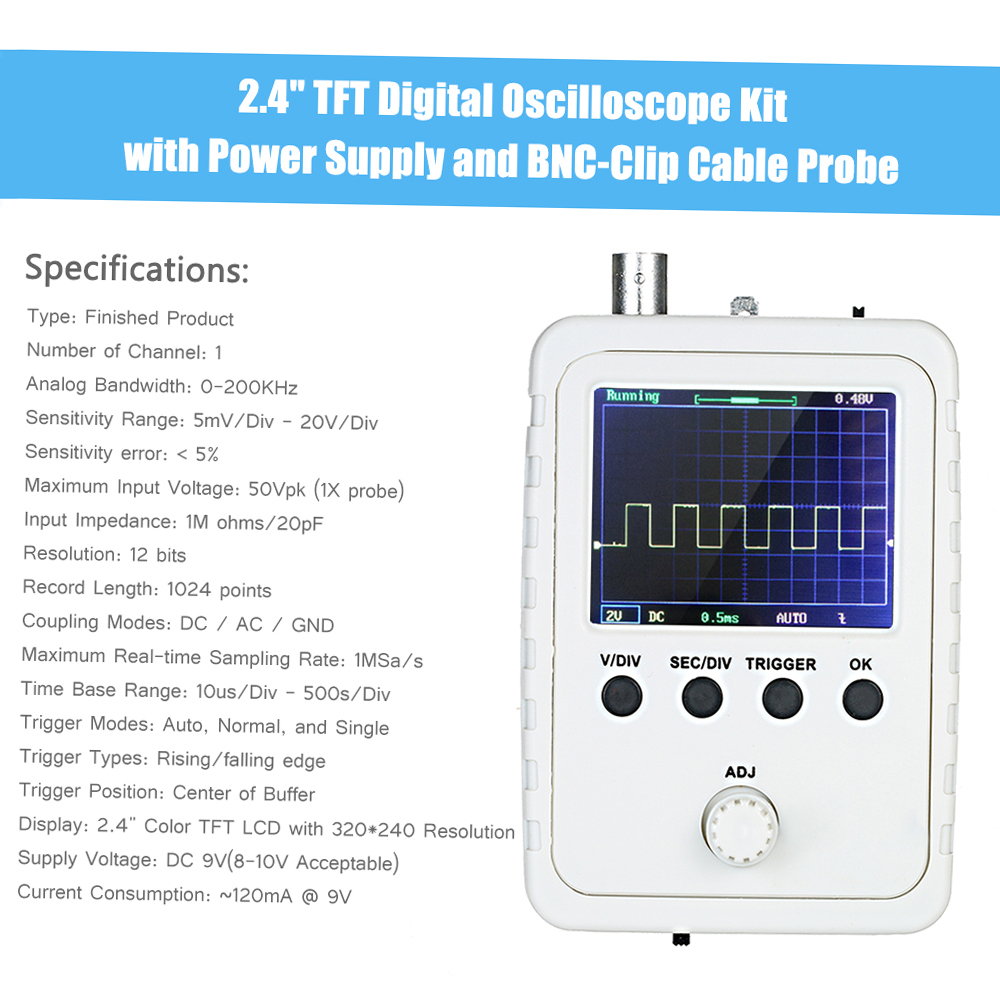

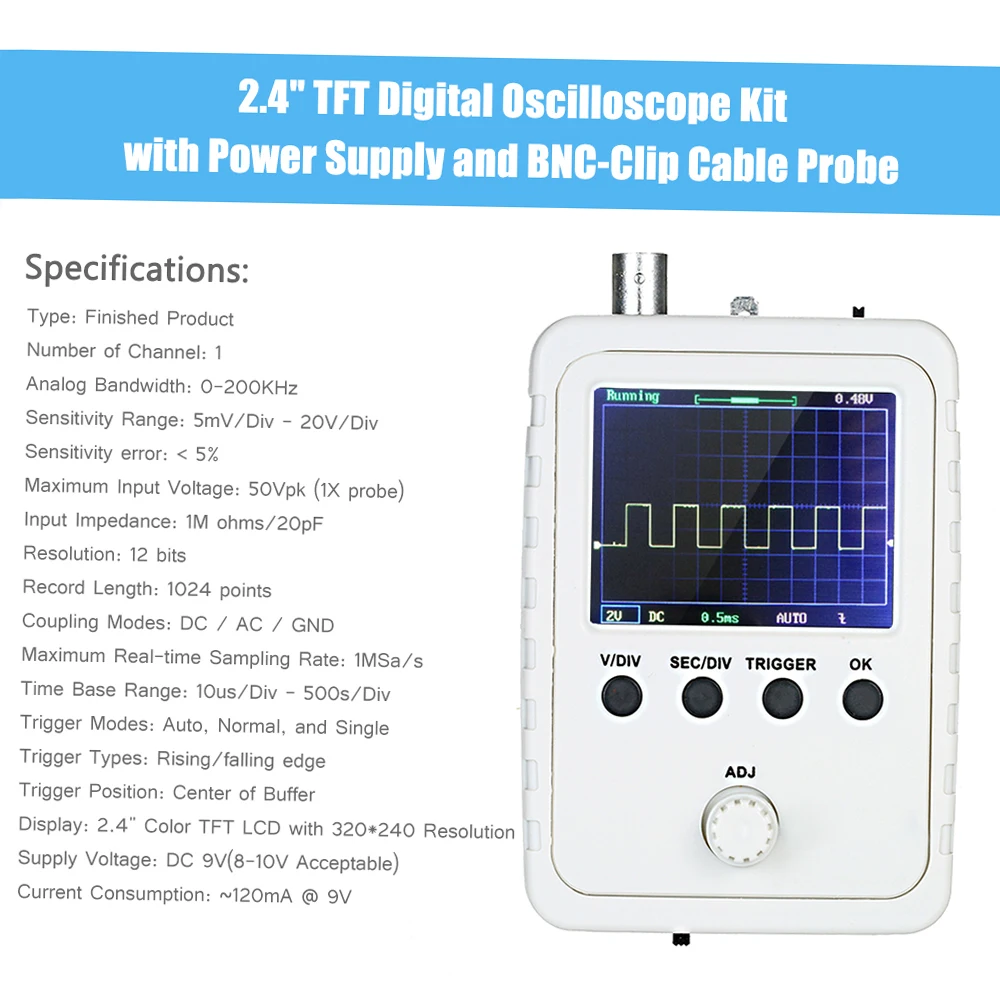

仕様:
タイプ: 完成品

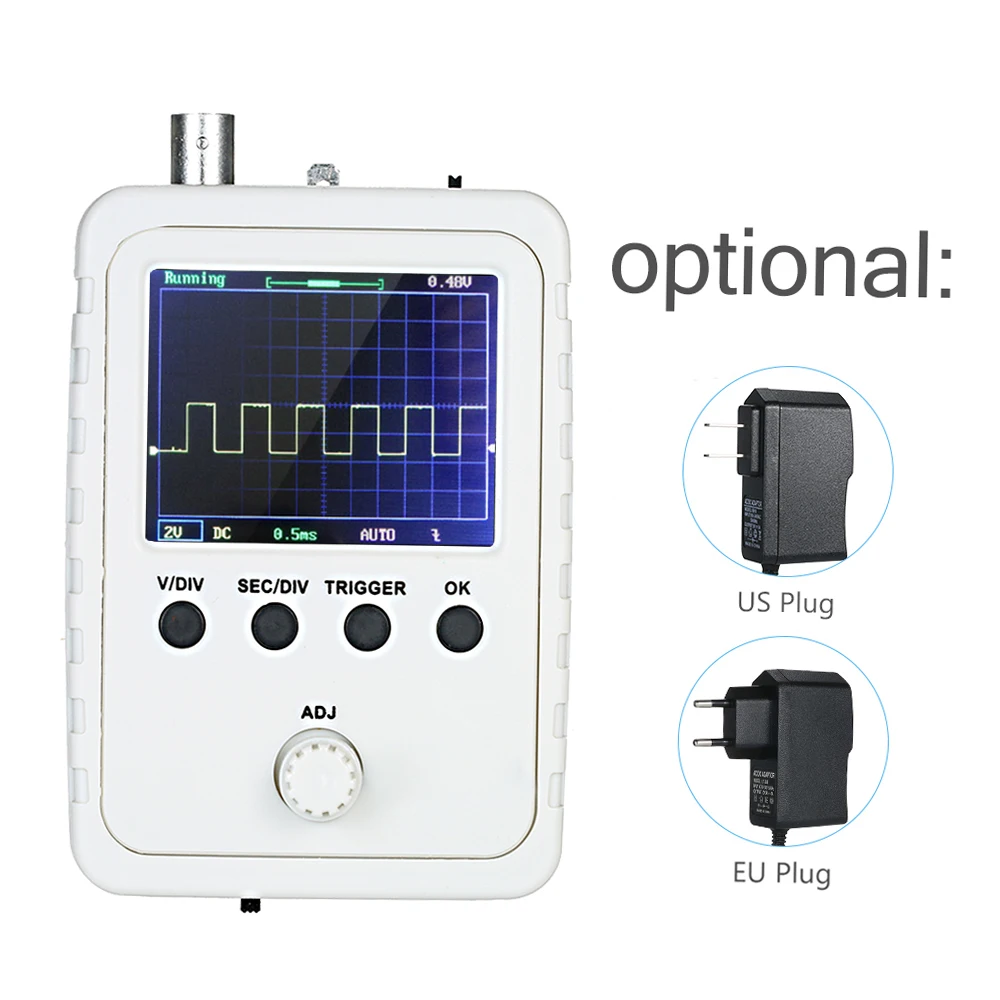

モデル: 米国/EU (オプション)
チャンネル数: 1
アナログ帯域幅: 0-200KHz
感度範囲: 5mV/Div ～ 20V/Div
感度エラー:
最大入力電圧: 50Vpk (1X プローブ)
入力インピーダンス：1Mオーム/20pF
解像度: 12ビット
レコード長: 1024 ポイント
結合モード: DC / AC / GND
最大リアルタイムサンプリングレート: 1MSa/s
タイムベース範囲: 10us/Div ～ 500s/Div
トリガーモード: オート、ノーマル、シングル
トリガータイプ: 立ち上がりエッジ/立ち下がりエッジ
トリガー位置: バッファーの中心
ディスプレイ: 2.4 インチ カラー TFT LCD、解像度 320*240
供給電圧: DC 9V (8-10V 許容可能)
消費電流: ~120mA @ 9V

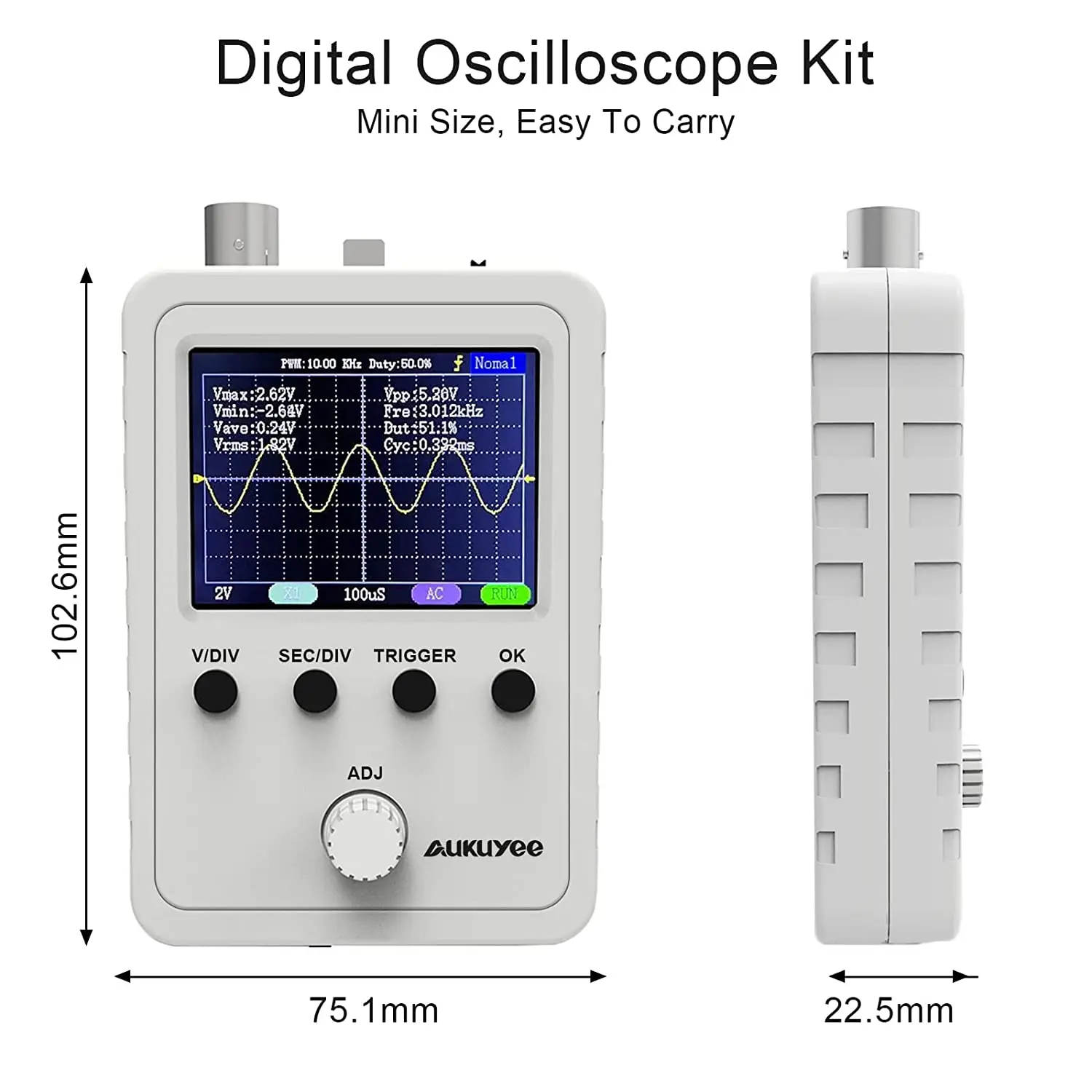

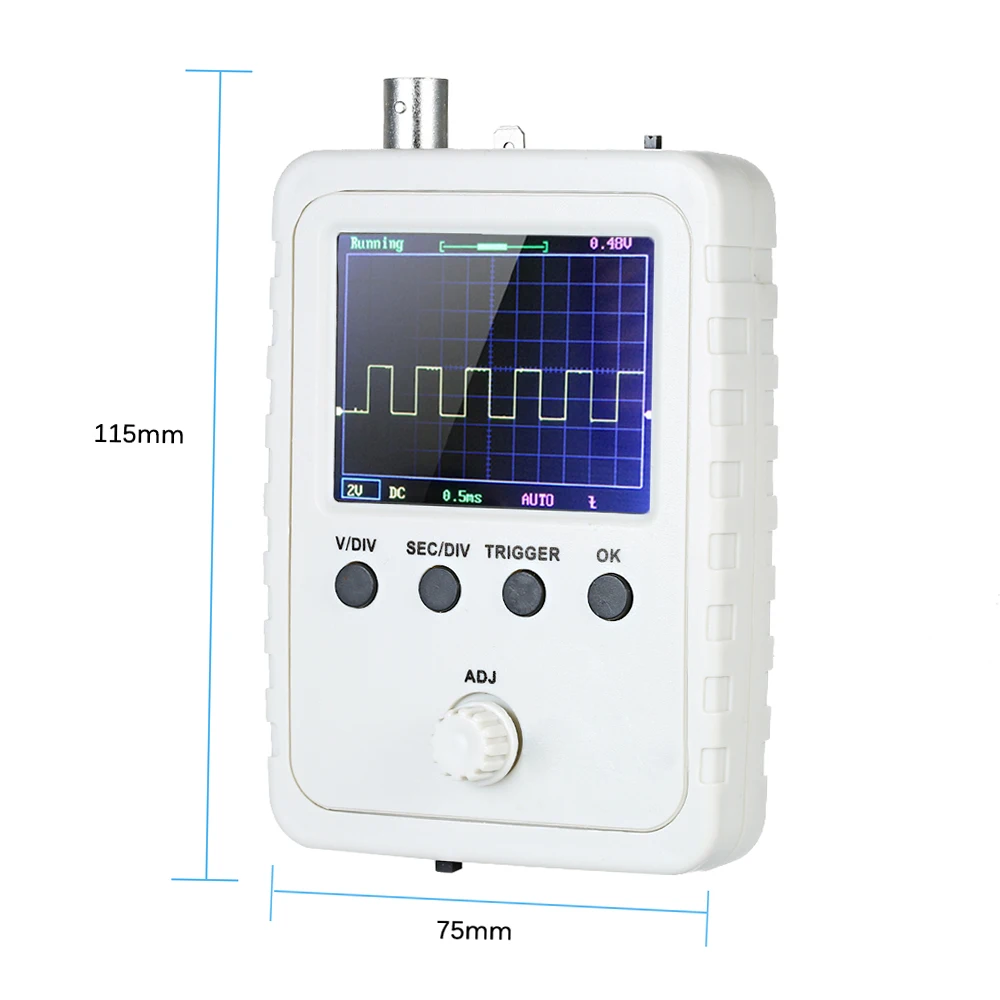

製品サイズ: 115 * 75 * 22mm / 4.53 * 2.95 * 0.87インチ
製品重量: 92g / 3.24オンス

注記：
光と画面の違いにより、商品の色は写真と多少異なる場合があります。
手動測定のため、1〜3cmの誤差はご了承ください。

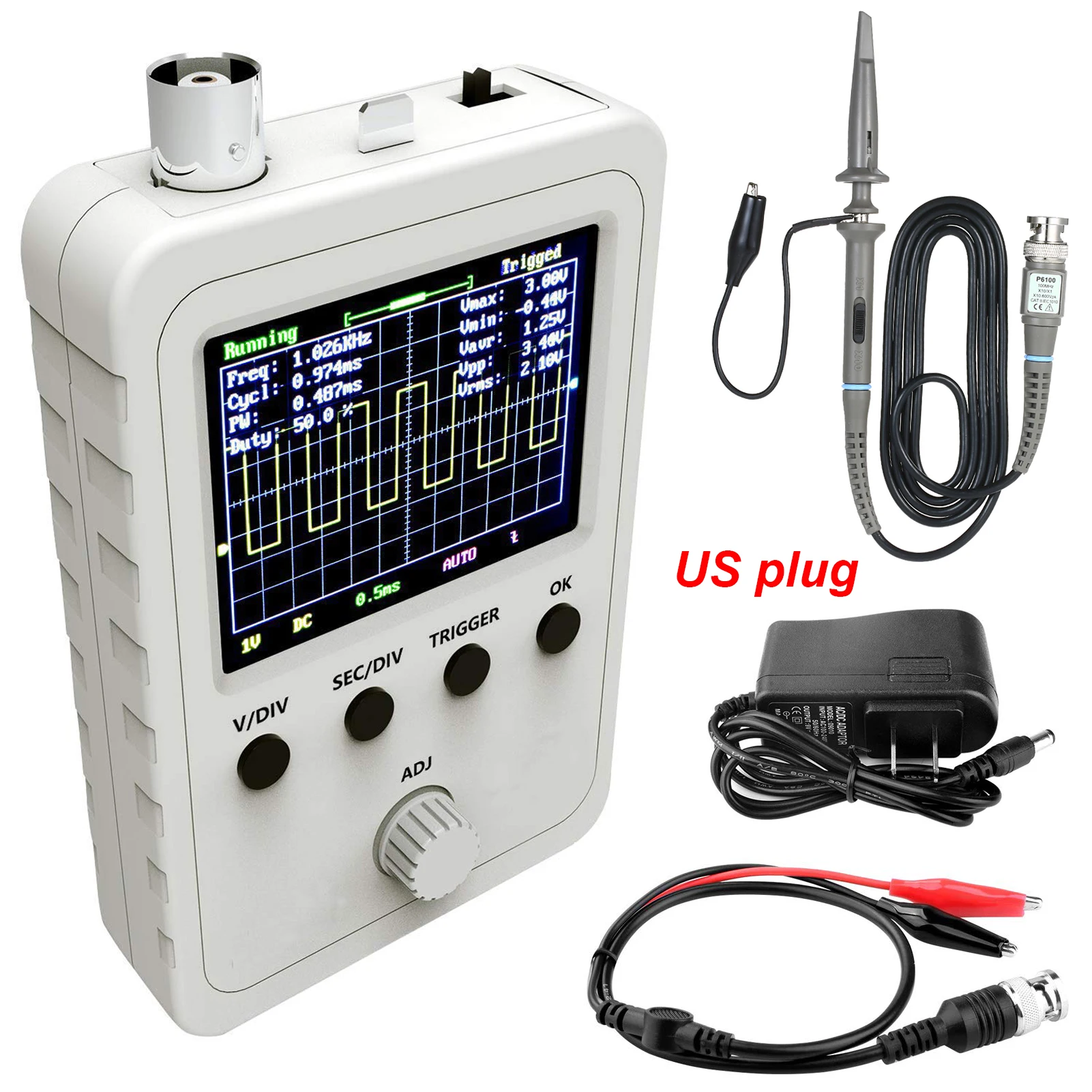

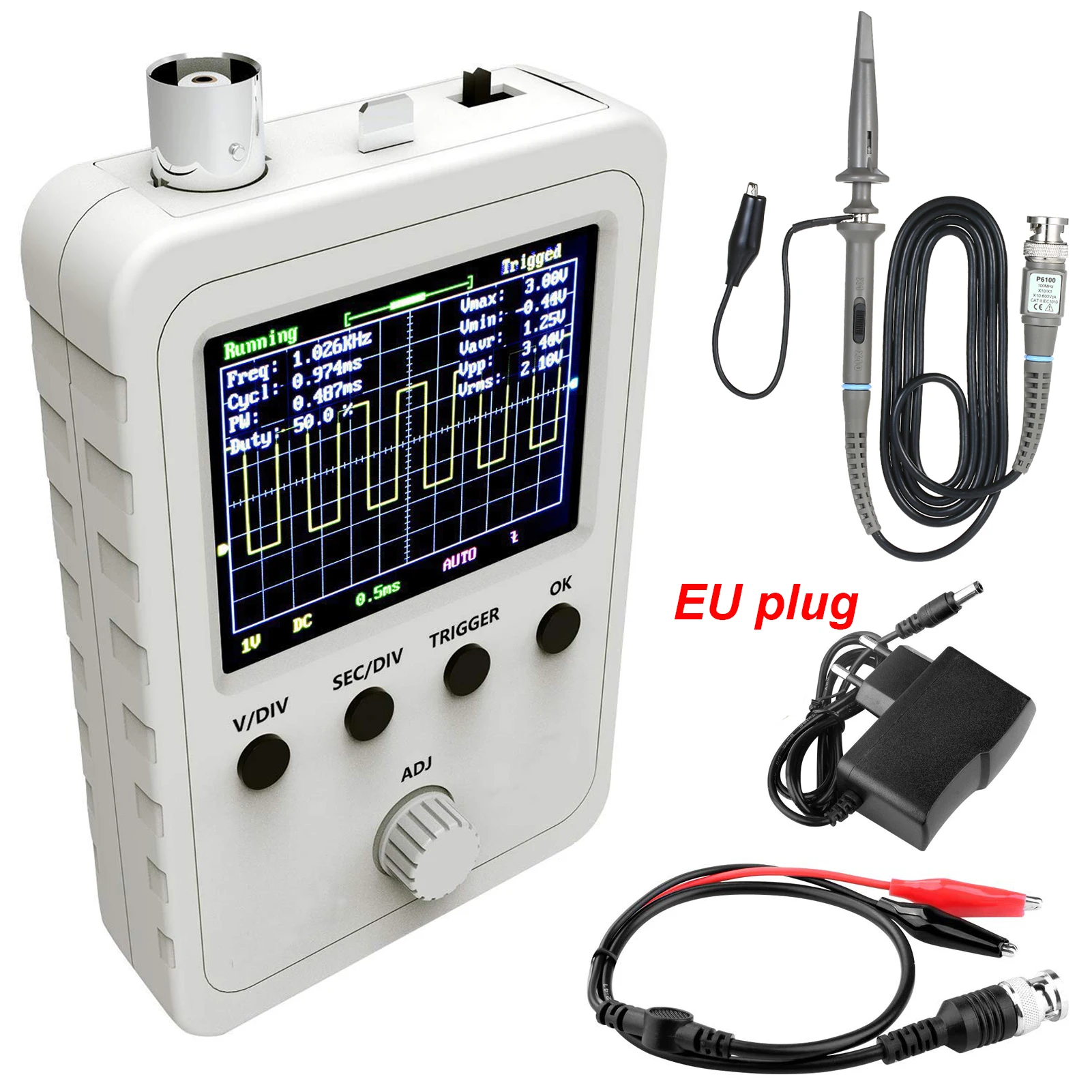

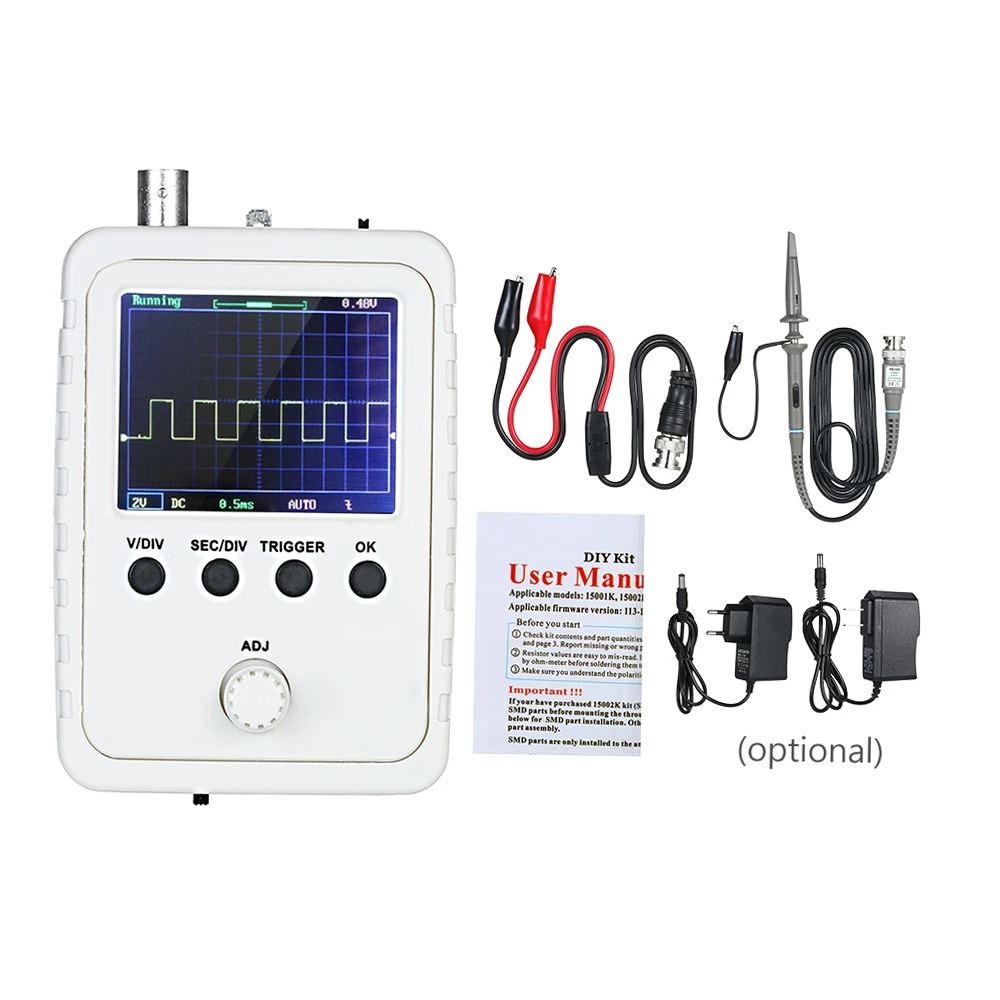

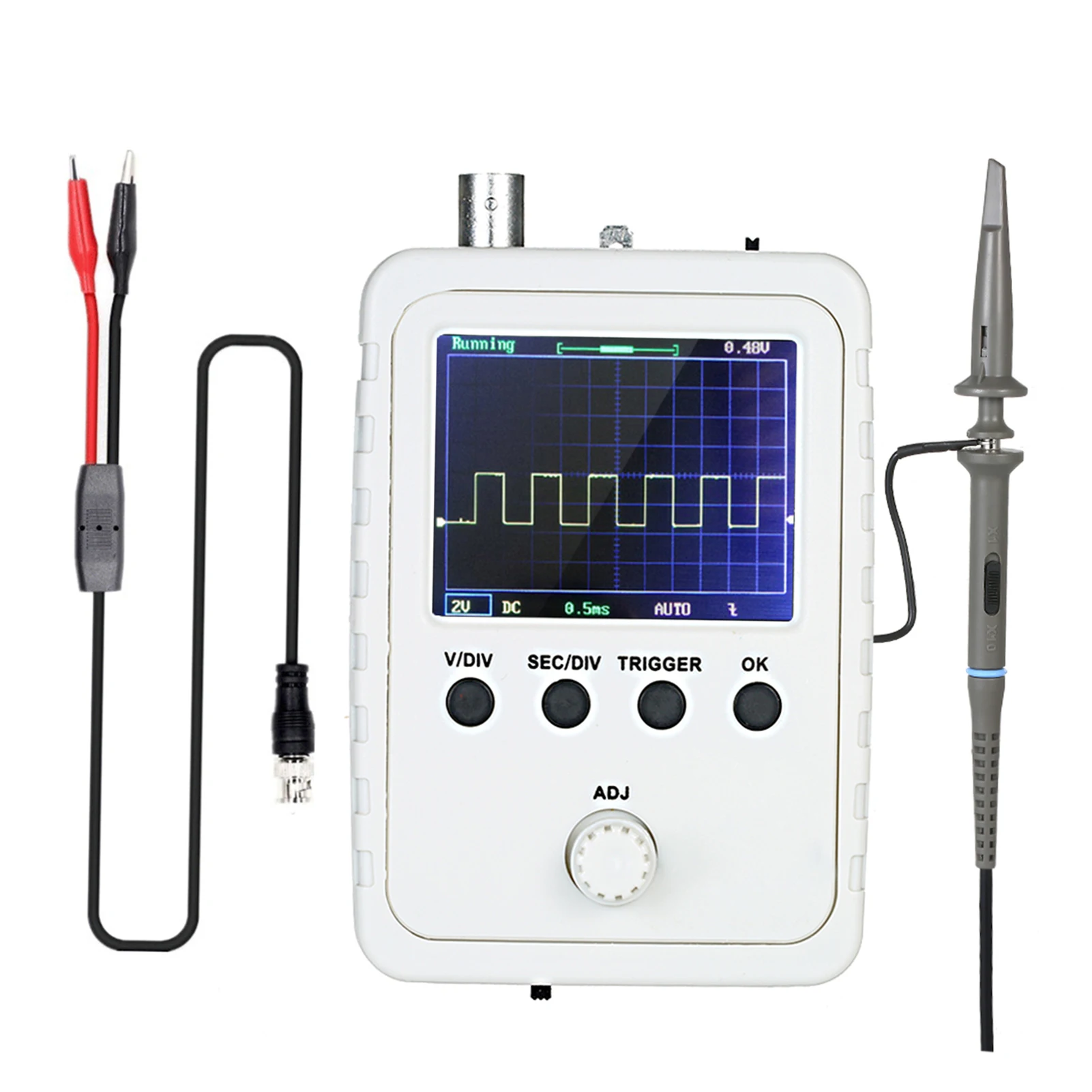

パッケージリスト:
1 * オシロスコープ

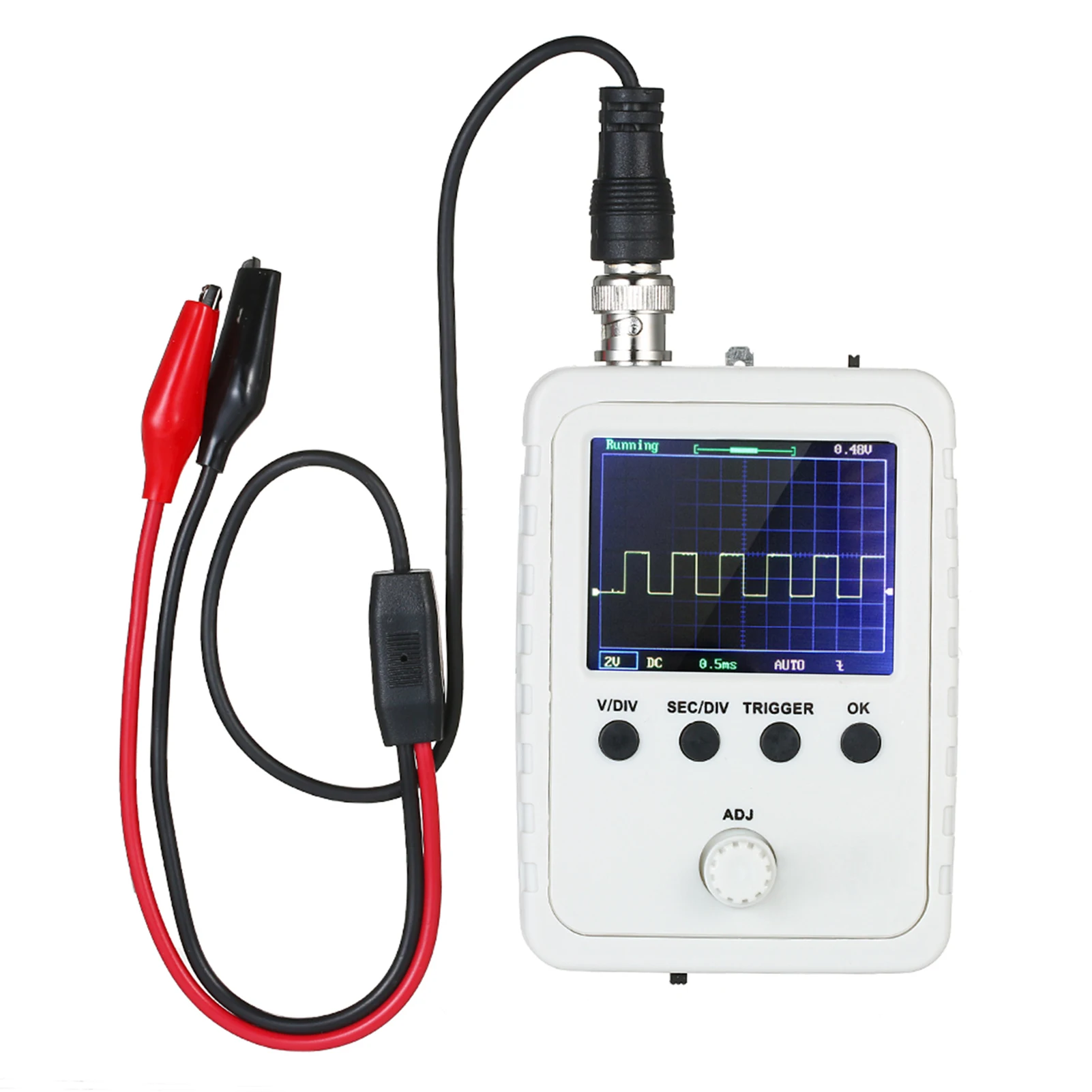

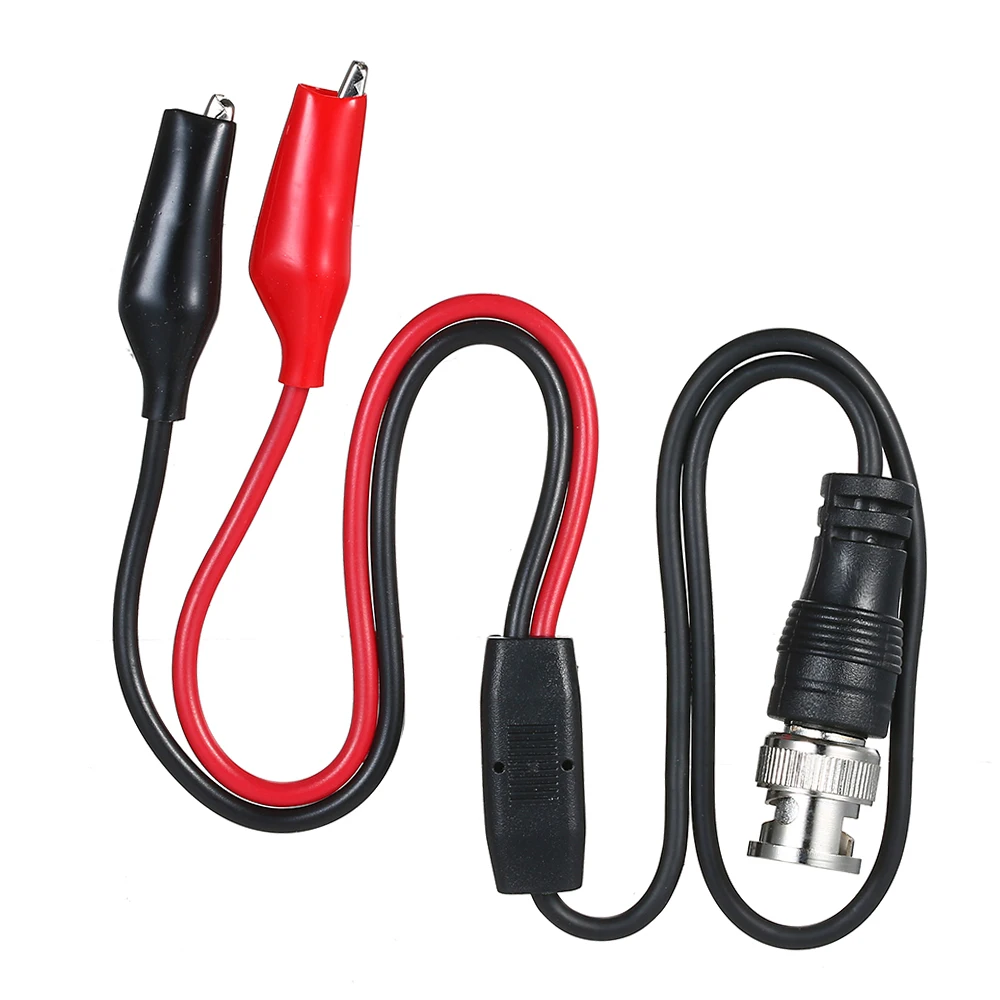

1 * BNCクリップケーブル

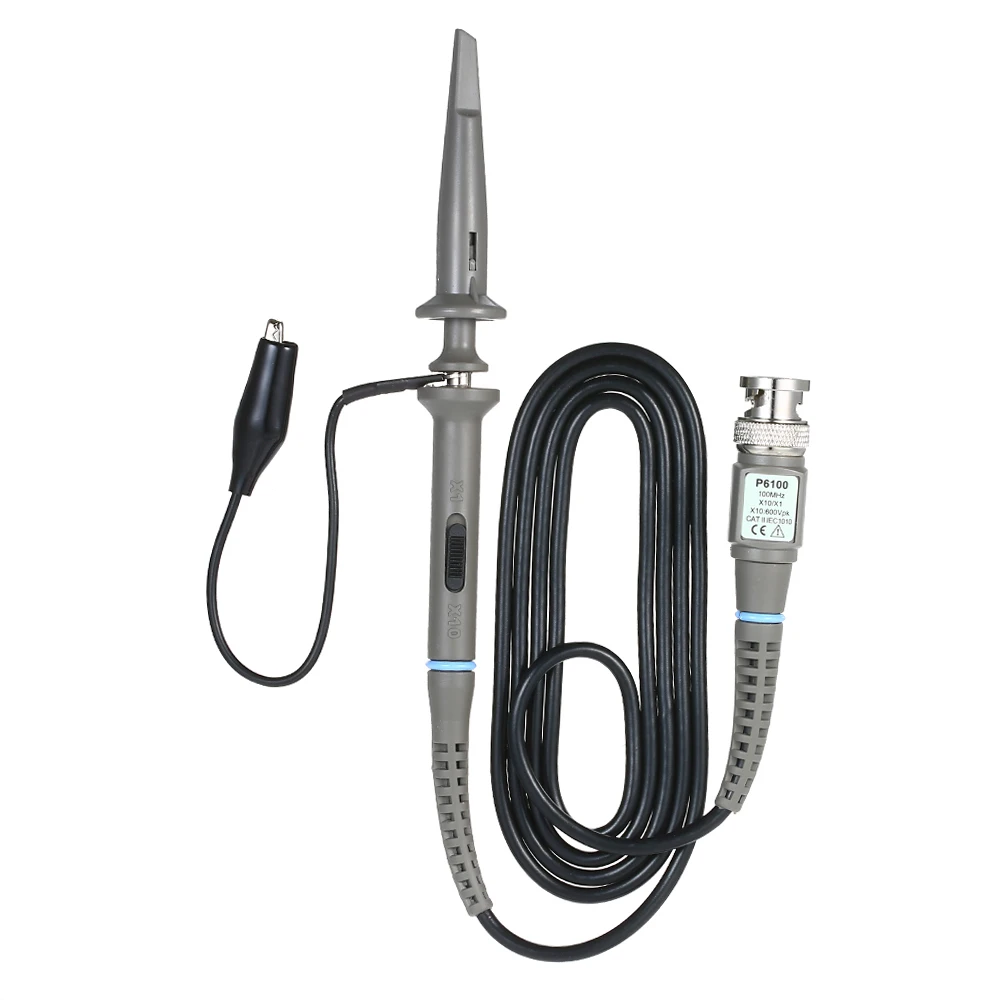

1 * P6100 プローブ(オプション)
1 * 電源アダプター
1 * ユーザーマニュアル
