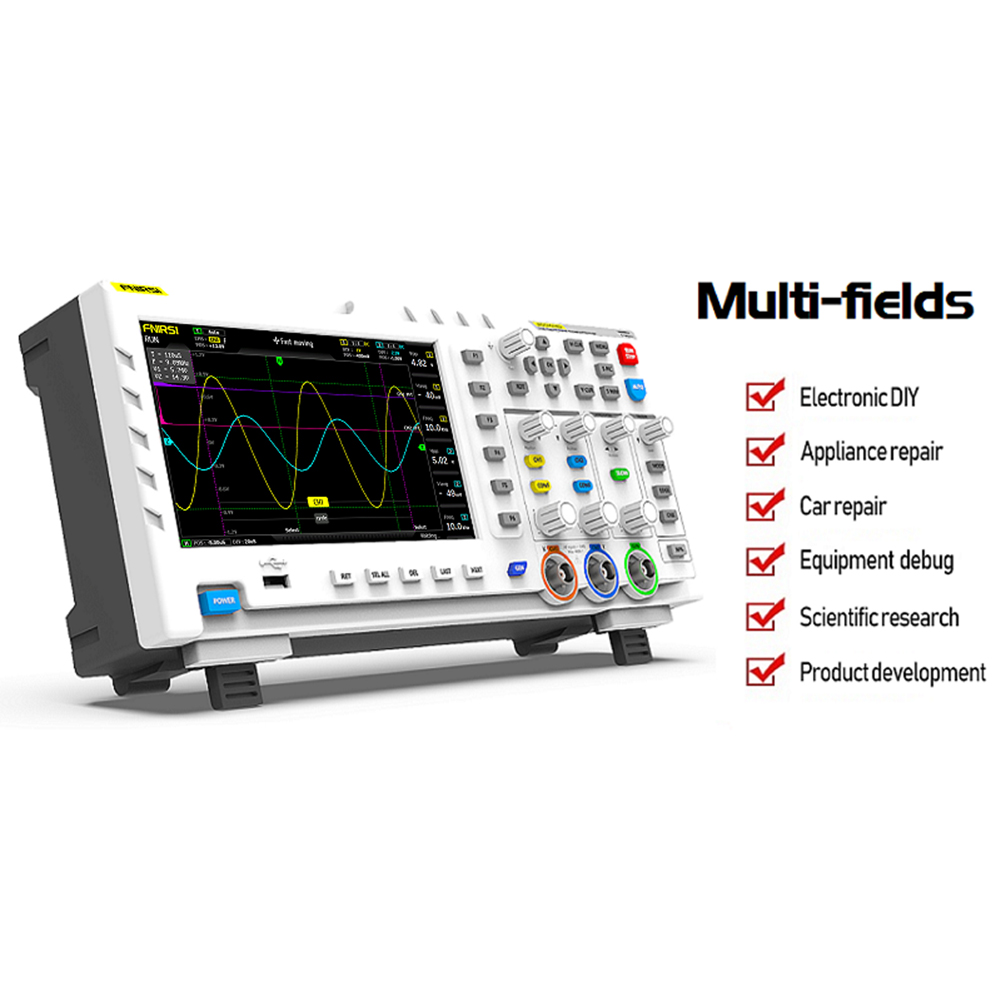

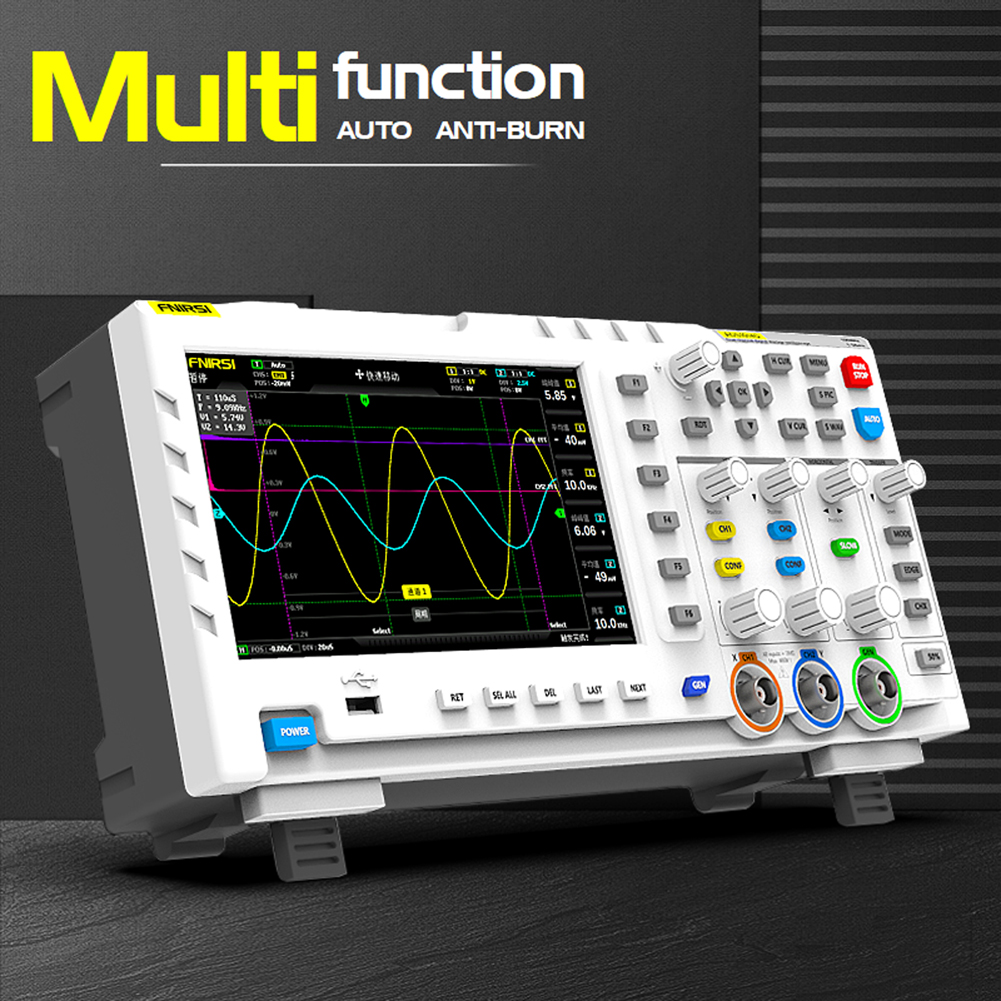

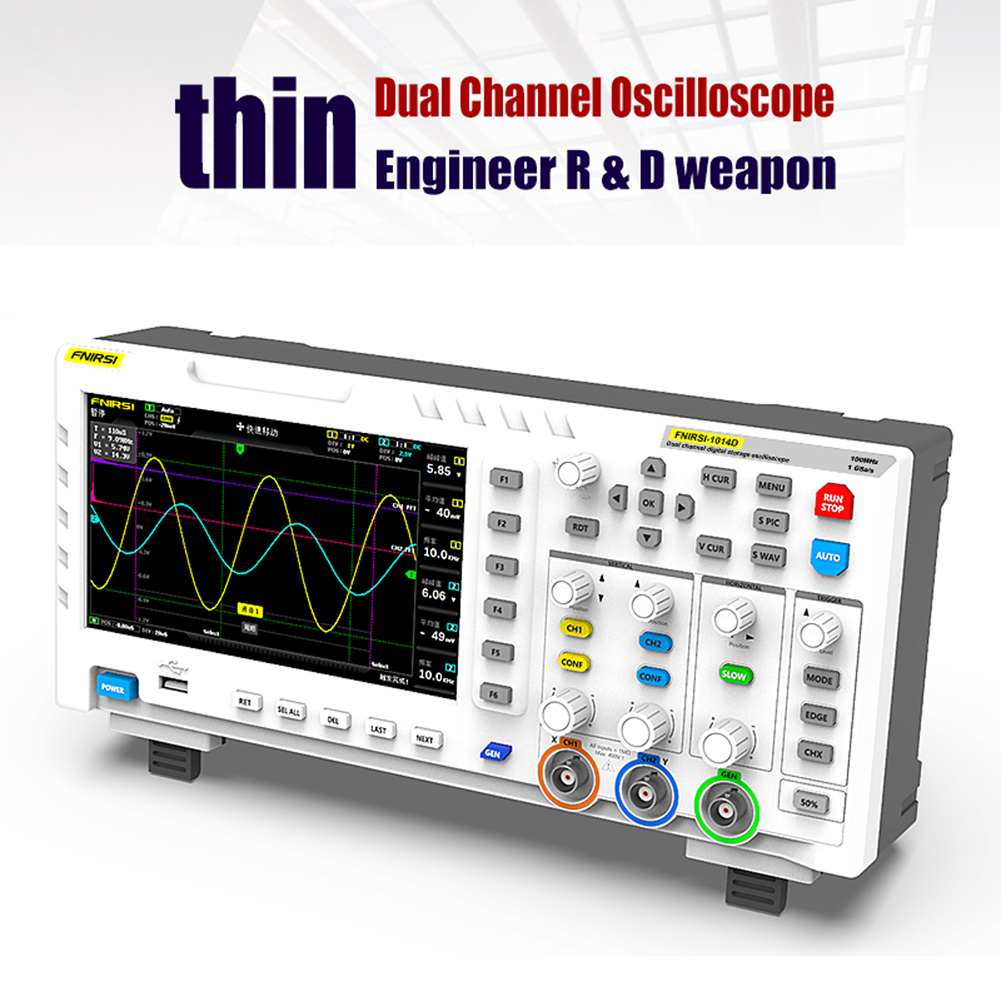

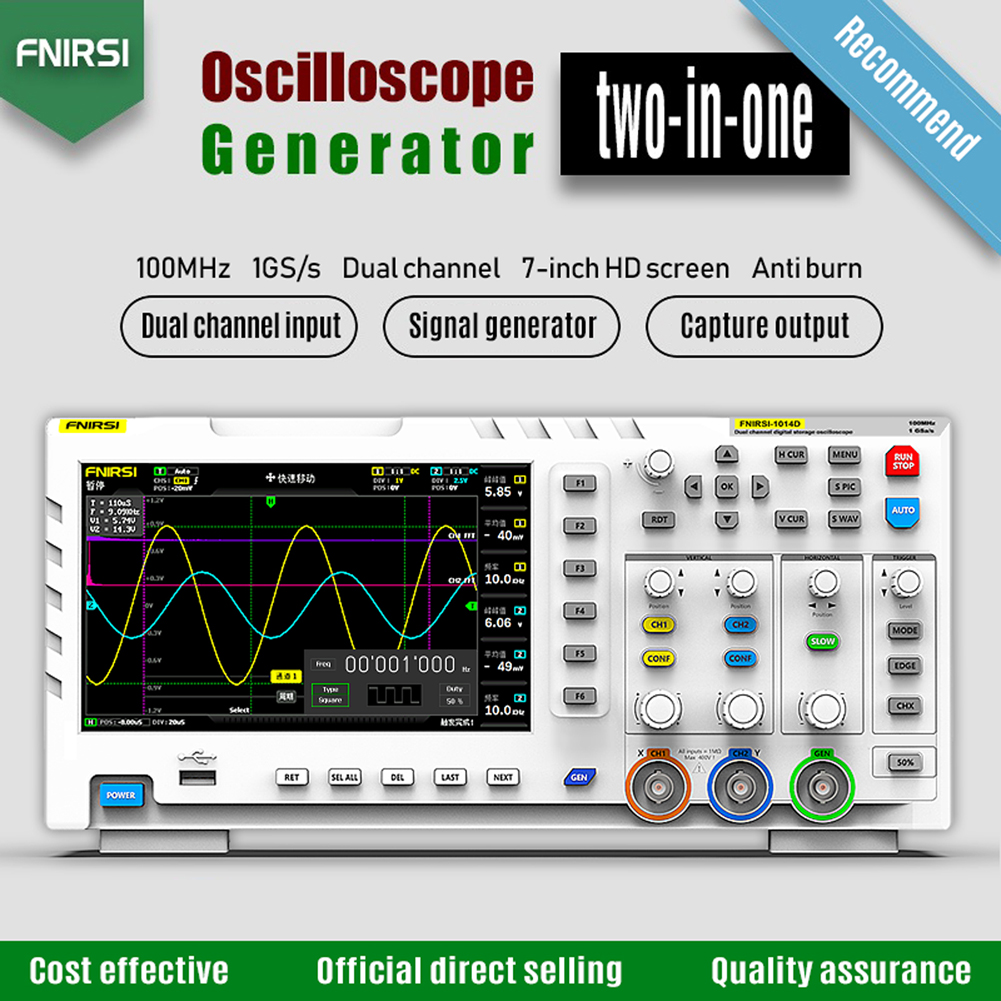

7 インチ LCD ディスプレイ デジタル オシロスコープ 2 In 1 デュアル チャネル入力信号発生器 100MHz* 2 アナログ帯域幅 1GSa/s サンプリング レート

FNIRSI-1014D 製品マニュアル:

//www.mediafire.com/file/ppeajlhbdm1szo4/FNIRSI-1014D 製品マニュアル.pdf/file

導入：

FNIRSI-1014D は、FNIRSI が発売したオシロスコープと信号発生器の 2 つが 1 つになった製品です。充実した機能と高い実用性を備えています。メンテナンス業界や研究者向けのコスト効率の高いデュアルチャネルデスクトップオシロスコープです。

特徴：

DDS信号発生器を内蔵し、12種類の機能信号をサポートします。

キャプチャ信号を1000件まで保存できるキャプチャ出力信号機能。

ターゲットを絞った高インテリジェント デコード アルゴリズム、エンコーダー寿命は無限、インテリジェントな焼き付き防止機能、1X 最大 400 V の耐電圧に耐えることができます。

100MHz * 2 のアナログ帯域幅と @ 1GSa/s のサンプリングレート（1X = 5MHz、10X = 100MHz）。

明るい色と高コントラストの 7 インチ 800 * 480 解像度カラー TFT LCD ディスプレイに完全にフィットします。

高測定電圧範囲: 1X は 0 ～ 40 V、10X は 0 ～ 400 V を測定できます。

最大12パラメータ測定：VPP、VP、Vmax、Vmin、Vavg、Vrms、Frequent、Duty、Duty-、Time、Time-、Period。

カーソル測定機能：周期、周波数、電圧を手動で測定するのに便利です。

トリガ機能（シングル、ノーマル、自動）を完備し、いつでも波形表示をフリーズ（一時停止機能）します。

高効率ワンボタンAUTO、ワンボタン波形保存・スクリーンショット機能を搭載。

1GBのストレージスペースを内蔵し、最大1000枚のスクリーンショットと1000セットの波形データを保存できます。

強力な波形画像マネージャーは、サムネイルの参照、表示、詳細表示、ページめくり、削除、波形のズームイン、ズームアウト、移動などをサポートします。
USBインターフェースを搭載しており、パソコンに接続してスクリーンショットを共有できるため、二次解析に便利です。
リサージュ図形のグラフィック表示機能を使用して、2 つの信号グループの振幅、周波数、位相コントラストを決定できます。
FFT表示機能、信号のスペクトル特性を分析でき、メモリ圧縮技術、波形リフレッシュ画面がちらつきません。
画面輝度調整機能と背景グリッド輝度調整機能を搭載し、持ち運びも簡単です。

仕様:

材質：ABS

アナログ帯域幅：100MHz ※2

チャンネル数：2チャンネル

最大リアルタイムサンプリングレート: 1GSa/s

垂直感度: 50 mV/div ～ 500 V/div

水平タイムベース範囲: 50S/div ～ 10nS/div

最大テスト電圧: 40 V (1X プローブ)、400 V (10X プローブ)

ストレージ深度: 240Kbit

入力抵抗：1MΩ

ADC精度：8ビット

結合モード: AC/DC

トリガーモード：シングル、ノーマル、オート

トリガエッジ：立ち上がりエッジ/立ち下がりエッジ

外部トリガー電圧 0~40 V

拡張ポート: USB 画像エクスポート

パッケージサイズ: 340 * 140 * 70mm / 13.4 * 5.5 * 2.8インチ

パッケージの重量: 1500g / 3.3ポンド

包装内容明細書：

1 * FNIRSI-1014D オシロスコープホスト

2 * マッチング 100MHz プローブ (1X および 10X）

1 *クリップ

1 * 5V2A電源アダプター

1 * USBデータライン

1 * 英語ユーザーマニュアル
