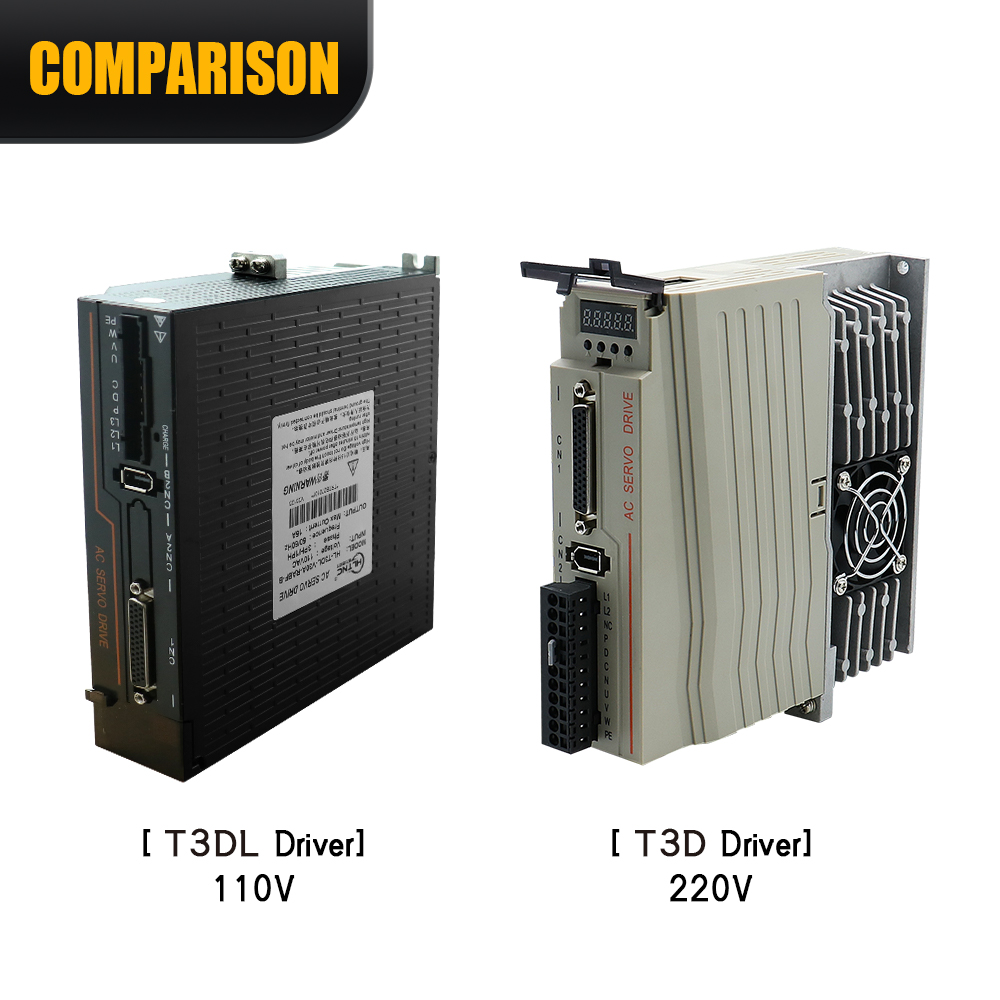

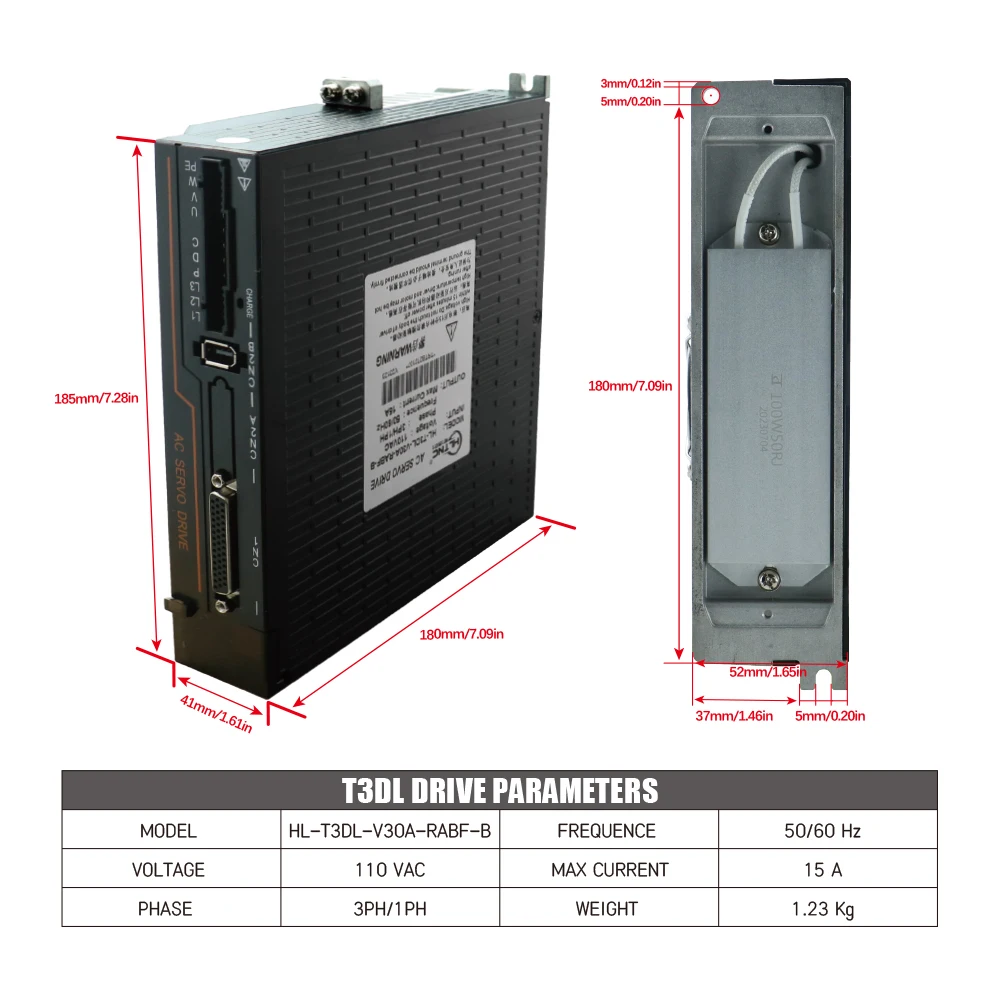

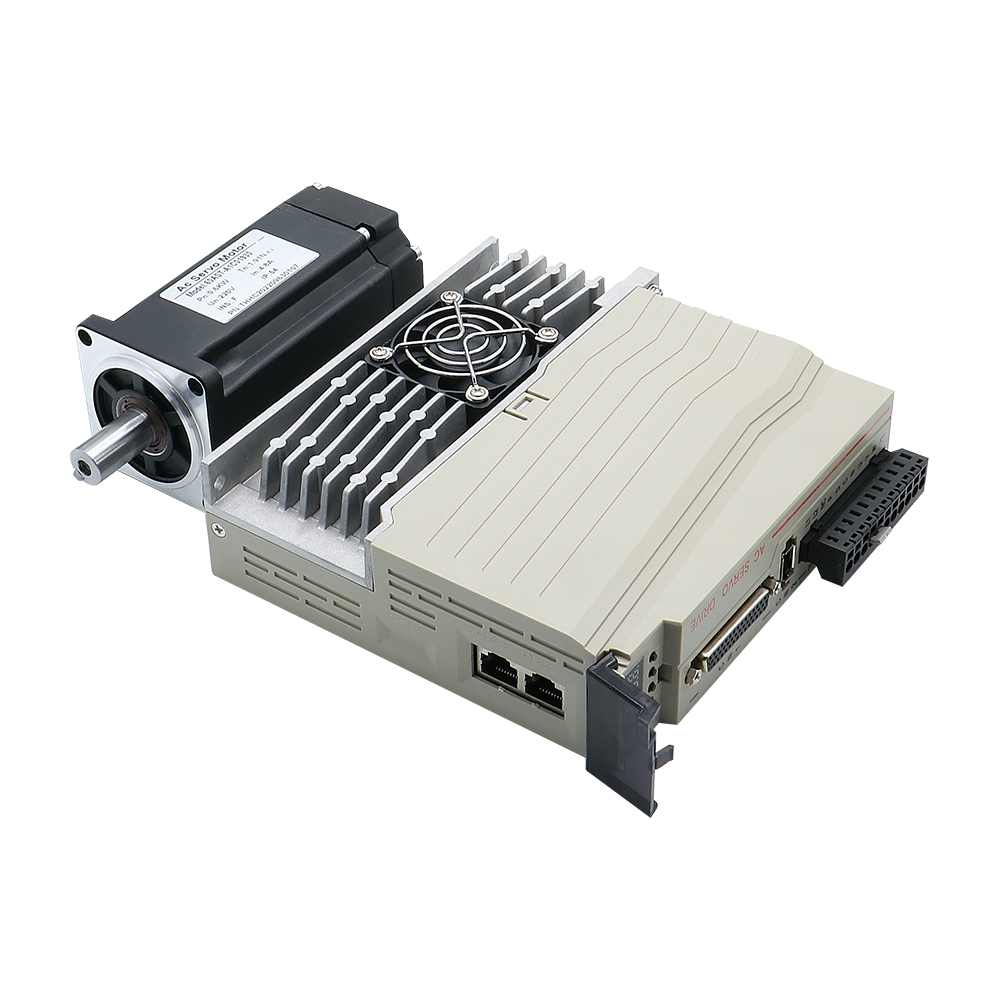

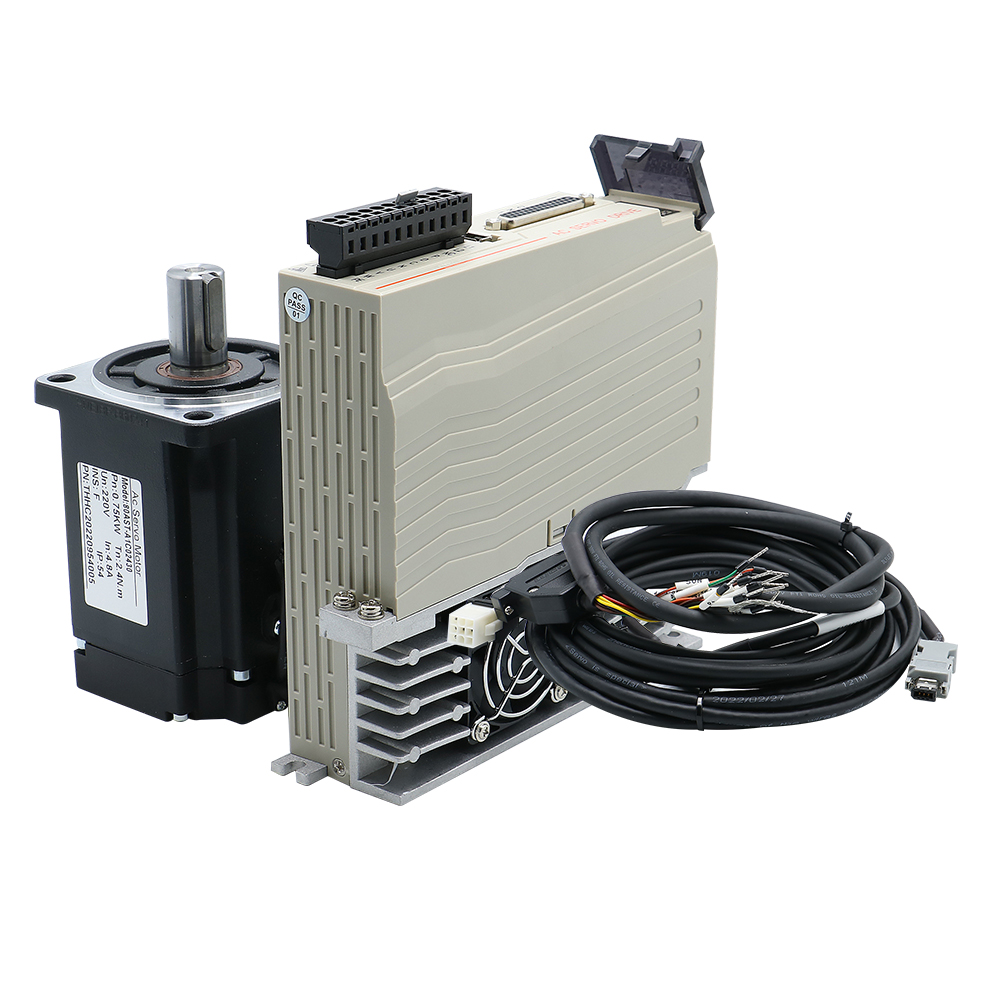

HLTNC 60 AST 400W 1.3N 600W 1.9N 110/220V サーボモーターキット磁気 17 ビット絶対エンコーダ T3D 15A ドライバ CNC 彫刻機

メインコントロール

信号

パルス(5vまたは24vパルス信号);

アナログ電圧 (0-10v);

modbus RS485

サポート

システム

CNC、PLCコントローラー

24Vパルス

信号

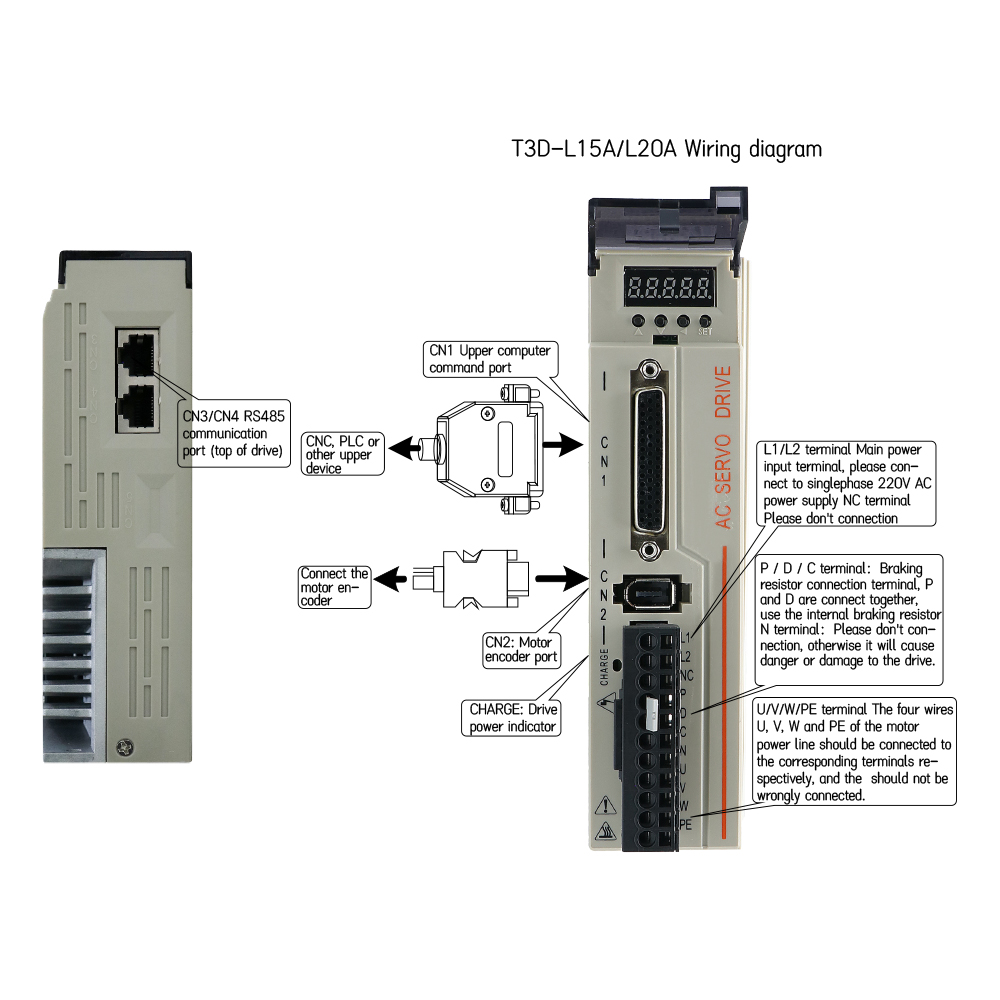

P および D ポートは 2K 1/4W 抵抗に接続されています。そうしないとドライバーが損傷します。

モーター付き

ブレーキ

ブレーキは 24v DC 電源とリレーに接続する必要があります

（下図参照）

主要

設定

P-036 シャフト回転方向（1：逆転、0：正転）

P-098 （1：内部イネーブル信号、0：外部イネーブル信号）

P-029 電気ギア比（値が大きく、速度が速い）

E-SEFを長押ししてDONEを表示し、パラメータ設定を正常に保存します。

次にドライバーを再起動します

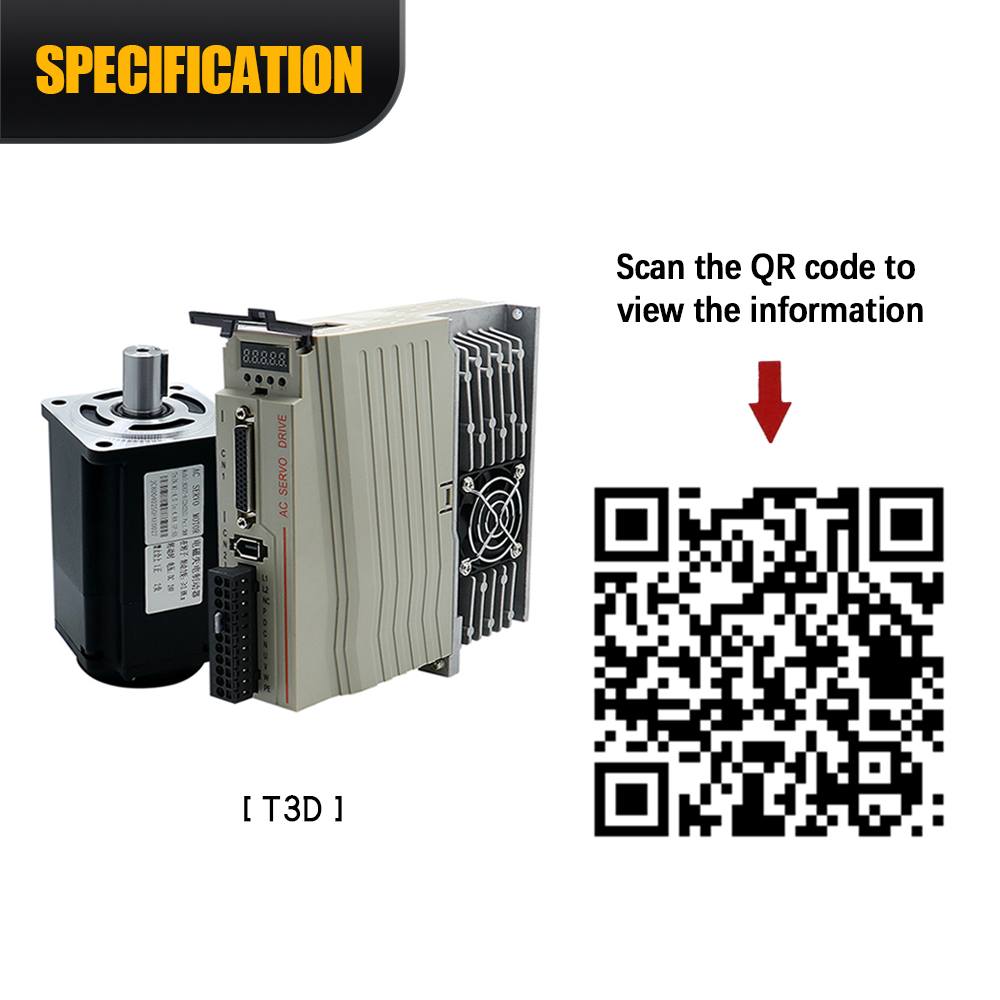

技術仕様

定格電圧（V）

220

220

220

220

定格電力 (W)

400

600

750

1000

回転子極ペア ( P )

5

5

5

5

定格トルク (Nm)

1.27

1.91

2.4

3.8

瞬間最大トルク(Nm)

3.82

5.73

7.2

11.4

定格回転数 / 最高回転数（rpm）

3000/6000

3000/6000

3000/5000

2500/3000

定格電流 (A)

2.8±10%

4±10%

4.8±10%

瞬時最大電流(A)

8.4±10%

12±10%

14.4±10%

モーメント係数 (Nm/A )

0.42±10%

0.54±10%

0.5±10%

0.93±10%

逆起電力係数 (X10 V/rpm)

27.5±10%

32.5±%

33.2±10%

56±10%

抵抗(Ω)

3±10％（20℃）

3.2±10%（20℃）

1.6±10%（20℃）

3±10%（20℃）

インダクタンス (mH)

7.8±20％（20℃）

8.4±20％（20℃）

9.5±20%（20℃）

19±20％（20℃）

慣性モーメント ( X10V/rpm )

0.68 [0.73] ± 10%

0.82[1.7]±10%

1.72[1.77]±10%

2.4[2.45]±10%

最大ラジアル荷重 ( N )

245

392

最大アキシアル荷重 ( N )

74

147

重量 (kg)

1.22[1.65]±10%

1.4[1.7]±10%

2.2[3]±10%

2.71[3.36]±10%

エンコーダの解像度

10000ppr

保護構造

IP65

絶縁クラス

F

絶縁抵抗

20mΩ以上 DC500V

絶縁耐電圧

AC1500V 1分間

振動レベル

動作評価は「A」

振り向く

正転指令、負荷側から見て反時計回り(CCW)

周囲

温度-20℃～40℃、湿度20%～80%RH（結露なきこと）、標高1000度以下

温度 - 20℃～60℃（凍結なきこと） 湿度20%～80%RH（結露なきこと）

衝撃強度

98m/S²

耐振動性

49m/S²

力

400ワット

600ワット

750ワット

1000ワット

定格電圧 DC (V)

24±10%

定格電力(W)

0.3

0.56

絶縁クラス

F

静トルク(Nm)

≥1.5

≧2

≥4

絶縁抵抗 (MΩ)

＞500

高電圧耐性

1500V/1S/5mA

ロータリークリアランス

≤0.5

動作周囲温度

-10～40

アトラクトタイム

≤50

≤60

リリースタイム

≤20

アトラクト電圧

≤19.2

電圧の解放

＞1.5

走行音

＜60
