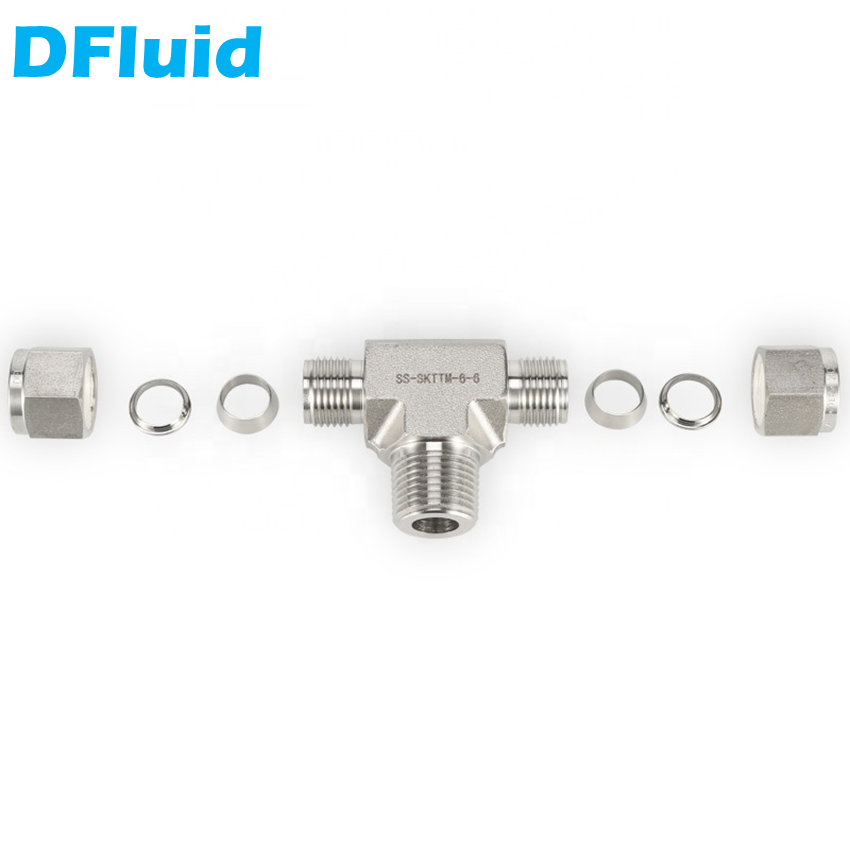

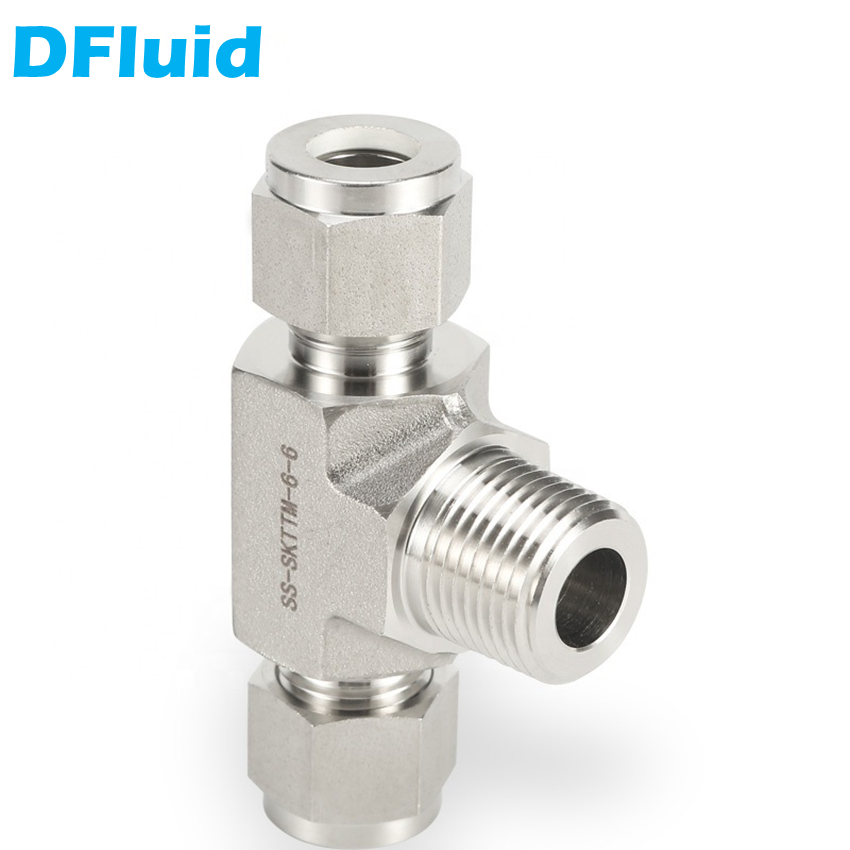

ステンレス鋼 316 オス NPT BSPT ブランチ TEE ダブルフェルール圧縮継手 30MPa 1/4 3/8 1/2 6 8 10 12 ミリメートル交換スウェージロック
私たちについて
D流体高品質の製品を生産し、カスタマーに対し最高水準のカスタマーサービスを提供することをお約束します。
当社は、計装用チューブ継手、パイプ継手、フェイスシール継手、ニードルバルブ、ボールバルブ、チェックバルブ、マニホールドバルブ、ゲージ、圧力レギュレーター、アクセサリーの専門メーカーです。
さまざまな用途に応じて、当社の製品はさまざまな材質、ねじの種類、サイズなどで利用できます。
カスタマイズ製品、OEM製品も提供しております。
詳細や大量購入については、直接私に連絡してください。
電子メール:151825232@qq.com
WhatsApp: 86 18917737515
サイズの意味
0.125 インチ -- 1/8
0.25インチ -- 1/4
0.375 インチ -- 3/8
0.5インチ -- 1/2
0.75インチ -- 3/4
1 で -- 1
Mはおねじを意味します
Fはめねじを意味します
応用
不活性ガス、反応性、可燃性、酸化性、腐食性のガスおよび混合ガスの場合、純度最大6.0。
チューブ継手はガス システムに適していますが、他のシステムと同様に、以下に述べる特定の基準の実装に従う必要があります。
1. チューブの硬度はフェラルの硬度よりも低くしてください。
2. チューブには表面の欠陥や欠陥がなく、形状が丸い必要があります。
3. チューブの端は、チューブの中心線に対して垂直に直角に切断する必要があります。
4. チューブを切断した後、高品質の完全に研ぎ取られたバリ取りツールを使用して、内側と外側の両方のバリを除去する必要があります。
特徴
1. サイズ範囲は 1/16 からです
2. 精密機械加工されたコンポーネントにより、フェルールとチューブの完璧な変形が保証されます。
3. 滑らかな表面仕上げの硬化ねじ山はかじりを防ぎ、継手の耐用年数を延長します。
4. ナットの雌ねじは銀メッキされており、本体ねじとの摩擦を軽減します。
5. エルボの半径接合設計により、スムーズな流路を実現します。
6. すべての継手には、ねじのタイプ、サイズ、材質がマークされています。
7. 特別な工具を必要とせずに簡単に組み立てられます。
8. 温度サイクル、振動、脈動などの厳しい条件下でも、信頼性の高い漏れ防止シールを提供します。
9. 内面加工面が良好で生産性向上に貢献します。
材料
316 ステンレス鋼、
ストレート継手は棒材から機械加工され、成形継手は鍛造品から製造されます。
ASTM A276、ASME SA479、EN 1.4401に準拠した棒材
ASTM A182、ASME SA182、EN 1.4401に準拠した鍛造品
ねじ仕様
パイプ端ねじの定格圧力
おねじとめねじの許容圧力定格は、周囲温度における ASME B31.3 に基づいています。
取り付け説明書
qチューブを継手本体に奥までしっかりと差し込みます。
2. ナットを指で締めます。
3. ナットの 6 時の位置に鉛筆またはスクライブで印を付けます。
4. バックアップレンチまたは万力で本体を固定し、ナットを締め付けます。
5. 1-1/4 回転させて 9 時の位置に合わせます。
6. 上記は 1/4 以降のすべての継手に適用されます。
7. 1/16のフィッティング
注意事項
1. システムが加圧されているときは、フィッティングを緩めたり締めたりしないでください。
2. チューブがポートの肩にしっかりと載っていることを確認します。
3. 継手用にチューブの直線の長さを常に十分に残してください。
4. 非常に柔らかいプラスチックチューブには必ずインサートを使用してください。
5. 金属チューブの材質は継手の材質よりも柔らかいものを使用してください。
6. チューブの端と表面を清潔で滑らかに保ちます。
7. チューブ継手の組立時は、ナットを持たずに本体をレンチなどで押さえてナットを回してください。
8. チューブ継手付バルブを取り付ける際は、バルブ本体をレンチで押さえてナットを回してください。
9. ねじ付きバルブに継手を組み付ける際は、バルブ本体をレンチで押さえながら継手本体を回してください。
クリーニング
すべての継手には、精密な洗浄プロセスを通じて機械油、遊離粒子、グリースが付着しません。
包装
各フィッティングは密封袋に入れられ、コンポーネントの清浄度を確保し、環境汚染から保護します。
各入札は 1 ピースのチューブ継手です。

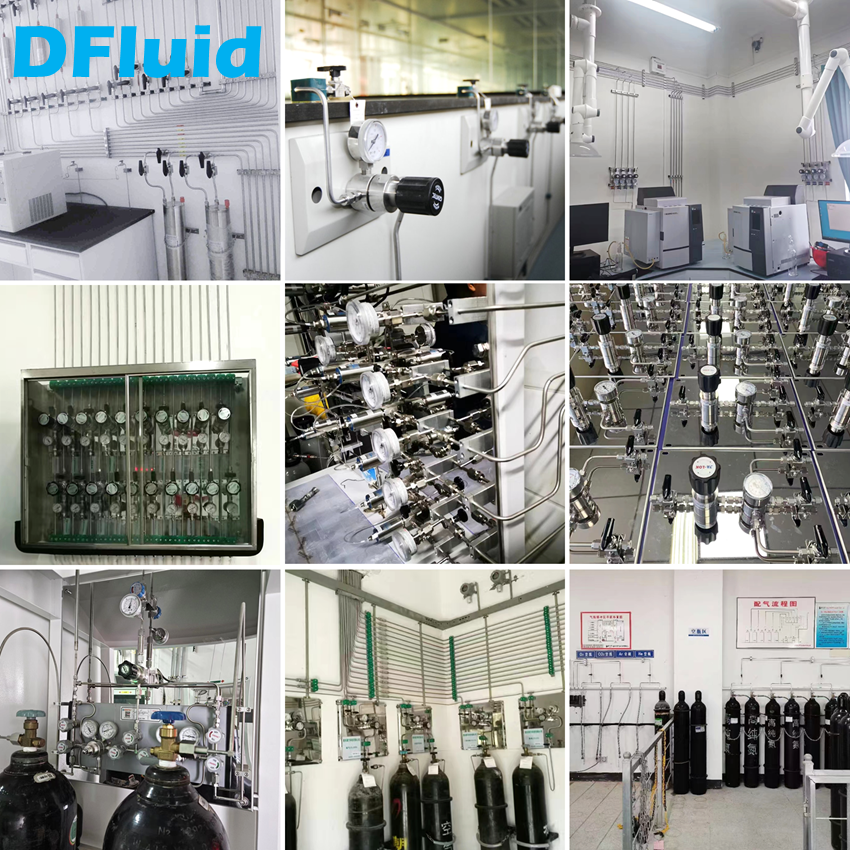

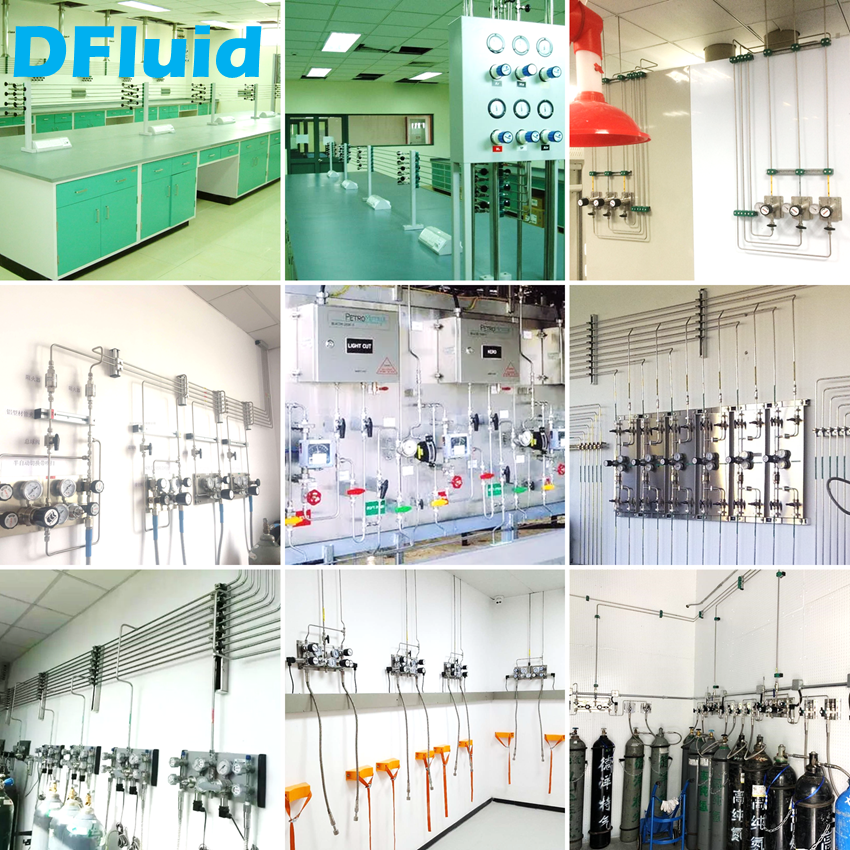

私たちの工場と設備
