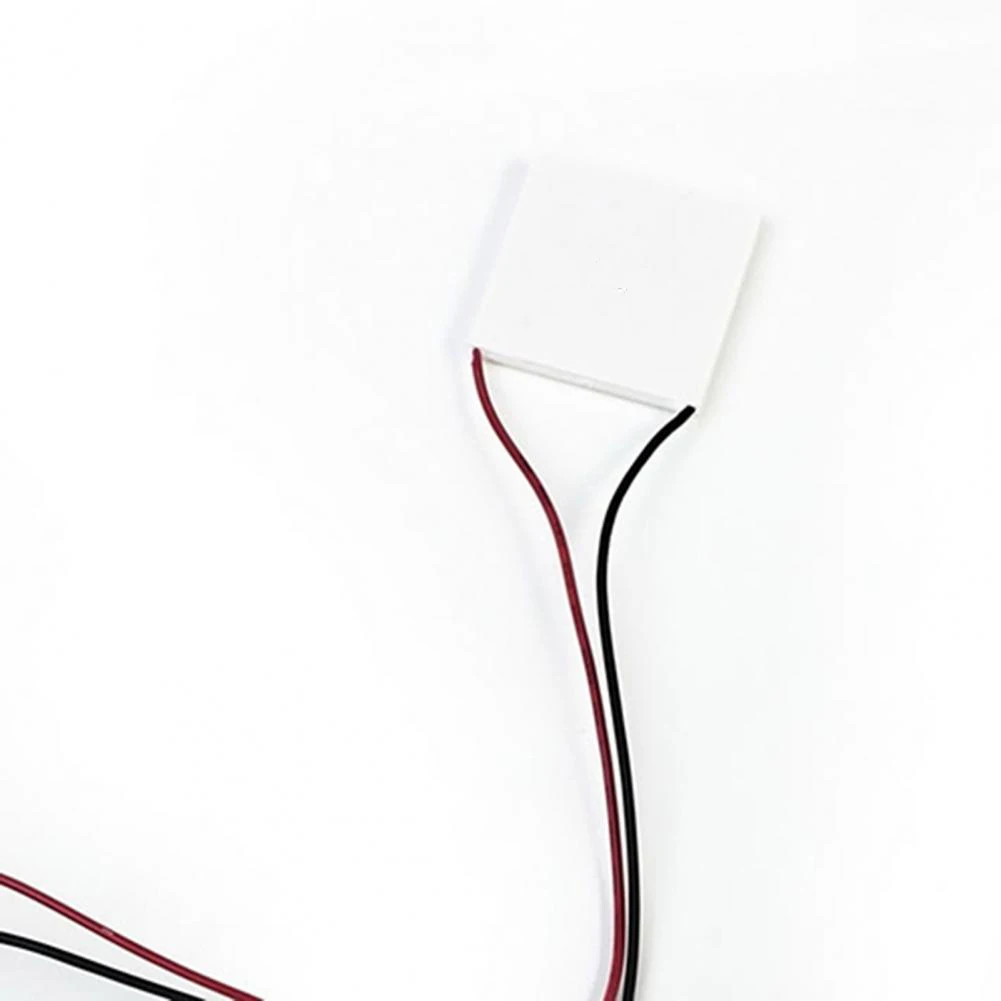

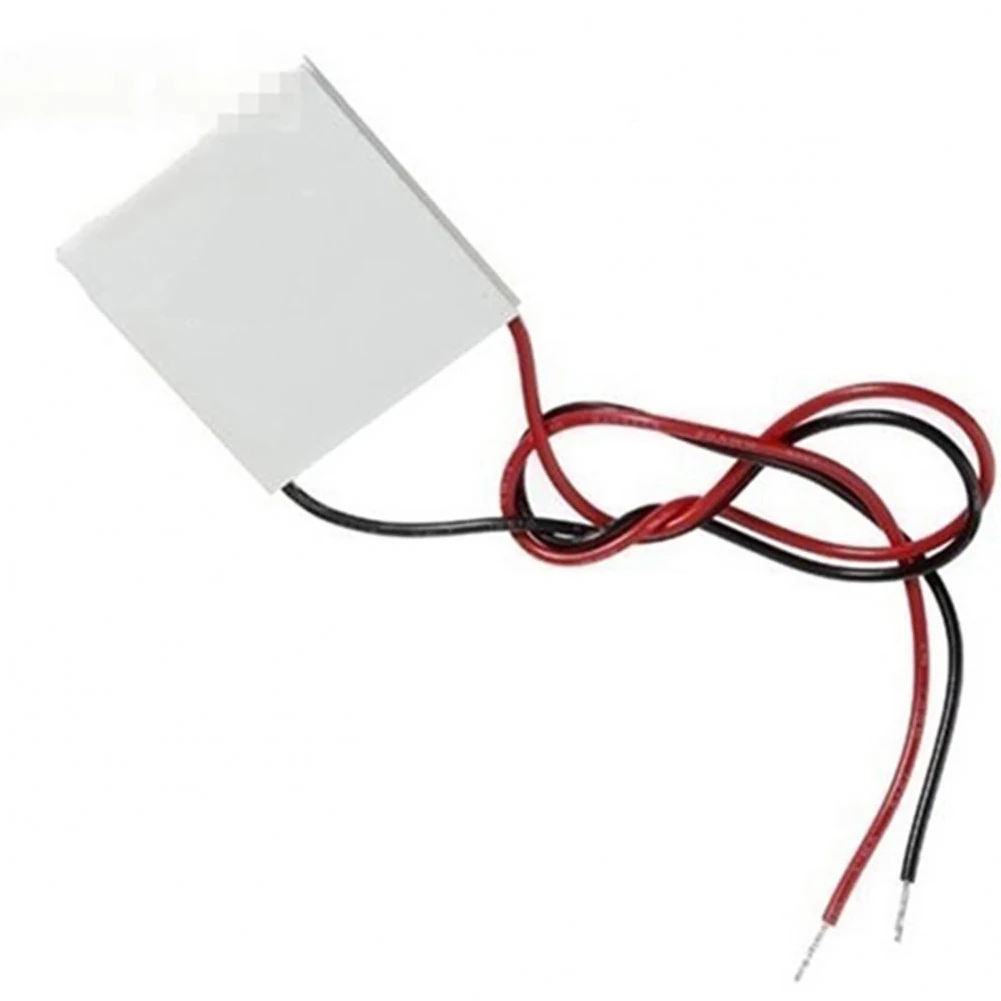

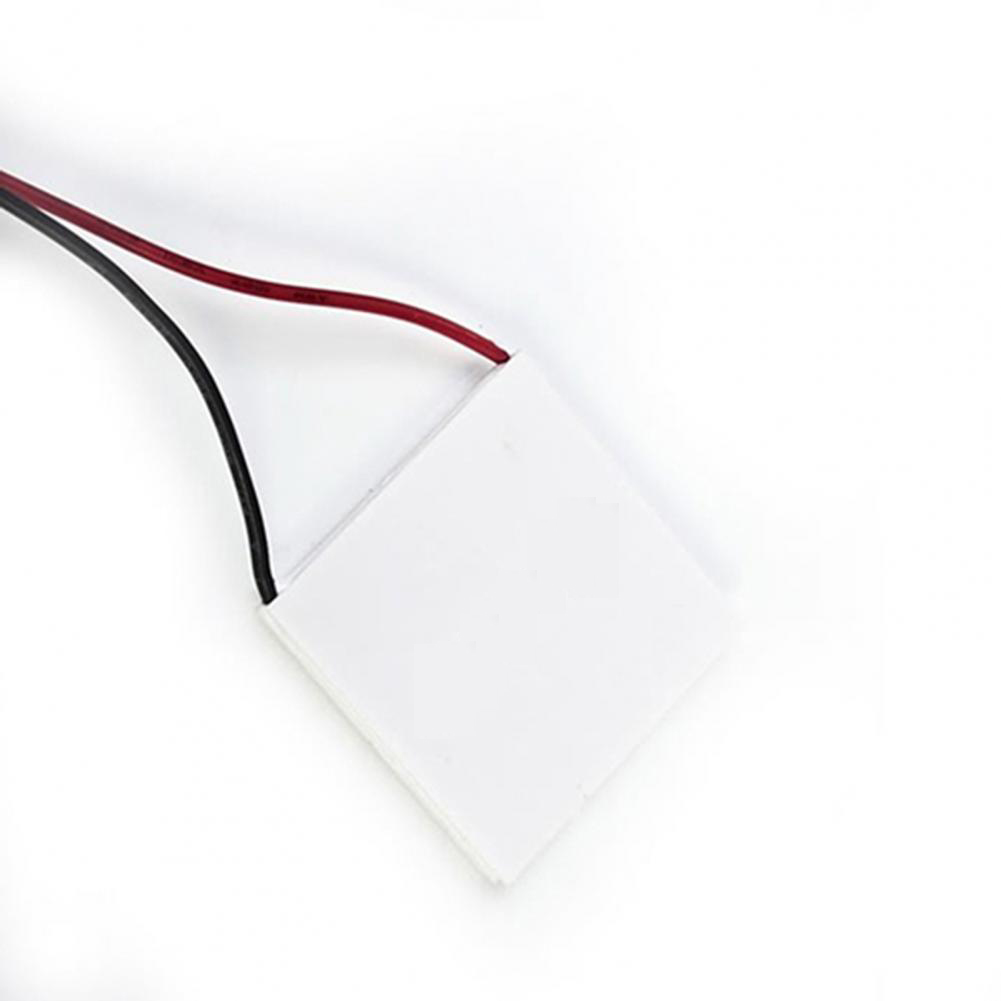

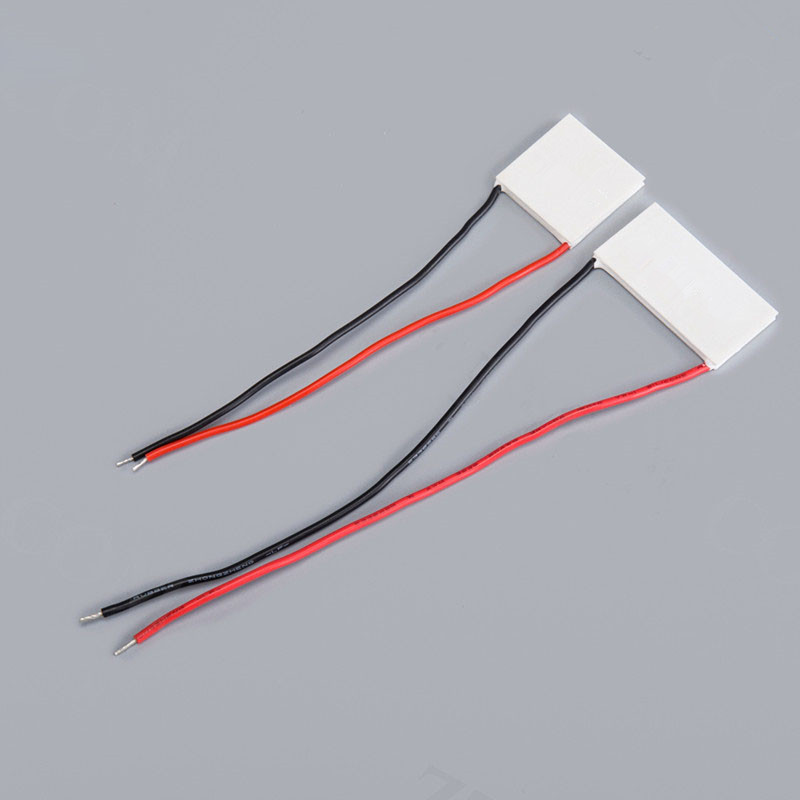

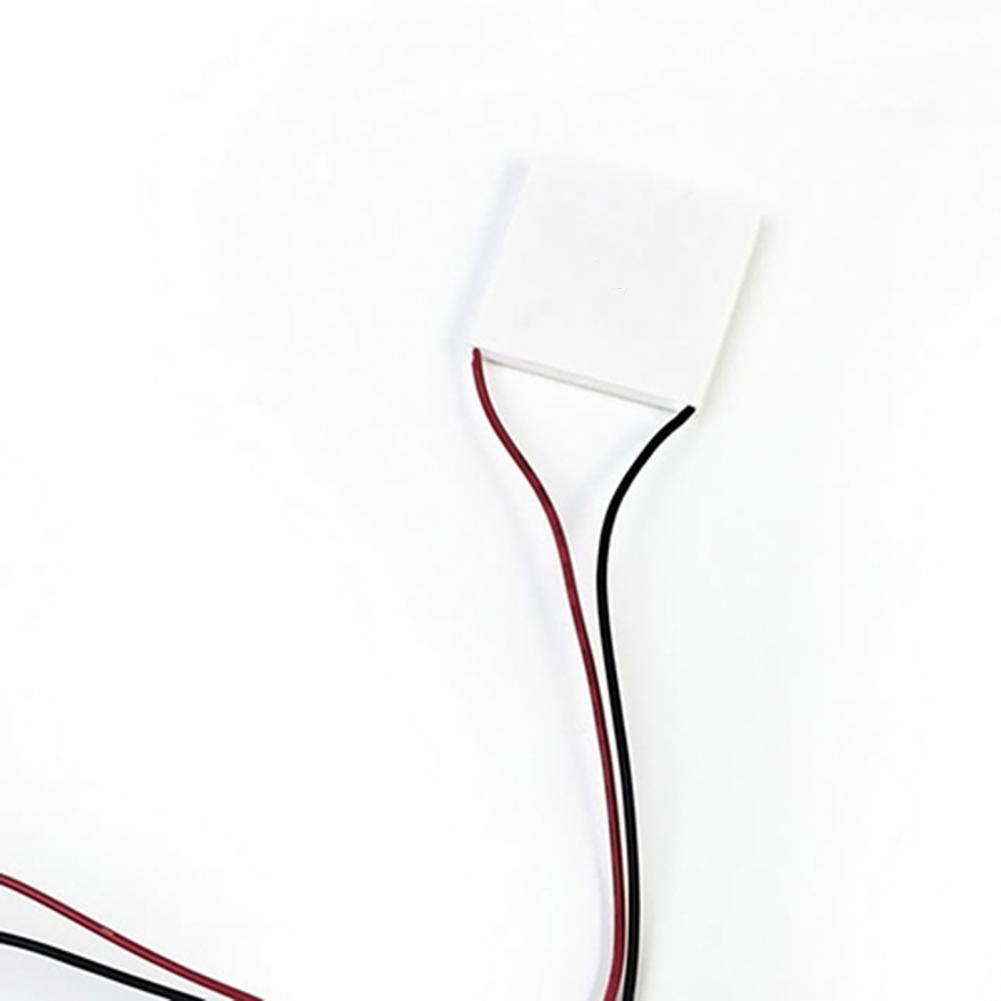

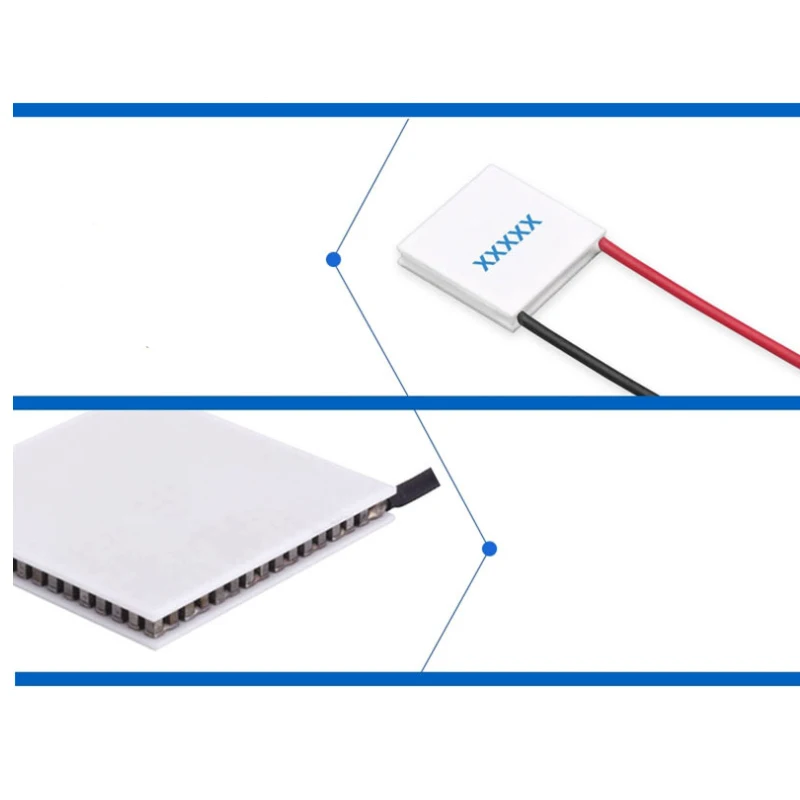

2 個ペルチェクーラー TEC1/TES1-12702 12703 12704 12705 熱電冷却プレート 30x30mm ヒートシンクモジュール
2 個 TES1-12702 TES1-12703 TES1-12704 TEC1-12705 ヒートシンク熱電クーラー冷却ペルチェ プレート モジュール 30x30mm

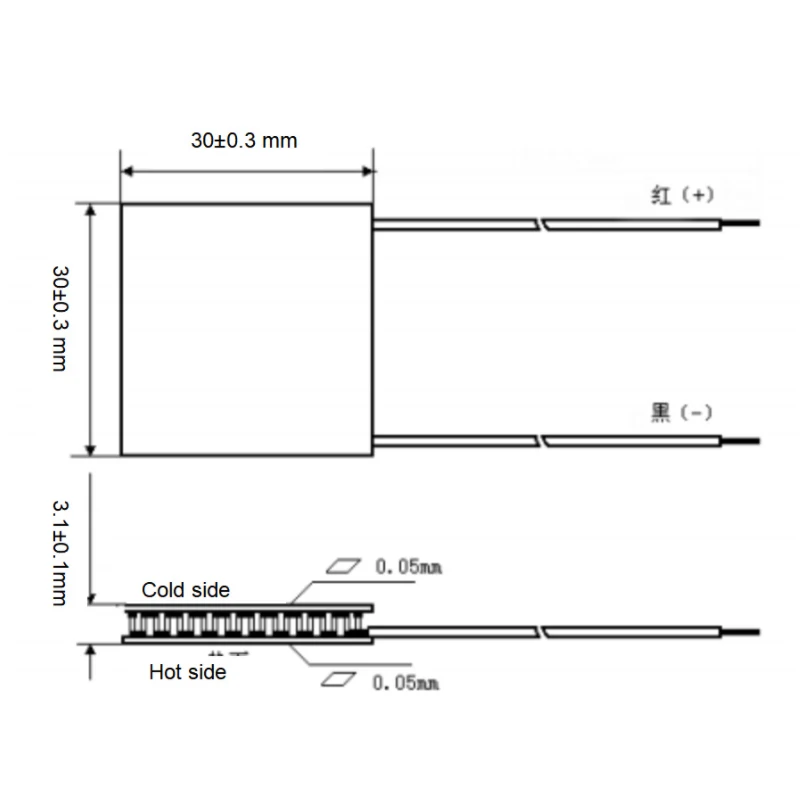

冷却シートサイズ

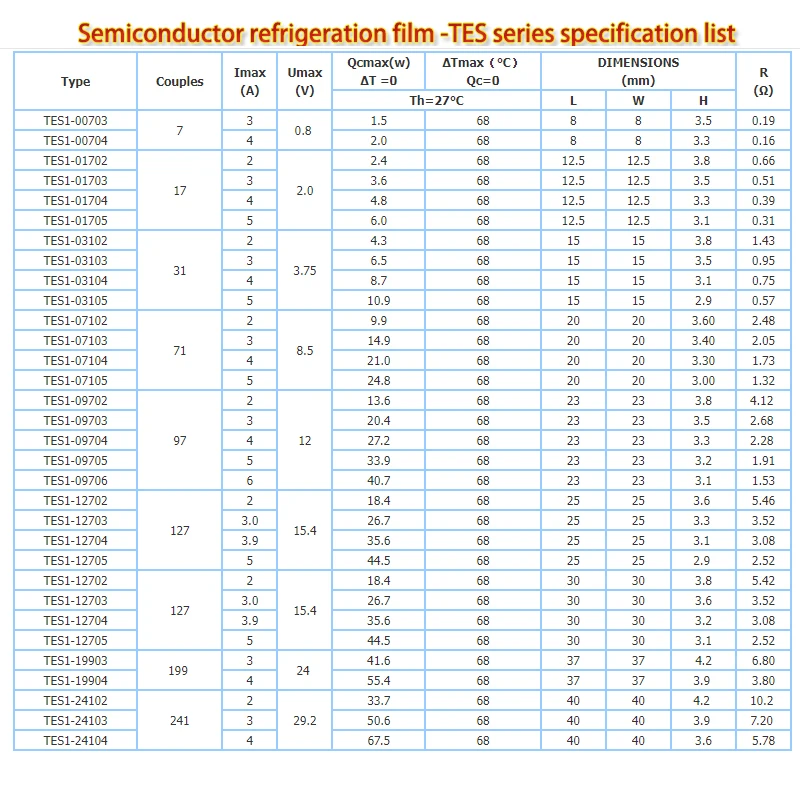

冷凍チップの電気パラメータ
最大温度差電流 | アイマックス | 4A | Th=30℃ |
最大温度差電圧 | Vmax | 8.6V | Th=30℃ |
最大温度差 | ΔTmax | 66℃以上 | Qc=0 Th=30℃ |
最大冷却能力 | Qcmax | 20.5W | ΔT=0 Th=30℃ |
平面度 | ≤0.05mm | ||

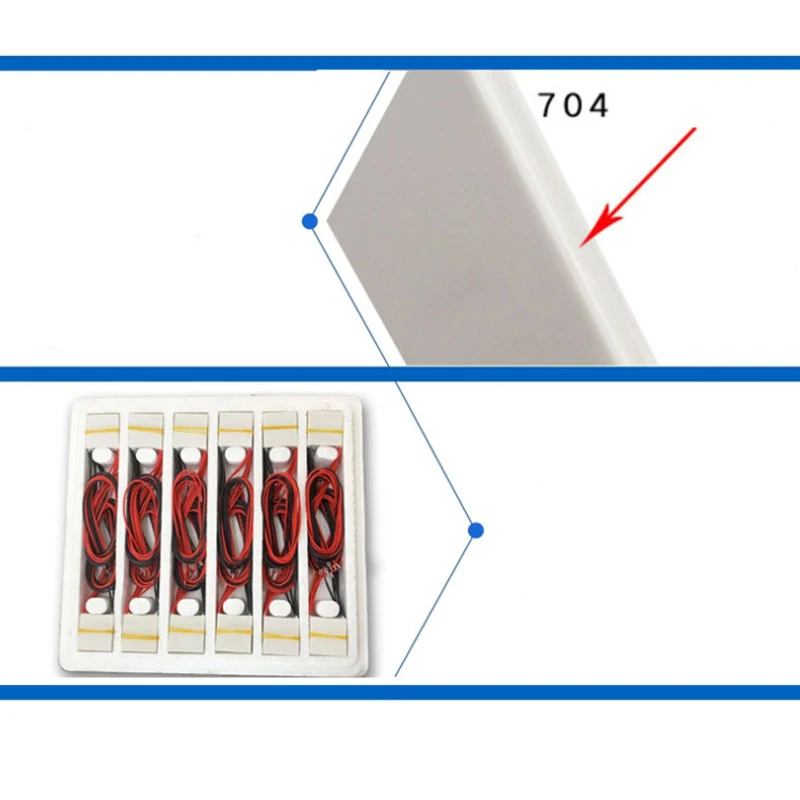

パッケージ | フォームカートン | ||
使用温度範囲 | TR | -50～80℃ | |

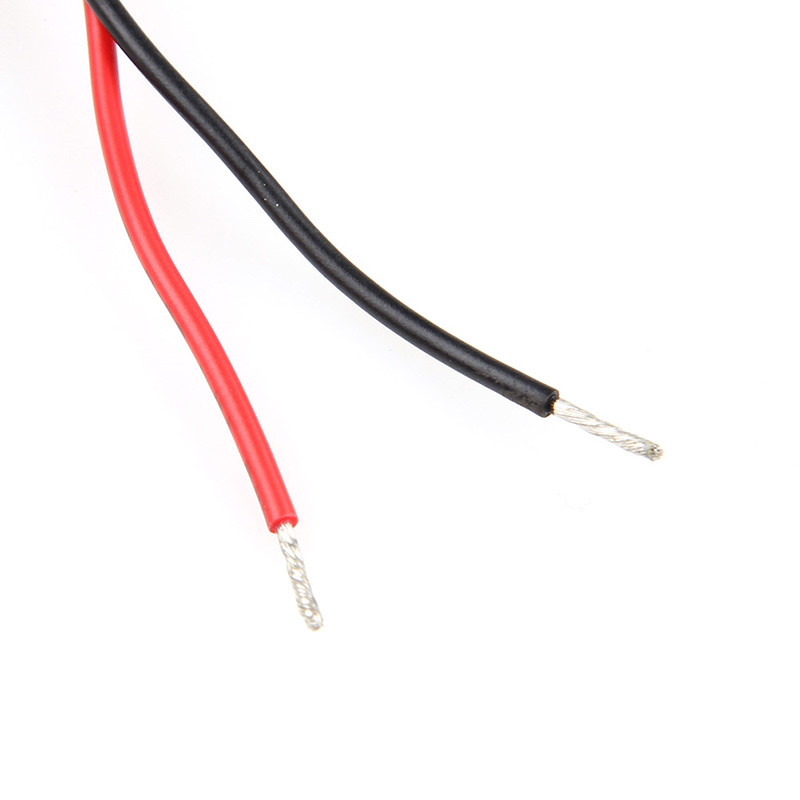

パワーリード線 | 20AWG、長さ150mm、顧客の要件に応じて製造することもできます | ||
冷凍フィンの信頼性試験
1. 寿命
規定された操作方法、輸送および保管条件の下で、製品の耐用年数は ≥15000 時間です。
2. 試験方法
コールドテストとホットテストを交互に行う:
コンポーネントは 6 秒間通電され、18 秒間電源がオフになり、その後 6 秒間逆に電源がオンになり、18 秒間電源がオフになるというサイクルが繰り返されます。電源を入れると、6秒後に高温面の温度が80度に達するように電流を調整し、実験時間は12時間です。コンポーネントの内部抵抗をテストした後、内部抵抗変化率の絶対値が 5% を超えてはなりません。
3. 保管条件:
製品は、相対湿度 -10～40℃、≤80% の、乾燥した、換気された、非腐食性のガス倉庫に保管してください。
製品使用上の注意
製品が動作しているときは、高温の表面にヒートシンクを取り付け、ヒートパイプのシリコン グリースを冷却フィンとヒートシンクの間に塗布する必要があります。従来の冷却フィンの場合、冷却フィンの高温表面の温度が 80 ℃を超えないようにしてください。80 ℃を超えないと製品が焼けてしまいます。 。
冷却フィンの取り付け圧力は150PSI～300PSIを推奨します。圧力が低いと接触不良が発生します。圧力が高すぎると冷却フィンが損傷します。取り付けの際は圧力バランスに注意してください。
通常の状態では、赤色のリード線が正極、黒色のリード線がマイナス極になります。冷房運転時の保冷シートの配線方法です。加熱が必要な場合は、電流の極性を変更するだけで済みます。冷却シートのスイッチング電源のリップル率は10%以下としてください。
