製品名: 2 IN1 12Ch イーサネット/RS485 リレーモジュール Modbus RTU TCP/IP UART ネットワークコントローラースイッチボード PLC PTZ カメラモーター LED
パッケージ内容:
1 個 DC 12V/24V 12Ch DIN35 レール RS485/イーサネット Modbus RTU リレーボード
特徴：
1: DC 12V (12V バージョン)、DC 24V (24V バージョン)
2: スタンバイ電流 (全リレー閉) 14MA、1 リレーオープン 41MA、2 リレーオープン 69MA、3 リレーオープン 95MA、4 リレーオープン 122MA、5 リレーオープン 149MA、6 リレーオープン 174MA、7 リレーオープン 198MA、8 リレーオープン 226MA
3 12 光電絶縁入力ポート (NPN ローレベルアクティブ )、入力と出力の関係をコマンドによって関連付け (デフォルト) または非関連付けに設定できます。
4:
5: MODBUS RTU コマンド、03 06 16 機能コードをサポート
6: 下の
7 :MODBUS コマンドはシリアル ハイパーターミナル (シリアル アシスタント) または

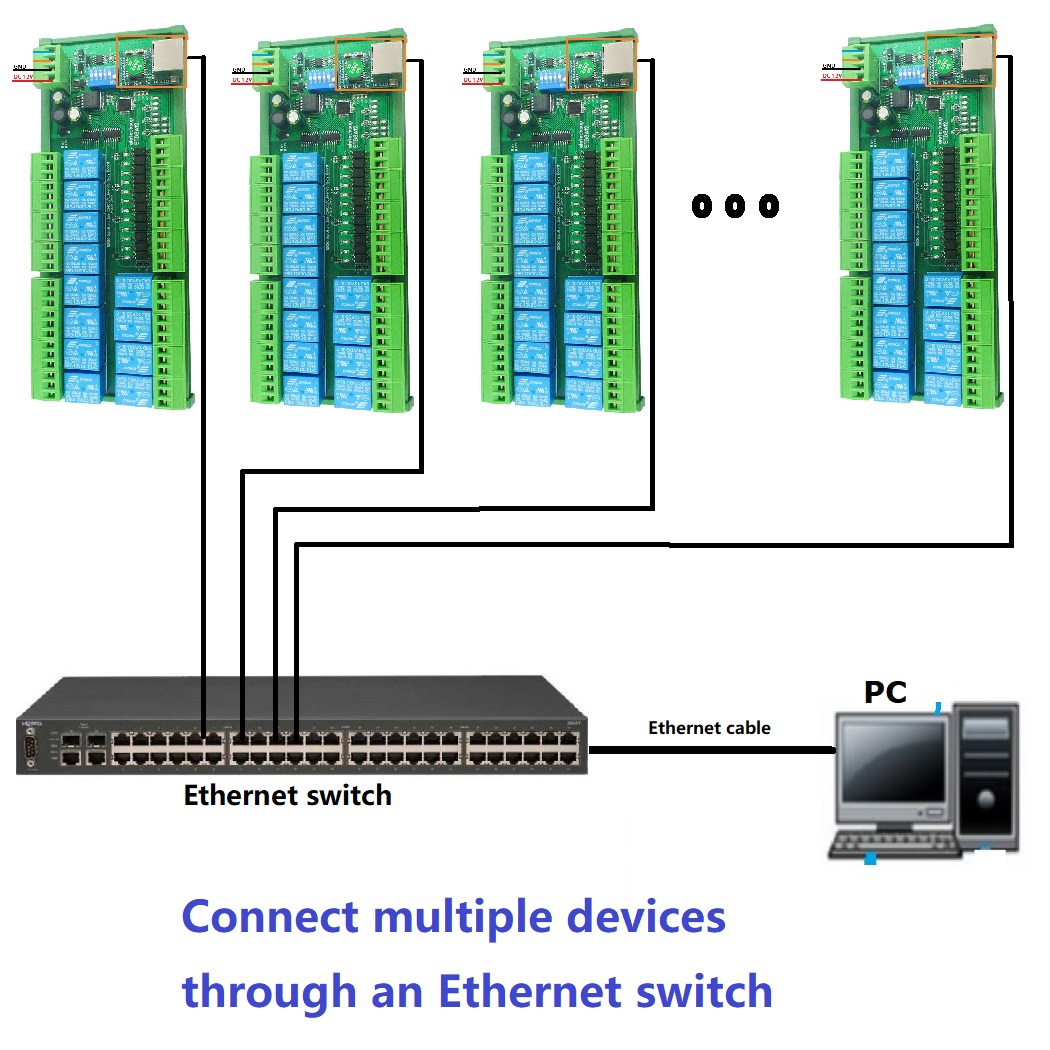

8 : MODBUS コマンドモードでは、最大 64 台のデバイスを並行してサポートできます。
9 : デフォルトのボーレートは 9600BPS です。ボーレートはコマンドで設定できます: 2400 4800 9600 19200 38400 57600 115200BPS
10: チェック方法は、パリティ チェックなし、偶数パリティ チェック、奇数パリティ チェックのいずれかです。
11 : データの送信および返信時間を設定できます。最大値は 1000ms です。
12 : サイズ: 200 * 72 * 22mm (PCB ボードのみ);220 * 88 * 46mm (Din レールボックス付き)
13: 重量: 250.5g (PCB ボードのみ);382g (Din レールボックス付き)
14：最大負荷：10A/250VAC、10A/125VAC、10A/30VDC、10A/28VDC、10A/12VDC

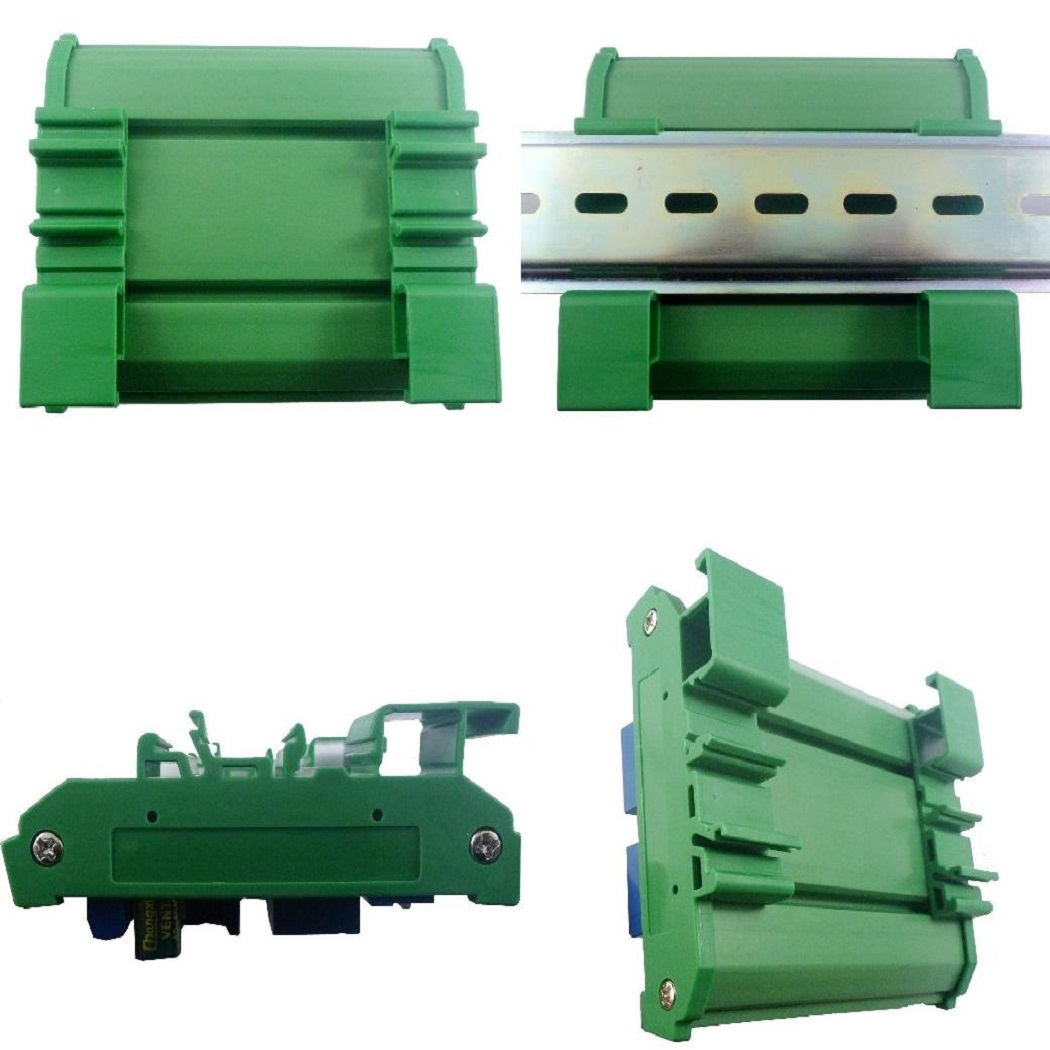

DIN レールボックスパラメータ:
製品モデル: UM72
色: 緑
幅：PCBボード幅UM72（72mm）に適しています。
絶縁グレード：難燃性VOグレード
バックプレーンの長さ: 200 mm PCB ボードに適しています
正味重量:128g
取り付け: DIN35 および C45 レール
用語集:
NO : リレー常開接点
COM : リレーコモン接点
NC : リレー常閉接点
オープン : NO 接続 COM、NC 切断 COM
閉じる : NO 切断 COM、NC 接続 COM
モーメンタリー : モーメンタリー コマンドを入力すると、受信機リレーが開き、0.5 秒後に遅延し、リレーが閉じます。
トグル : トグル コマンドを入力すると、受信機リレーが開きます。もう一度トグル コマンドを入力すると、リレーが閉じます。
ラッチ : チャンネル 1 ラッチ コマンドを入力します。受信機チャンネル 1 はオープン、チャンネル 2 はクローズです。
レシーバーのチャンネル 2 がオープン、チャンネル 1 がクローズの状態で、チャンネル 2 ラッチ コマンドを入力します。
レシーバーのチャンネル 1 がクローズ、チャンネル 2 がクローズのときにチャンネル 3 ラッチ コマンドを入力します。
遅延 : 遅延コマンドを入力すると、受信機リレーがオープンになり、0 ～ 9999 秒の遅延 (MODBUS コマンドは 0 ～ 255 秒) 後、リレーが閉じます。
遅延中に、Close コマンドを実行し、リレーを直ちに閉じます。
2 つのチャネル間のインターロック: 1-2、3-4、5-6、7-8、9-10、11-12 チャネル間のインターロックを指します。チャンネル1インターロックコマンド入力、チャンネル1リレー

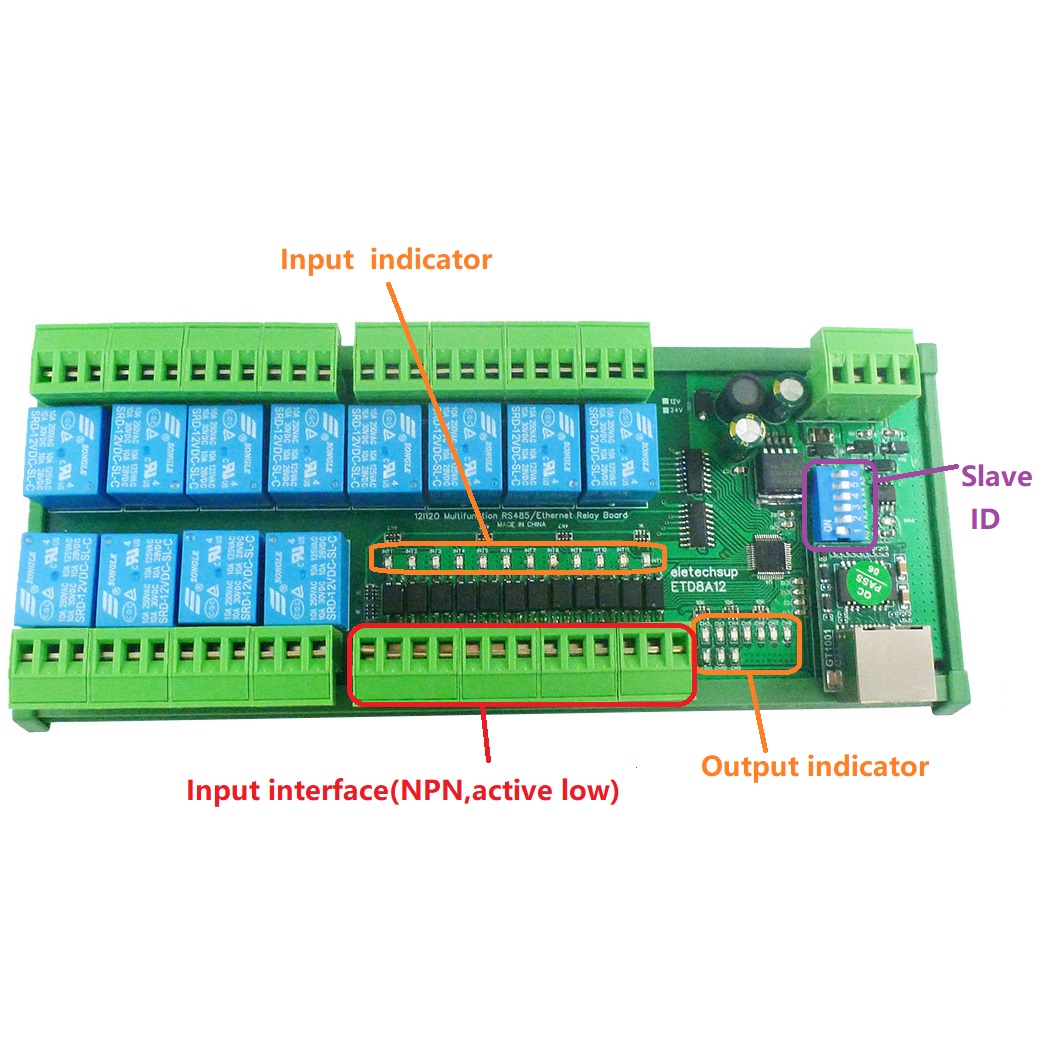

スレーブ ID: A0 ～ A5 はスレーブ ID で、64 の異なるスレーブ ID を選択できます。
MODBUSコマンドモードでは、スレーブIDが正しい必要があります。
コマンドの説明を参照してください。
1 ダイヤル スイッチ (スレーブ アドレス) が無効であり、一度に 1 つのモジュールしか制御できません。
2.MODBUS コマンド モード (HEX)、さまざまな方法で制御できます: シリアル ハイパー ターミナル制御 (手動で CRC を追加する必要があります)、Modbus ポーリング ソフトウェア制御 (ソフトウェアが自動的に CRC を追加)、PLC または MCU プロセス制御
配線図:

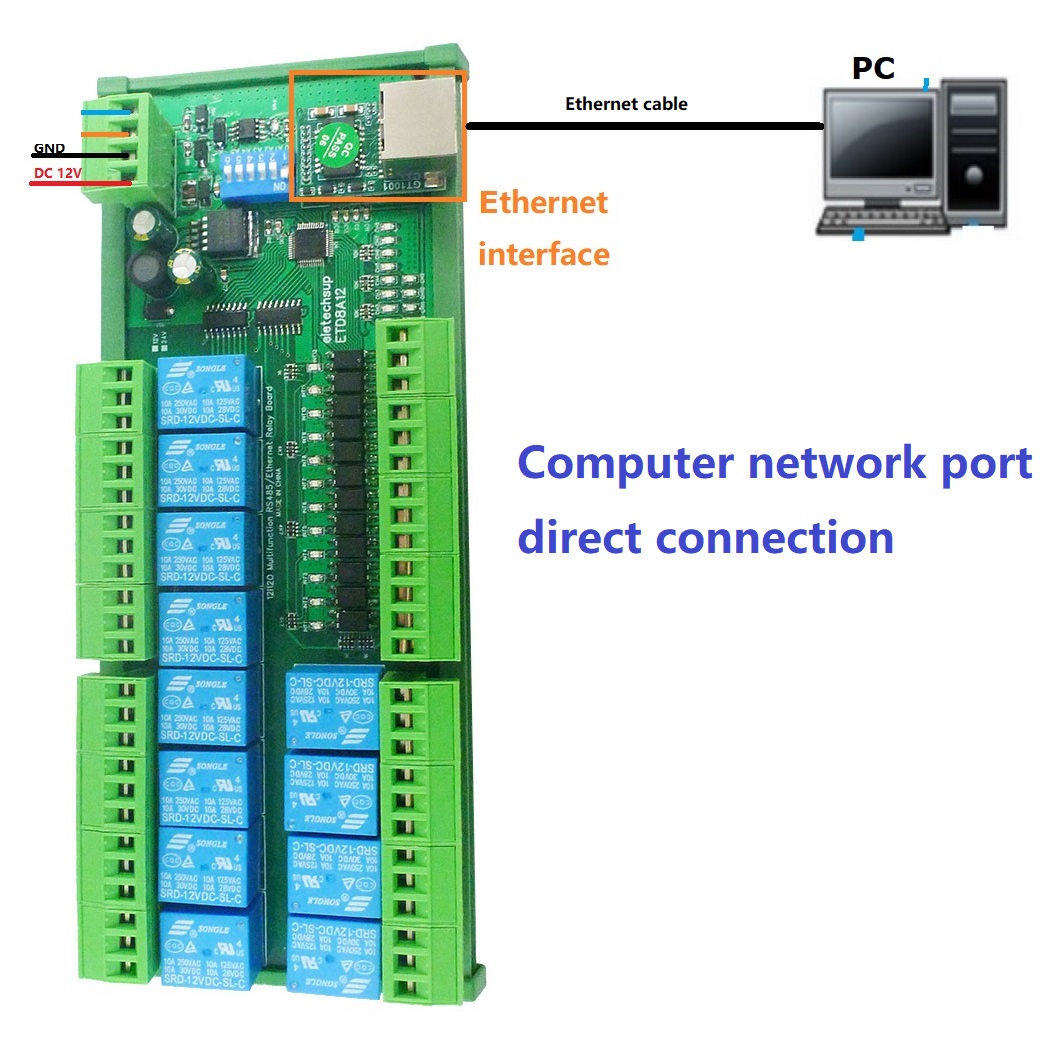

1 DC 12V 制御回路、以下の配線図。

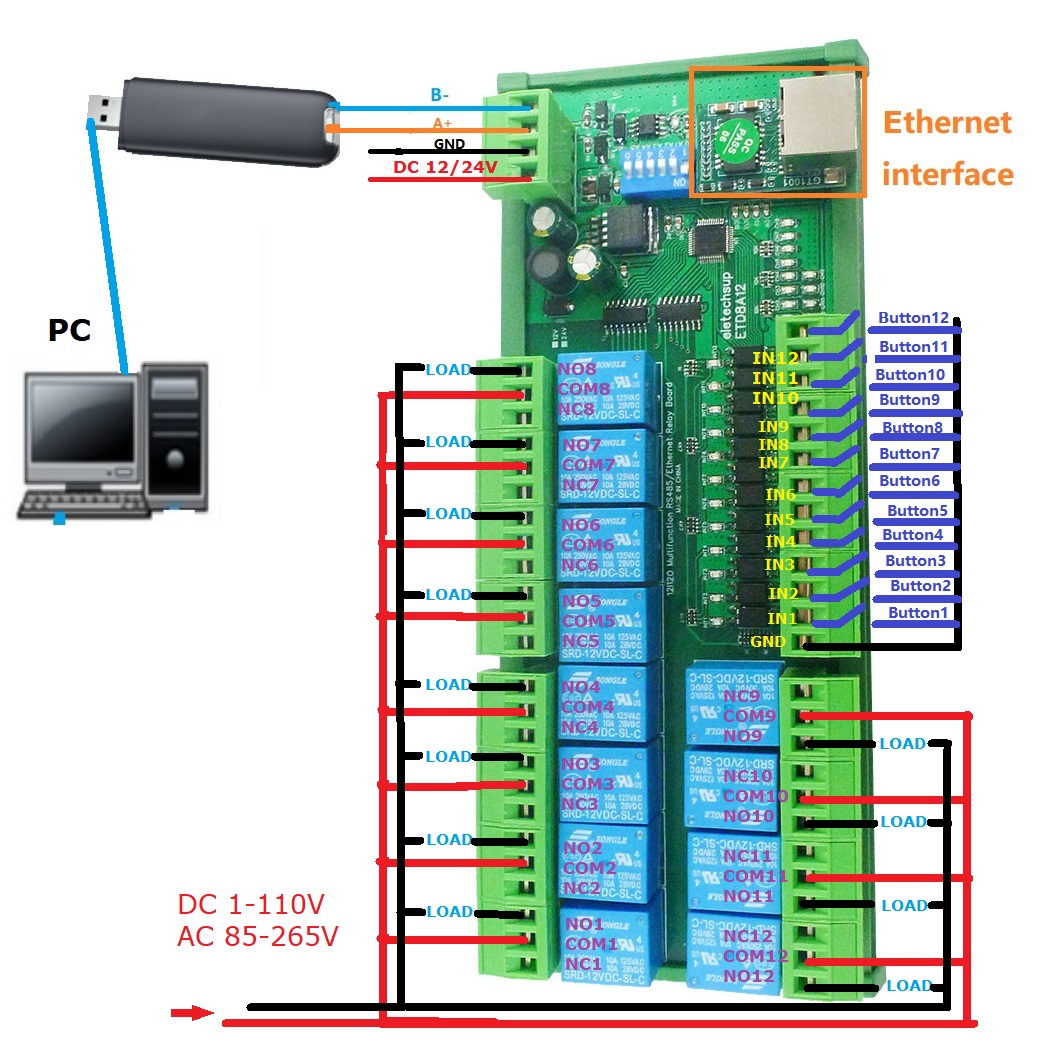

2 DC 1-110VAC 85-265V 制御回路、以下の配線図 (注: DC 12V 負荷ではない場合、別の DC 12V 電源が必要です)。
