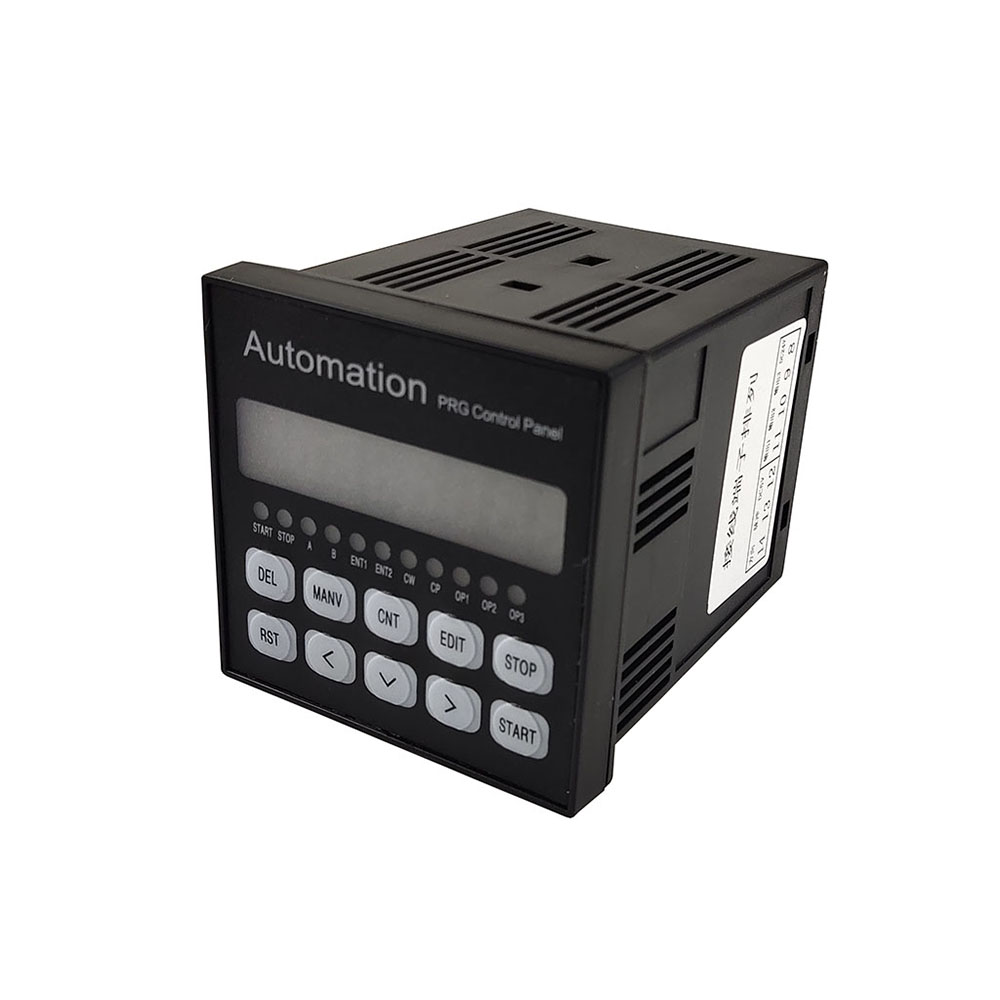

単軸ステッピング モーター コントローラー KH-01 英語パネル プログラマブル ステッピング モーター コントローラー 220 V

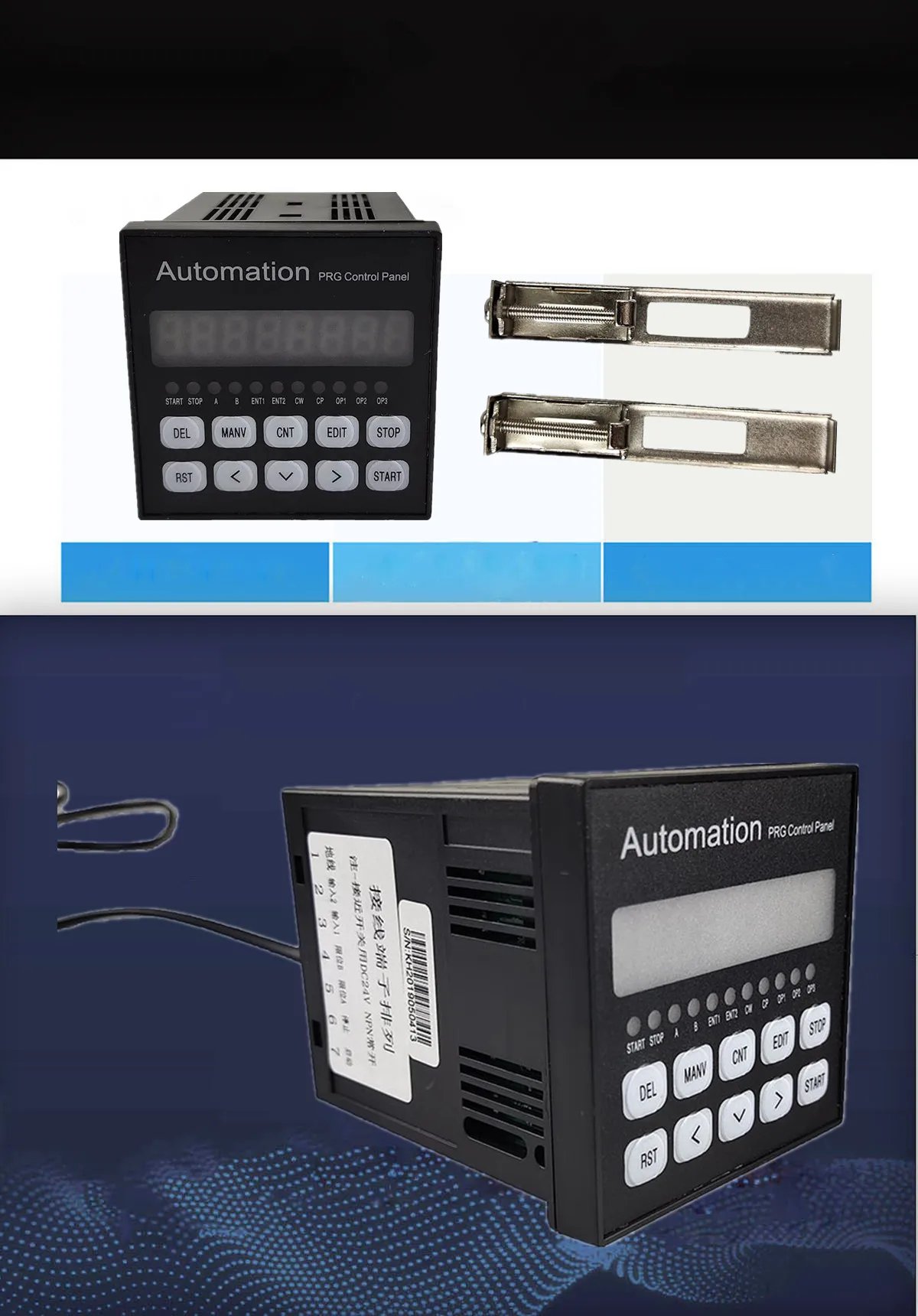

製品パッケージ
1×コントローラー
1×固定ブラケットのペア
製品説明
名前: KH-01 単軸ステッピング/サーボ モーター コントローラー
電圧: 220V
製品紹介
• 制御軸数: 1 軸。位置決め制御や非位置決め制御など、さまざまな複雑な動作を実現できます。
• 最大出力周波数: 40KHZ。
• 出力周波数分解能: 1Hz。
• プログラム可能な最大行数: 99。
• 信号入力: 6 (光絶縁)。
• 信号出力: 3 (光絶縁)。
• 連続変位範囲: -7,999,999 ～ 7,999,999。
・動作状態：自動運転モード、手動運転、プログラム編集モード、パラメータ設定状態。
• リフティング速度曲線: 2 (最適化)。
●表示桁数：8デジタル表示、手動/自動状態表示、運転/停止状態表示、ステップ数/カウント/手順表示、プログラム編集、パラメータ表示、入出力状態表示、パルス及び方向表示。
• 自動実行機能: 編集したり、開始および停止操作などを制御したりできます。パネルのボタンを介して自動的に実行され、端子の背面に接続されたスイッチを追加します。
・手動操作機能：位置調整（手動ジョグ速度、ジョグステップ数設定可能）。
• パラメータ設定機能: 始動周波数、加減速曲線、逆方向クリアランス、手動運転長さ、手動速度、ゼロ復帰速度、およびラインの割り込みジャンプをすべて設定できます。
・プログラム編集機能：プログラムの挿入、削除、変更ができます。コントローラはエラー命令を識別できます。
・ゼロ復帰機能：プラス方向、マイナス方向から自動でゼロ復帰が可能
●プログラミング命令数：14。
●外部操作機能：パラメータ設定により動作を中断し、端子A、Bに接続するスイッチを追加します。
• 電源:24VDC。

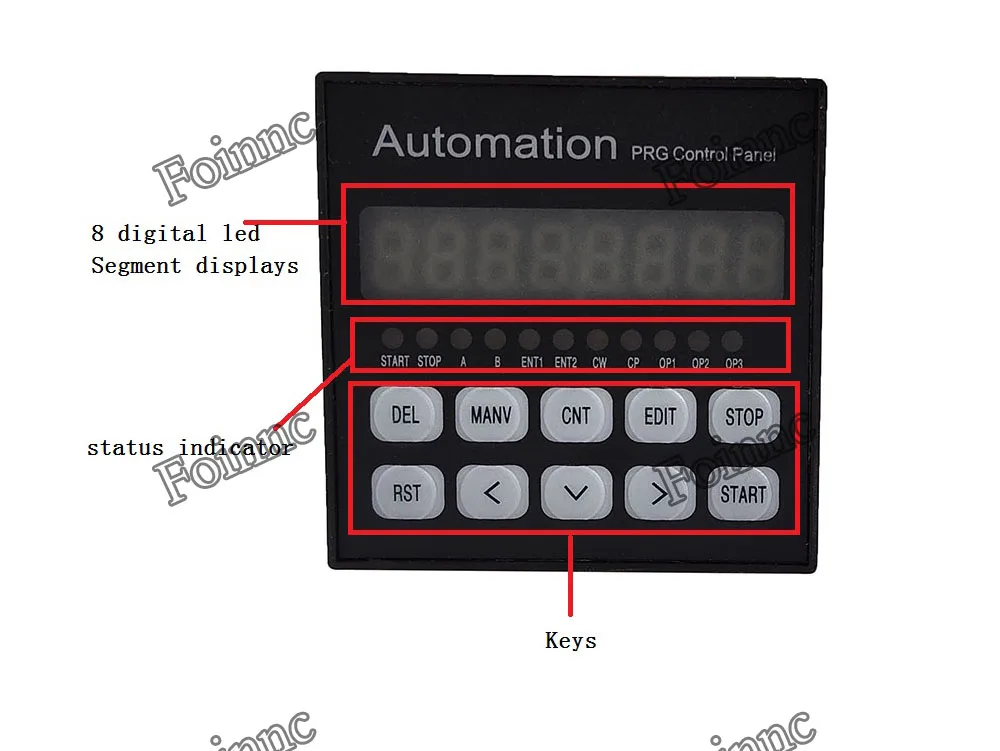

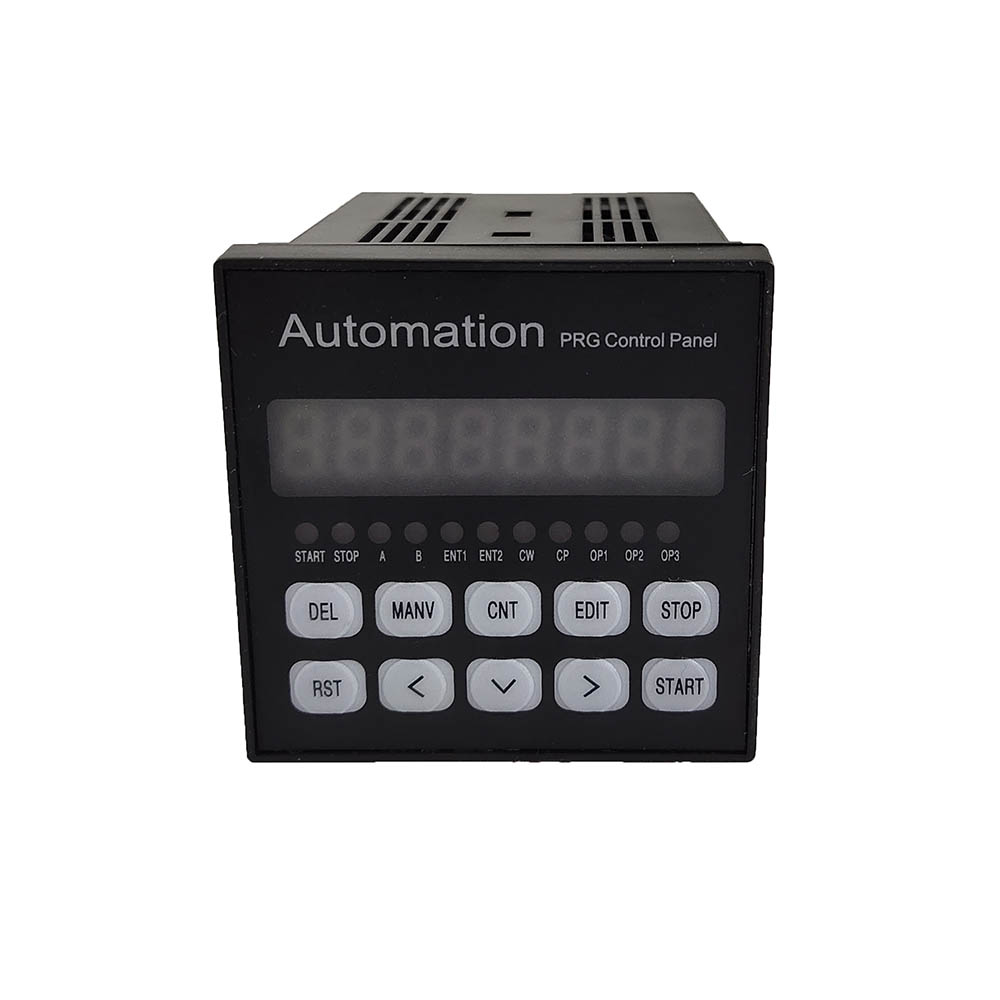

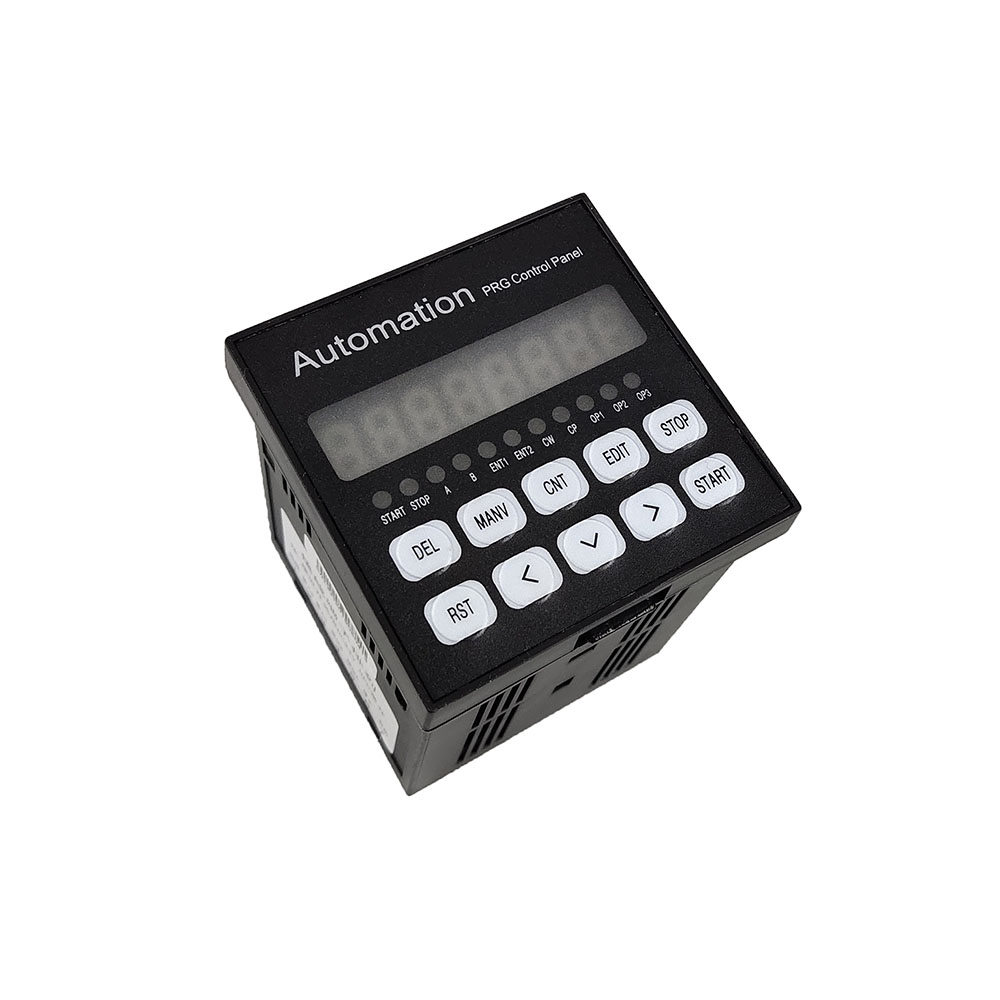

フロントパネルの紹介
1. 8 デジタル LED セグメント ディスプレイ;
2. 6 入力ステータスインジケーター;
3. 3 出力ステータスインジケーター;
4.CPパルス信号インジケーター。
5.CW方向信号インジケーター。
6. キー: 合計 10 キー、ほとんどの複合キー、
それらは、さまざまな状態でさまざまな機能を表します（英語のマニュアルには詳細な手順が記載されています）。

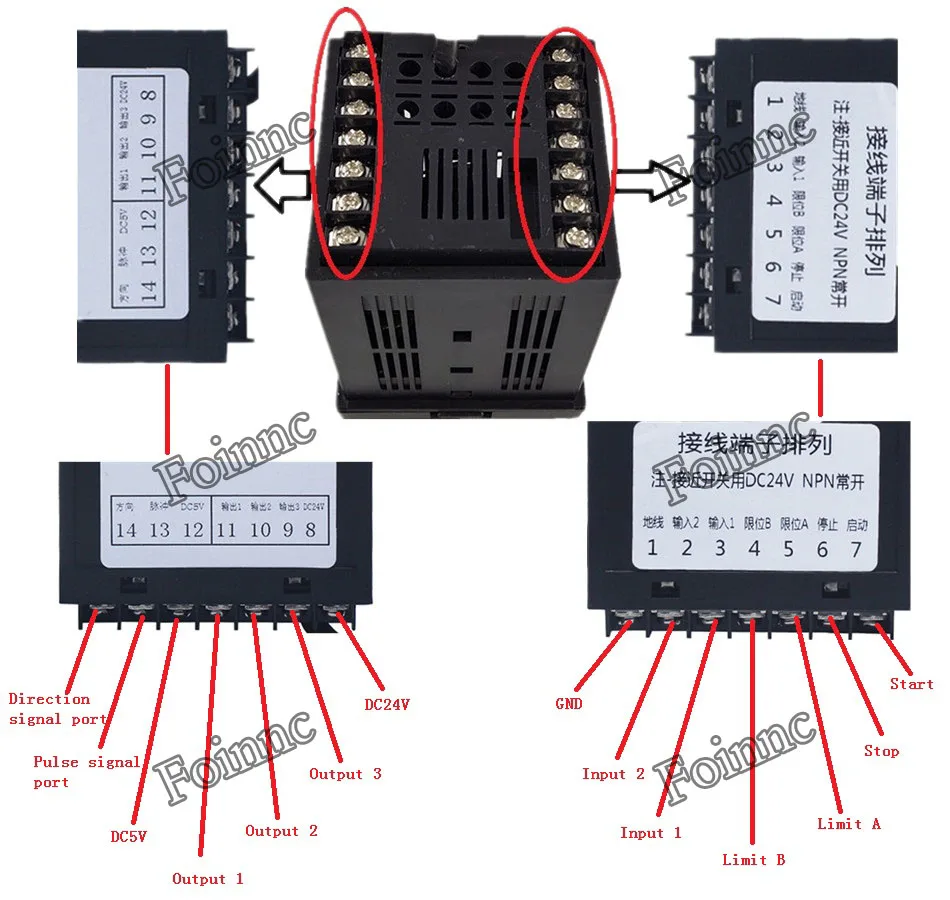

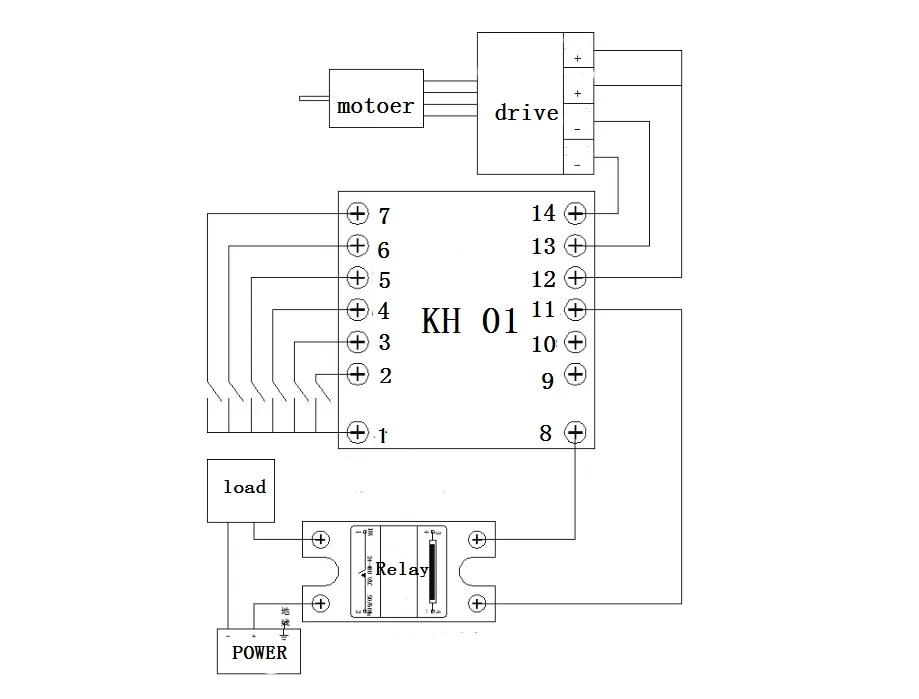

製品接続の定義と方法:

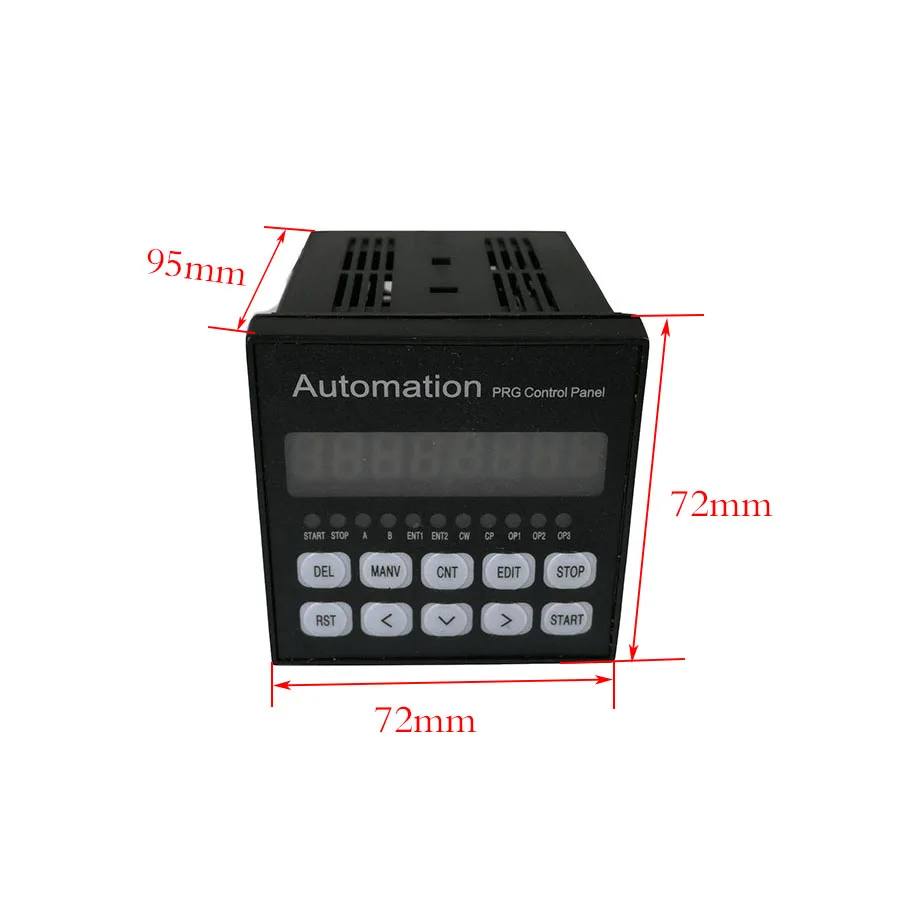

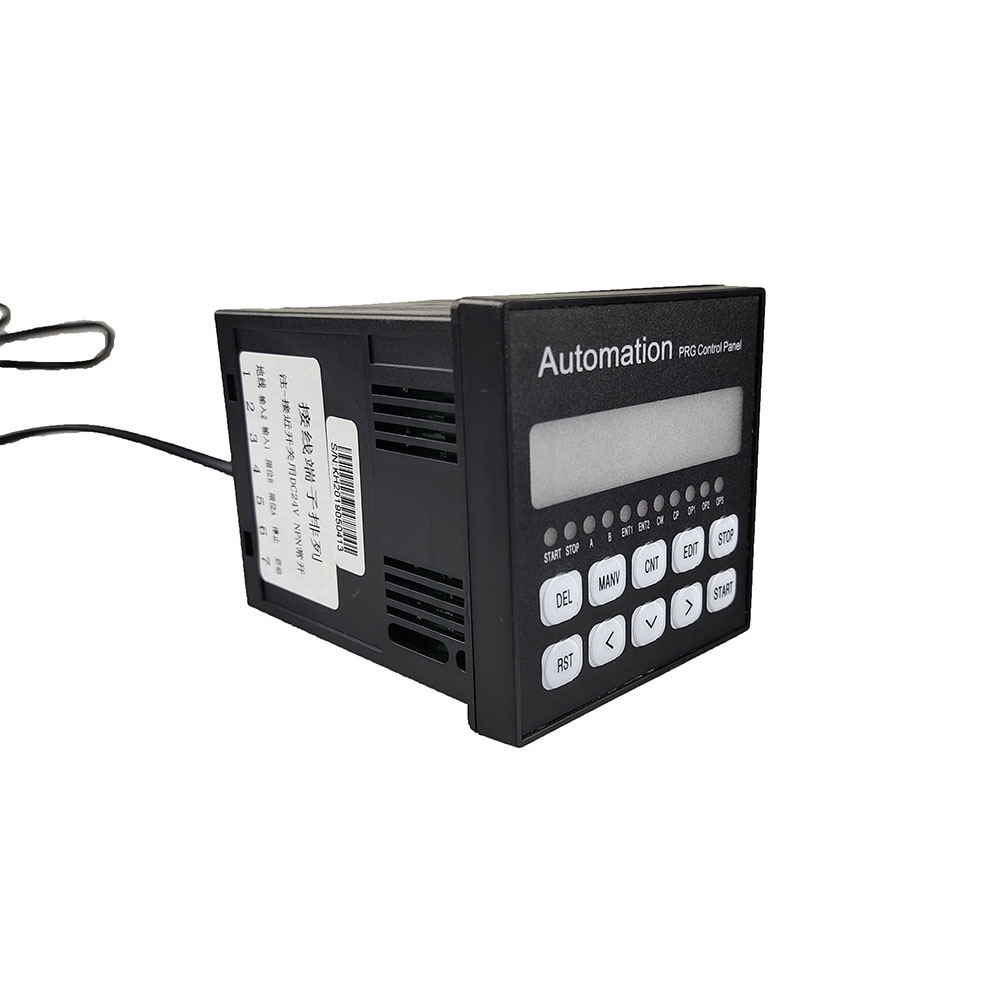

外観とサイズ：
