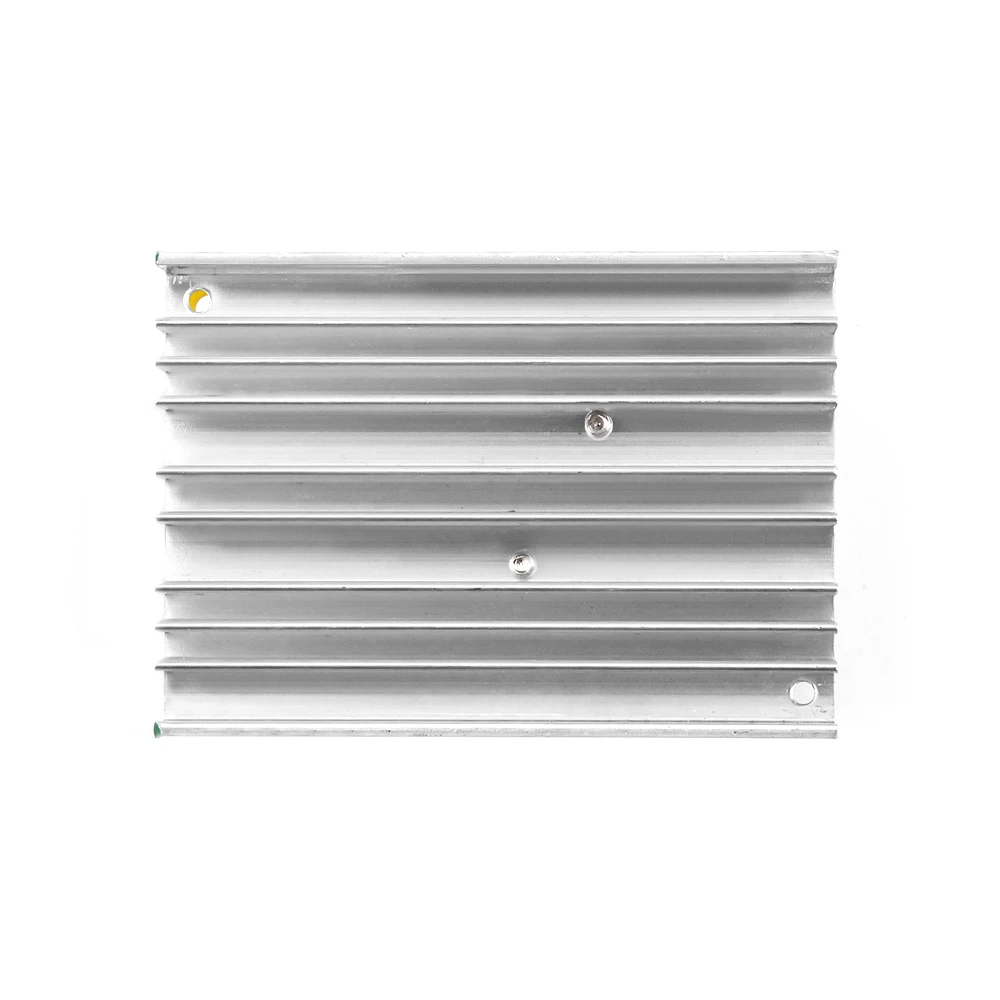

注: 制限は依然として 380W に達する可能性があるため、追加の放熱処理を行う必要があります。

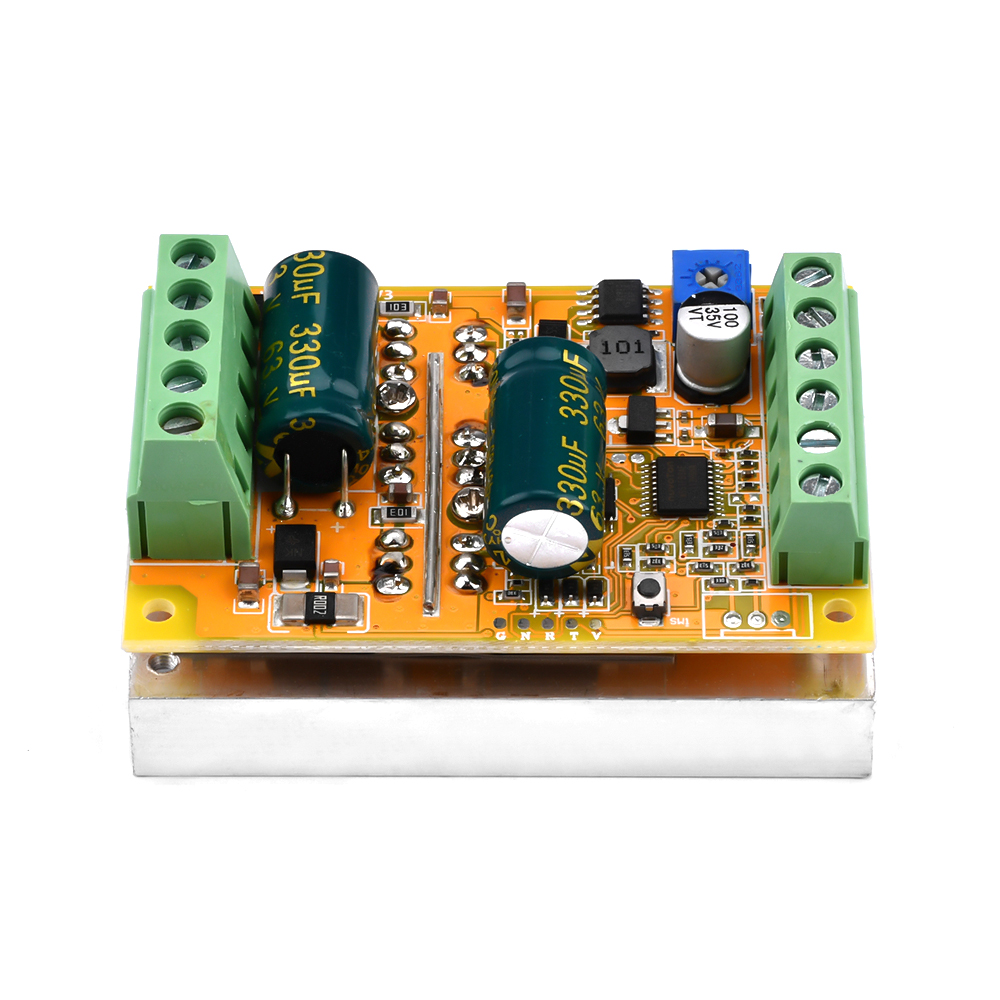

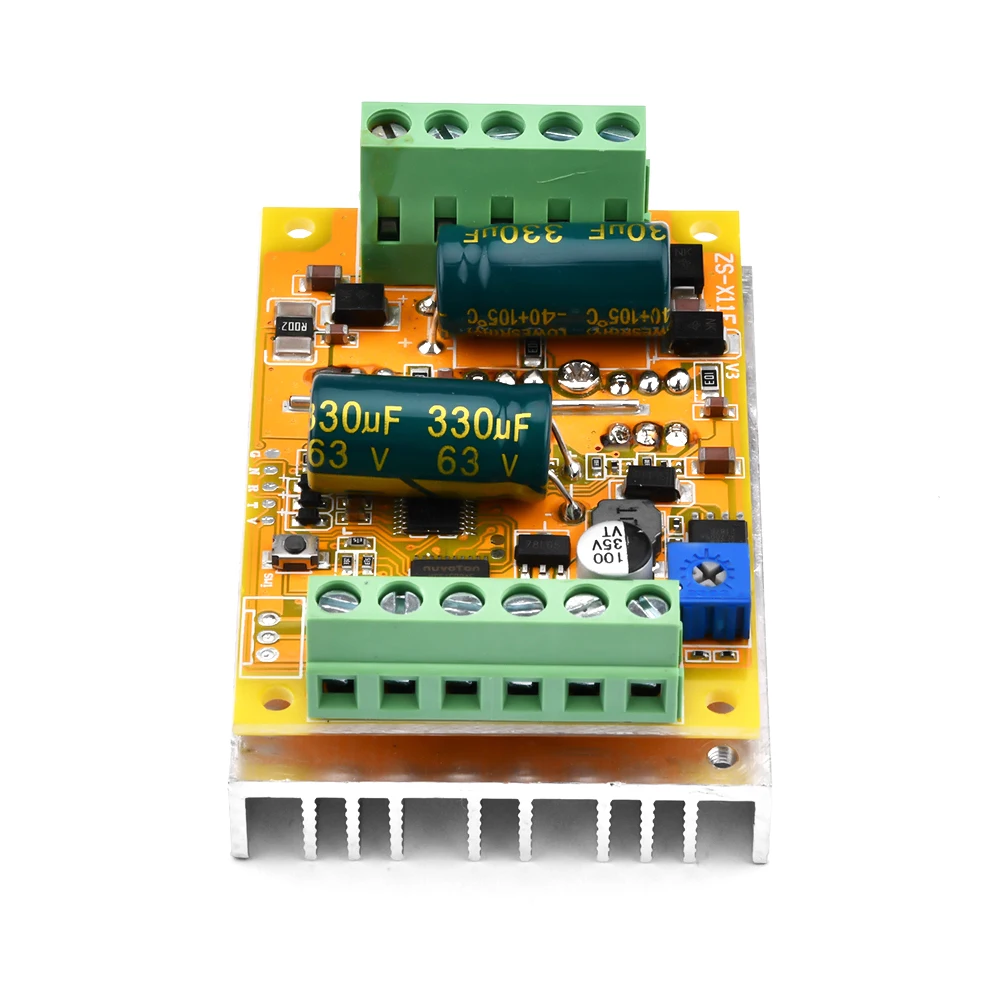

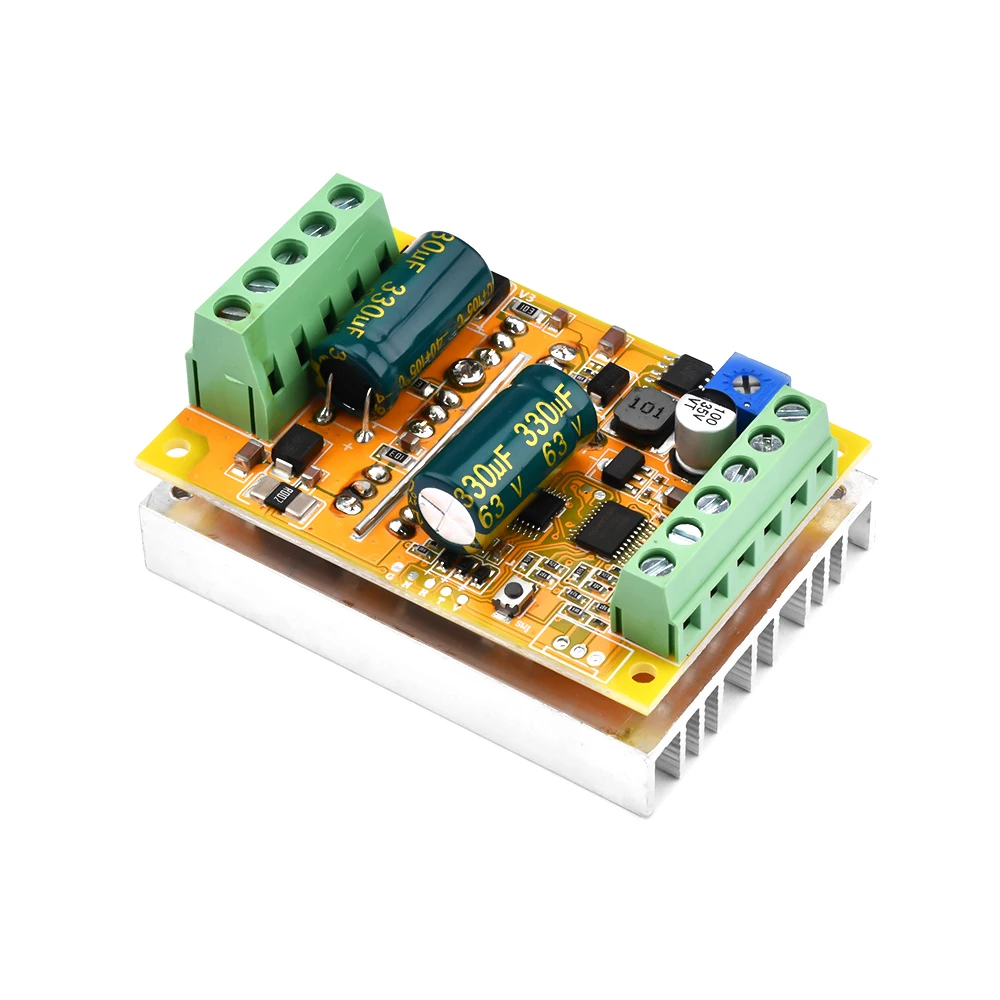

アップグレード BLDC 5-50V 380 ワット三相 DC ブラシレスホールレスモーターコントローラーブラシレスモーター ESC ドライバーボード PLC ZS-X11F V3
特徴:
このドライバーは、DC 3 相ブラシレス ホール コントロール ボードです。
モーターはホールなしでも正常に動作します
BLDC ワイド電圧 5-50V ハイパワー 380W DC 三相高速ブラシレスセンサーレスコントローラー
3.3VシステムをサポートするためにPWM信号入力を追加
PLC 0-5Vアナログ量、信号入力制御

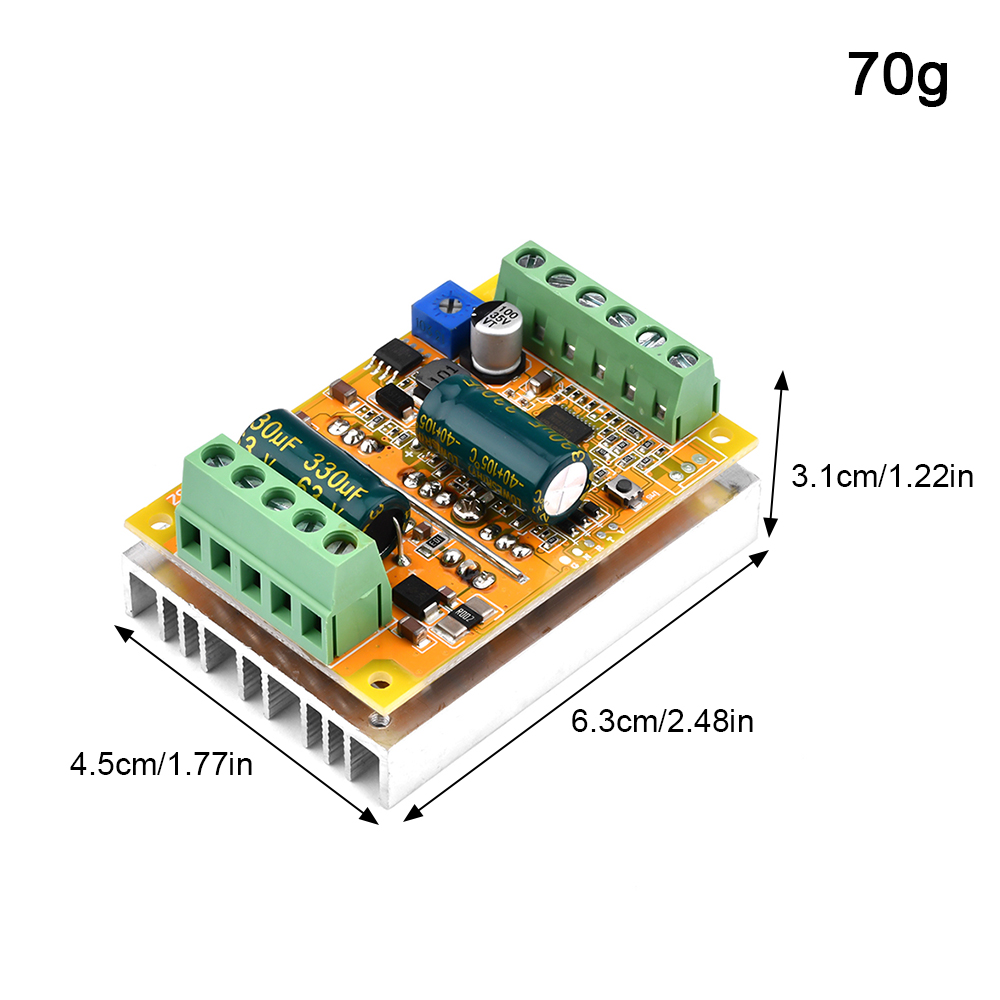

仕様:

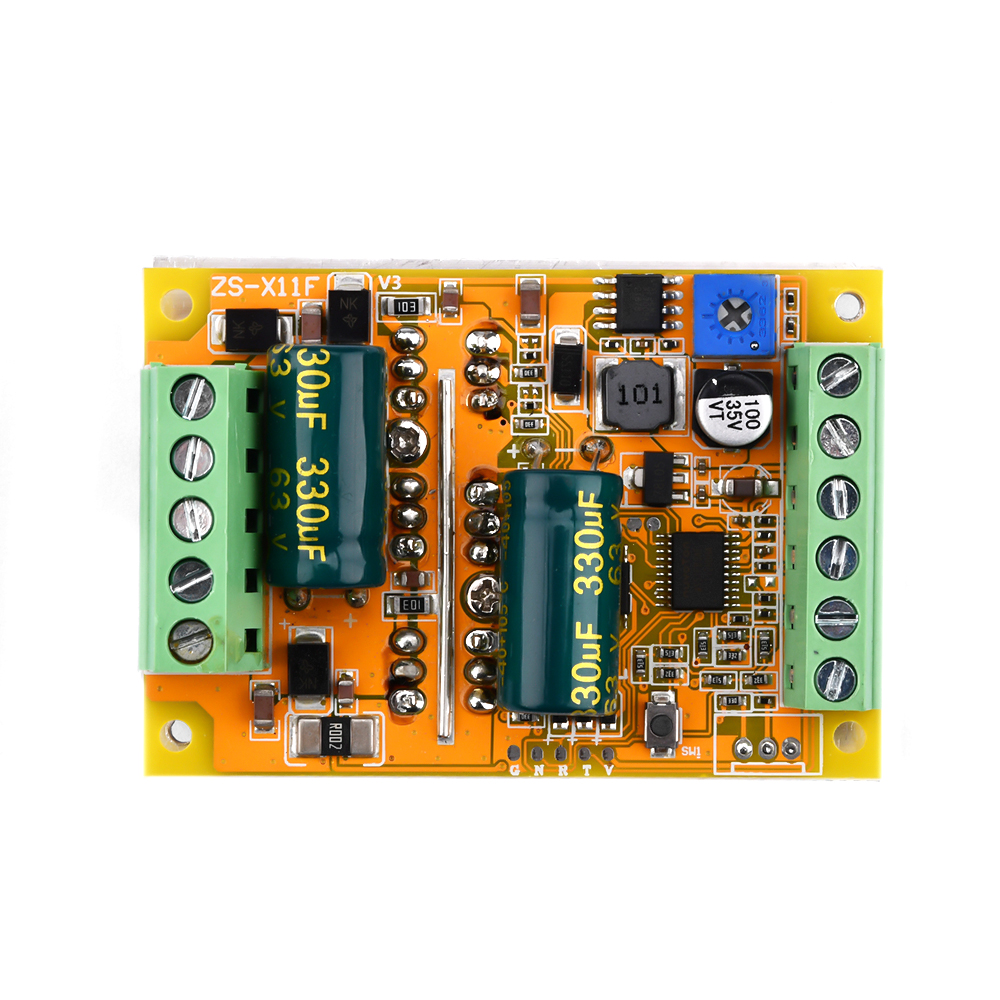

製品名:ZS-X11F V3
動作電圧: 5-50V (制限 60V)
駆動電流: 定格 16A プラス空冷 25A
電力: 定格200W-250W、ピーク300W (使用には余裕を残してください)
過電流保護: はい
ローター失速保護: はい (失速後、電流は自動的に減少し、一定の間隔で流れます)
過熱保護: はい (過熱電力は半分になります)
最高速度: 224000 RPM (2 極モーター)、74000 RPM (6 極モーター)、40000 RPM (12 極モーター)、35000 RPM (14 極モーター)。
外部信号入力に関する特別な指示:
1.0-5V入力モード:ボタンを押すと0-5V入力モードに切り替わり、端子台から0-5Vアナログ信号を入力して速度を制御します。最大速度調整は 5V を超えません。ドライバはデフォルトでこのモードに設定されています(ボード上の内蔵ポテンショメータは最小値に調整されています。覚えておいてください)。
2.1-4.2V入力モード:ボタンを押して1-4.2V入力モードに切り替え、信号は端子台から1-4.2Vアナログ信号を入力し、5Vを超えない最高速度調整を制御します。このモードは主にホール ハンドルで使用されます (自動オンボード ポテンショメータを最小値に調整することを忘れないでください)
3. PWM入力モード: ボタンを押すとPWM入力モードに切り替わり、端子台から信号が入力されます。 PWM 信号は速度を制御します。振幅は 3 ~ 5V、周波数は 1K ~ 10K です。 (ボード上のポテンショメータを最小値に調整することを忘れないでください)
4. 前進および後進ブレーキ停止ポートはローレベルでアクティブのままであり、追加のスイッチポートはそれぞれグランドに接続され、関連する制御を実現します。外部 MCU もローレベル信号を与えることができます。前面制御端子は全て微弱電流信号で、MCUメイン制御に直接入力されます。高電圧や高電流にさらされることはできません。
ボタン切替入力信号の操作方法:
キー切り替えは 3 つの信号入力をサポートします: 1. 1 ~ 4.2 V 入力の場合、LED が 1 回点滅します。 2. PWM 入力の場合、LED が 2 回点滅します。 3. 0 ~ 5 V 入力の場合、LED が 3 回点滅します (工場出荷時のデフォルト) 操作方法: 最初にボタンを押したままにし、次にマザーボードの電源を入れると、LED インジケータ ライトが数回点滅してから消灯し、信号切り替えモードに入ります (入力中の数回の点滅は、現在どの入力モードであるかを示します)。このとき、ボタンを押し続けると 3 つの信号入力が切り替わります。 LED が数回点滅した後、オフは現在選択されている入力モードを示します。このモードを選択する場合は、ボタンを 2 秒間押し続けると、現在選択されている入力モードが保存され、信号入力モードが自動的に終了します。 LED が消灯から長時間点灯に変わります。ノットスピード。
製品説明:
1. 本ドライブモジュールは加速応答性が非常に速く、全開電源投入時の瞬時始動電流が非常に大きくなります。余白を残してください。高電圧、高出力、フルスロットル反転での始動は推奨されません。また、ブレーキングにも大きな影響を与えます。高電圧および全速力で走行するときにブレーキをかけることはお勧めできません。無理な操作はパワー管やチップを破損する恐れがあります。速度制御スロットルを50%以下に下げて運転することを推奨します。
2. このモジュールに記載されている最大電圧 (60V) と最大電力 (300W) は、特定の条件下での極端なパラメータであり、実際のアプリケーションのためにマージンを確保する必要があります。
注: このドライバは、DC 三相ブラシレス ホールフリー コントロール ボードです。モーターはホールなしでも正常に動作します。
インターフェースの説明:
1.U V W ブラシレスモーターに接続された三相 DC 出力
2. 5V GND マザーボードには 5V が付属しています (外部出力電流は 40MA 以内です)。
3.VCC GND は主電源 (外部 DC 電源) を駆動します。
4.SC速度パルス信号出力(インターフェイスのみが残り、技術サポートは提供されません)
5.DIR 順方向および逆方向制御はローレベルでアクティブのままです (外部スイッチをグランドに接続できます)
6.BRAKE ブレーキはアクティブ ブレーキを制御し、ロー レベルでアクティブのままになります (外部スイッチをアースに接続可能)
7.SOTP 停止制御はローレベルでアクティブのままです。レベルを使用しない場合は、フローティングのままにするか、高インピーダンス状態にすることができます (外部スイッチをグランドに接続できます)。
8.0-5V 1-4.2V PWM 速度制御信号 3 つの入力端子 (ボードには速度制御用の独自のポテンショメータがあり、PWM デューティ サイクル信号入力速度制御用の外部 0-5V アナログ信号に接続することもできます)
予防:
1. マザーボード上の電源の正極と負極が逆に接続されている場合、ボード上の一部のチップは永久的な損傷を受けます (たとえ 1 秒しか続かなかったとしても)。
2. モーター出力端には、通常動作時のサンプリング過電流保護機能があります。モジュールの電力と電流は非常に大きいため、正常に動作していないときにモジュールを人為的に短絡させないでください。ショートが発生すると、ラインが焼損したり、配管が爆発したりする可能性があります。初めて配線テストを行ってください。小さな電流と低電圧でテストしてください。 OKになったら、高電流と高電圧を加えます。ベアボードモジュールの販売となりますので、配線ヘッドの絶縁には十分ご注意いただき、ボード上の部品に強い電圧がかからないようご注意ください。
3. ドライブモジュールの電圧、電流、電力と明らかに一致しない、または大きく異なるモーターを接続しないでください。
